Renforcer les suspensions tout-terrain

Johnny Joints |
Articulations flexibles révisables

Découvrez la solution d’articulation flexible révisable SYZ. Corps forgé en 4130 chromoly. Graisseur zerk. Polyuréthane ou D

Voir le tableau des tailles ↓ Demander un devis
Two forged Johnny Joints rebuildable flex joints
4130 Chromoly
Corps forgé et bille chromée dure
Poly /Delrin
Bague remplaçable — entièrement révisable
20 Config.
SYZ-F001 → SYZ-F020 · droite/gauche & sur mesure
Graisseur
Graissable et réparable sur le terrain
Certifié ISO 9001:2015
Prix usine directs
Production standard en 25 jours
Fabrication depuis 1999
Personnalisation OEM / ODM

Concept de conception

Qu’est-ce qu’un Johnny Joint / articulation flexible révisable ?

Contrairement à une rotule scellée, une articulation flexible est conçue pour être révisée. Le corps forgé retient une bille chromoly glissant sur une bague remplaçable en polyuréthane ou Delrin, et un graisseur permet de la graisser sur le terrain

C’est ce qui rend ce style de joint utile dans les suspensions tout-terrain 4-link et 3-link, où impacts répétés et serv

Réparabilité sur le terrain
Au lieu de jeter toute la rotule quand la bague s’use, on presse une nouvelle bague polyuréthane. Sur les rock crawlers et véhicules trail très éprouvés, c’est la différence entre un consommable et une pièce d’investissement.
Un joint à bague, pas à roulement
La bille roule sur une bague polymère souple plutôt qu’une bague dure — le joint absorbe vibrations et impacts au lieu de les transmettre
Standard, décalé et réglable
Au-delà du joint forgé standard, nous fabriquons aussi des designs à corps décalé et couvercles réglables à écrou special, plus une version à souder uniball révisable et une variante inox pour service corrosif.

Faits de fabrication vérifiés

Un programme d’articulations flexibles révisables à sourcer directement

Pour les programmes OEM, tout-terrain et de liaisons, les questions utiles sont où le joint est fabriqué, quelles opérations sont contrôlées en interne,

2,200 m²
Usine propre à Ningbo pour le programme de fabrication SYZ.
De la forge à l’assemblage
Les opérations principales sont coordonnées en interne pour un ajustement constant du corps, de la bille et de la bague.
Audité SGS
Les informations usine et qualité peuvent être consultées pour le programme d’approvisionnement applicable.
Échantillons en 20 jours
Objectif de planification ; le délai final dépend des plans, du matériau, de la finition et de l’approbation.

À propos de SYZ Machine

Articulations flexibles révisables SYZ, fabriquées en interne

SYZ Machine est un fabricant de pièces de machines et de véhicules en Chine, et les Johnny Joints sont l’un de nos produits les plus vendus

Au-delà des Johnny Joints standards, nous produisons aussi des articulations flexibles révisables avec designs à corps décalé et couvercles réglab

À propos de SYZ → Fabrication → Contrôle qualité →
1999
Fabrication depuis
2,200 m²
Usine propre à Ningbo
20
Configurations d’articulations flexibles
SYZ Machine quality certifications

Spécifications produit

Aperçu de l’articulation flexible révisable

Tableau de configuration complet →
SpécificationValeurCaractéristiques
Diamètre bille2,5″ / 2,0″ / Sur mesureContact sphérique haute charge
FiletageDroite / gauche, sur mesure disponible3/4″-16 · 7/8″-14 · 1″-14 · 1 1/4″-12
Corps décalé0° · 9° · 10°SYZ-F001 à SYZ-F004
GraissageGraisseur zerkRéparable sur le terrain
RévisableOuiBagues et coulisseaux remplaçables
FinitionZingage / noirissageAntirouille et durable

Largeur de montage 7/8″ – 2-5/8″, diamètre de boulon 7/16″ – 3/4″, OD de corps 2,1″ – 3″ sur les 20 configurations standards. Données complètes par piè

Spécification matériau et finition

ComposantMatériauFinition
Corps4130 chromoly traité, forgéZingué, couleur sur mesure
BaguePolyuréthane ou Delrin mouléRésistant à l’usure, remplaçable
BilleAcier chromoly 4130Chromé dur
Uniball révisable à souderAcier chromoly 4130Chromé dur
Johnny Joint anticorrosionAcier inoxydablePoli

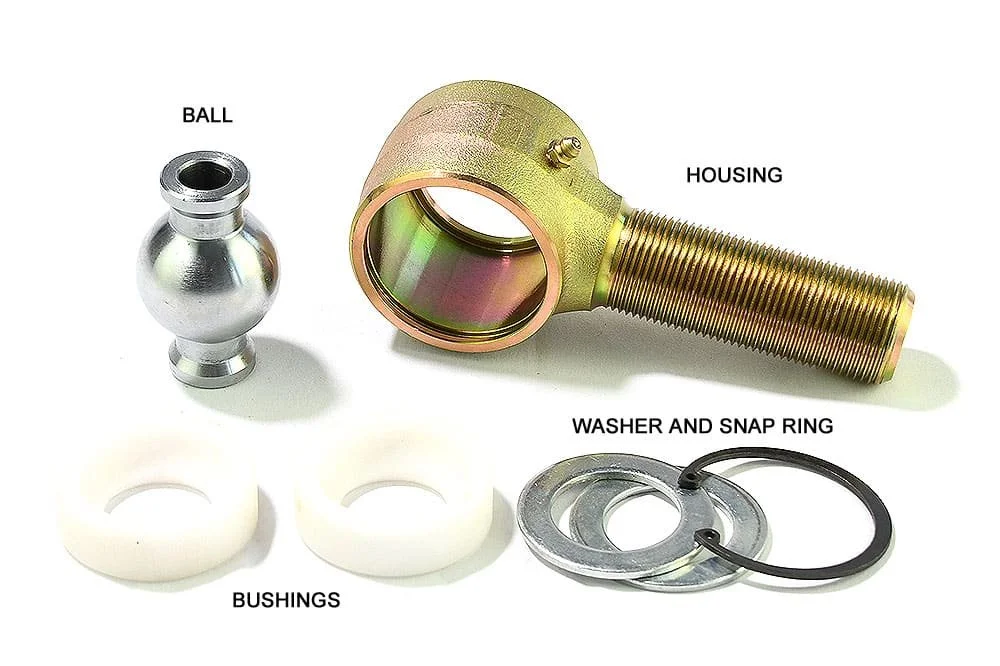

Disassembled Johnny Joint showing ball, housing, bushings, washer and snap ring

Comparaison

Articulation flexible vs rotule scellée vs bague poly

Trois réponses différentes à « comment pivote ce lien ». Choisissez selon la course, la durée de vie et la vibration que vous voulez atteindre le châ

Style de jointRévisable ?Plage d’articulationConfort / NVHMeilleures applications
Articulation flexible révisableOui — remplacer la bagueLarge plage de mouvementSouple, amortit vibrations et bruitSuspensions trail 4-link et 3-link à forte usure
Rotule chromoly scelléeNon — remplacer l’ensemble completLarge plage de mouvementFerme, transmet la vibration métalliqueVéhicules de compétition, liaisons de direction de course
Montage standard à bague polyOui — remplacer la bagueFaible plage de mouvementTrès souple, amortissement NVH maximalLiens route, extrémités de combiné de ressort à lames

Si vous atterrissez sur la ligne du milieu, voir les rotules chromoly ; si sur la ligne du bas, voir les bagues forgées poly.

Guide des matériaux de bague — Polyuréthane ou Delrin ?

Bagues polyuréthane : fermes, durables, et amortissent bruit et vibrations de route. Le bon choix pour véhicules trail, tout-terrain quotidiens et reconstructions 4-link d

Bagues Delrin : extra fermes, faible frottement et haute rigidité, avec compression quasiment nulle sous charge. Le bon choix pour buggys de compétition et

Tableaux des tailles

Configurations d’articulations flexibles révisables SYZ

Les trois familles d’articulations flexibles révisables les plus populaires, avec tableaux de tailles complets. MOQ bas · bon prix · haute qualité · service personnalis

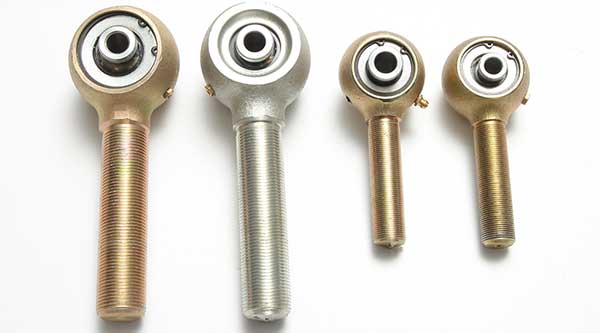

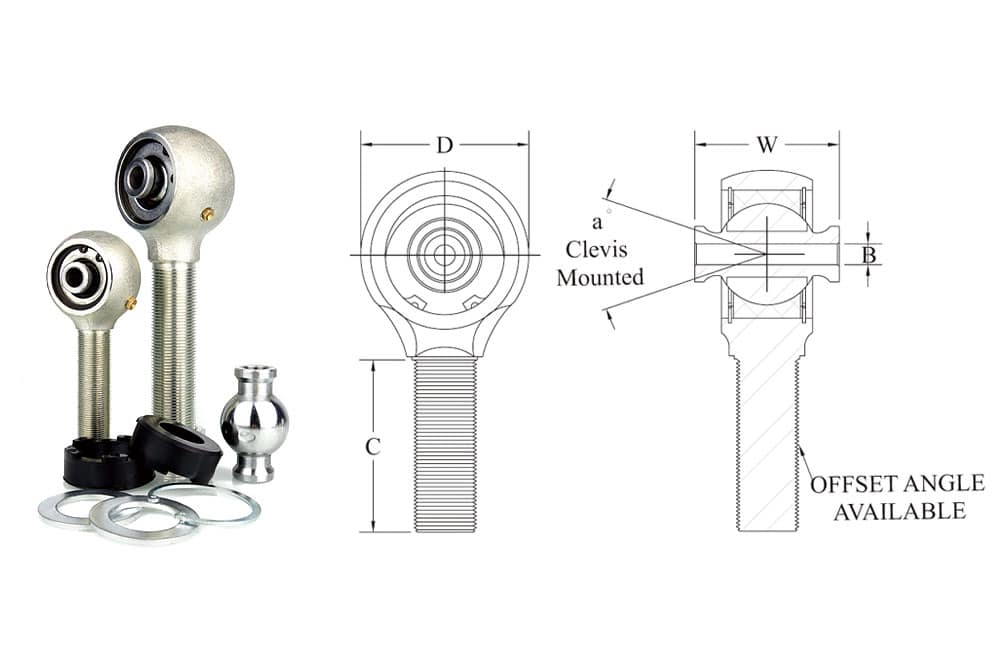

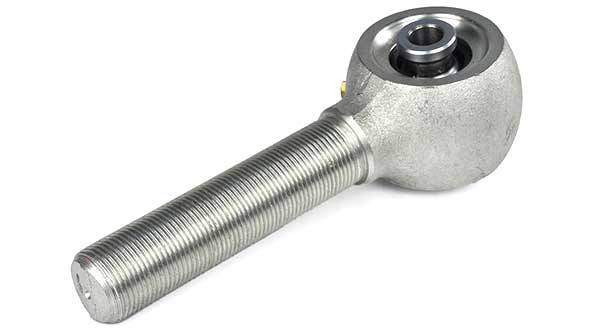

Polyurethane bushing forged Johnny Joint Round head Johnny Joint, white zinc plated Round head Johnny Joint
Articulation flexible révisable SYZ · Polyuréthane

SYZ-F001 à SYZ-F004 — Design à tête ronde

Le design de corps à tête ronde avec bagues polyuréthane. Idéal pour besoins généraux d’articulation de suspension. C’est aussi la seule fa

RéférenceLargeur de montage WDiamètre boulon BFiletage UNFLongueur filetage COD du corps DBagueAngle décalé
SYZ-F0012-5/8″9/16″1 1/4″-125″3″Polyuréthane0
SYZ-F0022-5/8″9/16″1 1/4″-125″3″Polyuréthane10
SYZ-F0032″7/16″7/8″-143.15″2.36″Polyuréthane0
SYZ-F0042-5/16″9/16″7/8″-143.15″2.36″Polyuréthane9

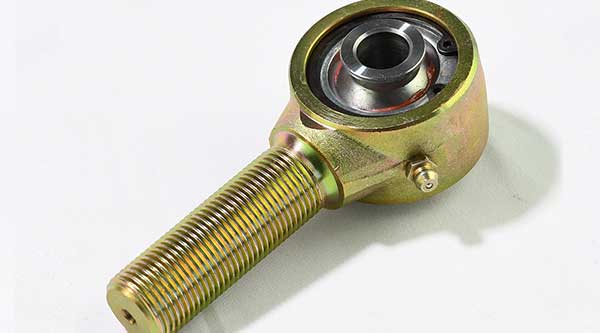

Delrin POM bushing forged flex joint Square head Johnny Joint
Articulation flexible révisable SYZ · Delrin

SYZ-F005 à SYZ-F014 — Design à tête carrée, bague Delrin

Le design de corps à tête carrée offre une meilleure prise pendant soudage ou réglage. La bague Delrin offre haute précision et excellente

RéférenceLargeur de montage WDiamètre boulon BFiletage UNFLongueur filetage COD du corps DBague
SYZ-F0052-5/8″9/16″1 1/4″-123.5″2.68″Delrin
SYZ-F0062-5/8″9/16″1″-143.5″2.68″Delrin
SYZ-F0072-5/8″9/16″7/8″-143.5″2.68″Delrin
SYZ-F0081.6″9/16″1″-142.6″2.1″Delrin
SYZ-F0091.6″9/16″7/8″-142.6″2.1″Delrin
SYZ-F0101.6″9/16″3/4″-162.6″2.1″Delrin
SYZ-F0111.6″7/16″1″-142.6″2.1″Delrin
SYZ-F0121.6″7/16″7/8″-142.6″2.1″Delrin
SYZ-F0131.6″7/16″3/4″-162.6″2.1″Delrin
SYZ-F0147/8″3/4″3/4″-162.6″2.1″Delrin

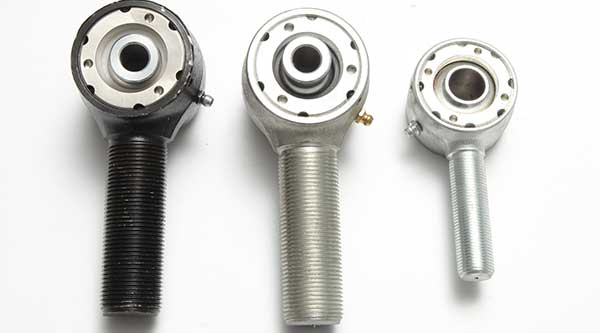

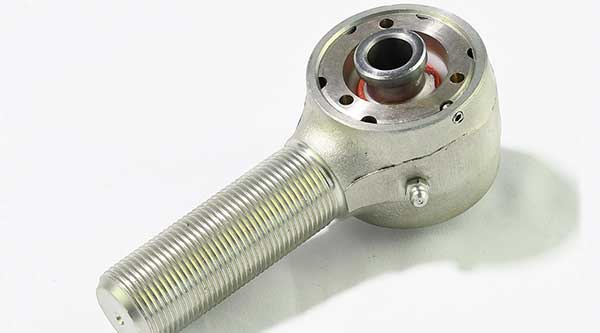

Adjustable Johnny Joint rebuildable flex joint Lock nut enhanced Johnny Joint design Lock nut enhanced Johnny Joint design detail
Articulation flexible révisable SYZ · Réglable

SYZ-F015 à SYZ-F020 — Design amélioré à contre-écrou

Ces modèles intègrent un design à contre-écrou spécial fileté en inox, rendant installation et démontage futur considérablement plus com

RéférenceLargeur de montage WDiamètre boulon BFiletage UNFLongueur filetage COD du corps DBague
SYZ-F0152-5/8″9/16″1 1/4″-123.5″2.68″Polyuréthane
SYZ-F0162-5/8″9/16″1″-143.5″2.68″Polyuréthane
SYZ-F0172-5/8″9/16″7/8″-143.5″2.68″Polyuréthane
SYZ-F0182-5/8″5/8″1 1/4″-123.5″2.68″Polyuréthane
SYZ-F0192-5/8″5/8″1″-143.5″2.68″Polyuréthane
SYZ-F0202-5/8″5/8″7/8″-143.5″2.68″Polyuréthane

Toutes dimensions en pouces. Corps : acier chromoly 4130 traité, zingué — tailles sur mesure et droite/gauche disponibles. Bille : 4130 chrpage de spécification de l’articulation flexible révisable, ou parcourez tous les produits flex joints.

Pièces de service

Kits de révision d’articulations flexibles révisables SYZ

Remplacez bagues, billes et quincaillerie usées sans acheter un nouveau joint. Disponibles en polyuréthane, Delrin (POM) et grand débattement

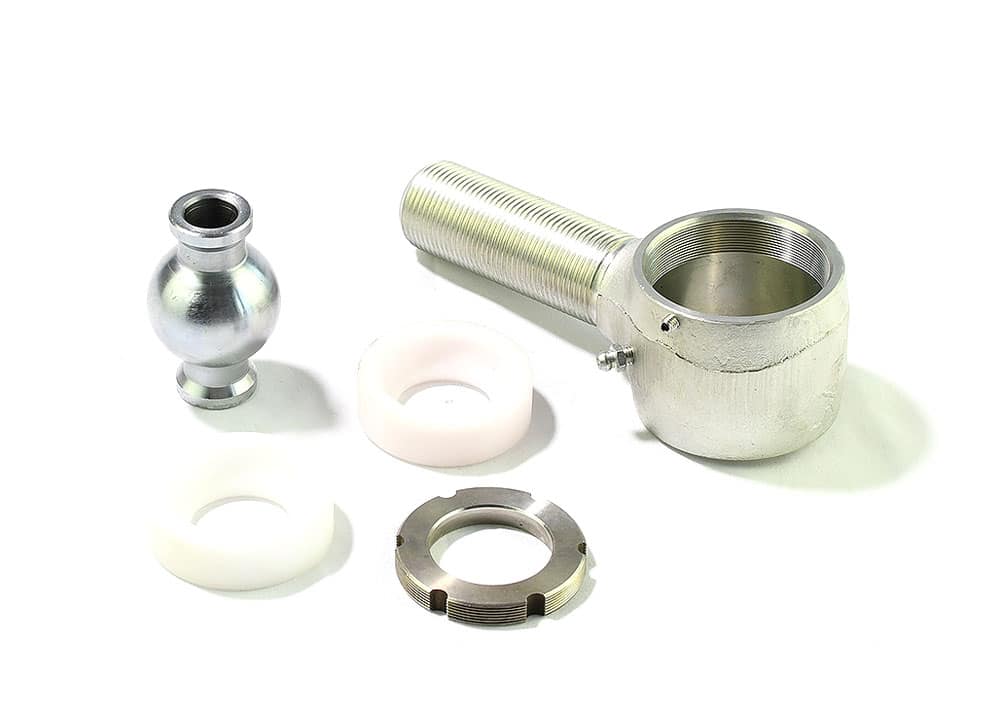

Adjustable Johnny Joint rebuild kit
Kit de révision réglable
Un anneau d’extrémité usiné permettant serrage ou révision facile quand nécessaire.

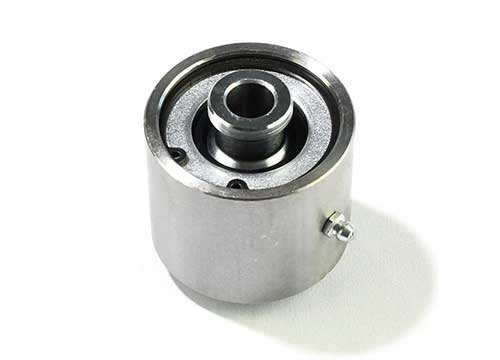

Weld-on rebuildable uniball Johnny Joint
Uniball révisable
Johnny Joint révisable à souder — voir aussi les logements uniball.
Polyoxymethylene bushing rebuild kit
Kit de révision de bague polyoxyméthylène
Configurations de kit de révision sur mesure disponibles.
Delrin POM bushing rebuild kit
Kit de révision de bague Delrin (POM)
Avec bille chromoly grand débattement.

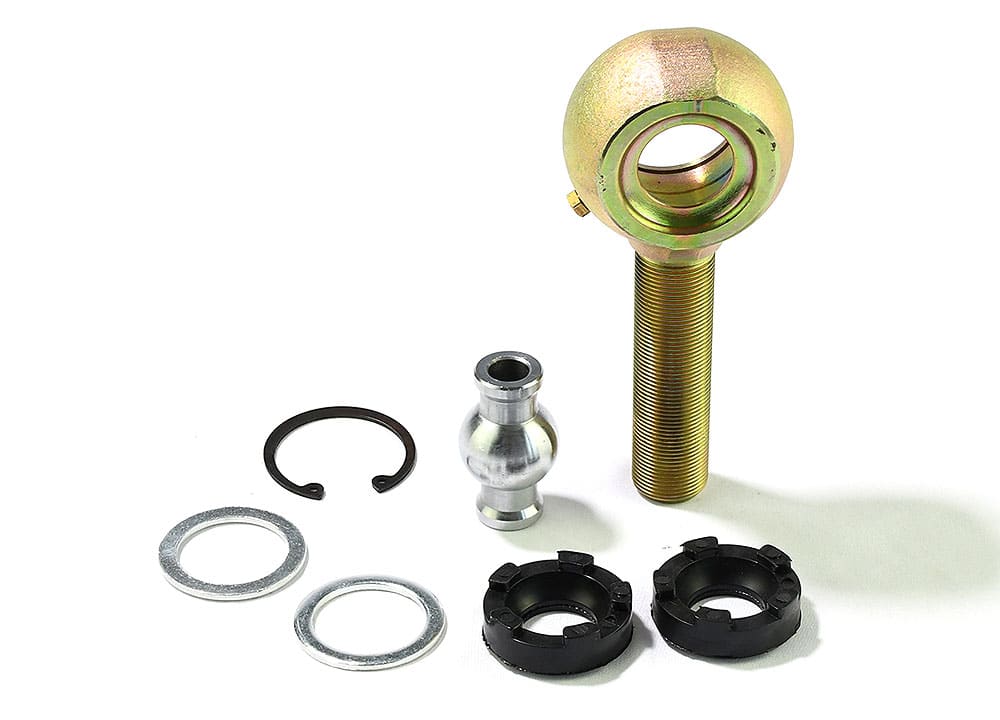

Polyurethane bushing rebuild kit
Kit de révision de bague polyuréthane
Pour corps à angle décalé.
Demander un devis de kit de révision

Applications

Application des Johnny Joints

Là où haute articulation rencontre impacts répétés — et où un joint scellé ne survivrait pas à la saison.

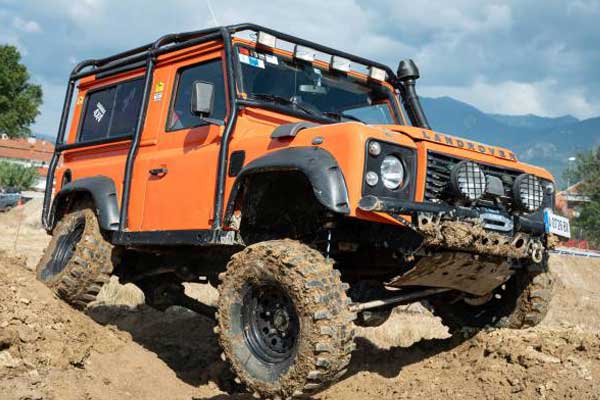

Johnny Joint on off-road control arm Control arms fitted with Johnny Joints
Fabricants et modificateurs de véhicules tout-terrain
Pour composants critiques comme systèmes de suspension, bras de contrôle et tirants. Voir applications tout-terrain.

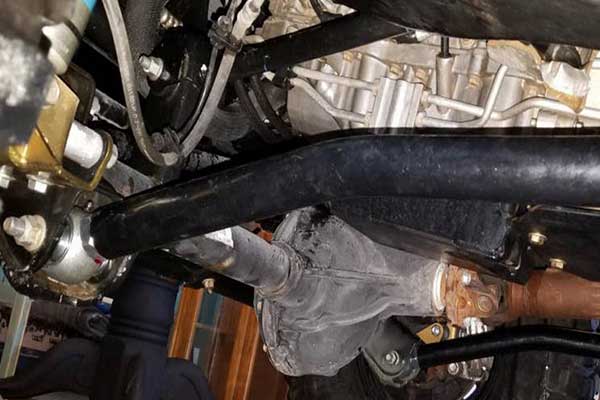

Mine truck linkage using rebuildable flex joints Track bar fitted with a Johnny Joint
Engins lourds et véhicules d’ingénierie
Pour conditions exigeantes en agriculture, construction et mines — chargeuses, bulldozers, excavatrices, camions-bennes et camions miniers.
Military vehicle using rebuildable flex joints Suspension links fitted with Johnny Joints
Véhicules militaires et à usage spécial
Pour composants fiables devant supporter environnements extrêmes et intervalles de service longs.

Compatibilité

Johnny Joints pour barres Panhard et bras de contrôle Jeep

Les applications que nos clients montent le plus souvent. Dites-nous la plateforme et le bras, nous accorderons le filetage du corps,tube chromoly et adaptateurs de tube pour terminer la liaison si vous voulez tout l’ensemble d’une seule source.

TJ Adjustable Front Track Bar JK Front Track Bar XJ / ZJ Adjustable Front Track Bar TJ Adjustable Rear Track Bar JK Lower Adjustable Control Arms JK 4-Link Control Arms JK Radius Long Arms JK Upper & Lower Control Arms TJ / LJ / KJ / MJ / ZJ Upper & Lower Control Arms TJ / LJ / XJ / ZJ Front Upper & Lower Control Arms TJ / ZJ Rear Upper & Lower Control Arms
Johnny joint application on linkage rods

FAQ

Questions courantes

Qu’est-ce qu’un Johnny Joint / articulation flexible révisable ?
Un joint révisable grand débattement pour suspension 4 bras. La bille chromoly glisse sur une bague remplaçable en polyuréthane ou Delrin
Les Johnny Joints peuvent-ils être révisés ou entretenus ?
Oui. Beaucoup de modèles adoptent une conception révisable avec bagues et surfaces de bille remplaçables — maintenance facile et durée de vie prolongée
De quoi sont-ils faits ?
Un corps forgé chromoly 4130 traité, zingué, avec une bille chromoly 4130 chromée dure et une bague polyuréthane ou Delrin
Bague polyuréthane ou Delrin — laquelle choisir ?
Le polyuréthane est souple et amortit bruit et vibrations — mieux pour véhicules trail et usage quotidien. Le Delrin est plus ferme, à plus fai
Quelle taille et quel décalage choisir ?
Accordez trois choses à votre support et votre lien : largeur de montage (7/8″ à 2-5/8″ sur la gamme), diamètre de boulon (7/16″ à 3/4″) et cor
Quelles machines ou véhicules utilisent typiquement les Johnny Joints ?
Ils sont couramment utilisés sur chargeuses, bulldozers, excavatrices, camions-bennes, camions miniers et suspensions lourdes où la haute articulatio
Proposez-vous une personnalisation OEM / ODM ?
Oui. Nous prenons en charge le marquage OEM (logo laser, gravure ou marquage), structures personnalisées, matériaux spéciaux et traitement de surfac
Comment assurez-vous la qualité du produit ?
Nous avons des processus stricts de contrôle qualité depuis l’approvisionnement matière jusqu’à la production et l’inspection finale. Chaque lot sui
Comment suivre la progression de ma commande ?
Une fois votre commande confirmée et entrée en production, nous fournissons des mises à jour régulières. Vous pouvez aussi contacter notre service client
Comment passer commande ?
Deux façons. Contactez directement notre équipe commerciale avec vos exigences ou plans de conception — nous préparerons devis et délai.

Outils d’ingénierie

Calculatrices pour cette famille de produits

Calculatrice anti-cabrage 4-link
Évaluez la géométrie de suspension avant de choisir des joints de liaison.
Calculatrice rapport de mouvement & charge de liaison
Traduisez la charge de roue en la force vue par chaque tige.

Guides d’achat

Guides d’achat pour cette famille de produits

Articulations flexibles révisables
Corps chromoly révisable avec bague polymère remplaçable, réparable sur le terrain.

Centre de connaissances Johnny Joint

Mesurer, sélectionner, réviser et entretenir les flex joints

Utilisez ces articles techniques pour confirmer la compatibilité, comprendre les pièces de service et comparer une articulation flexible révisable à autres styles de

Comment mesurer un Johnny Joint
Enregistrez largeur, boulon, filetage et dimensions du corps avant commande.
Comment réviser un Johnny Joint
Planifiez le remplacement de bague et quincaillerie pour un joint réparable.
À quelle fréquence graisser un Johnny Joint
Établissez un intervalle d’entretien pratique selon usage et contamination.
Causes de défaillance des Johnny Joints
Distinguez usure, contamination, débattement et problèmes d’installation.
Guide des matériaux Johnny Joint
Comparez les options chromoly, inox, polyuréthane et Delrin.
Qu’y a-t-il dans un Johnny Joint ?
Comprenez le corps, la bille, la bague, la rondelle, le circlips et le graisseur.
Johnny Joint vs Heim Joint vs bague constructeur
Comparez articulation, souplesse, réparabilité et design de liaison.
Que sont les Johnny Joints ?
Commencez par le concept de design de base et les applications courantes.

Directe usine

Envoyez votre demande de Johnny Joint

Laissez les détails de votre demande — références, filetage du corps, largeur de montage, diamètre de boulon, quantités — et nous répondons sous 2

Nous répondons sous 24 heures · Directe usine · Ou par e-mail[email protected]

🍪
