Le Johnny Joint est un composant essentiel pour les véhicules tout-terrain, réputé pour améliorer les performances en accroissant la souplesse de la suspension, le débattement des roues et le comportement général. Que vous affrontiez des pistes accidentées, gravissiez des dunes de sable ou rouliez sur des chemins caillouteux, un Johnny Joint en bon état aide à garantir une conduite plus souple et mieux contrôlée.
Si votre véhicule tout-terrain est souvent soumis à une conduite agressive hors route, il se peut qu’il ne faille pas longtemps avant que votre Johnny Joint ait besoin d’une reconstruction, surtout si vous remarquez que la bille tourne facilement ou entendez des bruits étranges provenant du système de suspension.
Un kit de reconstruction de Johnny Joint coûte généralement entre 20 et 60 $. Cependant, si vous le confiez à un atelier, la main-d’œuvre peut atteindre 100 $ de l’heure. En additionnant le coût pour tout le véhicule, cela peut devenir assez cher. Alors pourquoi ne pas essayer de le reconstruire vous-même à la maison et économiser ?
Outils pour reconstruire un Johnny Joint
Avant de vous lancer dans la reconstruction, il est important de réunir les bons outils. Pas d’inquiétude : vous n’avez pas besoin d’un atelier complet, juste de quelques équipements clés. Voici ce qu’il vous faut pour démarrer :
- Un étau d’établi
- Une clé
- Pinces à circlips
- Un nouveau kit Johnny Joint
- Un outil de montage/démontage de Johnny Joints (outil Johnny Joint)

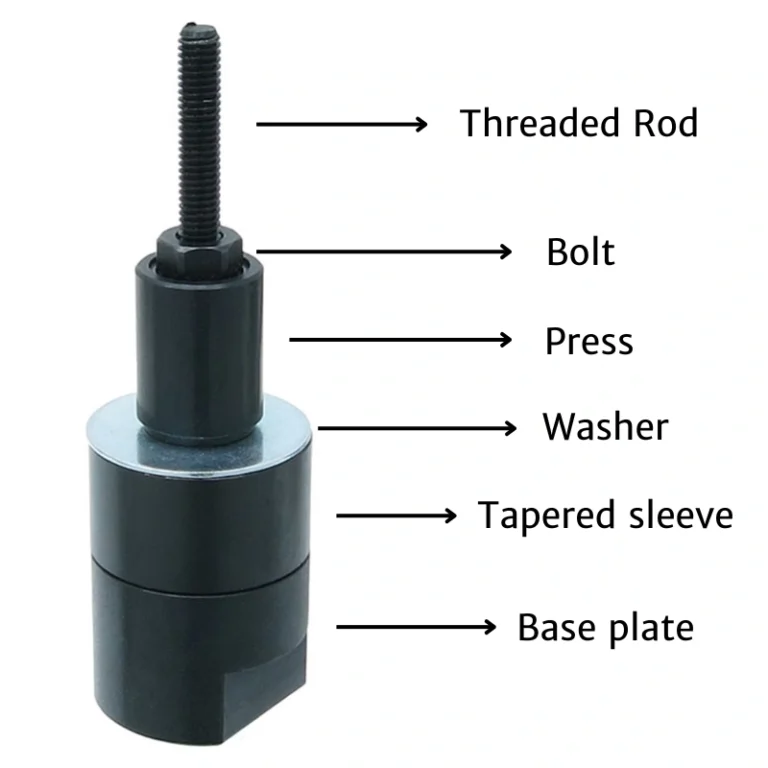

L’outil Johnny Joint facilite grandement le processus de reconstruction ; il est conçu spécifiquement pour emmancher et déposer les composants de votre Johnny Joint. Il se compose de plusieurs pièces, que vous verrez dans le outil RockJock Johnny Joint ci-dessous.
Ces pièces comprennent :
- Tige filetée : Sert à appliquer une pression contrôlée et à maintenir l’ensemble en place.
- Boulon : Fixe l’outil en place et garantit un bon alignement de l’ensemble.
- Presse : Aide à déposer les anciennes bagues et à emmancher les nouvelles.
- Rondelle
- Manchon conique : Facilite la dépose et la pose de la bille en appliquant une pression uniforme.
- Plaque de base : Assure la stabilité et maintient l’outil en place pendant le travail.
Avec tous ces outils en main, vous êtes prêt à commencer la reconstruction du Johnny Joint. Cela peut sembler beaucoup, mais une fois que vous aurez pris le coup, tout sera assez simple — et vous économiserez énormément par rapport à un atelier !
Étapes pour reconstruire un Johnny Joint
1. Fixez l’outil Johnny Joint dans l’étau d’établi
Commencez par fixer solidement l’outil de montage/démontage de Johnny Joints dans votre étau d’établi. Cela fournira une base stable pour garantir la stabilité de votre zone de travail pendant la reconstruction du Johnny Joint.
2. Mettez en place et serrez le Johnny Joint
Ensuite, positionnez le Johnny Joint sur la plaque de base. Utilisez le mécanisme de presse de l’outil Johnny Joint pour serrer le boulon supérieur, en fixant le joint en place pour les étapes suivantes.

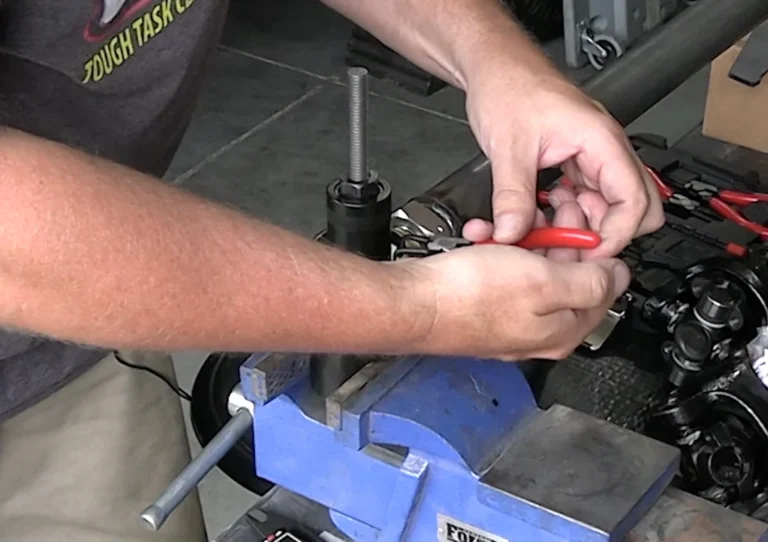

3. Déposez le circlips
À l’aide d’une pince à circlips, retirez délicatement le circlips du Johnny Joint. C’est une étape essentielle avant de démonter les composants.
4. Retirez la rondelle
Une fois le circlips déposé, sortez la rondelle.
5. Positionnez le manchon conique
Placez maintenant le manchon conique de l’outil Johnny Joint sur la plaque de base, en veillant à ce que l’extrémité de plus petit diamètre soit orientée vers le haut.
6. Alignez le Johnny Joint avec le manchon
En orientant vers le bas le côté du Johnny Joint d’où le circlips et la rondelle ont été déposés, alignez-le soigneusement avec le manchon conique. Assurez-vous qu’il soit bien centré et maintenu en place.

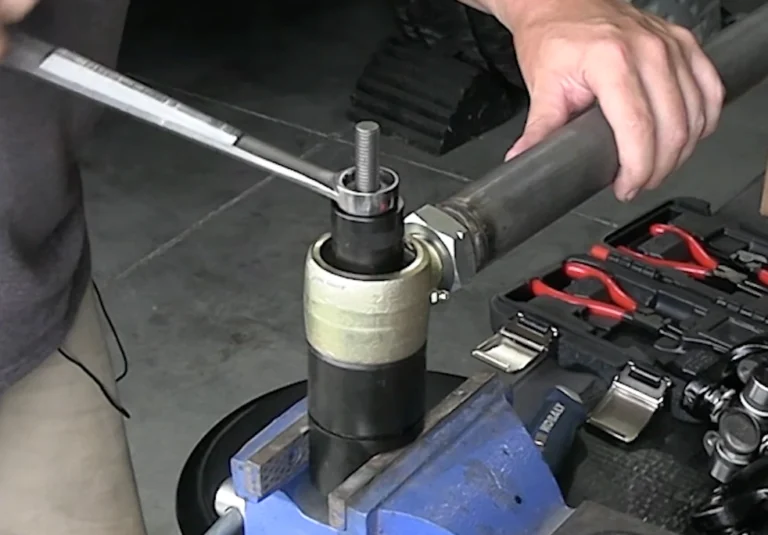

7. Pressez la bague dans le manchon conique
À l’aide du composant presse de l’outil Johnny Joint, serrez le boulon supérieur pour pousser la bague vers le bas dans le manchon conique, la déposant ainsi effectivement.
8. Déposez le corps extérieur du Johnny Joint
Une fois la bague déposée, retirez le corps extérieur du Johnny Joint. Il vous restera les pièces internes, prêtes à être remplacées.

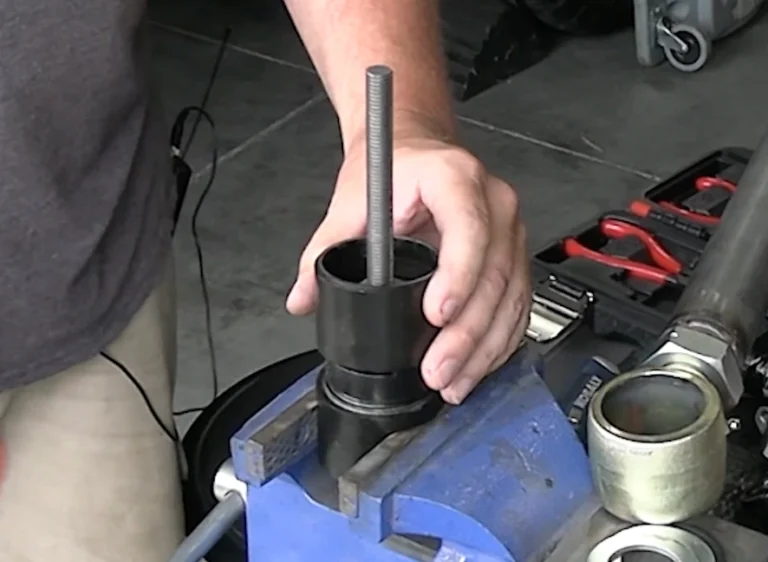

9. Déposez le manchon conique
Après avoir déposé le corps extérieur, retirez le manchon conique de l’outil.
10. Sortez la bague et la bille
Maintenant, sortez la bague et la bille de l’ensemble du Johnny Joint.
11. Remplacez par le nouveau kit de reconstruction Johnny Joint
Utilisez un kit de reconstruction Johnny Joint pour le remplacement. Le kit comprend une bille, deux bagues, deux rondelles et un circlips — tout ce qu’il faut pour mener la reconstruction à terme.

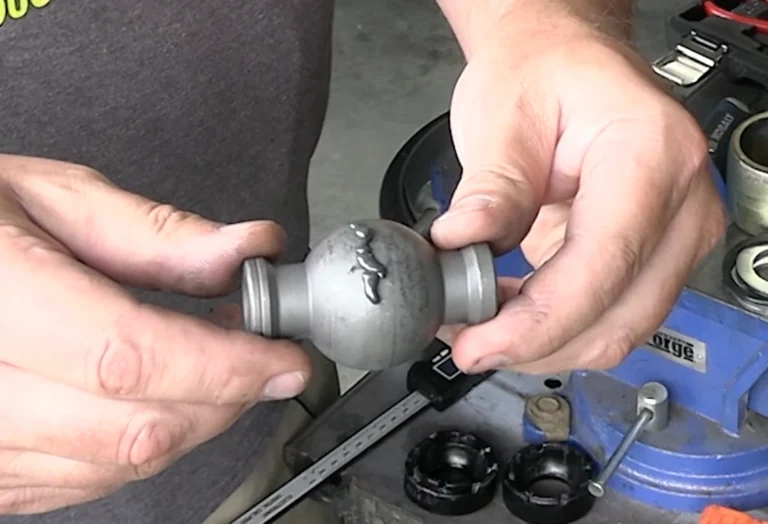

12. Graissez la bille
Avant d’insérer la nouvelle bille, appliquez-y une petite quantité de graisse.

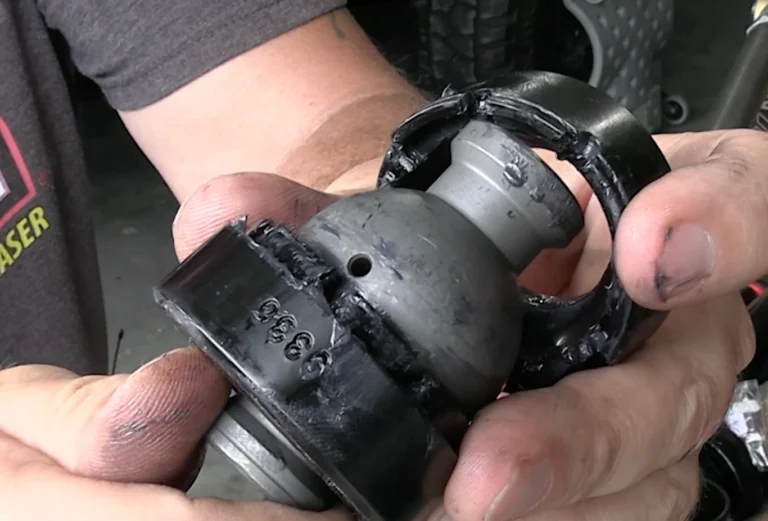

13. Alignez la bille et les bagues
Insérez la bille dans les deux bagues en veillant à ce que les trous de la bille s’alignent avec l’un des trous des bagues. Cet alignement permettra à la graisse de bien circuler dans les articulations.

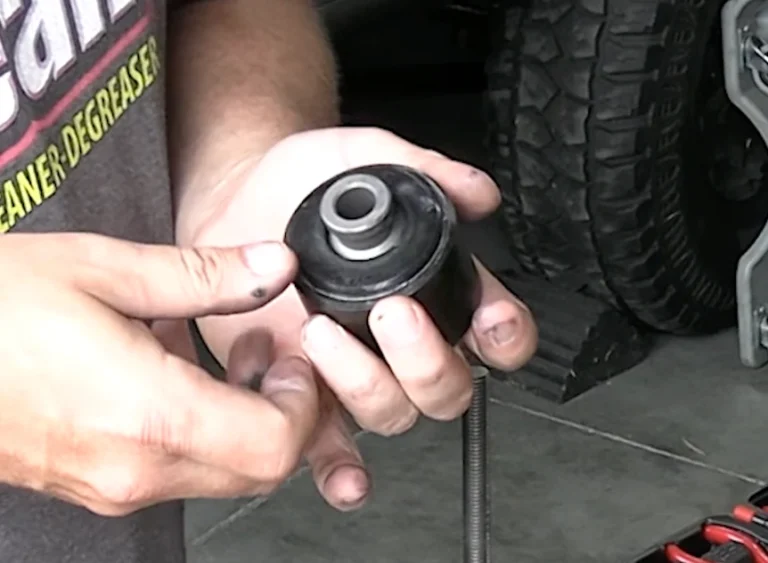

14. Insérez l’ensemble dans le manchon
Insérez maintenant la bille et les bagues dans le manchon conique par l’extrémité la plus grande.
15. Mettez en place le corps extérieur
Positionnez le corps extérieur du Johnny Joint sur la plaque de base.
16. Insérez la rondelle
Placez une rondelle dans le corps en veillant à ce que le bord tranchant soit orienté vers le bas. Cela garantit que le bord tranchant sera tourné vers l’extérieur lorsque l’ensemble sera entièrement comprimé.
17. Installez le manchon conique et la rondelle
Placez ensuite le manchon conique (avec la bille et les bagues à l’intérieur), petit bout vers le bas. Ajoutez une autre rondelle en veillant à nouveau à ce que le bord tranchant soit tourné vers l’extérieur.

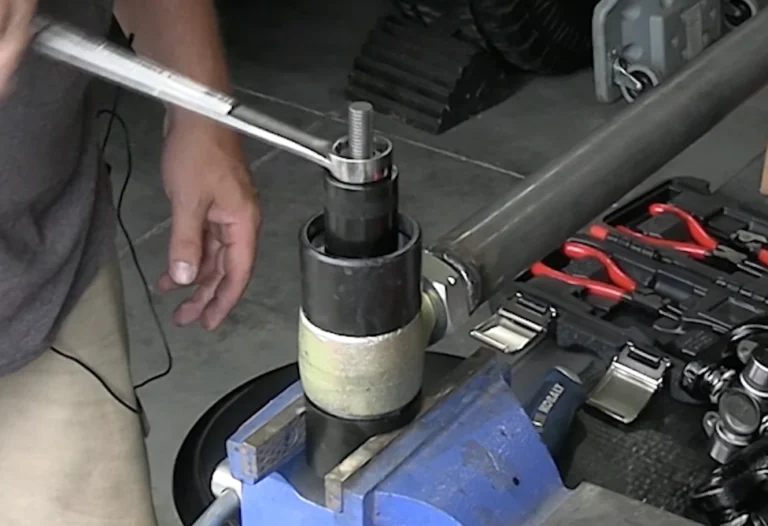

18. Pressez la bague dans le corps
À l’aide de la presse, serrez le boulon supérieur pour emmancher la bille et la bague dans le corps. Cette étape garantit que tous les composants sont correctement logés et maintenus dans le corps.
19. Posez le circlips
Enfin, utilisez la pince à circlips pour poser le circlips. Tout est ainsi maintenu en place, et la reconstruction de votre Johnny Joint est terminée, prête à être réinstallée sur votre véhicule.
Remarques finales
Reconstruire un Johnny Joint est une solution simple et économique pour les passionnés de tout-terrain qui souhaitent entretenir la suspension de leur véhicule. Avec seulement quelques outils et un kit de reconstruction, vous restaurez les performances du joint, économisez les coûts de main-d’œuvre et garantissez des trajets plus souples en tout-terrain engagé.
Avertissement : Toutes les images de démonstration des 19 étapes de ce guide sont des captures d’écran tirées d’une vidéo de Shockwave Outdoors.
