Joints compacts tourillon-logement pour liaisons de commande

Petites rotules à bille

Trouvez des joints compacts tourillon-logement pour liaisons légères de commande et positionnement, y compris rotules coudées CS DIN 71802, axiales AIM

Demander un devisComparer 5 séries
5 séries
CS / AIM / ES / QD / QI
DIN 71802
Rotule coudée
GN 71802.1
Équivalent axial
Déconnexion rapide
Options QD / QI

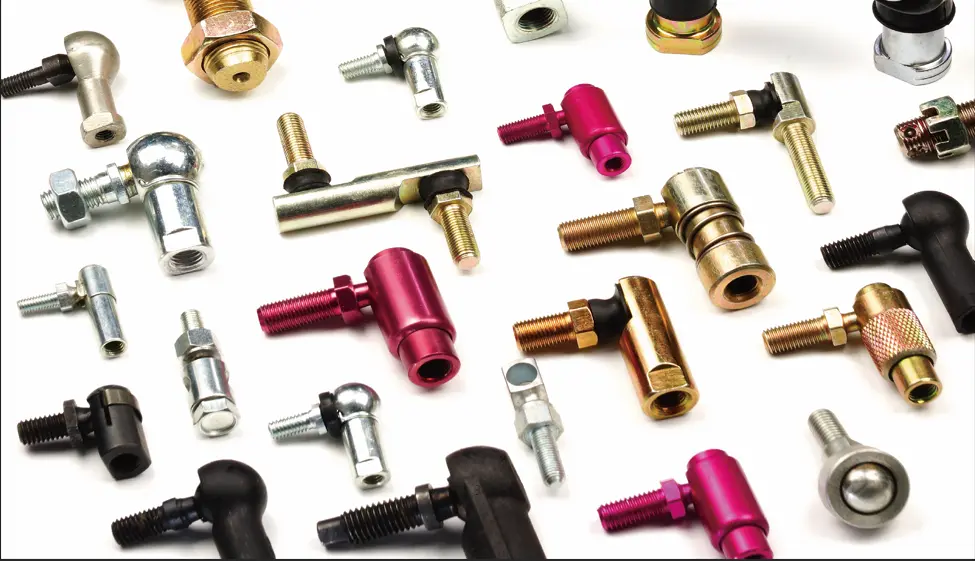

SYZ small ball joints all series including CS AIM ES QD QI
Certifié ISO 9001:2015
Prix usine directs
Production standard en 25 jours
Échantillons en 20 jours
OEM/ODM et tailles sur mesure

Définition

Que sont les petites rotules à bille ?

Petites rotules à bille sont des joints de liaison articulés plus petits et plus légers, distincts des rotules. Les rotules utilisent un roulement sphérique dans un logement filetétourillon à bille dans un logement — plus simple et plus compact, pour liaisons de commande et positionnement à charge légère à modérée. Ce sont des joints industriels légers/e

Note d’usage : Ce sont des joints de liaison de commande légers. Pour des charges structurelles ou de suspension, confirmez la capacité de charge requise et envisagez une ro

Contexte de sélection

Petite rotule à bille vs rotule en liaison

Choisissez le plus petit joint répondant aux exigences de mouvement et de charge ; une rotule compacte ne remplace pas une rotule avec capacité homologuée

ExigencePetite rotule à billeRotule / heim joint
Construction typiqueTourillon à bille retenu dans un logementRoulement sphérique dans un logement fileté
Meilleur ajustementCommande compacte, pédale, accélérateur et liaison d’actionneurLiens réglables et ensembles articulés à charge plus élevée
Priorité de serviceFormat compact, déconnexion rapide ou retenue scelléeCapacité de charge, réglage de filetage et débattement documenté
Vérification de conceptionDiamètre de bille, filetage du tourillon, retenue du logement et données d’arrachement/chargeAlésage, filetage, charge statique/dynamique, débattement et facteur de sécurité

Construire l’ensemble

Construire une liaison à rotules à bille

1. Définir le mouvement

Définissez l’angle requis, la course, l’accès de libération et si le joint est coudé, axial, à passe-caoutchouc ou à déconnexion rapide.

2. Accorder les interfaces

Confirmez diamètre de bille, taille et pas de filetage, longueur du tourillon, retenue du logement et la géométrie de la tige ou fourche d’accouplement.

3. Valider le chemin de charge

Vérifiez charge statique, charge d’arrachement ou de rupture, vibration et environnement. Passez à une rotule homologuée ou un joint de suspension conçu

Présentation des séries

Présentation des séries de petites rotules à bille

Comparez rotules coudées DIN 71802, rotules axiales, rotules à passe-caoutchouc et deux configurations de rotules à déconnexion rapide

Série CS · Rotule coudée métrique

Série CS Rotule coudée DIN 71802

Les rotules coudées DIN 71802 de la série CS utilisent un tourillon à bille à 90 degrés et un logement compact pour connecter et guider les pièces de liaison mobiles

  • Logement : acier au carbone, classe de résistance 5, zingué et passivé incolore.
  • Bille : acier trempé avec siège de bille lubrifié ; versions inox disponibles.
  • La structure à 90 degrés aide à éliminer supports ou leviers supplémentaires tout en maintenant résistance à traction et compression.
Choisir la rotule coudée DIN 71802 par spécification

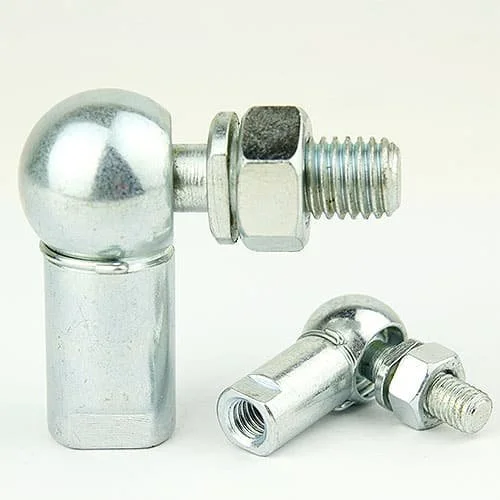

DIN 71802 angled ball joint with threaded ball stud

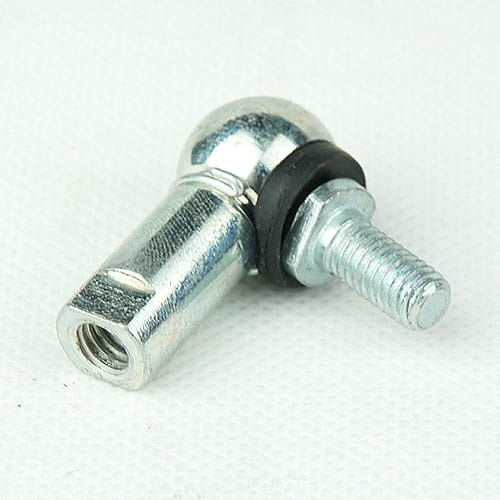

DIN 71802 ball joint side view

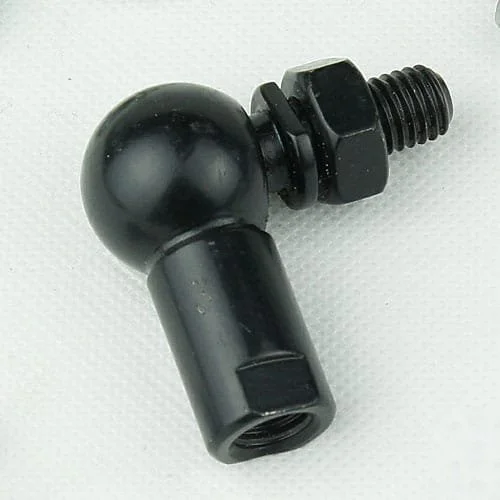

Black DIN 71802 small ball joint option

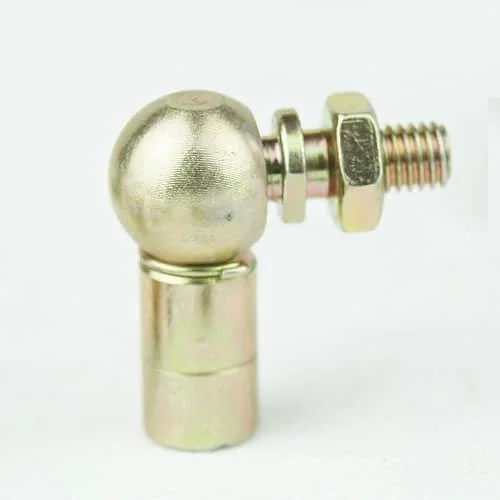

Yellow zinc DIN 71802 small ball joint

Tableau de tailles de spécification

Éditer
RéférenceFiletage d1Filetage d2Diamètre bille d1L +0.3 -0.3L1 +0.3 -0.3l1 +0.3 -0.3l2 +0.3 -0.3Da°POIDS APPROX. (g)
CSM5M5X0.8M5X0.882210.210.2983615.2
CSM6M6X1.0M6X1.0102511.512.511103625.2
CSM8M8X1.25M8X1.25133014.016.513133653.1
CSM10M10X1.5M10X1.5163515.520.0161636103.8
CSM12M12X1.75M12X1.75163515.520.0161636103.8
CSM14M14X1.5M14X1.5224521.528.0221936220.9
CSM14x2.0M14X2.0M14X2.0224521.528.0221936220.9
CSM16M16X1.75M16X1.75224521.528.0221936220.9

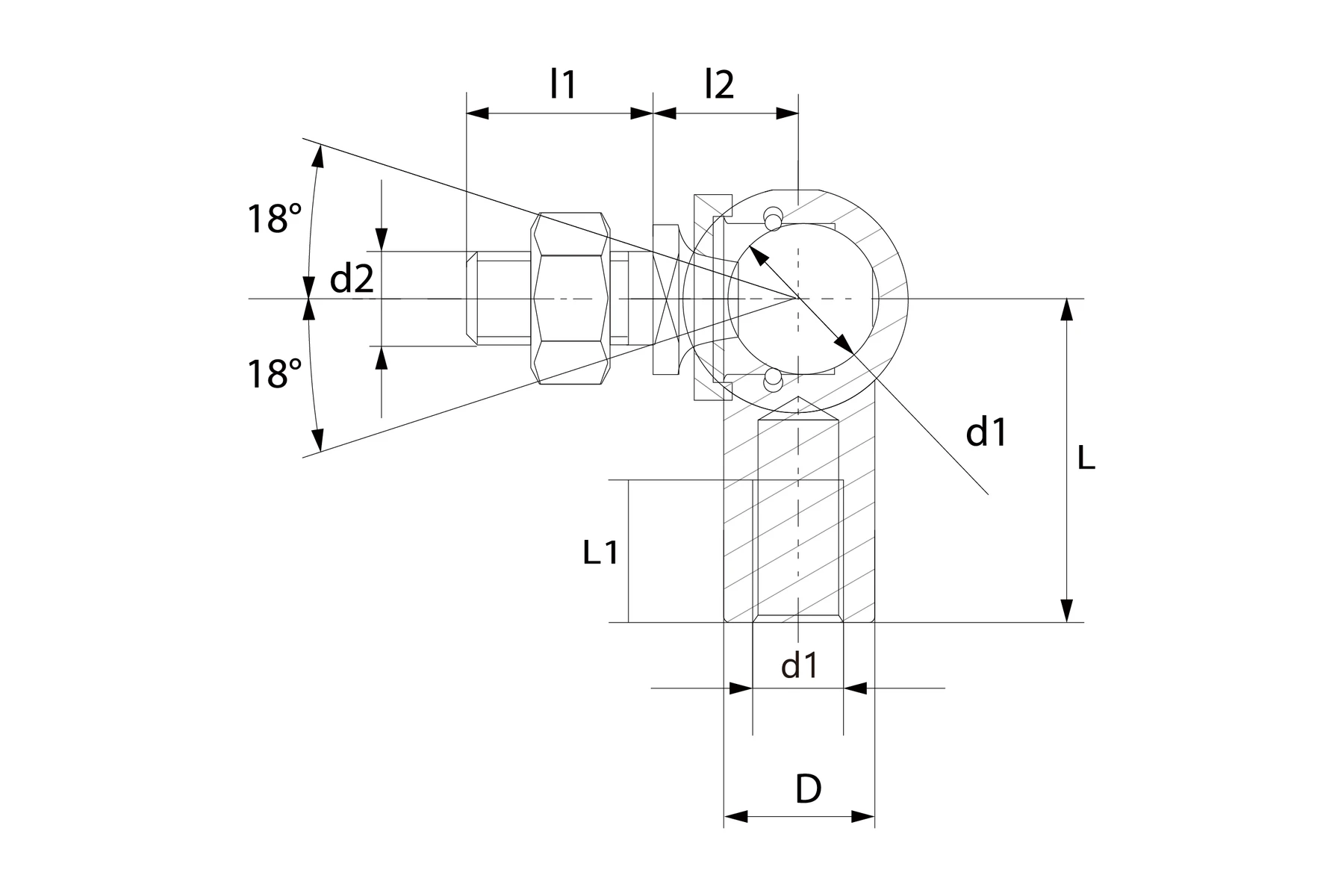

CS DIN 71802 angled ball joint technical drawing
Série AIM · Rotule axiale métrique

Série AIM Rotule axiale équivalente GN 71802.1

Les rotules axiales AIM sont des joints compacts bille-logement métriques pour transfert de force traction-compression le long de l’axe de la tige de connexion

  • Optimisées pour le transfert de force axial avec perte de puissance minimale par la ligne centrale du tourillon.
  • Le tourillon à bille pivote dans un angle conique défini et permet une rotation à 360 degrés dans le logement.
  • Logement en acier au carbone et bille trempée lubrifiée sont standard ; options inox disponibles.
Choisir la rotule axiale par spécification

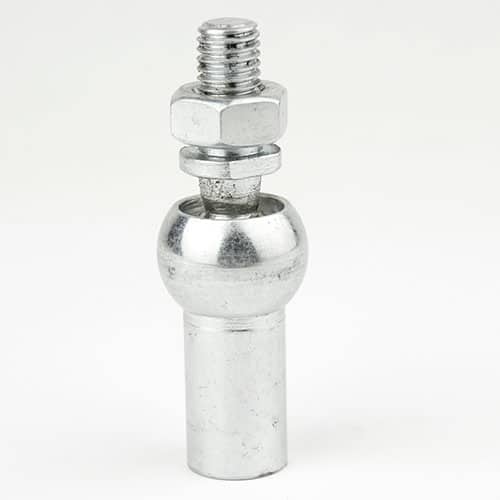

AIM axial ball joint product overview

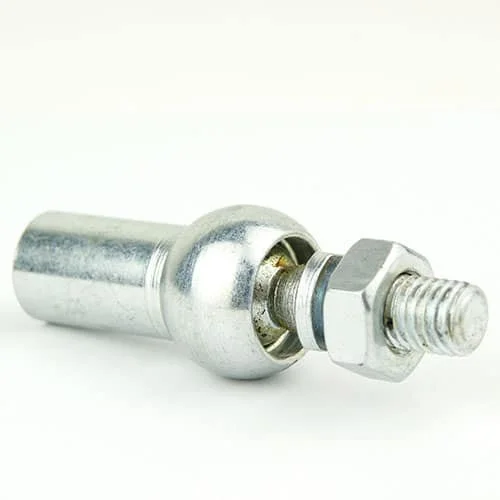

Axial ball and socket joint close-up

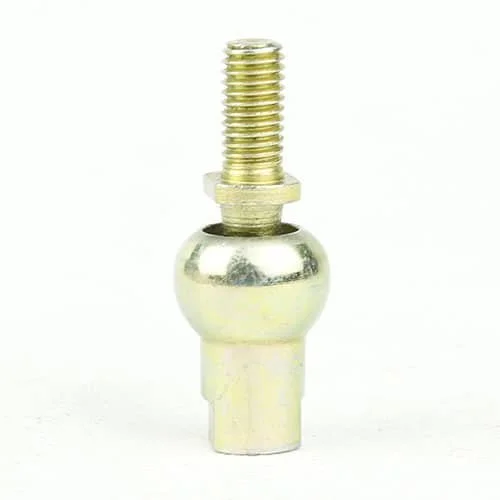

Axial joint DIN 71802 style
Axial ball joint DIN 71802 equivalent

Tableau de tailles de spécification

Éditer
RéférenceBille d1Filetage d2a +/-0.3d3 +/-0.5d4 +/-0.5e min.l2 +/-0.3l3 +/-0.3SW h14Force d’arrachement F (N)
AIM58M522812.810.210.29730
AIM610M6251014.811.512.511840
AIM813M8301319.31416.5131160
AIM1016M1035162415.520161380
AIM1216M1235162415.520161380
AIM14*1.519M14*1.545223021.5282016100
AIM1419M1445223021.5282016100
AIM1619M1645223021.5282016100
AIM axial ball joint technical drawing
Série ES · Rotule à passe-caoutchouc en pouces

Série ES Rotule à passe-caoutchouc

Les rotules à passe-caoutchouc de la série ES sont serties autour de la bille pour un contact métal-métal à jeu contrôlé. Un passe-caoutchouc en caoutchouc

  • Le passe-caoutchouc améliore l’étanchéité, la rétention de graisse et l’amortissement des vibrations.
  • Tourillon à bille et corps en acier au carbone avec zingage pour résistance à la corrosion.
  • Les options de filetage à droite et à gauche supportent les programmes OEM et de remplacement de liaison.
Choisir la rotule à passe-caoutchouc par spécification
Grommet style ball joint for lawn mower steering linkage

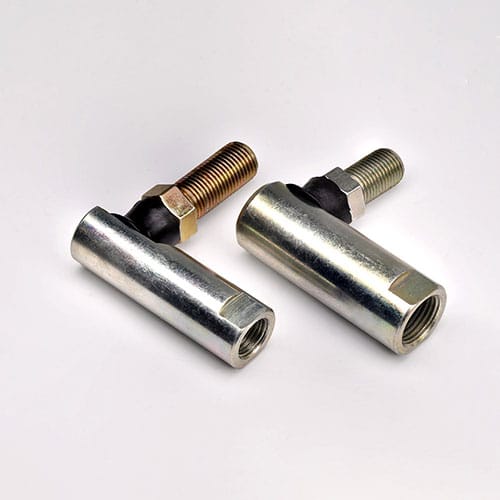

Linkage ball joint with anti-dust rubber boot

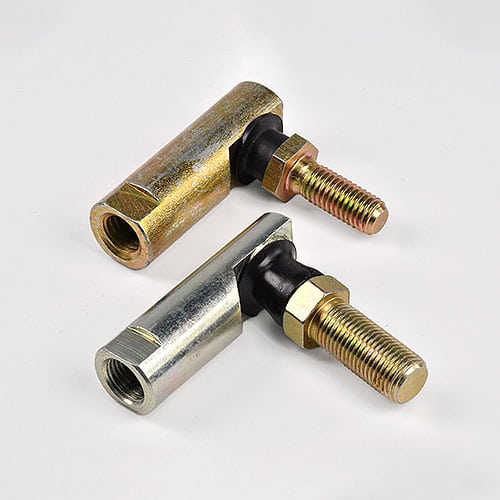

Threaded grommet style ball joint
Lawn tractor steering ball joint

Tableau de tailles de spécification

Éditer
RÉF.MM1LGFPNC
ES18710-32-2B10-32-2A0.3750.4380.4380.4380.8751.063
ES2501/4-28-2B1/4-28-2A0.4380.5630.4690.5000.9691.219
ES3125/16-24-2B5/16-24-2A0.5000.6880.5310.5631.1251.406
ES3753/8-24-2B3/8-24-2A0.6250.8750.6880.7501.3751.688
ES4387/16-20-2B7/16-20-2A0.7501.1250.8751.0001.9382.375
ES5001/2-20-2B1/2-20-2A0.7501.1250.8751.0001.9382.375
ES6255/8-18-2B5/8-18-2A0.8751.1251.0001.0002.0632.578

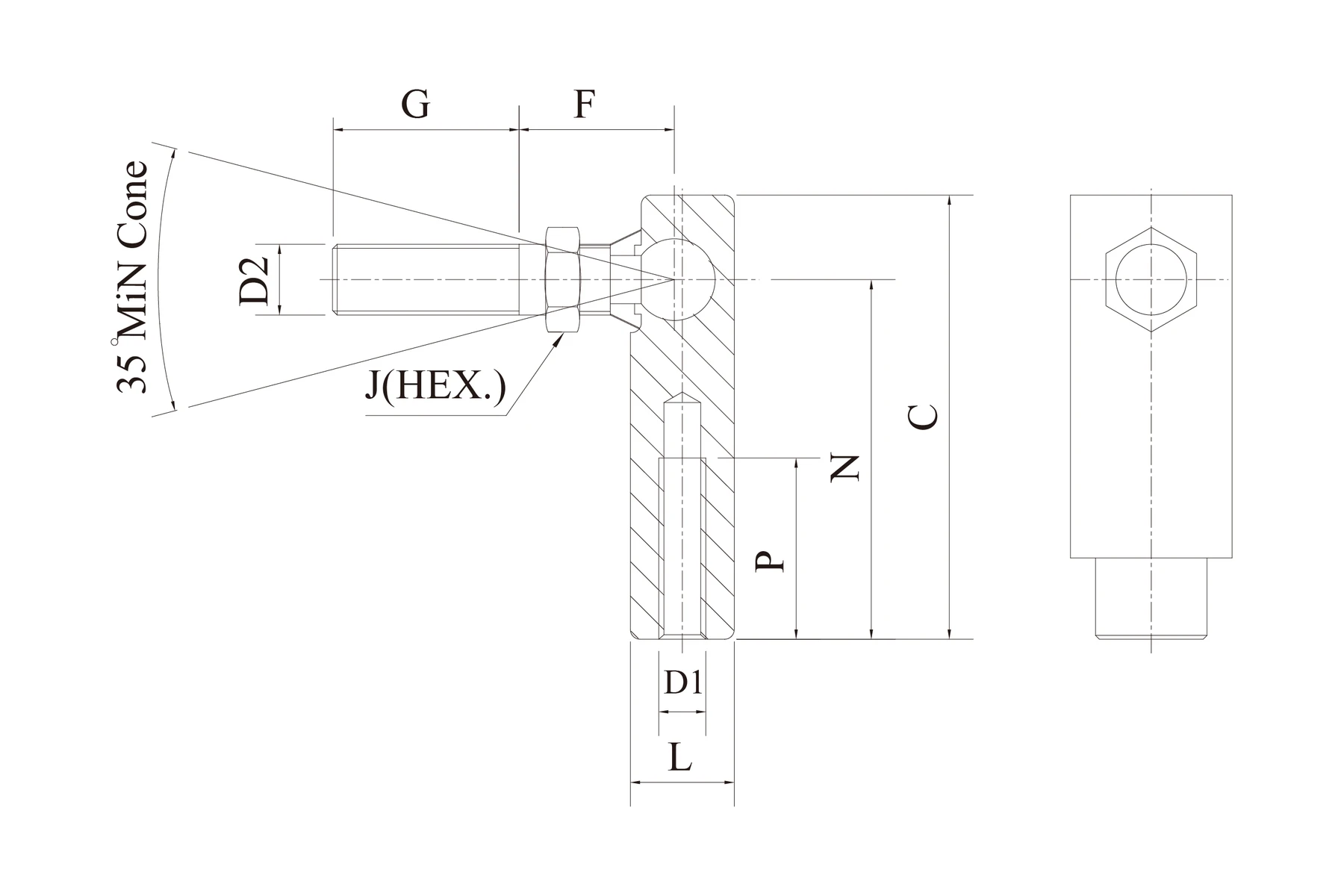

ES grommet style ball joint technical drawing
Série QD · Rotule à déconnexion rapide en pouces

Série QD Rotule à déconnexion rapide – Ressort intérieur

Les rotules à déconnexion rapide QD, aussi appelées rotules à libération rapide, sont conçues pour les liaisons où le logement doit être dé

  • Mécanisme de déconnexion rapide à ressort intérieur pour retrait rapide sans outils.
  • Tourillon à bille, corps et manchon en acier au carbone zingué pour résistance à la corrosion.
  • Ressort en acier inoxydable standard ; options de matériaux inox et aluminium disponibles.
Choisir la rotule à déconnexion rapide par spécification

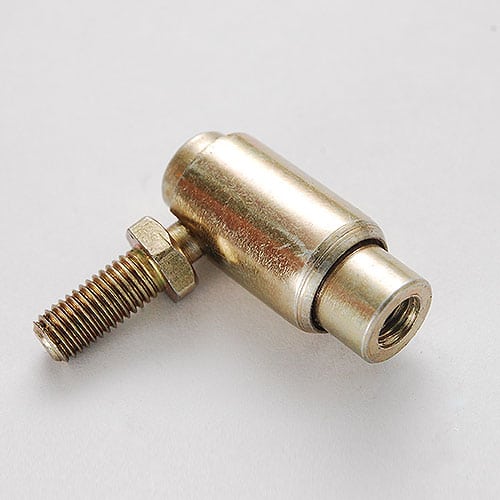

1045 quick release ball joint
Custom quick release ball joint
Aluminum quick release ball joint option
QD quick release ball joint

Tableau de tailles de spécification

Éditer
RÉF.D1D2ACFGJLMNP
QD18710-32-2B10-32-2A0.1250.0630.4380.4380.3130.4381.0940.9060.438
QD2501/4-28-2B1/4-28-2A0.1250.0630.4690.5620.3750.5621.2500.9690.531
QD3155/16-24-2B5/16-24-2A0.1560.0940.5310.6870.4370.6251.4531.1250.605
QD3753/8-24-2B3/8-24-2A0.1870.0940.6870.8750.5000.7501.7501.3750.812
QD5001/2-20-2B1/2-20-2A0.2500.0940.8751.1250.6251.0002.5302.0301.000

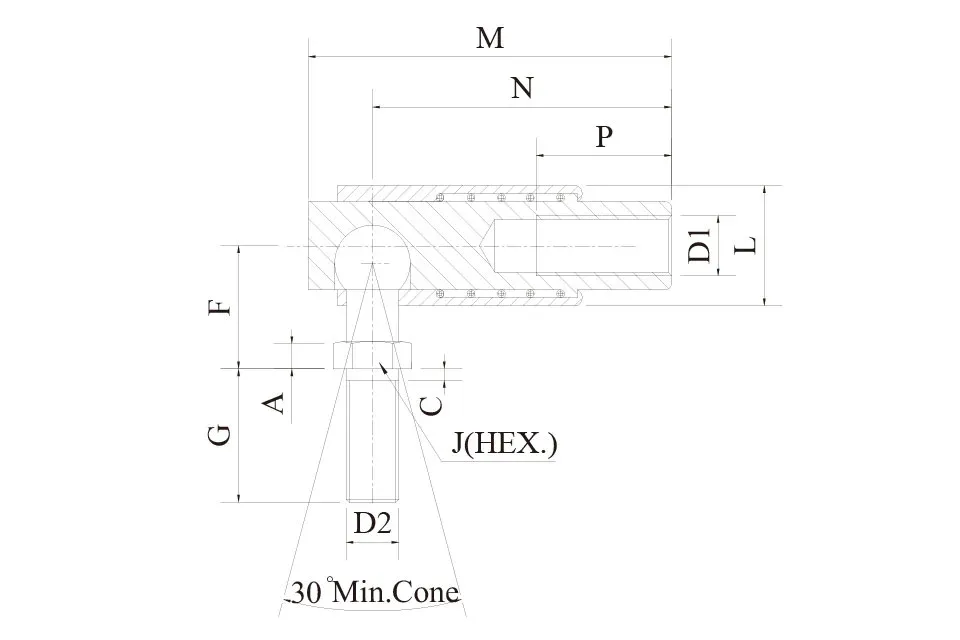

QD quick disconnect ball joint technical drawing
Série QI · Rotule à libération rapide en pouces

Série QI Rotule à déconnexion rapide – Ressort extérieur

Les rotules à déconnexion rapide de la série QI utilisent une configuration à ressort extérieur de libération rapide pour des systèmes compacts de liaison en pouces nécessitant

  • Design de libération rapide à ressort extérieur pour accès compact de liaison.
  • Tourillon à bille, corps et manchon en acier au carbone zingué avec ressort en acier inoxydable.
  • Matériaux inox et aluminium disponibles pour programmes spécifiques à l’application.
Choisir la rotule à libération rapide par spécification

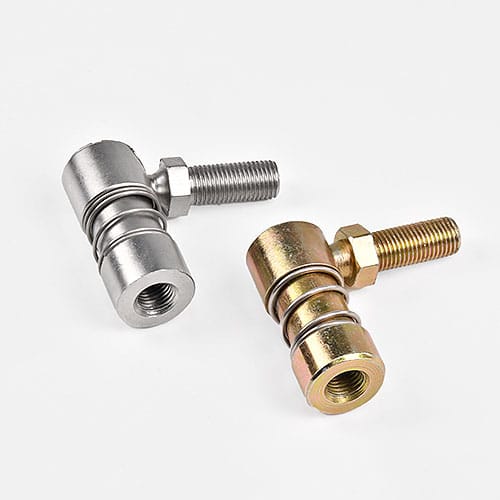

Quick disconnect ball joint
QI series small ball joint
Inch size quick disconnect ball joints

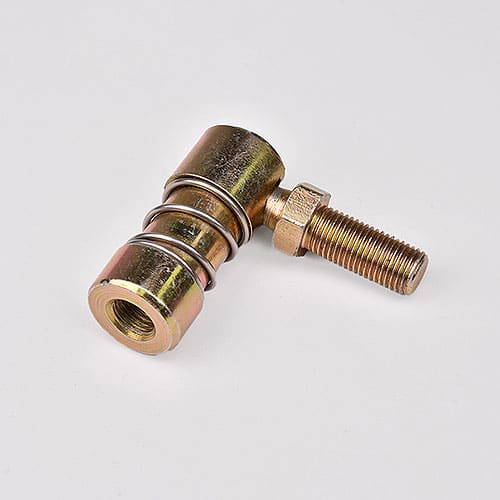

Quick release ball joint inch size

Tableau de tailles de spécification

Éditer
RÉF.D1D2AFGJLMNP
QI18710-32-2B10-32-2A0.1250.4380.4380.3130.4381.0940.9060.438
QI2501/4-28-2B1/4-28-2A0.1250.4690.5620.3750.5621.2500.9690.531
QI3125/16-24-2B5/16-24-2A0.1560.5310.6870.4370.6251.4531.1250.605
QI3753/8-24-2B3/8-24-2A0.1870.6870.8750.5000.7501.7501.3750.812
QI5001/2-20-2B1/2-20-2A0.2500.8751.1250.6251.0002.5302.0301.000

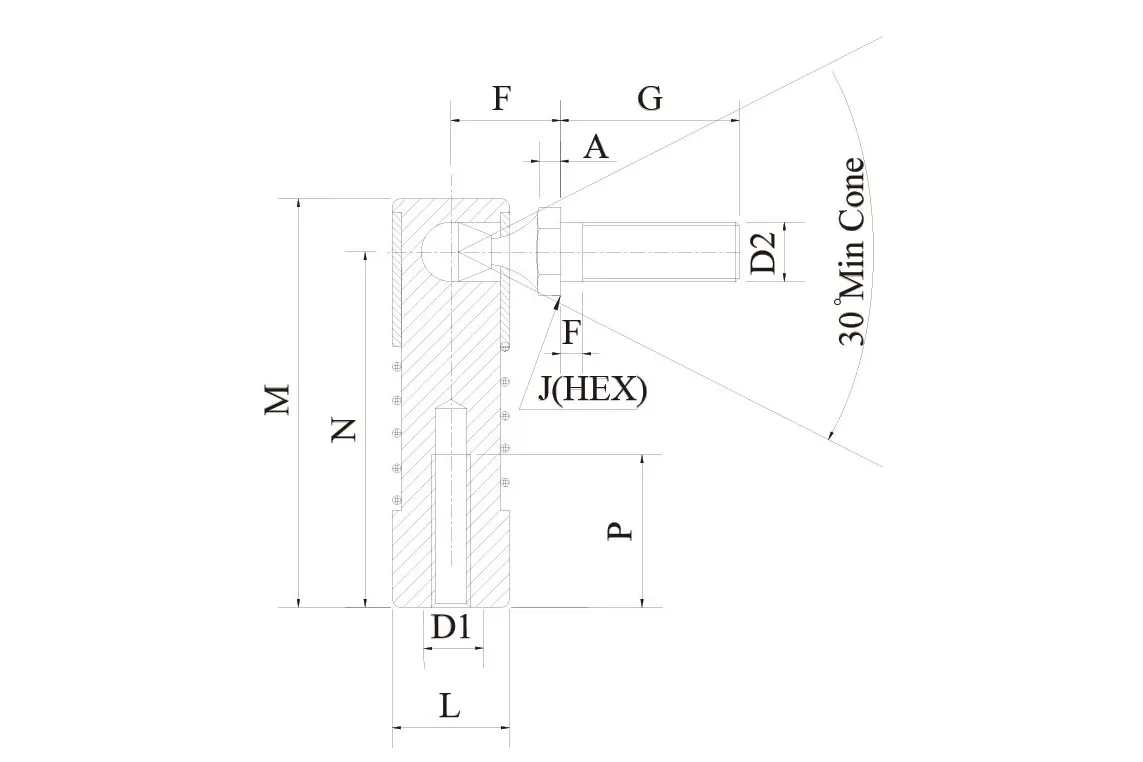

QI quick disconnect ball joint technical drawing

Matrice de référence rapide des séries

SérieNom du produitNorme / GéométrieRetenue / ÉtanchéitéUsage le mieux adapté
CSRotule coudée DIN 71802Coudée métrique à 90 degrésAgrafe de sécurité / capuchon anti-poussière en optionLiaison de commande métrique compacte
AIMRotule axiale équivalente GN 71802.1Traction-compression axiale métriqueTourillon axial retenu dans logementTransfert direct de force axiale
ESRotule à passe-caoutchoucCorps serti en poucesJoint passe-caoutchouc en caoutchoucLiaisons jardin, espaces verts et petits moteurs
QDRotule à déconnexion rapide – ressort intérieurDéconnexion rapide en poucesLibération à ressortLiaisons fréquemment entretenues
QIRotule à déconnexion rapide – ressort extérieurLibération rapide en poucesLibération à ressort extérieurLiaisons câble, pédale et libération rapide compacte

Composants associés

Tourillons à bille, logements à bille et quincaillerie de liaison

SYZ peut fournir la petite rotule à bille elle-même, ou les tourillons DIN, logements DIN et quincaillerie de liaison complète a

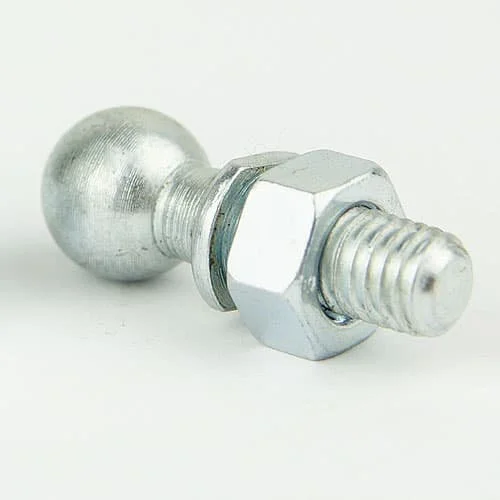

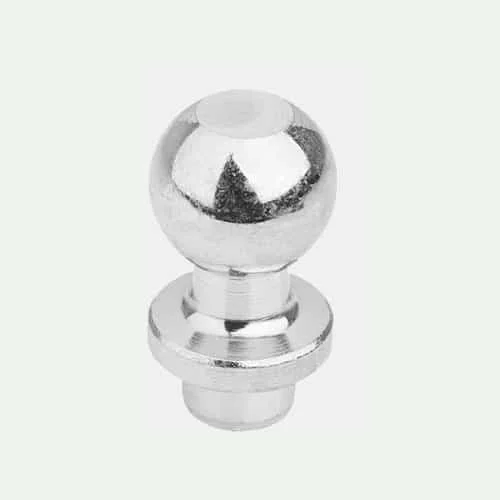

DIN 71803 ball stud for DIN 71802 angled ball jointDIN 71803 threaded ball stud

Tourillons à bille DIN 71803

Les tourillons à bille DIN 71803 sont couramment associés aux rotules coudées DIN 71802 et autres ensembles compacts bille-logement. Envoyez le

Demander un devis

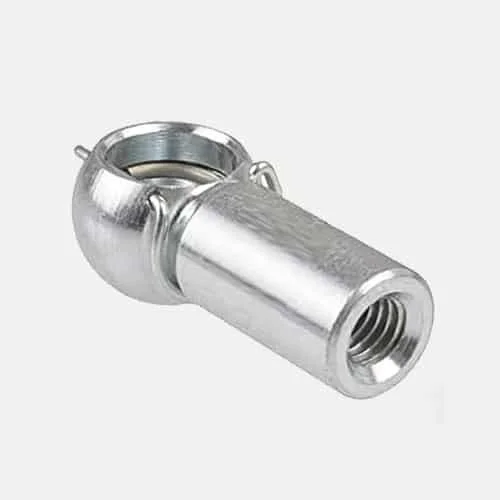

DIN 71805 ball socket with clipDIN 71805 carbon steel ball socket

Logements à bille DIN 71805

Les logements à bille DIN 71805 sont disponibles en acier au carbone ou inox avec clips de retenue pour ensembles de liaison compacts. L

Demander un devis

Comment choisir

Choisir par géométrie, méthode de libération et environnement

Commencez par la direction du mouvement et l’exigence de service, puis confirmez les dimensions sur la page de spécification dédiée.

1. Géométrie d’abord

CS pour liaison coudée à 90 degrés. AIM quand la charge doit voyager le long de l’axe de la tige. ES, QD ou QI quand le remplacement en pouces

2. Accès de service

QD et QI sont meilleurs là où la liaison est débranchée souvent. ES est un style serti scellé pour ensembles plus permanents. CS et

3. Environnement et matériau

L’acier au carbone zingué est standard. Sélectionnez passe-caoutchouc, capuchons anti-poussière, options inox ou aluminium quand corrosion, s

Applications

Liaisons à rotules à bille haute performance pour applications multiples

Les petites rotules à bille sont utilisées partout où articulation compacte, compensation de débattement et transfert de mouvement fiable léger à moyen sont nécessaires

Material Handling & General Linkages ball joint linkage application

Manutention & liaisons générales

Transfert de mouvement fluide et précis dans mécanismes de tri, positionnement et levage sur lignes de production automatisées et logisti

Agricultural & Heavy Machinery ball joint linkage application

Agriculture & engins lourds

Points de connexion flexibles pour commandes d’équipements, liaisons de bras hydraulique et équipements soumis à vibrations et service extérieur.

Solar Energy Systems ball joint linkage application

Systèmes d’énergie solaire

Suivi rotatif et compensation de débattement dans champs solaires où mouvement de liaison et dilatation thermique doivent être maîtrisés

Automotive Pedal, Shift & Throttle Linkages ball joint linkage application

Liaisons de pédale, boîte et accélérateur automobile

Liaisons légères de direction, pédale et commande où articulation compacte tourillon à bille est requise ; joints de suspension structurels néce

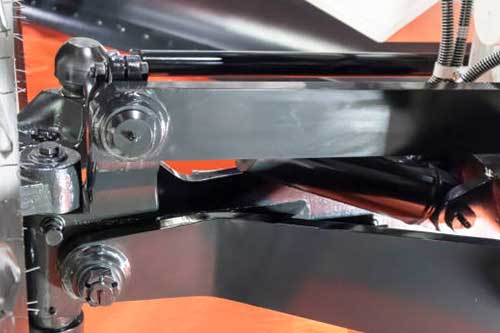

Hydraulic Damper Linkages ball joint linkage application

Liaisons d’amortisseurs hydrauliques

Articulation fluide et transfert de force fiable sous mouvement dynamique dans ensembles d’amortisseurs et de commande.

Garden Machinery & Lawn Equipment ball joint linkage application

Machines de jardin & équipements d’espaces verts

Liaisons de commande d’accélérateur, direction et réglage de hauteur de plateau pour tondeuses, débroussailleuses et équipements motorisés extérieurs.

Fabrication

Comment SYZ fabrique les petites rotules à bille

Des ébauches de tourillons à l’assemblage final, le processus se concentre sur résistance, finition de surface, résistance à la corrosion et contrôl

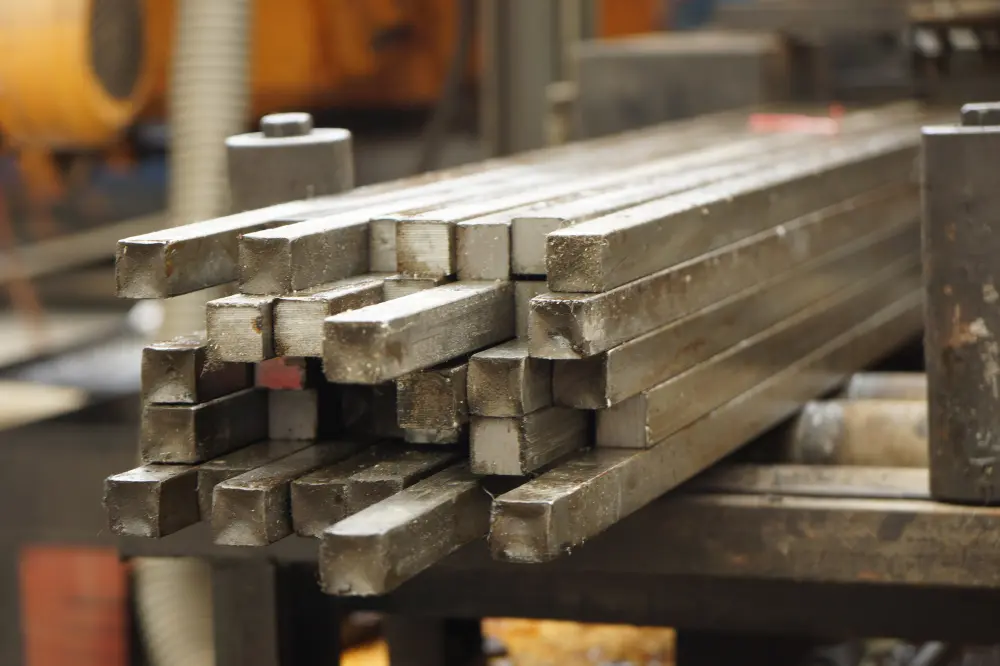

Forging or Bar-Cutting of Blanks for small ball joints
01

Forgeage ou découpe de barre des ébauches

Les tourillons à bille peuvent être forgés à chaud pour améliorer la structure de grain et la résistance, ou la barre peut être coupée pour séries plus petites. Loge

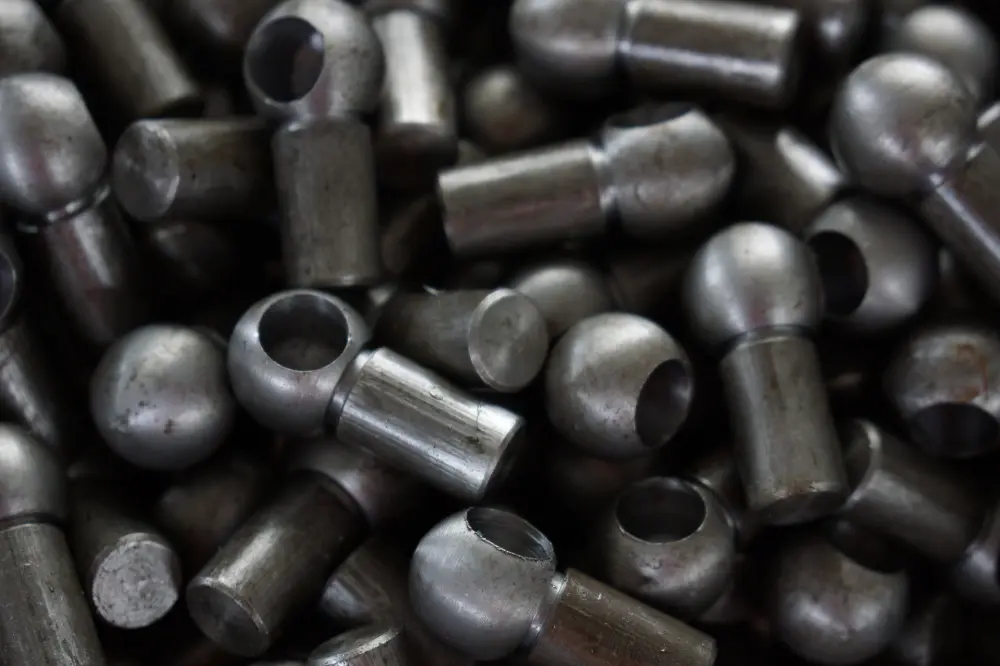

CNC Machining of Stud and Housing for small ball joints
02

Usinage CNC du tourillon et du logement

Tournage, fraisage, rectification et polissage de précision créent la tête sphérique, la queue filetée et les caractéristiques du logement. Tolérances serré

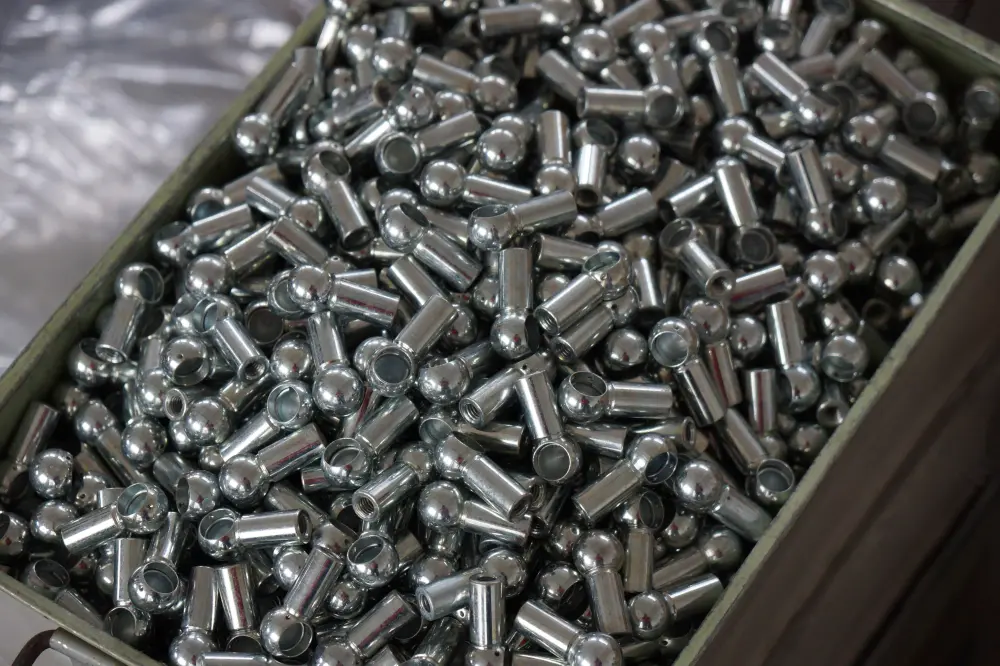

Surface Treatment for small ball joints
03

Traitement de surface

Zingage, noirissage, phosphatation, passivation ou revêtements antifriction peuvent être sélectionnés selon corrosion, frotteme

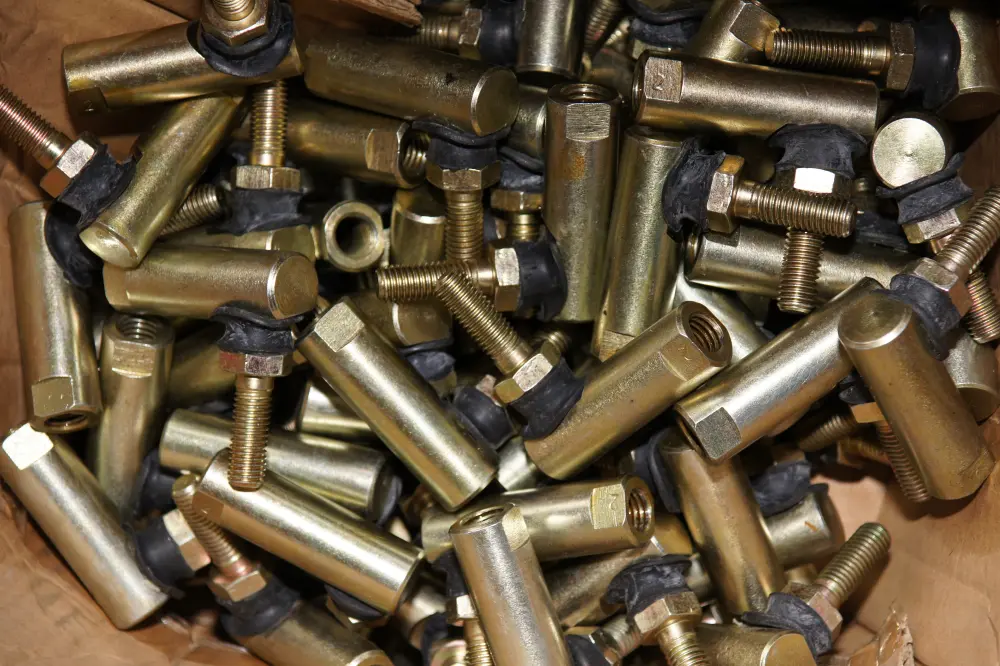

Assembly of Ball Into Housing for small ball joints
04

Assemblage de la bille dans le logement

Le tourillon à bille poli est inséré dans le logement avec interference contrôlée, puis retenu par frettage, sertissage ou for

Contrôle qualité & essais

Étapes d’inspection pour liaisons à rotules à bille fiables

Six contrôles principaux résument la décision de libération ; essais supplémentaires disponibles quand l’application les exige.

Raw material inspection for small ball joint quality control

Matière première

Contrôles d’acier et inox entrants avant usinage.

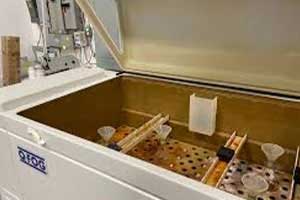

Salt spray test for small ball joint quality control

Brouillard salin

Évaluation de la résistance à la corrosion pour zingage et traitements de surface.

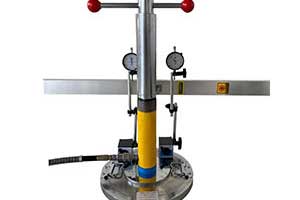

Load-bearing capacity test for small ball joints

Capacité de charge

Vérification de la performance de charge pour l’application spécifiée.

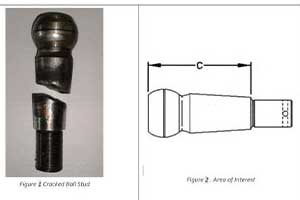

Ball stud break test for small ball joints

Rupture du tourillon à bille

Évaluation de la charge de rupture pour conditions de service sévères.

Oscillation angle test for small ball joints

Angle d’oscillation

Validation de l’angle de mouvement maximal contre la série sélectionnée.

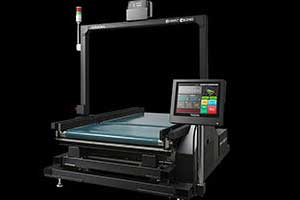

Dimensional measurement for small ball joints

Dimensions

Inspection dimensionnelle pour prévenir les défauts d’assemblage.

Essais supplémentaires pour programmes qualifiés disponibles+

Courants de Foucault

Détection de fissures et défauts de surface sur composants critiques.

Durabilité

Évaluation du mouvement et de l’usure à long terme.

Boue & eau

Contrôles d’exposition environnementale pour service extérieur.

Cyclage thermique

Vérification des performances sous variations de température.

Couple

Contrôles de force d’oscillation et de rotation pour mouvement du tourillon à bille.

Apparence

Inspection visuelle pour retirer les produits présentant des défauts de surface.

Solution complète

Kits d’application et produits associés

Au-delà des rotules à bille individuelles, SYZ peut aider à regrouper logements, tourillons, tiges, extrémités de câble, kits d’extension et liaisons spécifiques à l’applicati

Double ball-joint linkage kit with compact ball joints

Kit de liaison à double rotule à bille

Ensembles de liaison à double rotule à bille, tourillons et kits de quincaillerie pour montages compacts de contrôle de mouvement.

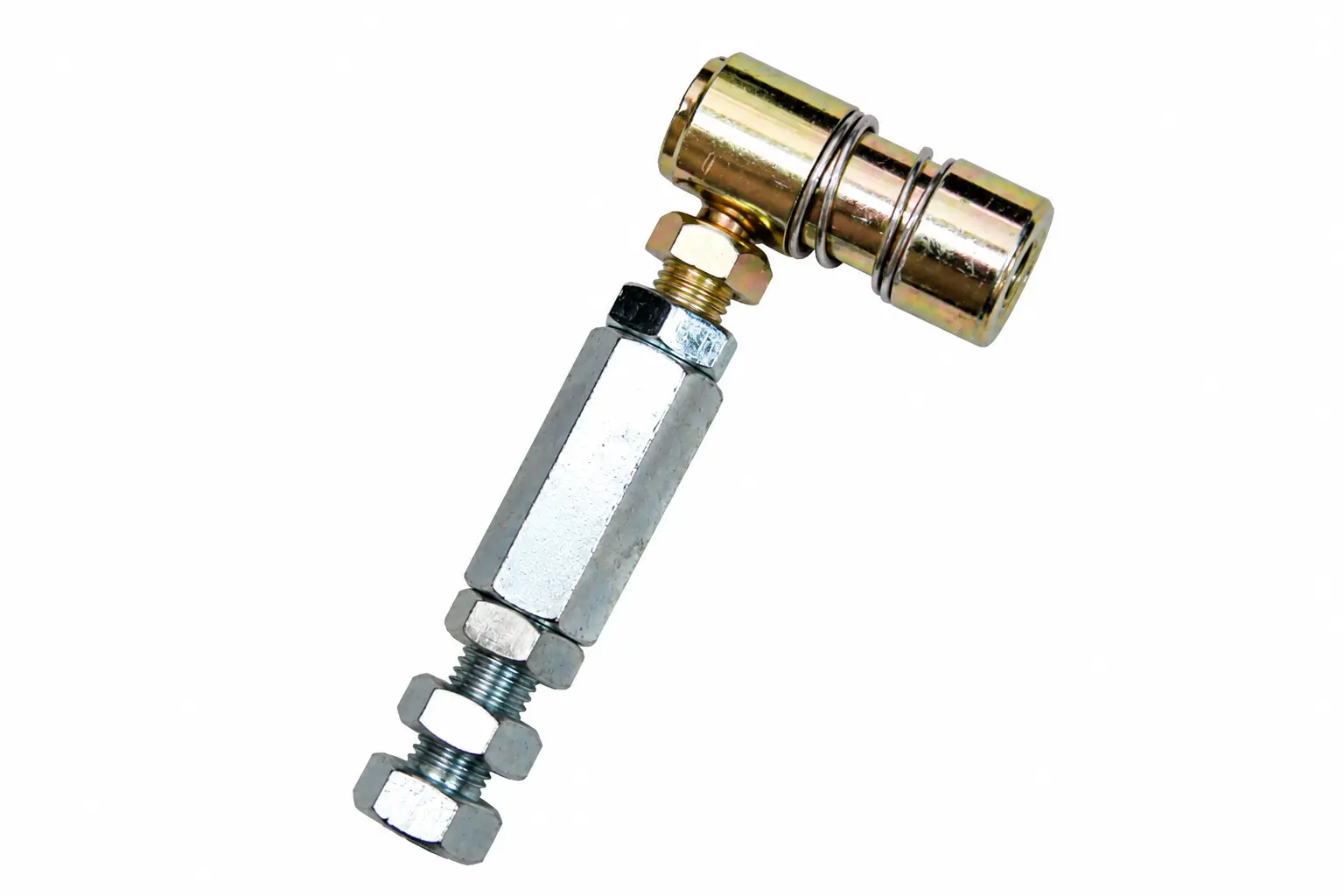

Ball Joint Linkage Extension Kit

Kit d’extension de liaison à rotules à bille

Tiges d’extension, logements et tourillons à bille fournis en ensembles de liaison appariés.

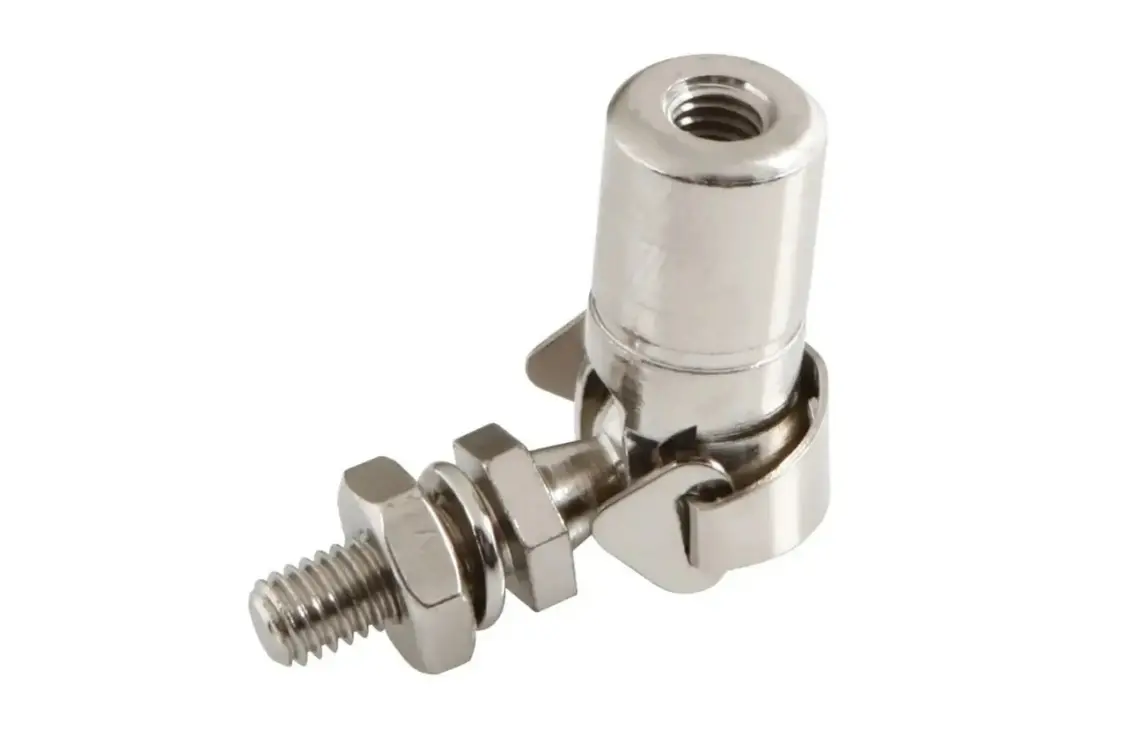

Ball Joint Throttle Linkage

Liaison d’accélérateur à rotules à bille

Logements de liaison d’accélérateur, rotules coudées, tourillons et quincaillerie associée pour commandes de véhicules et petits moteurs.

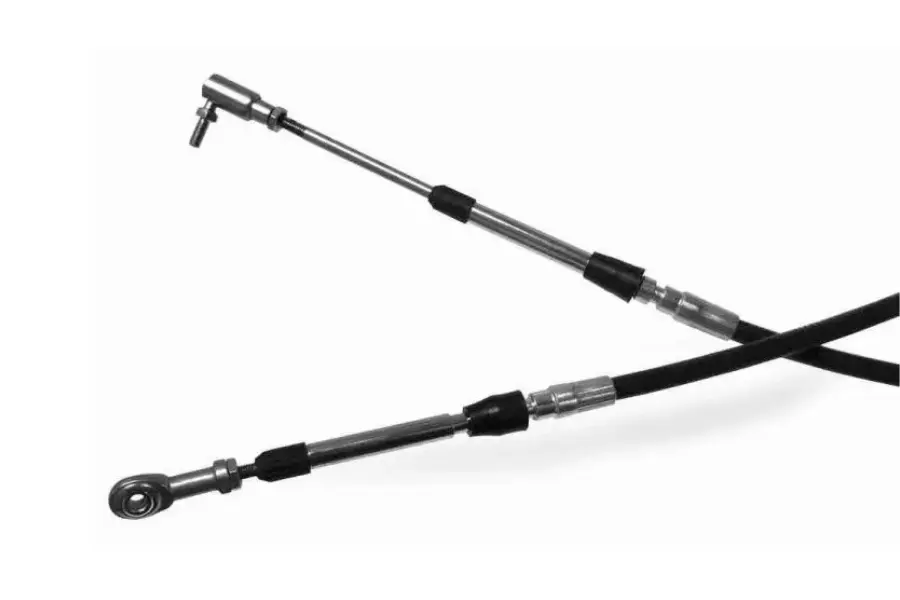

Shifter Cable Kit

Kit de câble de boîte de vitesses

Quincaillerie d’extrémité de câble et options de liaison à rotule pour ensembles de câbles de boîte et de commande.

Compléter la liaison

Quincaillerie de liaison associée

Standard and custom linkage rod assemblies

Tiges de liaison

Tiges de connexion LCR pour ensembles réglables à petites rotules à bille.

 Zinc-plated jam nuts for rod ends

Contre-écrous

Verrouillent la position de filetage sélectionnée dans une liaison de commande compacte.

 Clevis rod ends for pinned connections

Fourches

Utilisez une fourche quand une connexion à fourche et axe est plus adaptée.

 Rod ends and heim joints group shot

Rotules et Heim Joints

Mise à niveau quand l’ensemble exige un joint sphérique fileté à charge plus élevée.

 Industrial weld-on ball joint feature image

Rotules industrielles à souder

Une solution à souder plus lourde pour gabarits et panneaux industriels.

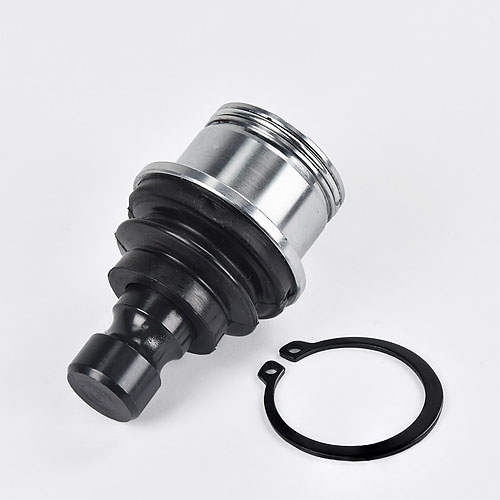

 Heavy-duty ATV UTV lower ball joint

Rotules ATV/UTV service lourd

Une option de suspension dédiée quand la charge dépasse un petit joint de commande.

FAQ

Questions courantes sur les petites rotules à bille

À quoi sert une rotule coudée DIN 71802 ?+
Une rotule coudée DIN 71802 connecte et guide les pièces mobiles de liaison là où un joint compact tourillon à bille à 90 degrés est nécessaire.
Quelle différence entre les rotules axiales de style DIN 71802 et GN 71802.1 ?+
Les rotules coudées DIN 71802 utilisent une configuration de tourillon à 90 degrés. Les rotules axiales de style GN 71802.1 transmettent poussée et traction
SYZ peut-il fournir des tourillons à bille DIN 71803 et des logements à bille DIN 71805 ?+
Oui. SYZ peut chiffrer des tourillons à bille, logements à bille, logements avec clips et quincaillerie de liaison associée comme composants séparés ou comme p
Quelle différence entre les rotules à déconnexion rapide QD et QI ?+
QD utilise un mécanisme de déconnexion rapide à ressort intérieur. QI utilise une configuration de libération rapide à ressort extérieur. Les deux supportent un servi
Quand choisir les rotules à passe-caoutchouc ES ?+
Choisissez ES quand la liaison bénéficie d’un passe-caoutchouc pour l’étanchéité à la poussière, la rétention de graisse et l’amortissement des vibrations, comme le
Des options de rotules à bille en inox ou aluminium sont-elles disponibles ?+
Oui. L’acier au carbone zingué est standard pour de nombreuses séries, tandis que des options inox et aluminium peuvent être étudiées p
Quelles informations dois-je fournir pour un devis ?+
Envoyez la série, taille et pas du filetage, diamètre de bille, style de tourillon, finition requise, quantité, environnement d’application, dessin
Quels sont votre MOQ et délai pour les petites rotules à bille ?+
Les échantillons peuvent être planifiés sous 20 jours environ. La production est typiquement de 25 jours et le MOQ de production habituel est 100–300 pcs par référence ;

Outils d’ingénierie

Calculatrices pour cette famille de produits

Calculatrice de couple de serrage des boulons

Guides d’achat

Guides des petites rotules à bille

Petites rotules à bille
Joints compacts tourillon-logement pour liaisons légères de commande et positionnement.

Directe usine

Demander un devis

Envoyez votre série de rotule à bille et vos exigences de quantité. Nous répondons avec un devis complet sous 24 heures.

Nous répondons sous 24 heures · Directe usine · Pas de spam, jamais · Pour demandes urgentes, e-mail[email protected] directement

🍪
We Use Cookies
