Guide d’achat des rotules de direction
Une rotule de direction est l’articulation d’usure qui relie la barre de direction ou la barre de renvoi à la fusée ou au levier de direction. Ce guide explique les voies OEM et conversion heim, le fonctionnement du réglage
Qu’est-ce qu’une rotule de direction ?
, qui détermine comment la bille glisse (métal graissé, PTFE autolubrifié, nylon ou bronze), et laA rotule de direction est l’articulation de liaison de direction au bout d’une barre de direction ou d’une barre de renvoi. Les rotules type OEM utilisent un tourillon conique, écrou à crémaillère/cannelé, soufflet de graissage et queue filetée — l’articulation d’usure conçue pour être remplacée en service. La direction tout-terrain sur mesure remplace souvent par des rotules (articulations heim) plus des entretoises de débattement et des leviers de direction percés.
SYZ accompagne les deux voies — plus les manchons filetés, contre-écrous, entretoises et adaptateurs de tube qui complètent un système de direction. Envoyez le cône, le filetage et la longueur d’axe en axe pour chiffrer l’une ou l’autre voie.
- Aussi appelées
- Rotule de direction · extrémité de barre de renvoi
- Fonction principale
- Articulation d’usure de la liaison de direction à la fusée
- Deux voies
- Tourillon conique OEM · conversion heim
- Réglage
- Manchons filetés droite + gauche
Anatomie : deux constructions de direction
Bague / RevêtementLes deux voies de direction utilisent des quincailleries différentes — comprendre chaque construction rend le choix lisible.
Tourillon conique (OEM)
L’élément d’usure OEM : un tourillon conique se loge dans un cône correspondant de fusée ou de levier, retenu par écrou à crémaillère et goupille, avec soufflet de graissage étanchéifiant le joint.
Queue filetée
La queue filetée du tourillon se visse dans la barre ou le manchon de réglage ; les filetages gauche et droite aux extrémités opposées forment le classique régleur de parallélisme en lanterne.
Conversion en articulation heim
La voie tout-terrain : une rotule sphérique en chromoly boulonnée au travers d’un levier percé, avec entretoises grand débattement préservant la course de direction et un tube chromoly/DOM entre les deux.
Manchons & régleurs
Adaptateurs de tube, bungs à souder, régleurs de liaison ou manchons lanterne assurent le réglage de parallélisme/longueur sans retirer les extrémités.
Rotule de direction type OEM
Tourillon conique avec soufflet et écrou à crémaillère — compatibilité OEM directe pour tracteurs, quads, UTV, matériel de jardin, camions et machines. Graissables et scellés, dimensionnés par cône et filetage.
La bonne voie pour le service de remplacement et tout montage devant conserver fusées et leviers d’origine.
Direction à articulation heim
Une rotule sphérique boulonnée avec entretoises de débattement sur un tube chromoly/DOM — révisable, très résistante et réglable via adaptateurs de tube et contre-écrous.
Exige des leviers percés ou sur mesure ; le compromis pour la résistance et la réparabilité d’une direction tout-terrain fabriquée.
Ce que fait une rotule de direction dans le système
Comme le joint est fileté, il sert aussi de régulateur de longueur de la liaison. Une paire droite/gauche fonctionne comme une lanterne : faire tourner le tube ou le régleur modifie la longueur totaleQuatre missions d’ingénierie — chacune correspond à une décision de quincaillerie.
Transmettre la force de direction
Le joint porte la charge de direction en traction-compression du rack ou du levier Pitman vers la fusée — dimensionnez tourillon/cône ou heim selon les efforts de direction du véhicule.
Absorber le mouvement angulaire
Le débattement de suspension balaie la fusée en arc tandis que la barre reste quasi rectiligne — le tourillon ou le heim absorbe cette géométrie changeante.
Régler et tenir le parallélisme
Les manchons filetés et extrémités droite/gauche règlent le parallélisme ; contre-écrous ou colliers de manchon le verrouillent contre les chocs de route.
Vivre comme pièce d’usure
Les joints OEM sont conçus pour s’user et se remplacer — soufflets et graissage prolongent la vie ; les heims échangent les soufflets contre des roulements sphériques révisables à forte charge.
Où les rotules de direction tombent en panne
- Commander par modèle de véhicule sans confirmer taille et sens du cône.
- Mélanger les filetages gauche/droite si bien que le manchon ne peut pas se régler.
- Conversions heim sans entretoises de débattement — grippage et tourillons pliés.
- Rouler avec des soufflets déchirés — la contamination détruit vite le joint conique.
Matériaux sur les deux voies
Acier au carboneLe choix du matériau suit la voie : acier forgé pour les tourillons OEM, chromoly traité pour la conversion heim.
Tourillons type OEM
Remplacement forgéJoints à tourillon conique forgé en géométrie OEM — équivalés par référence, cône et filetage pour un remplacement direct.
Heim 4130 chromoly
Conversion tout-terrainRotules chromoly traitées (classe JMX/HJMX) pour direction fabriquée — capacité de charge élevée et service révisable.

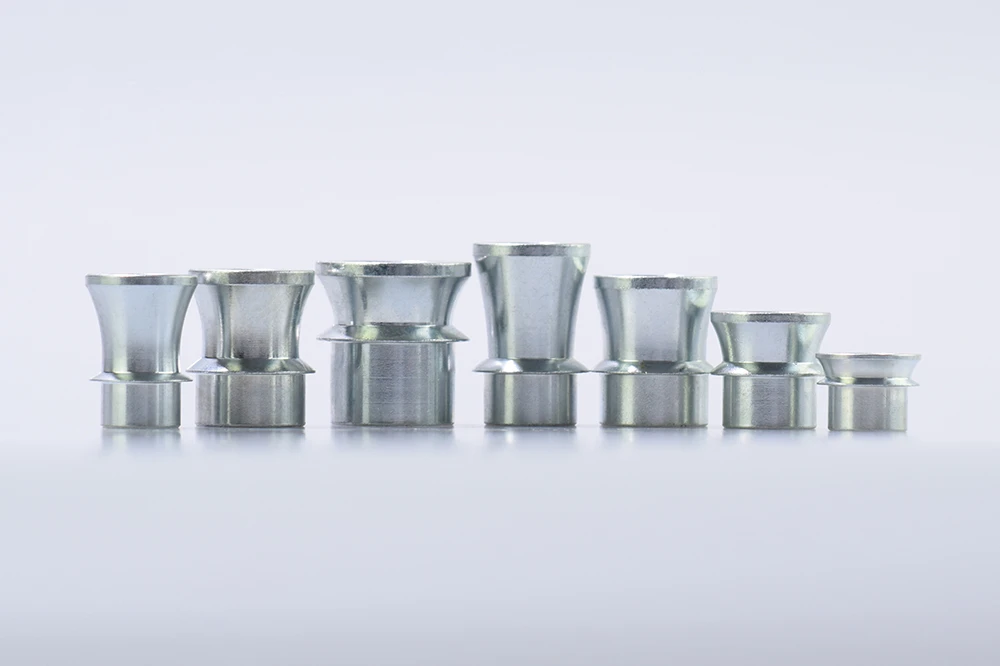

Entretoises de débattement
Course de directionDes entretoises inox ou acier élargissent l’angle de travail et centrent le heim dans les leviers percés — quincaillerie obligatoire sur la voie de conversion.
Manchons & régleurs
Réglage du parallélismeAdaptateurs de tube, régleurs de liaison et manchons lanterne assurent le réglage droite/gauche sans retirer les extrémités.
Matériaux et finitions
Traitement de surfaceLa quincaillerie de direction vit dehors — les finitions suivent chaque famille de composants.
| Corps en acier au carbone et chromoly | Applied to | Revêtement sacrificiel — le zinc se corrode préférentiellement et protège l’acier de base en service industriel général. | Zingage jaune |
|---|---|---|---|
| Zingage | Tourillons OEM, manchons, régleurs | Voie OEM | Protection anticorrosion sacrificielle sur la quincaillerie de direction de remplacement. |
| Chromoly, traité | Heims, adaptateurs | Voie de conversion | 4130 traité pour la résistance ; finition à la fabrication. |
| Entretoises inox | Quincaillerie de débattement | Voie de conversion | Entretoises SG inox pour climats favorables à la corrosion. |
| Soufflets & graissage | Tourillons OEM | Voie OEM | Le système d’étanchéité des joints coniques — à inspecter et graisser en service. |
Les finitions des composants suivent la page de spécification de chaque pièce — voir les rotules et les entretoises pour le détail.
Où les rotules de direction font leurs preuves
ApplicationsLes deux voies de direction, du remplacement OEM à la fabrication entièrement personnalisée.
Direction OEM et agricole
Tracteurs, quads, UTV, matériel de jardin, camions et machines — équivalés par référence ou par dimensions complètes.
Tourillons OEMDirection tout-terrain / fabriquée
Barres de direction et renvois personnalisés : tubes chromoly/DOM, bungs à souder, contre-écrous, gros heims chromoly.
JMXHJMXEntretoisesManchons & régleurs de barre de direction
Réglage du parallélisme et de la longueur sans retirer les extrémités — confirmez l’agencement droite/gauche de la paire.
LBATurnbucklesKits de direction complets
Barre ou renvoi + extrémités + contre-écrous + entretoises, assemblés à la longueur d’axe en axe.
Tiges de liaisonComment choisir : 5 étapes, puis le tableau des voies
Référence de sélectionChoisir la voie
Remplacement sur leviers d’origine → tourillons coniques OEM. Direction tout-terrain fabriquée → conversion heim avec rotules chromoly et entretoises.
Confirmer la géométrie
OEM : diamètre et sens du cône, filetage, longueur du tourillon. Heim : alésage, taille de boulon et épaisseur de levier pour le joint percé.
Planifier le réglage
Choisissez manchons/régleurs en agencement droite/gauche pour régler le parallélisme en place ; prévoyez contre-écrous ou colliers pour le verrouiller.
Dimensionner le tube
Pour les liaisons fabriquées : tube chromoly/DOM dimensionné selon la charge, avec un adaptateur de soudure à droite et un à gauche.
Planifier le service
Les joints OEM sont des pièces d’usure — soufflets et graissage. Les heims sont révisables — spécifiez des entretoises pour ne pas perdre de course.
| Besoin de l’acheteur | Voie recommandée | Quincaillerie | Où |
|---|---|---|---|
| Voies de solution de direction | |||
| Remplacement type OEM | Joints à tourillon conique | Équivalence par référence / cône / filetage | Voir |
| Direction heim tout-terrain | Rotules chromoly + entretoises de débattement + adaptateurs de tube | Classe JMX / HJMX | 7075-T6, anodisé rouge / noir |
| Manchon de réglage de barre de direction | Adaptateurs de tube / régleurs de liaison / lanternes | Paires droite + gauche | 7075-T6, anodisé rouge / noir |
| Kit de barre de direction complet | Barre de direction / renvoi + extrémités + contre-écrous + entretoises | Fabriqué à la longueur | 7075-T6, anodisé rouge / noir |
| Rotule de direction compacte | Rotules à bille / liaisons à rotules | Circuits légers | 7075-T6, anodisé rouge / noir |
Vous construisez la liaison complète ? Voir les tiges de liaison pour des ensembles réglables complets, et les entretoises de rotule pour la quincaillerie de course de direction.
Obtenir de l’aide pour la sélectionQuestions des acheteurs de rotules de direction
FAQQ1Quelles mesures faut-il pour chiffrer une rotule de direction ?
Q2Direction type OEM ou à articulation heim ?
Q3Pourquoi les barres de direction utilisent-elles des filetages droite et gauche ?
Q4Les conversions heim ont-elles besoin d’entretoises ?
Q5Les heims sont-ils plus résistants que les rotules de direction OEM ?
Sélection de rotules de direction ou de quincaillerie ?
Envoyez-nous cône, filetage et longueur d’axe en axe — ou la liste complète des pièces de conversion heim. Les ingénieurs SYZ répondent avec la bonne voie de direction et des prix usine directs.
