Lanternes de tendeur à barre hexagonale femelle-femelle pour liaisons réglables
Lanternes de tendeur et barres hexagonales de réglage pour rotules

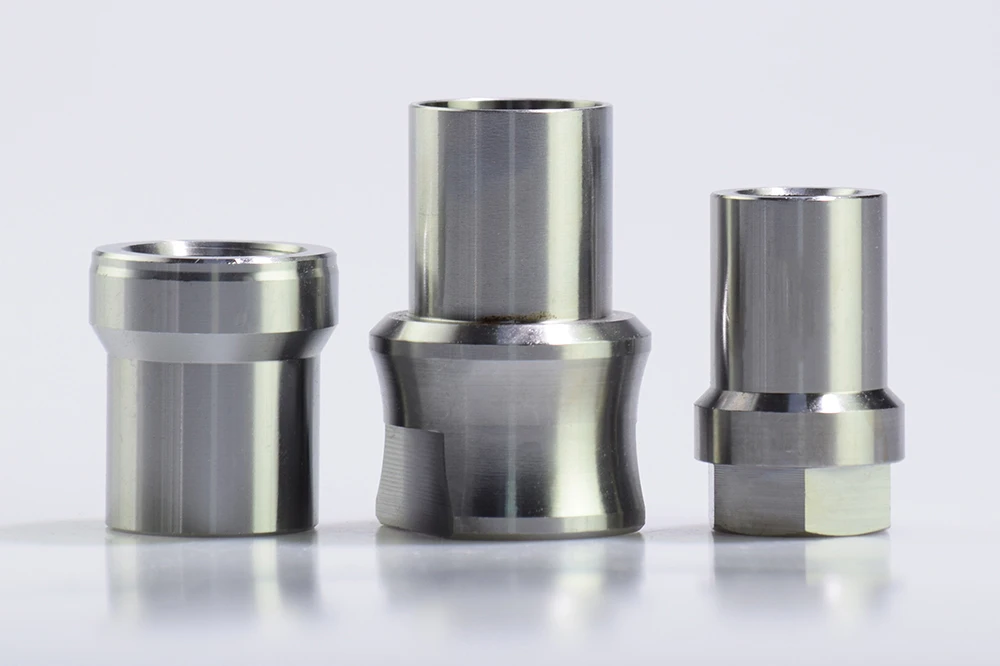

Une lanterne de tendeur est le moyen le plus rapide de réaliser une liaison réglable : vissez une rotule à chaque extrémité et faites tourner la barre hexagonale pour régler la longueur. Les lanternes de tendeur à barre hexagonale femelle-femelle SYZ couvrent des filetages de 10-32 à 3/4-16 en 161 configurations et plusieurs longueurs, avec des extrémités RH/LH pour un réglage sur l’ensemble monté et des plats de clé pour un serrage facile. Pour les filetages de rotule de 7/8″ et plus, utilisez des adaptateurs de tube en tube chromoly.
Aperçu
Qu’est-ce qu’une lanterne de tendeur à barre hexagonale ?
Offre produits
Série
| Série | Type | Filetage / dimensionnement | À retenir |
|---|---|---|---|
| Lanterne de tendeur à barre hexagonale | Femelle-femelle | Filetage 10-32 à 3/4-16, plusieurs longueurs | 161 configurations ; pour rotules et fourches |
161 Configurations Publiées
Matrice filetage, hexagone et longueur des lanternes de tendeur
Choisissez d’abord le filetage de la rotule à raccorder, puis confirmez la longueur de corps et l’hexagone disponibles. Chaque ligne renvoie vers le tableau de dimensions publié ; les références exactes, les longueurs filetées et les plages de réglage restent sur la fiche technique.
| Filetage femelle | Hexagone entre plats | Plage de longueurs de corps | Nombre de références | Alésage typique de la rotule raccordée |
|---|---|---|---|---|
| 10-32 | 0.375″ | 2″–17.75″ | 22 | Rotule typique à alésage de 3/16″ avec filetage mâle 10-32 |
| 1/4-28 | 0.438″ | 3″–24″ | 22 | Rotule typique à alésage de 1/4″ avec filetage mâle 1/4-28 |
| 5/16-24 | 0.5″ | 3″–24″ | 25 | Rotule typique à alésage de 5/16″ avec filetage mâle 5/16-24 |
| 3/8-24 | 0.563″ | 3″–24″ | 22 | Rotule typique à alésage de 3/8″ avec filetage mâle 3/8-24 |
| 7/16-20 | 0.688″ | 3″–4″ | 2 | Rotule typique à alésage de 7/16″ avec filetage mâle 7/16-20 |
| 1/2-20 | 0.75″ | 2.5″–23″ | 22 | Rotule typique à alésage de 1/2″ avec filetage mâle 1/2-20 |
| 5/8-18 | 0.875″ | 4″–26″ | 23 | Rotule typique à alésage de 5/8″ avec filetage mâle 5/8-18 |
| 3/4-16 | 1″ | 4″–26″ | 23 | Rotule typique à alésage de 3/4″ avec filetage mâle 3/4-16 |
Toutes les pièces listées actuellement sont en acier au carbone avec zingage argenté. Les filetages métriques, les hexagones spéciaux et les longueurs sur mesure font l’objet d’un devis séparé ; le programme standard de 161 références est en pouces UNF.
Guide d’ingénierie
Guide de sélection
Usages industriels
Applications
Liaisons de suspension/direction réglables, linkages de commande, ensembles de tension et d’alignement, et toute liaison à rotule nécessitant un réglage de longueur répétable.
Guide technique
Comment fonctionne une lanterne de tendeur à barre hexagonale — et quel régulateur choisir
L’astuce de la lanterne, ce sont les filetages opposés : une extrémité RH, l’autre LH. Vissez une rotule mâle à chaque extrémité ; en tournant le corps hexagonal, les deux extrémités sont tirées vers l’intérieur (ou poussées vers l’extérieur) en même temps — vous modifiez ainsi la longueur montée sans débrancher l’une ni l’autre extrémité. La forme hexagonale fournit des plats de clé pour la tourner et la maintenir pendant le blocage.
Un réglage propre :
- Vissez une rotule à chaque extrémité (extrémité RH ↔ rotule RH, extrémité LH ↔ rotule LH).
- Tournez le corps à la longueur voulue en conservant l’engagement complet du filetage aux deux extrémités.
- Bloquez chaque rotule avec un contre-écrou contre le corps de la lanterne.
Avec 161 configurations pour des filetages de 10-32 à 3/4-16 et plusieurs longueurs, accordez le filetage femelle (et son sens) à vos rotules et choisissez une longueur couvrant votre plage de réglage avec du filetage en réserve.
Détail d’ingénierie
Engagement de filetage, fenêtres d’inspection et réglage sûr
Le risque caché de toute liaison à lanterne, c’est la fin du filetage : réglée trop longue, la rotule se dévisse jusqu’à ce que quelques filets seulement tiennent — une panne qui n’attend que de se produire. Deux sauvegardes :
- Engagement minimal — gardez chaque rotule vissée d’au moins un diamètre de filetage (davantage pour les liaisons critiques pour la sécurité). Près de la limite, passez à un corps de lanterne plus long, pas à plus de filetage sorti.
- Fenêtre d’inspection — certains constructeurs percent un petit trou témoin dans le corps pour rendre l’extrémité du filetage visible ; si vous voyez le filet par le trou, l’engagement est suffisant. À défaut, marquez les rotules à l’insertion minimale de sécurité avant le réglage final.
Modes de défaillance :
| Symptôme | Cause | Prévention |
|---|---|---|
| La liaison s’allonge / se desserre en service | Pas de contre-écrous ; vibrations | Bloquez les deux extrémités par contre-écrous contre le corps ; revérifiez après le rodage |
| La rotule se retire sous charge | Engagement de filetage insuffisant | Conservez un engagement ≥ ~1× le diamètre du filetage ; dimensionnez le corps pour la plage |
| Réglage impossible sur le véhicule | Corps rond, aucune prise | La barre hexagonale offre des plats de clé — maintenez le corps en tournant |
| Filetages croisés / sens mélangés | RH/LH inversés | Accordez la rotule RH à l’extrémité RH, la LH à la LH ; vérifiez avant le montage |
FAQ
Questions fréquentes
À quoi sert une lanterne de tendeur ?
Pourquoi femelle-femelle avec filetages RH/LH ?
Quels filetages sont disponibles ?
Lanterne de tendeur ou jack screw ?
Sont-ils des lanternes de tendeur pour câble ?
Ai-je besoin de contre-écrous ?
