Les Johnny Joints sont des articulations de suspension tout-terrain renforcées, conçues pour offrir plus de souplesse et de durabilité que les bagues en caoutchouc d’origine. On les trouve couramment sur les véhicules tout-terrain, où le débattement et l’articulation de la suspension sont essentiels. Comparés aux articulations standard, les Johnny Joints sont plus durables et plus faciles à entretenir et à reconstruire. C’est une option pratique pour tous ceux qui utilisent une suspension tout-terrain.

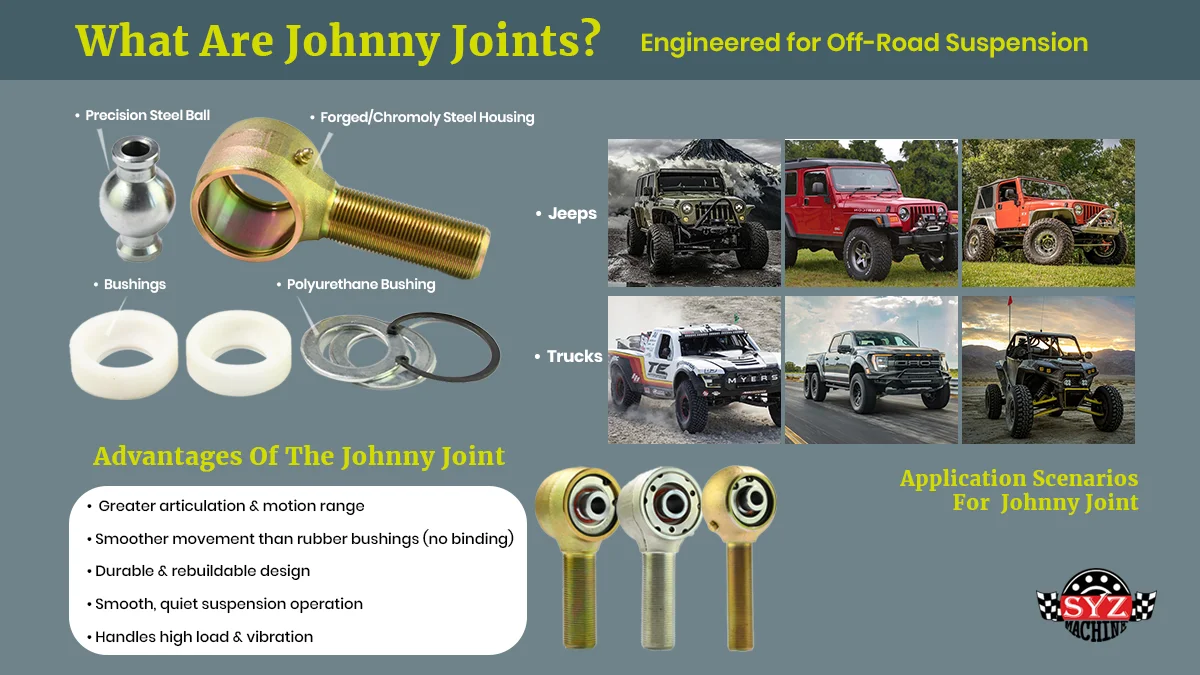

Qu’est-ce que les Johnny Joints ?
Le Johnny Joint est une articulation de suspension spécialisée inventée par John Currie pour dépasser les limites des bagues en caoutchouc standard. Il se compose d’une bague en polyuréthane , d’une bille en acier et d’un corps en chrome-molybdène . Cette conception, qui enserre la bague en polyuréthane autour de la bille en acier, offre une amplitude de mouvement supérieure à celle des bagues en caoutchouc. Là où les bagues standard ne tolèrent que quelques degrés de débattement avant de se bloquer, le Johnny Joint offre une plage de rotation et d’arc plus vaste, permettant à votre système de suspension de fonctionner plus librement.
Autre atout du Johnny Joint : sa facilité de réparation et de reconstruction. Plutôt que de remplacer des pièces entières ou d’extraire laborieusement des bagues en caoutchouc usées, il suffit d’outils simples et d’un kit de reconstruction. Cela signifie une durée de vie plus longue, des coûts à long terme réduits et des performances constantes.
En bref, le Johnny Joint est bien plus qu’un simple composant de suspension : c’est une solution durable et haute performance conçue pour les Jeeps, les pick-up et autres applications tout-terrain ou camions lourds.
Pourquoi le Johnny Joint est-il important ?
Dans tout système de suspension tout-terrain, le choix de la bonne articulation fait la différence entre une conduite souple et des réparations constantes. Le Johnny Joint est conçu pour absorber les chocs, réduire le bruit et permettre un angle d’articulation bien supérieur à celui des bagues en caoutchouc d’origine, voire des rotules Heim métalliques. Pour les constructeurs qui veulent une articulation silencieuse sans sacrifier la résistance, le Johnny Joint s’impose.
Comparaison rapide :
| Caractéristique | Bague en caoutchouc | Rotule Heim | Johnny Joint |
|---|---|---|---|
| Durabilité | S’use rapidement | Très résistante mais brutale | Durable et reconstruisible |
| Bruit | Silencieuse mais flexibilité limitée | Bruyante, transmet les vibrations | Silencieuse et souple |
| Amplitude de mouvement | Articulation limitée | Articulation élevée | Articulation à grand angle |
| Entretien | Non réparable | Nettoyage fréquent nécessaire | Reconstruisible, entretien facile |
Avantages de performance :
- Réduit les vibrations dures et la transmission des chocs.
- Offre une conduite plus souple et plus silencieuse, même sur routes dégradées.
- Fournit l’articulation exigée par la conduite tout-terrain professionnelle.
- Sa conception facile d’entretien prolonge la durée de vie du produit.
Applications du Johnny Joint
Des véhicules tout-terrain aux camions, les Johnny Joints améliorent la performance de la suspension. Ils sont couramment utilisés dans les configurations à 4 barres, les bras de suspension et les bras de traction, apportant une articulation plus souple, une meilleure durabilité et un meilleur confort de conduite.
1. Applications en suspension à 4 barres
Le Johnny Joint est très populaire dans les suspensions à 4 barres car il permet à chaque bras de se déplacer de façon indépendante tout en conservant l’alignement et en réduisant les contraintes sur les points de fixation. Face aux bagues en caoutchouc traditionnelles, qui ont tendance à se bloquer ou à s’user rapidement sous de fortes charges, le Johnny Joint offre de grands degrés de mouvement et une rotation souple, ce qui le rend idéal pour les environnements tout-terrain et les applications lourdes.
Dans les suspensions à 4 barres haute performance, les barres supérieures et inférieures sont généralement reliées au châssis et à l’essieu par des Johnny Joints. Cette conception offre une amplitude de mouvement plus large, réduit efficacement le blocage de la suspension et aide le véhicule à conserver un contact stable des pneus sur les surfaces irrégulières. C’est pourquoi les préparateurs tout-terrain et les ingénieurs choisissent souvent des suspensions à 4 barres avec Johnny Joints pour les Jeeps et les camions, afin d’améliorer leurs performances et leur fiabilité en tout-terrain.
- Souplesse de suspension accrue
- Résiste aux chocs et aux vibrations sous fortes charges
- Durable, entretenable et reconstruisible pour un usage à long terme
Pour les utilisateurs qui souhaitent améliorer la suspension de leur véhicule tout-terrain, l’utilisation de Johnny Joints dans une suspension à 4 barres peut améliorer considérablement les performances et la durabilité. En savoir plus sur le système de suspension à 4 barres
2. Applications aux bras de suspension (control arms)
Les bras de suspension sont un élément central de tout système : ils relient les parties haute et basse et influent directement sur la précision de direction et la stabilité du véhicule. L’application de Johnny Joints au bras permet à ce point de connexion critique de conserver des variations angulaires fluides et une grande résistance à la charge dans des conditions d’utilisation complexes. Pour les véhicules tout-terrain, cela signifie maintenir une position stable des roues, même lors d’impacts à haute vitesse ou sur des pistes cabossées.
Face aux bagues en caoutchouc, les Johnny Joints ne génèrent pas de contrainte excessive lors des débattements à grand angle et ne transmettent pas les bruits et vibrations indésirables des rotules Heim. Ils trouvent l’équilibre entre durabilité et confort, élargissent la plage de fonctionnement du bras et offrent une conduite plus silencieuse.
Dans les solutions d’amélioration pour Jeep et camions, les bras équipés de Johnny Joints sont couramment utilisés pour améliorer
- La réponse de direction – maintien d’un parallélisme précis des roues
- La capacité tout-terrain – augmentation du débattement de suspension
- La longévité – conception reconstruisible pour une fiabilité durable et un entretien plus simple
Les bras de suspension équipés de Johnny Joints ne sont pas seulement un remplacement durable : ils offrent aussi des performances et un confort améliorés.
3. Applications aux bras de traction (trailing arms)
Contrairement aux bras de suspension, qui guident principalement la position des roues, les bras de traction supportent l’essentiel des forces longitudinales générées lors du freinage et de l’accélération. Un point de fixation à Johnny Joint permet au bras de traction de pivoter souplement, évitant le blocage de la suspension et réduisant l’usure des autres composants. Cela signifie une meilleure traction sur sol meuble et une réponse d’accélération plus prévisible à haute vitesse dans le désert ou en franchissement de rochers.
- Ils maintiennent un alignement précis de l’essieu sous fortes charges et couple élevé.
- Ils offrent une extension et une compression contrôlées de la suspension pour les conceptions à grand débattement.
- Ils réduisent le risque de fissures de contrainte par rapport aux bagues rigides.
- Ils améliorent le confort de conduite lors des accélérations et des freinages
Pour les camions et les préparations tout-terrain haute performance, l’usage de Johnny Joints dans les bras de traction met l’accent sur la fiabilité et la performance en conditions extrêmes, et pas seulement sur le confort. C’est pourquoi ils constituent la solution privilégiée de ceux qui exigent durabilité et tenue de route constante sur des terrains variés.
Conclusion
Le Johnny Joint est bien plus qu’une pièce de rechange : c’est une amélioration essentielle pour rehausser la performance de la suspension. Il offre une souplesse, une durabilité et une stabilité exceptionnelles, garantissant une tenue précise et une fiabilité durable dans le positionnement complexe du véhicule. Pour les ingénieurs, les constructeurs automobiles et les préparateurs exigeants en matière de performance et de qualité, choisir le Johnny Joint, c’est choisir une solution professionnelle conçue pour affronter les défis les plus exigeants.
Vous souhaitez en savoir plus sur nos Johnny Joints ? Consultez notre présentation détaillée du Johnny Joint.
Le Johnny joint est un flex joint reconstruisible : il peut être soudé sur le support supérieur de l’essieu comme corps fixe ou constituer une pièce filetée d’un bras réglable. Le Johnny joint se compose d’un corps métallique fileté, d’une rondelle, d’une bague, d’un ensemble bille et d’un anneau de retenue. Le corps comporte une gorge pour l’anneau de retenue et un orifice pour un graisseur.
Les Johnny joints SYZ Machine sont disponibles en version à filetage mâle et à manchon soudable. Le corps est forgé puis usiné avec précision dans un acier chromoly 4130 traité thermiquement. Différentes configurations intérieures sont disponibles : par exemple, un écrou de serrage spécial et une vis de blocage pour une tenue plus forte et une précontrainte réglable ; ou, au lieu d’un montage à tourillon, nous utilisons des billes en acier standard et différentes entretoises, ce qui facilite leur emploi dans toutes sortes d’applications !
Tailles et configurations spéciales disponibles en volume : envoyez-nous un e-mail avec votre conception et nous pouvons la fabriquer pour vous.

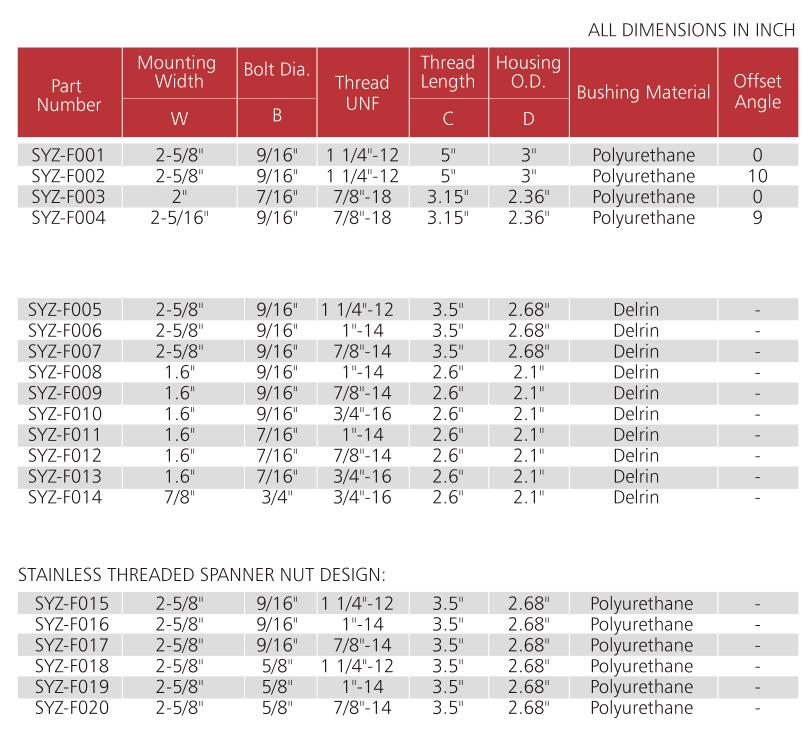

Nos tailles courantes :
