Guide d’achat des petites rotules à bille
Les petites rotules à bille sont des articulations compactes tourillon-logement pour les liaisons légères de commande et de positionnement — plus simples et plus petites qu’une rotule. Ce guide couvre leur fonctionnement, les normes DIN 71802 / axiale / sert
Que sont les petites rotules à bille ?
DefinitionPetites rotules à bille : des articulations plus petites et plus légères utilisant un tourillon à bille tournant dans un logement — à distinguer de la rotule, qui utilise un roulement sphérique dans un logement fileté. L’agencement tourillon-logement est plus simple et plus compact, conçu pour des liaisons de commande et de positionnement à charge faible à modérée
Ce sont des articulations légères pour équipements et industrie — liaison d’accélérateur, tiges de commande, direction de tondeuse, actionneurs — pas des rotules de suspension automobile. Pour des charges structurelles ou de suspension, passez à la rotule.
- Aussi appelées
- Joint à tourillon · mini rotule à bille
- Fonction principale
- Traction-compression compacte + pivot sur liaison de commande
- Plage de filetages
- 10-32 à 1/2-20 (pouces) · M5–M16 (métrique)
- Normes
- DIN 71802 (CS) · GN 71802.1 (AIM)
Anatomie d’une petite rotule à bille
StructureLa construction est volontairement simple — quatre éléments déterminent le comportement et la maintenabilité du joint.
Tourillon à bille
Une bille d’acier trempé sur queue filetée (classe 1045, siège de bille lubrifié). La bille est l’élément pivotant ; le filetage ancre le joint dans la pièce d’accouplement.
Logement / Corps
Le corps embouti ou usiné qui capture la bille — acier au carbone, classe de résistance 5 sur la série DIN 71802 CS, zingué et passivé.
Système de retenue
Comment la bille reste dans le logement : construction sertie (ES), clip à ressort (CS), ou ressort inox de libération rapide (QD/QI). Cela détermine si le joint est permanent ou réparable.
Étanchéité
Une coquille à passe-caoutchouc (ES) ou un capuchon d’étanchéité optionnel (CS) protège le siège de bille des débris — la différence entre un joint qui dure dehors et un autre qui ne dure pas.
Sertie / Fixe
Le logement est serti ou clippé autour de la bille pour un joint permanent et sûr. L’ES ajoute une coquille à passe-caoutchouc contre les débris ; la CS utilise un clip en acier ressort avec capuchon d’étanchéité optionnel.
Choisissez ces versions quand le joint est monté une fois pour toutes et doit rester en service sans débranchement.
Déconnexion rapide
Un ressort inox laisse le logement se libérer de la bille et se réenclencher — sans démontage de quincaillerie. La QD porte le ressort à l’intérieur, la QI à l’extérieur.
Choisissez ces versions pour les ensembles débranchés à répétition : liaisons de plateau, panneaux démontables, outillages de service.
Ce que fait une petite rotule à bille dans un mécanisme
FonctionQuatre missions d’ingénierie définissent ces joints — chacune correspond à une étape du parcours de sélection.
Transmettre la force de commande en traction-compression
L’AIM est optimisée pour le transfert de force axial le long de l’axe de la tige avec une perte de puissance minimale ; la configuration coudée à 90° de la CS change la direction dans les espaces compacts. Dimensionnez d’après la force d’arrachement publiée
Compenser les petits débattements
La bille pivote dans un angle conique défini et tourne à 360° dans le logement, absorbant les petits défauts géométriques des liaisons d’accélérateur, de direction de tondeuse et d’actionneurs — pas l’articulation d’une suspension.
Libérer et reconnecter vite
Les designs de déconnexion rapide QD/QI permettent à l’opérateur de retirer une liaison pour entretien ou changement saisonnier et de la réenclencher — la raison pour laquelle elles dominent les liaisons de plateau et d’embrayage de lame.
Tenir la saleté hors du siège
Le passe-caoutchouc de l’ES et le capuchon de la CS protègent le siège de bille lubrifié en extérieur — sur le matériel de jardin et agricole, c’est ce qui garde le joint souple toute sa vie.
Où les petites rotules à bille tombent en panne
- Les utiliser pour des charges structurelles ou de suspension au-delà de leur force d’arrachement.
- Choisir des styles fixes là où la liaison doit être débranchée pour entretien.
- Faire tourner des joints non étanches sur du matériel extérieur très poussiéreux.
- Démêler le sens ou la taille du filetage avec la tige ou le support d’accouplement.
Choisir construction et matériau
MatériauxLes cinq séries partagent la même logique de matériaux : bille d’acier trempé, logement en acier au carbone, finition zinguée — avec des options inox quand la corrosion ou la propreté l’exigent.
Acier au carbone standard
La construction par défautLogement en acier au carbone 1045 (ES/QD/QI) ou 1020 (CS) avec tourillon à bille trempé 1045, zingué argenté ou jaune. Le standard économique pour les liaisons OEM et de remplacement.

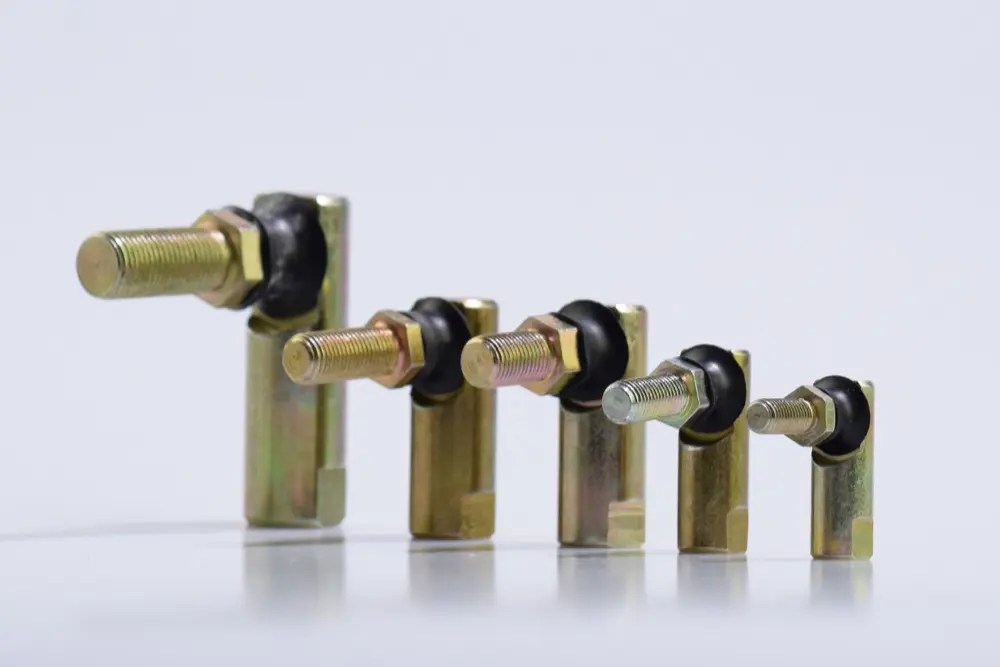

Scellée à passe-caoutchouc (ES)
Protection contre les débrisLa coquille à passe-caoutchouc de l’ES scelle le siège de bille contre l’herbe, la poussière et le lavage — la série de choix pour le matériel de jardin, d’espaces verts et agricole.
Option inox
Service sensible à la corrosionAjoutez S au préfixe (ex. SCSM10) pour une construction inox sur les séries CS et QI — pour le lavage, l’exposition chimique ou les équipements proches de l’agroalimentaire.
Option aluminium (QD)
Montages sensibles au poidsLa série QD ajoute une option corps en aluminium (préfixe A, ex. AQD250) quand le poids compte sur une liaison mobile.
Finitions : ce qui protège chaque pièce
Traitement de surfaceLes petites rotules à bille sont zinguées sur toute la gamme ; les variations concernent la passivation et la substitution de matériau.
| Treatment | Applied to | Series examples | What it does |
|---|---|---|---|
| Zingage, passivation incolore | Logements et coquilles | CS, AIM, ES, QD, QI | Protection anticorrosion sacrificielle avec une apparence propre, typique OEM. |
| Zinc argenté / jaune | Corps et tourillon | ES, QD, QI | Choix du ton de finition pour l’équivalence OEM ; les deux sont une protection sacrificielle. |
| Siège de bille lubrifié | Tourillon à bille | Toutes les séries | Lubrification usine pour un pivotement souple et une résistance à l’usure sur toute la durée de vie. |
| Substitution inox | Joint entier | CS (préfixe S), QI (préfixe S) | Amélioration matériau remplaçant le revêtement quand les exigences de corrosion augmentent. |
Les options de finition et de matériau varient par série — confirmez sur chaque page de spécifications de série avant commande.
Où les petites rotules à bille font leurs preuves
ApplicationsPartout où une liaison compacte à charge légère a besoin d’un pivot — voici les schémas autour desquels les cinq séries sont conçues.
Accélérateur & liaison de commande
Tiges de commande moteur et machine où un pivot compact doit transmettre une force de traction-compression dans un encombrement réduit.
CSAIMQDMatériel de jardin et d’espaces verts
Direction et embrayage de plateau de tondeuse — étanchéité par passe-caoutchouc et déconnexion rapide qui se justifient dehors.
ESQDQIActionneurs & positionnement
Liaisons d’actionneurs linéaires et mécanismes de positionnement à transfert axial traction-traction.
AIMCSAgriculture & construction
Liaisons légères de commande et de capteurs sur machines — zinguées, scellées, de grade OEM.
ESCSAccessoires motorsport
Circuits de commande non structurels — accélérateur, sélecteur et liaisons de libération autour du véhicule.
QDQIComment choisir : 5 étapes, puis le tableau des séries
Selection referenceCharge & force d’arrachement
Confirmez la force de travail contre la plage d’arrachement publiée (AIM : 30–100 N). Pour des charges structurelles ou de suspension, passez à une rotule.
Géométrie
Transfert axial en ligne droite → AIM. Changement de direction dans un espace réduit → CS coudée (DIN 71802).
Filetage & taille
Accordez le filetage à la pièce d’accouplement : pouces 10-32 à 1/2-20 (ES/QD/QI) ou métrique M5–M16 (CS/AIM).
Style de retenue
Montage permanent → ES sertie / CS clip. Débranchement répété → quick release QD/QI.
Environnement
Débris extérieurs → passe-caoutchouc ES ou capuchon CS ; lavage/corrosif → versions inox à préfixe S.
| Série | Style | Norme | Retenue / Étanchéité | Spécifications |
|---|---|---|---|---|
| Séries en pouces | ||||
| ES | Type passe-caoutchouc, sertie | — | Coquille à passe-caoutchouc, scellée | Voir |
| QD | Déconnexion rapide | — | Ressort intérieur, inox | View |
| Ressort extérieur, inox | Quick disconnect | — | Outer spring, stainless | View |
| Séries métriques | ||||
| CS | Rotule coudée | DIN 71802 | Clip à ressort ; capuchon d’étanchéité optionnel | View |
| Rotule axiale | Axial ball joint | Équivalent GN 71802.1 | Logement axial embouti | View |
Besoin de plus d’articulation ou de charge ? Passez à la gamme de rotules, ou complétez le circuit avec des liaisons à rotules à bille. Une référence concurrente à équivaloir ? Chaque page de spécification de série inclut l’outil de recherche croisée.
Obtenir de l’aide pour la sélectionQuestions des acheteurs de petites rotules à bille
FAQQ1Petite rotule à bille ou rotule — que me faut-il ?
Q2Qu’est-ce que la DIN 71802 ?
Q3Quelle différence entre les déconnexions rapides QD et QI ?
Q4Existe-t-il des petites rotules à bille en inox ?
Q5Quelles forces d’arrachement couvrent les rotules axiales AIM ?
Q6Peut-on obtenir des filetages à gauche ?
