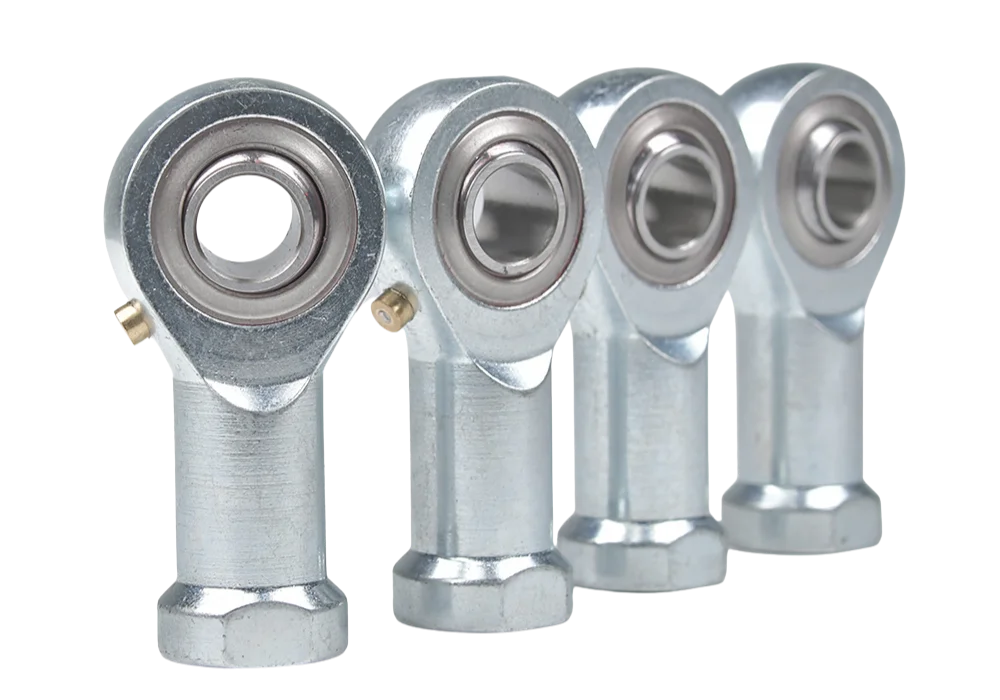

Quatre compétences fondamentales
Le mouvement de précision commence à l’articulation
Les rotules industrielles sont des composants petits mais au rôle critique : elles connectent les mouvements linéaires et rotatifs tout en permettant un mouvement angulaire contrôlé sous charge. Dans les systèmes d’automatisation modernes, elles apportent quatre capacités mécaniques essentielles :
Compétence fondamentale 1
Compensation du désalignement angulaire
Aucun actionneur, vérin ou ensemble mécanique n’est parfaitement aligné.
Même de petites tolérances d’installation créent une déviation angulaire pendant le mouvement. Un roulement sphérique dans la rotule permet une articulation angulaire contrôlée, évitant :
-
Charge latérale sur les actionneurs linéaires -
Contrainte de flexion sur les arbres -
Usure prématurée du roulement
Compétence fondamentale 2
Contrôle des liaisons réglables
Les rotules filetées permettent un réglage précis de la longueur des liaisons mécaniques. Cela permet :
-
Réglage fin de la course de l’actionneur -
Synchronisation entre plusieurs points de mouvement -
Réglage de la tension dans les systèmes de courroie ou chaîne
Compétence fondamentale 3
Stabilité du pivot oscillant
Dans les systèmes d’automatisation à haut cycle, les points de pivot peuvent fonctionner des milliers — parfois des millions — de cycles par mois. Une rotule apporte un pivot sphérique compact permettant un mouvement angulaire contrôlé tout en maintenant une distribution de charge constante sur la surface du roulement. Pour les environnements exigeants, des rotules autolubrifiantes à revêtement PTFE sont couramment utilisées. Ces revêtements :
-
Réduisent la friction sans graisse externe -
Éliminent le besoin de relubrification périodique -
Maintiennent une performance de mouvement stable sur de longs cycles de service
Compétence fondamentale 4
Transfert de charge de traction et compression
Les liaisons d’automatisation opèrent rarement sous charge statique. La plupart opèrent sous traction et compression cycliques, souvent combinées à un léger mouvement angulaire. Les rotules sont conçues pour :
-
Transférer efficacement la charge axiale -
Gérer les transitions de charge dynamique -
Maintenir l’alignement sous force fluctuante
Applications typiques d’automatisation
Composants usinés CNC conçus pour les constructeurs d’instruments professionnels. Toutes les pièces fabriquées selon vos spécifications avec une précision dimensionnelle vérifiable.

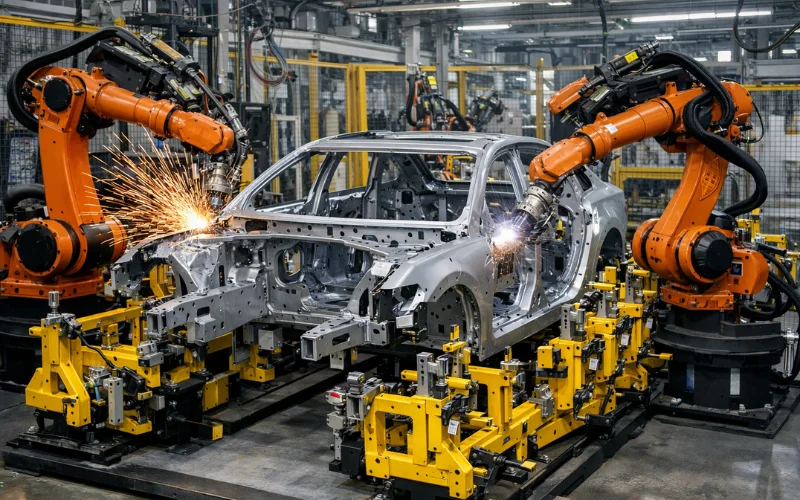

Les rotules connectent les actionneurs pneumatiques ou servo aux dispositifs de soudage, permettant le désalignement angulaire tout en maintenant une force de serrage stable pendant les cycles répétitifs de production de carrosseries brutes.

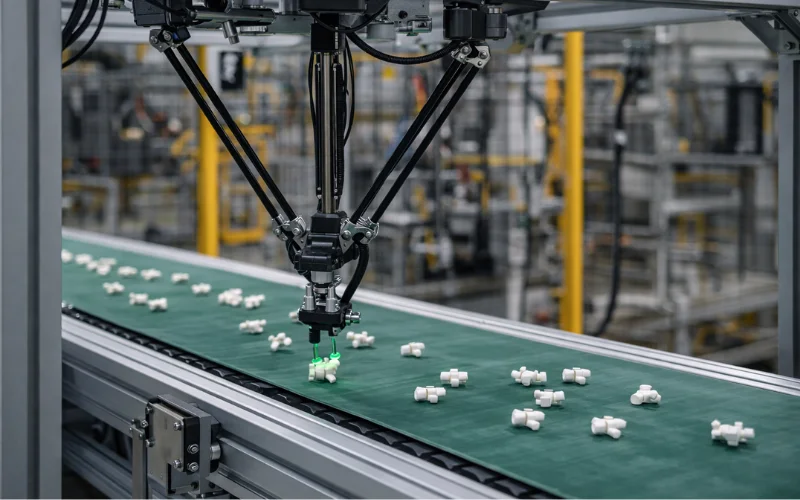

Dans les systèmes de préhension à haut cycle, les rotules apportent des articulations de pivot légères qui maintiennent le mouvement de précision sous oscillation rapide sans variation de friction ni contrainte d’alignement.

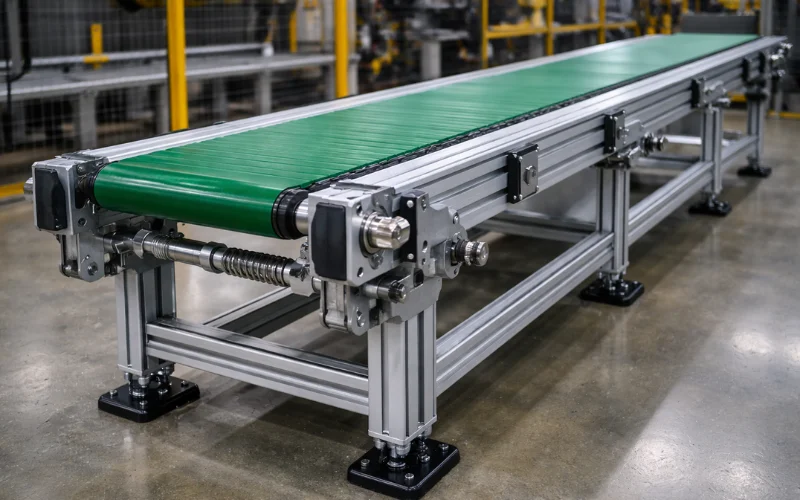

Les rotules filetées permettent un réglage précis de la tension dans les systèmes de convoyage, compensant l’allongement de la bande et garantissant un guidage fluide sur de longues lignes de production.

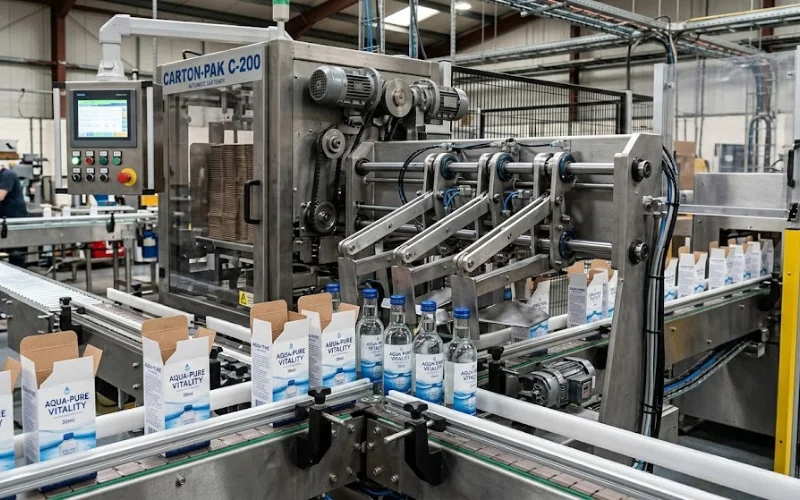

Les rotules stabilisent les bras de poussée oscillants et les mécanismes de scellage, réduisant l’usure tout en soutenant un mouvement sans entretien dans les environnements d’emballage à haute vitesse.

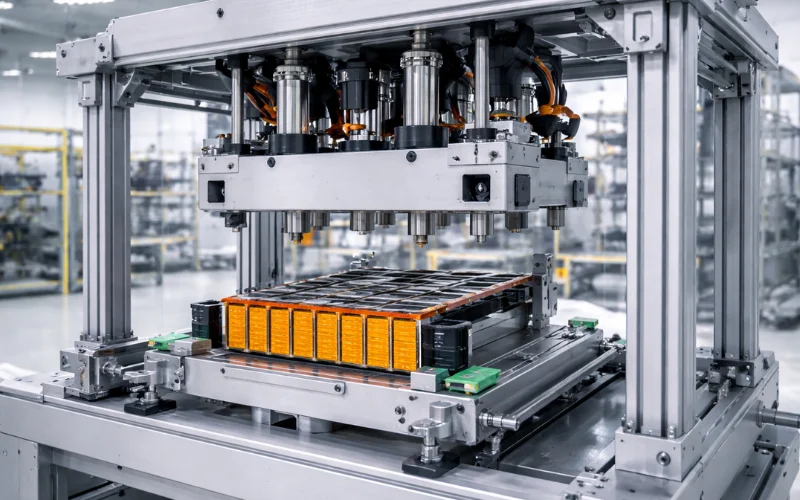

Dans les lignes d’assemblage de batteries, les rotules connectent les actionneurs de pressage servo, permettant un mouvement angulaire contrôlé tout en maintenant un transfert de charge axial constant.
Les rotules empêchent la charge latérale sur les actionneurs servo en absorbant les écarts d’alignement, protégeant les joints et prolongeant la durée de vie de l’actionneur.
Systèmes de tri et de déviation

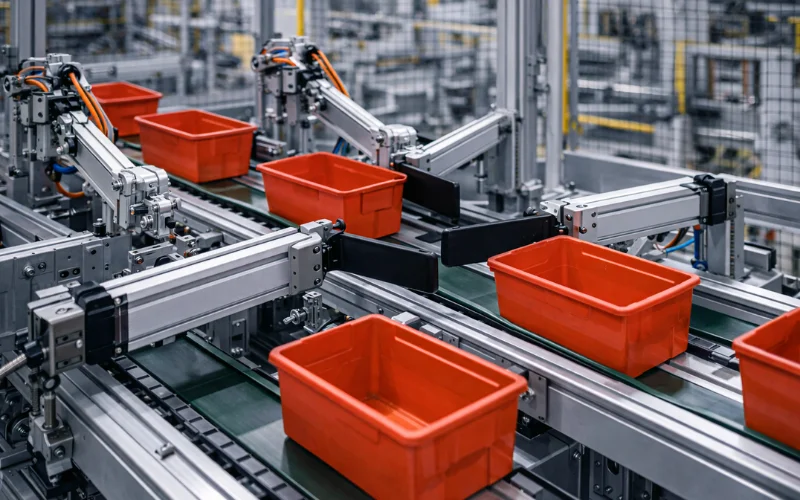

Les bras déviateurs s’appuient sur les rotules pour une stabilité de pivot compacte, garantissant un mouvement constant et une fatigue réduite sous opération cyclique continue.

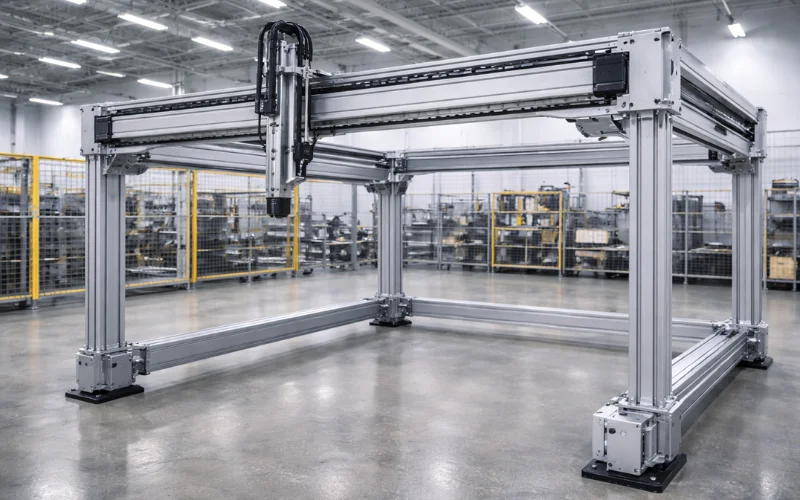

Systèmes d’automatisation de portique
Dans les plateformes d’automatisation de portique, les rotules gèrent les charges axiales et les petits décalages angulaires dans des structures de liaisons réglables supportant des systèmes de positionnement lourds.

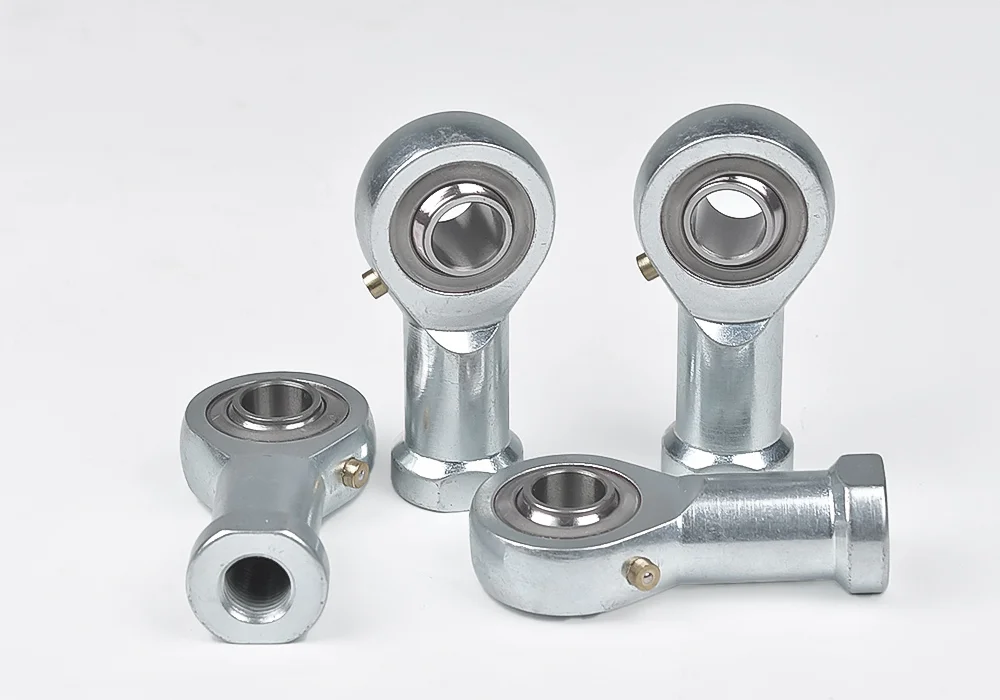

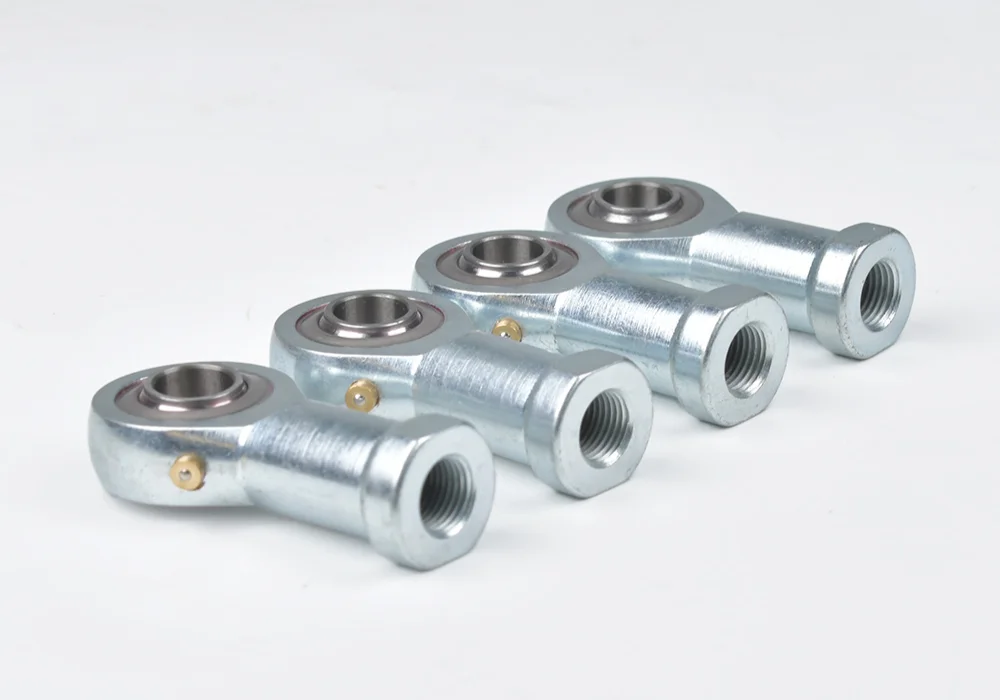

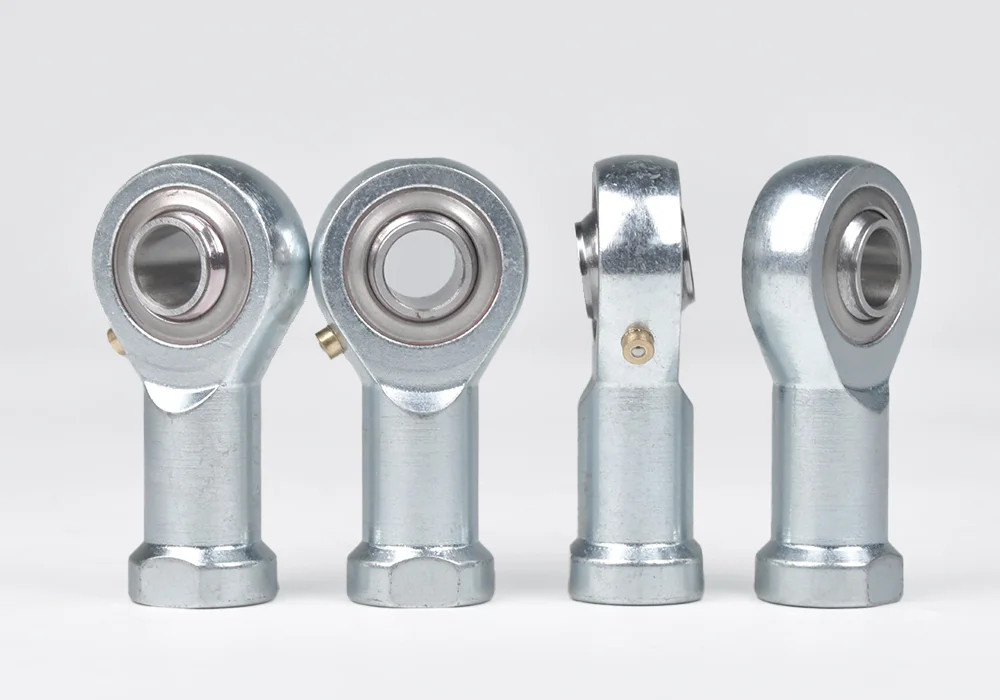

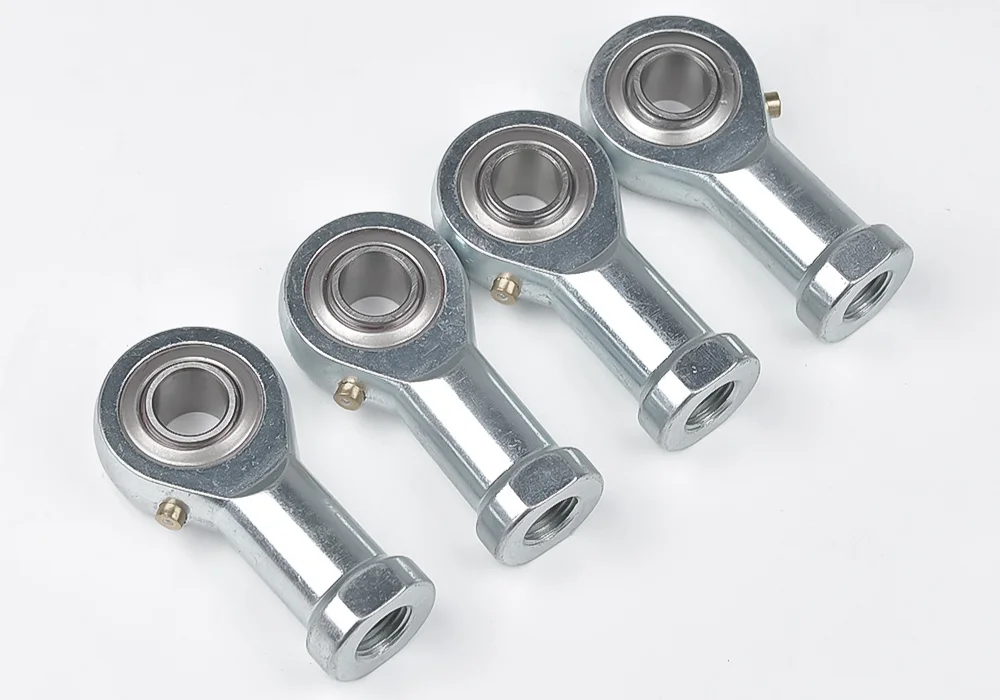

Options de rotules industrielles
Filetage
Mâle, femelle
Matériaux
Acier au carbone, chrome-moly, inox, aluminium
Structure
2 pièces, 3 pièces
Surface
Zingage, chromage dur, oxyde noir, nickelage, anodisation dure, etc.
Lubrification
Autolubrifiant à revêtement PTFE, configurations graissables
Du plan aux pièces livrées
1
Conception et ingénierie
Nous commençons par collaborer avec les clients pour comprendre les besoins spécifiques et fournir des conceptions sur mesure. Des modèles CAO détaillés sont créés pour garantir la précision avant la fabrication.
2
Prototype et sélection des matériaux
Après finalisation de la conception, nous sélectionnons les matériaux appropriés selon les besoins de performance. Des échantillons sont produits et testés pour garantir que les rotules respectent les spécifications exactes avant la production en série.
3
Fabrication
Une fois le prototype approuvé, nous lançons la fabrication avec usinage CNC avancé ou techniques de forgeage. Cela garantit que chaque rotule respecte les normes dimensionnelles et de résistance requises.
4
Tests de qualité et inspection
Chaque rotule subit des tests approfondis, incluant des inspections de charge, de fatigue et dimensionnelles. Seules celles qui passent tous les contrôles qualité passent à l’emballage et à la livraison, garantissant une performance fiable sur le terrain.
Questions fréquentes
Comment les rotules évitent-elles la défaillance prématurée des actionneurs linéaires ?
La plupart des défaillances des actionneurs linéaires proviennent de la charge latérale : des forces latérales qui usent les joints internes et endommagent les vis. En intégrant une rotule comme interface de couplage, le roulement sphérique peut absorber le désalignement angulaire ( jusqu’à 15° selon le modèle et l’application). Cela minimise la charge latérale, garantissant que l’actionneur subisse principalement une force axiale, ce qui prolonge significativement la durée de vie des vérins et servomoteurs.
Quand dois-je spécifier une construction 3 pièces plutôt qu’un design 2 pièces ?
Pour l’automatisation de haute précision, une construction 3 pièces (corps, bague et bille) est préférée. Cette conception permet des tolérances plus serrées et des ajustements « sans jeu », idéale pour des applications comme les robots Delta ou les bras d’emballage synchronisés, où tout jeu mécanique causerait des erreurs de positionnement. Les designs 2 pièces servent typiquement aux liaisons statiques ou applications bas cycle où la précision est moins critique et l’économie prioritaire.
Les rotules à revêtement PTFE sont-elles vraiment « sans entretien » dans les environnements à haut cycle ?
Oui. Les revêtements en tissu PTFE (teflon) créent un film autolubrifiant sur la bille pendant la rotation, éliminant le besoin de graissage manuel. C’est essentiel dans les industries « propres », comme l’emballage alimentaire ou l’assemblage de batteries VE, où la graisse externe pourrait contaminer les produits ou attirer la poussière.
Pourquoi l’acier chrome-moly (4130) est-il préféré à l’acier au carbone pour le transfert de charge ?
Bien que l’acier au carbone convienne au soutien général, l’acier chrome-moly (4130) est préféré pour son rapport résistance-poids nettement supérieur et sa meilleure résistance à la fatigue. Dans les applications dynamiques avec cycles rapides de traction-compression, comme les robots de préhension à haute vitesse, le chrome-moly peut supporter des millions de cycles de charge sans déformation, tandis que l’acier au carbone montrerait fatigue et jeu plus tôt.
Comment la fonction « réglage de longueur » aide-t-elle à la synchronisation multi-axes ?
Dans les ensembles automatisés complexes (comme les formeurs de caisses), de légères variations de fabrication des composants physiques peuvent affecter la synchronisation. Nos rotules disposent de fûts filetés de précision (disponibles en filetage à droite et à gauche), permettant un réglage de la longueur de liaison au millimètre près sans démonter la machine. Cela garantit une synchronisation mécanique parfaite que les compensations logicielles seules ne peuvent atteindre.
Puis-je obtenir des traitements de surface personnalisés pour des environnements d’inspection spécialisés ?
Bien sûr. Pour l’inspection optique ou les lignes de tri guidées par laser, nous proposons des finitions à l’oxyde noir qui minimisent l’éblouissement et évitent les interférences de capteurs. Pour les environnements de lavage des industries alimentaire et pharmaceutique, nous fournissons un nickelage chimique — apprécié pour son revêtement uniforme et sa supérieure résistance à la corrosion — ou une anodisation dure pour l’aluminium, garantissant que les composants ne libèrent pas de particules métalliques dans la ligne de production.
