Le Johnny Joint est un type d’articulation souple reconstructible utilisé dans les suspensions tout-terrain. Il offre plus de débattement qu’une bague en caoutchouc et fonctionne plus silencieusement qu’une rotule Heim. La différence tient à sa structure et aux matériaux employés — chaque pièce est conçue pour la résistance, la souplesse et une longue durée de vie.
Construction du Johnny Joint
Un Johnny Joint se compose de trois pièces principales : le corps, la bille intérieure et les bagues. Le corps maintient l’ensemble, la bille forme le pivot, et les bagues séparent les surfaces métalliques pour réduire le frottement et le bruit.La structure du Johnny Joint est ce qui le rend durable et reconstructible.
Matériaux du Johnny Joint

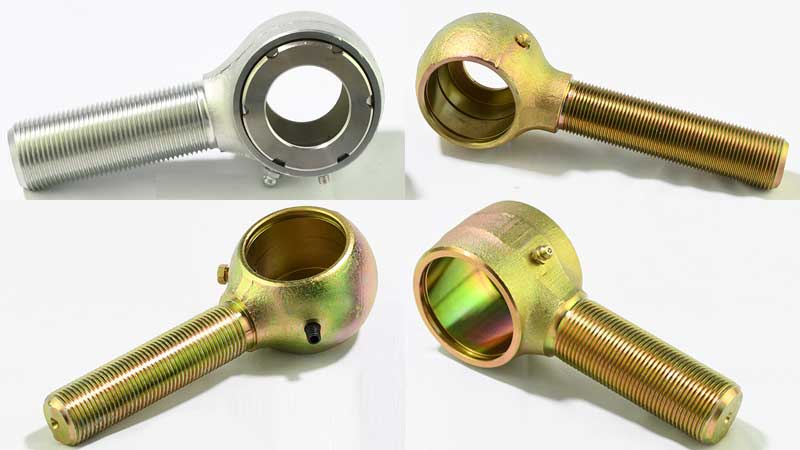

Corps
Le corps est l’élément principal du Johnny Joint. Il supporte la bille intérieure et les bagues, et doit encaisser des charges élevées, des mouvements constants et l’exposition en extérieur. C’est pourquoi le choix du matériau du corps détermine directement la résistance de l’articulation, sa tenue à la corrosion et sa durée de vie globale.
1. Acier forgé
C’est le matériau de corps le plus répandu pour les Johnny Joints. L’acier forgé allie résistance et ténacité, idéal pour les usages tout-terrain ou intensifs. Il supporte très bien les impacts et les contraintes de torsion, mais il est un peu plus lourd et nécessite une protection de surface adaptée contre la rouille.
2. Chromoly 4130
Pour ceux qui recherchent à la fois résistance et gain de poids, le chromoly 4130 est un choix de premier ordre. Il offre une résistance à la traction et à la fatigue supérieure à celle de l’acier au carbone standard. Il est souvent utilisé dans les préparations performance qui exigent une durabilité accrue sans trop de surpoids. Les corps en chromoly se soudent et s’usinent aussi plus facilement avec précision.
3. Acier inoxydable
Bien que peu courant,acier inoxydabledes corps dans ce matériau sont parfois produits pour des clients évoluant en environnement humide ou marin. Ils offrent une excellente résistance à la corrosion et un aspect soigné, mais sont plus chers et moins résistants que le chromoly. Les corps en inox sont généralement choisis pour des projets spéciaux, pas pour la production en série.
| Type de matériau | Résistance | Résistance à la corrosion | Poids | Application typique |
|---|---|---|---|---|
| Acier forgé | ★★★★☆ | ★★☆☆☆ | Lourd | Usage tout-terrain général |
| Chromoly 4130 | ★★★★★ | ★★★☆☆ | Moyen | Montages performance |
| Acier inoxydable | ★★★☆☆ | ★★★★★ | Moyen | Usage marin ou spécifique |
Traitement de surface
Pour protéger le corps, la plupart des Johnny Joints reçoivent un zingage transparent ou un zingage doré. Ces revêtements préviennent la corrosion, améliorent l’aspect et prolongent la durée de vie du produit, notamment face à la boue, à l’eau ou au sel de voirie.

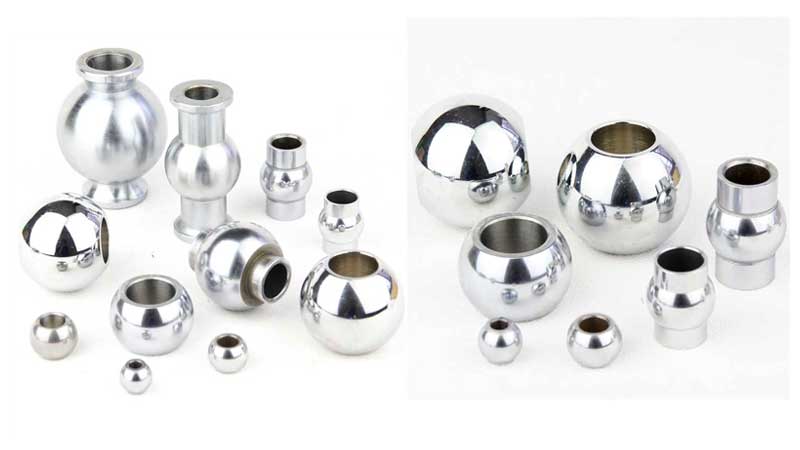

Bille
La bille est la pièce mobile centrale de tout Johnny Joint. Elle se relie au bras de suspension ou à la barre de liaison et permet à la suspension de bouger librement dans plusieurs directions. Comme elle supporte directement la charge et la rotation, la bille doit être extrêmement résistante, usinée avec précision et résistante à l’usure de surface.
1. Acier traité thermiquement
Beaucoup de Johnny Joints utilisent un acier allié standard traité thermiquement pour accroître dureté et résistance à la traction. Le traitement thermique aide la surface à résister à la déformation et prolonge la durée de vie face aux impacts répétés. C’est une option fiable et économique pour la plupart des véhicules tout-terrain.
2. Acier à haute teneur en carbone traité thermiquement
L’acier à haute teneur en carbone contient plus de carbone, ce qui permet une trempe plus profonde lors du traitement thermique. La bille gagne ainsi une dureté de surface et une résistance à l’usure supérieures, adaptées aux suspensions à charge lourde ou à grand débattement. La contrepartie est une ductilité légèrement réduite.
3. Acier à roulement 52100
C’est le même matériau que celui des roulements de précision. L’acier à roulement 52100 offre une excellente résistance à la fatigue, une dureté élevée et un état de surface très lisse. Il performe remarquablement bien sous rotation continue et vibrations, d’où sa popularité dans les Johnny Joints haut de gamme ou de compétition.
4. Acier chromoly 4130
Certains fabricants utilisent aussi le chromoly 4130 pour la bille, notamment pour équilibrer résistance et usinabilité. Il offre un bon compromis entre rigidité, durabilité et facilité de rectification de précision.
| Type de matériau | Dureté | Résistance à la fatigue | Résistance à la corrosion | Application typique |
|---|---|---|---|---|
| Acier traité thermiquement | ★★★★☆ | ★★★★☆ | ★★☆☆☆ | Usage tout-terrain standard |
| Acier à haute teneur en carbone | ★★★★★ | ★★★★☆ | ★★☆☆☆ | Configurations à charge lourde |
| Acier à roulement 52100 | ★★★★★ | ★★★★★ | ★★★☆☆ | Articulations de niveau compétition |
| Chromoly 4130 | ★★★★☆ | ★★★★☆ | ★★★☆☆ | Performances équilibrées |
Traitement de surface
Après usinage, la bille est généralement polie puis chromée dure. Le polissage garantit un mouvement fluide avec un frottement minimal, tandis que le chromage dur améliore la résistance à la corrosion et ajoute de la dureté en surface.

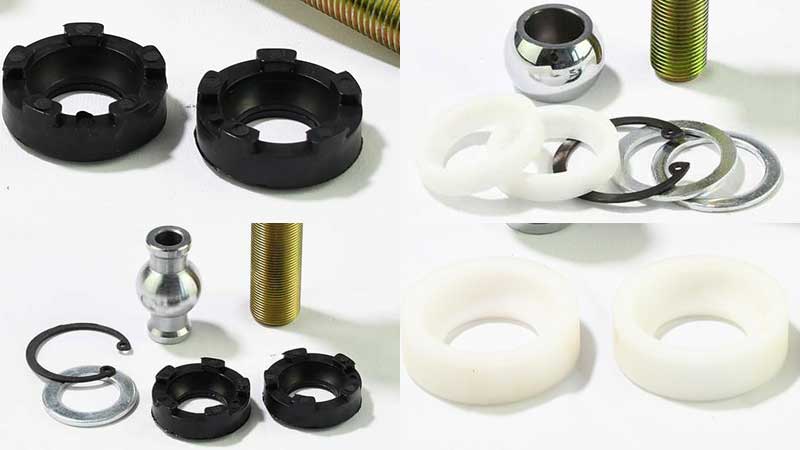

Bague
La bague est ce qui distingue un Johnny Joint d’une rotule Heim classique. Au lieu d’un contact métal sur métal, elle utilise des inserts polymères durables qui isolent les vibrations et réduisent le bruit. Bien choisir le matériau de la bague est essentiel pour équilibrer mouvement et confort.
1. Polyuréthane haute densité
Le polyuréthane est le matériau de bague le plus courant dans les Johnny Joints. Souple mais tenace, il absorbe les impacts tout en conservant sa forme sous charge. Il résiste à l’huile, à la graisse et aux intempéries, ce qui le rend idéal pour les suspensions tout-terrain ou d’usage quotidien. Le polyuréthane contribue aussi à réduire bruit, vibrations et inconfort (NVH) pour une conduite plus douce.
2. Delrin® (acétal / POM)
Le Delrin est un plastique haute performance réputé pour son faible frottement et son excellente stabilité dimensionnelle. Il procure une sensation plus ferme et plus précise que le polyuréthane. Les bagues en Delrin s’utilisent dans les montages performance ou compétition exigeant un débattement maximal et une déflexion minimale ; en contrepartie, elles transmettent un peu plus de vibrations que le polyuréthane.
| Type de matériau | Souplesse | Résistance à l’usure | Réduction du bruit | Application typique |
|---|---|---|---|---|
| Polyuréthane haute densité | ★★★★★ | ★★★★☆ | ★★★★★ | Tout-terrain / usage général |
| Delrin (POM) | ★★★☆☆ | ★★★★★ | ★★★☆☆ | Compétition / débattement élevé |
Résumé
Comprendre les matériaux d’un Johnny Joint vous aide à choisir l’articulation adaptée aux besoins de suspension de votre véhicule. Des corps en acier forgé aux billes en chromoly et aux bagues en polyuréthane, chaque matériau a un rôle précis : équilibrer résistance, souplesse et durabilité. Que vous prépariez un tout-terrain ou que vous régliez une voiture de course, choisir des matériaux de qualité garantit performances et fiabilité à long terme.
