Configuration à tourillon
SYZ peut chiffrer la série de rotules de base avec la configuration à tourillon. Envoyez l’alésage, la charge et le support cible ; nous répondrons avec la configuration exacte.
Configuration à tourillon pour rotules et rotules Heim
Tourillons pour rotules

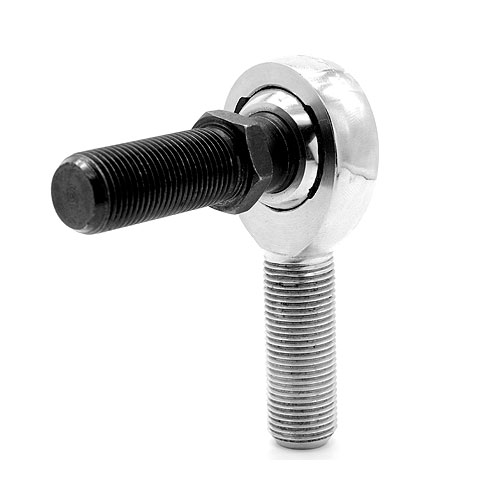

Le tourillon pour rotule est un arbre étagé retenu dans l’alésage sphérique de la rotule ; il remplace le boulon traversant et permet un montage unilatéral sur support taraudé.
10-32 to 3/4-16
UNF-2A thread
3/16″–3/4″
Plage d’alésages
8 dimensions
Configurations
±25°
Désalignement env.
Certificats matière disponibles
De l’échantillon au conteneur complet
Vente directe usine
Filetage à droite standard · options SL / SX
Qualité ISO 9001:2015
Aperçu
Qu’est-ce qu’un tourillon pour rotule ?
Le tourillon est une configuration de montage à arbre étagé retenue dans l’alésage sphérique de la rotule. Au lieu d’un boulon traversant, le filetage sort de la sphère pour se visser directement dans un support ou un élément pré-taraudé.Sau numéro de pièce de la rotule et précisezSLpour un filetage de tourillon à gauche ouSXpour un tourillon en allié traité thermiquement.
Choisir la configuration du tourillon
AjoutezSà un numéro de pièce SYZ compatible ; la dimension du tourillon suit l’alésage sphérique.
Options de matériau et de filetage
Acier au carbone, allié ou inoxydable ; RH standard, SL à gauche, SX pour de l’allié traité thermiquement.
Offres de produits

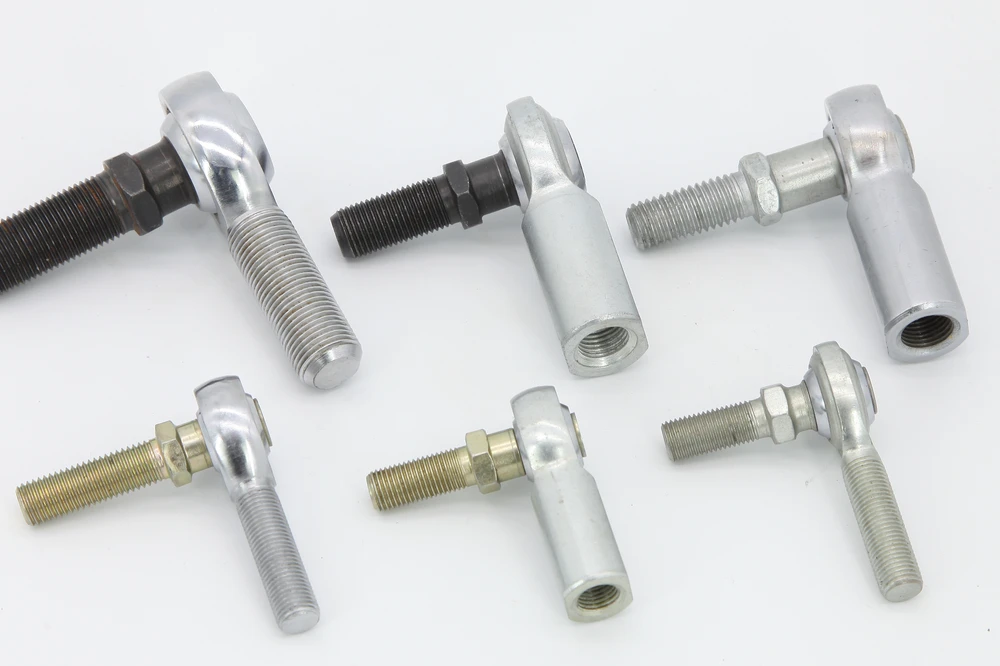

Dimensions des tourillons pour rotules
Le tourillon est dimensionné selon l’alésage sphérique de la rotule. AjoutezSau numéro de pièce de base de la rotule pour la configuration à tourillon ; utilisezSLpour un filetage à gauche etSXpour un tourillon allié traité thermiquement. Tous les filetages indiqués sont UNF-2A mâles.
| Alésage de la rotule | L ±.015″ | N ±.010″ | Réf. M | Filetage du tourillon | Détails |
|---|---|---|---|---|---|
| 3/16″ | 1.016″ | 0.500″ | 0.437″ | 10-32 | Voir la dimension → |
| 1/4″ | 1.031″ | 0.562″ | 0.500″ | 1/4-28 | Voir la dimension → |
| 5/16″ | 1.219″ | 0.687″ | 0.593″ | 5/16-24 | Voir la dimension → |
| 3/8″ | 1.562″ | 0.906″ | 0.812″ | 3/8-24 | Voir la dimension → |
| 7/16″ | 1.750″ | 1.062″ | 0.937″ | 7/16-20 | Voir la dimension → |
| 1/2″ | 2.000″ | 1.125″ | 1.000″ | 1/2-20 | Voir la dimension → |
| 5/8″ | 2.500″ | 1.500″ | 1.375″ | 5/8-18 | Voir la dimension → |
| 3/4″ | 3.000″ | 1.812″ | 1.625″ | 3/4-16 | Voir la dimension → |
Source dimensionnelle : spécification des tourillons pour rotules SYZ. L et N sont des dimensions nominales avec les tolérances publiées ; à vérifier avant usinage.
Guide d’ingénierie
Guide de sélection
01
Accordez le filetage
Partez de l’alésage de base de la rotule et faites correspondre le filetage UNF-2A du tourillon et les dimensions L/N/M au support.
02
Spécification selon l’environnement
Choisissez de l’acier au carbone, allié ouacier inoxydableselon l’environnement ; utilisez SX lorsqu’un tourillon allié traité thermiquement est requis.
03
Confirmez l’engagement et le blocage
Confirmez la longueur et l’engagement du filetage sur la page de spécifications ; bloquez toujours avec des contre-écrous pour éviter le desserrage par vibration.
Usages industriels
Applications
Les tourillons simplifient le montage unilatéral quand un boulon traversant est difficile d’accès, en gardant l’articulation proche du pivot.
Montages aveugles et unilatéraux
Vissez le tourillon UNF exposé dans un support, un bossage ou un bras taraudé quand l’autre côté est inaccessible.
Installation unilatérale
Encombrement compact des liaisons
Remplacez l’encombrement du boulon traversant par un montage à tourillon quand la tête, la rondelle et l’écrou opposé ne passent pas.
Zones d’accès restreint
Option à tourillon pour toute la série
Le tourillon est une option de configuration des familles de rotules SYZ. Choisissez la série de base par alésage, filetage et chemise avant d’ajouter le suffixe S.
Toute série SYZ compatible
Guide technique
Comment s’articule la configuration à tourillon
Une rotule standard utilise un boulon traversant l’alésage sphérique. La configuration à tourillon le remplace en quatre étapes.
- Choisissez l’alésage de base de la rotule.Les huit dimensions de tourillon vont de 3/16″ / 10-32 à 3/4″ / 3/4-16.
- Confirmez l’engagement du filetage.Enfouissez la longueur de filetage requise dans le support taraudé et laissez la place pour l’appui de l’épaulement sur la face de la rotule.
- Vérifiez la course.Maintenez l’ensemble dans environ ±25° de désalignement dans toutes les directions et vérifiez le jeu de l’épaulement en butée.
- Bloquez le montage.Utilisez le couple prescrit et une contre-écrou ou un frein fileté là où la vibration pourrait desserrer le tourillon.
Pour une vérification rapide de l’engagement, utilisez lecalculateur de profondeur d’engagement de filetage. Les dimensions et tolérances complètes du tourillon figurent sur lapage de spécification des tourillons pour rotules.
Détail d’ingénierie
Modes de défaillance à éliminer par conception
La plupart des défaillances de tourillons commencent aux interfaces : engagement insuffisant, épaulement non posé ou matériau inadapté à l’environnement.
| Symptôme | Cause | Prévention |
|---|---|---|
| Le filetage foisonne sous charge | Engagement insuffisant | Engagez ≥ ~1× le diamètre de filetage ; ne placez pas la rotule en fin de tourillon |
| Le tourillon se desserre en service | Pas de contre-écrou / vibration | Freinez avec contre-écrou et revérifiez après le premier rodage |
| Grippage au montage (inoxydable) | Filetages inox/inox à sec | Utilisez du produit antigrippant sur les tourillons inox |
| Articulation corrodée/grippée | Matériau inadapté à l’environnement | Spécifiez l’inox pour humidité/sel/lavage haute pression |
Configuration et approvisionnement
Tourillons pour rotules sur mesure
Montage à tourillon vs. boulon traversant
À tourillon :montage unilatéral dans un support taraudé ou un bossage, encombrement compact, sans écrou opposé.À boulon traversant :à utiliser quand les deux côtés sont accessibles ou qu’un boulon long en double cisaillement est requis. Choix selon accès et charge.
Suffixes de commande :S = configuration à tourillon, SL = filetage à gauche, SX = tourillon allié traité thermiquement.
Complétez la liaison
Choisissez la rotule et la quincaillerie de blocage
Rotules en chromoly
Choisissez la série sphérique de base par alésage, filetage et chemise avant d’ajouter la configuration S.
Rotules en acier au carbone
Passez en revue les familles de rotules mâles et femelles en acier au carbone spécifiables en montage à tourillon.
Rotules inox et spéciales
Choisissez l’inox ou des matériaux spéciaux quand la tenue à la corrosion et le choix de la chemise déterminent la spécification.
Contre-écrous
Bloquez le filetage exposé après la pose et l’alignement de la liaison à tourillon.
Entretoises pour rotules
Définissez la largeur de montage et le jeu d’articulation autour de la sphère et de l’épaulement.
FAQ
Questions fréquentes
À quoi sert un tourillon de rotule ?
Il remplace le boulon traversant par un tourillon étagé retenu dans l’alésage sphérique, permettant un montage unilatéral sur support taraudé.
Différence entre tourillon de rotule et rotule à tourillon ?
Ils décrivent la même configuration : une rotule avec un tourillon étagé dans l’alésage sphérique, indiquée par le suffixe S.
Une option inox est-elle disponible ?
Oui. Acier au carbone, allié et inox sont disponibles ; spécifiez l’inox pour les environnements corrosifs ou le lavage.
Quelles dimensions sont disponibles ?
Huit dimensions accordées à l’alésage : de 3/16″ à 3/4″, avec filetages UNF-2A de 10-32 à 3/4-16. Voir le tableau complet ci-dessus.
Faut-il un contre-écrou avec le tourillon ?
Oui — un contre-écrou bloque l’ensemble contre le desserrage par vibration.
