What is the difference between a clevis rod end and a rod end bearing?

A clevis rod end uses a fork and pin for one-axis rotation. A rod end bearing uses a spherical ball for multi-axis angular misalignment. Use a clevis when the linkage moves in a fixed plane.

What does CR / CL mean for inch clevis rod ends?

CR typically indicates right-hand thread and CL indicates left-hand thread. Pairing right-hand and left-hand threaded parts allows linkage length adjustment by rotating the connecting rod.

Can SYZ supply DIN 71752 clevis joints with pins and clips?

Yes. G series clevis joints can be supplied with clevis pin, washer, cotter pin, or clevis spring pin options depending on the assembly requirement.

How should I size a clevis for my application?

Confirm the thread size and hand, clevis pin diameter, fork gap width, mating tab thickness, and load direction. If you send a drawing, SYZ can check the key dimensions before quotation.

Can you manufacture custom clevises from drawings or samples?

Yes. SYZ can produce custom clevis forks, steering clevises, weld-in clevises, yoke ends, brackets, and special threaded clevis components from drawings, samples, or target specifications.

Which materials and finishes are available?

Common options include carbon steel, chromoly steel, stainless steel, aluminum alloy, and titanium. Surface treatments include zinc plating, blackening, hard chrome, powder coating, and raw machined finish.

What are the standard production and sample timelines?

The standard planning target is 25 days for production and 20 days for samples, subject to material, finish, quantity, drawing approval, and inspection requirements.

Articulations à axe mono-axe pour liaisons et vérins

Rotules à fourche et articulations à fourche DIN 71752

SYZ fournit des rotules à fourche DIN 71752, des articulations à fourche et des composants de fourche DIN 71751 pour tiges de vérin, liaisons de commande, pivots de machines et ensembles à fourche sur mesure. Choisissez des rotules à fourche CR/CL en pouces standard, des articulations à fourche série G métriques, ou envoyez-nous votre plan pour une fourche personnalisée.

Demander un devis Comparer les séries

Clevis rod ends, clevis joints, and custom clevis components

Pouces + métrique

CR/CL et série G

Filetage à droite et à gauche

Options de filetage

DIN 71752 & 71751

Normes métriques

12 + 49

Tailles standard

Certifié ISO 9001:2015

Approvisionnement direct usine

Production standard en 25 jours

Échantillons en 20 jours

Tolérances niveau OEM

Guide produit

Que sont les rotules à fourche et les articulations à fourche ?

Une rotule à fourche est un embout en forme de U avec œil de fourche et liaison par perçage transversal. Un axe de fourche traverse la fourche et la lame d’accouplement, créant un axe de rotation robuste pour les liaisons qui se déplacent dans un seul plan.

Par rapport à une rotule sphérique, une articulation à fourche est plus simple, plus rigide et plus facile à monter lorsque le mécanisme n’exige qu’un mouvement mono-axe. SYZ fabrique des fourches de tige, des yokes, des fourches orientables, des rotules à fourche DIN 71752, des fourches DIN 71751 et des pièces de fourche personnalisées en acier au carbone, inox, aluminium, acier chrome-molybdène ou titane.

Règle de sélection : Utilisez une fourche lorsque la trajectoire de charge et le mouvement de pivot restent dans un plan. Utilisez une rotule ou une articulation à bille lorsque la liaison d’accouplement nécessite un désalignement angulaire ou une articulation multiaxe.

Matrice de sélection

Séries standard de rotules à fourche et d’articulations à fourche

Choisissez entre des rotules à fourche CR/CL en pouces ou des articulations à fourche métriques DIN 71752 série G, puis confirmez le filetage, l’alésage de l’axe et les dimensions de la fourche à l’aide du tableau de dimensions et du plan technique.

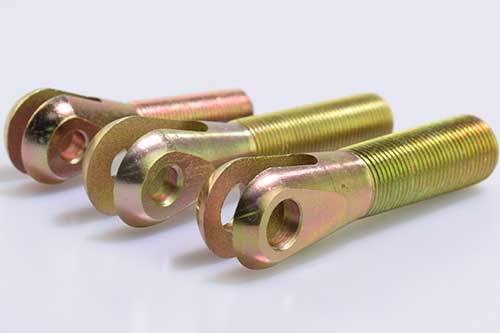

Rotules à fourche en pouces

Rotules à fourche CR / CL

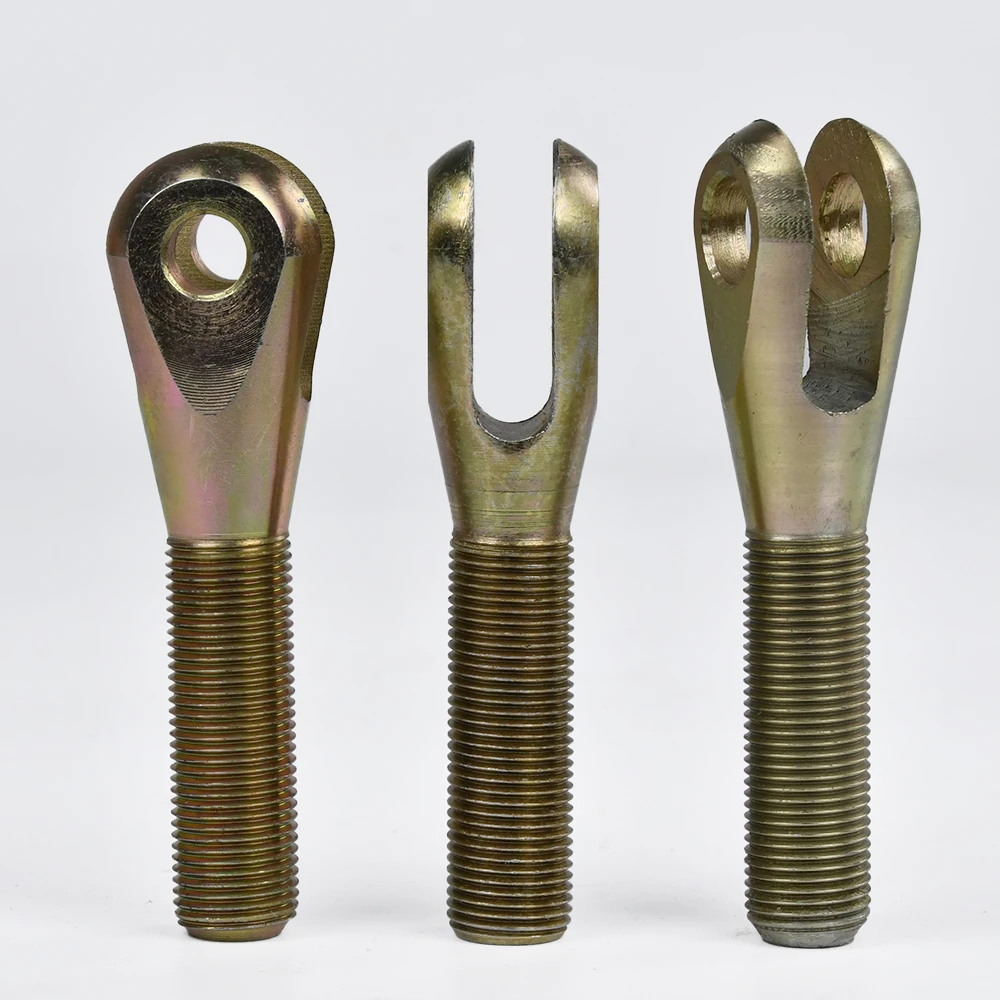

Les rotules à fourche CR et CL sont des composants à fourche filetée en pouces pour liaisons réglables, matériel de course, tiges de commande et ensembles mécaniques nécessitant une articulation mono-axe à axe.

Matériau :Acier au carbone, inox en option

Traitement de surfaceZingage polie ou chromage dur

FiletageFiletage mâle à droite / à gauche

Cas d’usageLiaisons réglables et ensembles de rotules à fourche

Voir les spécifications CR / CL

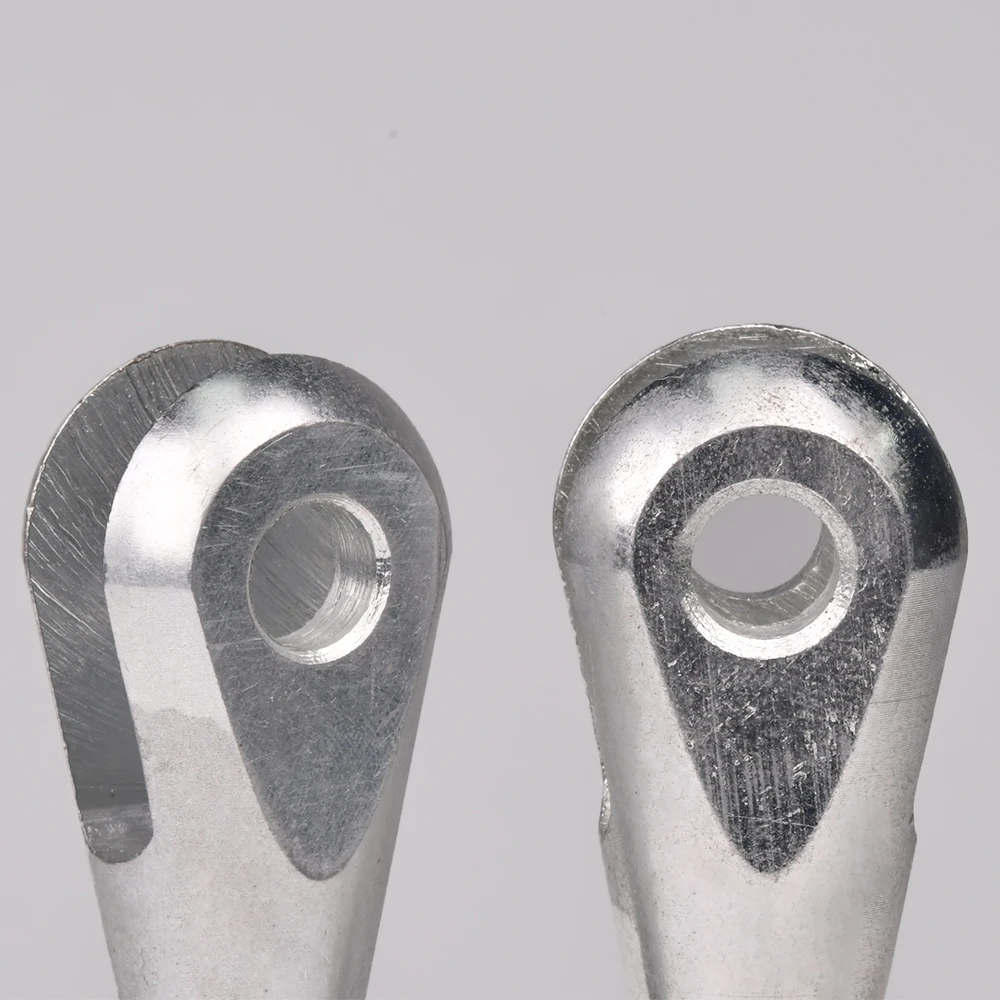

Durable zinc plated CR CL clevis linkage hardware

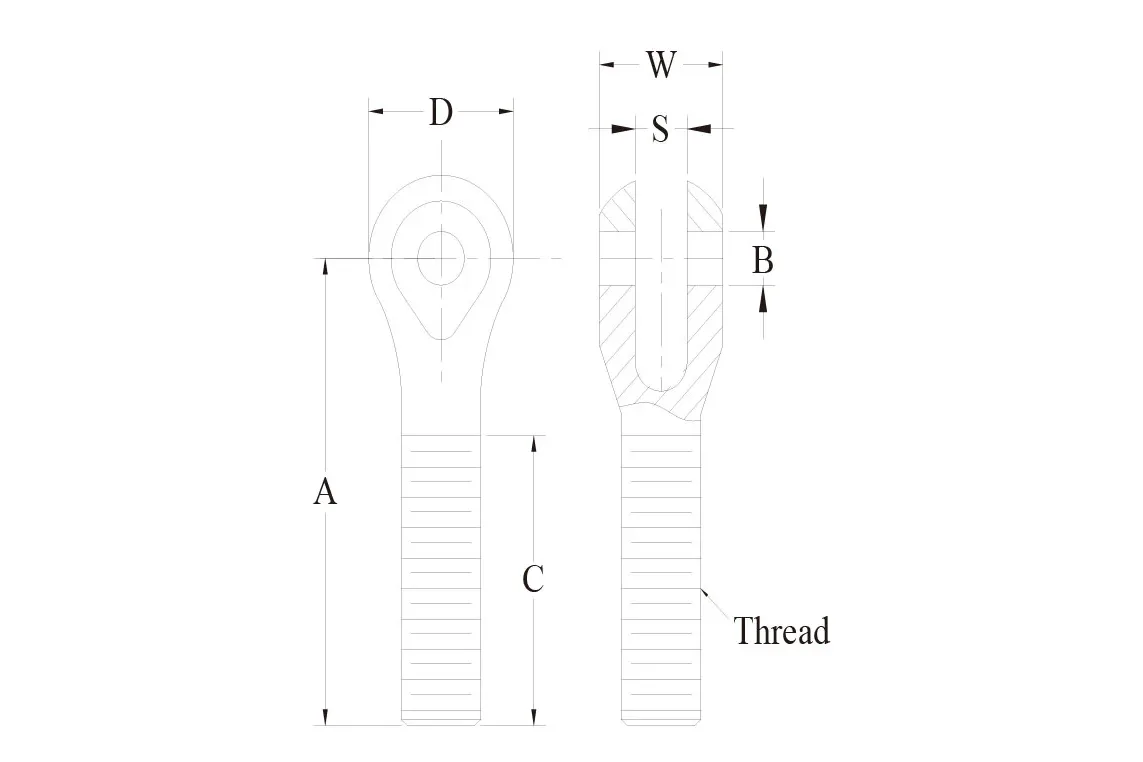

Tableau de dimensions

Modifier
Réf. filetage à droite	Réf. filetage à gauche	Filetage mâle 3A REF	B DIAM. +.005 -.000	D DIAM. +.010 -.010	W Largeur +.005 -.005	S Largeur +.005 -.005	A Longueur +.015 -.015	C Longueur +.062 -.031
CR4-5	CL4-5	5/16-24	0.2500	0.875	0.625	0.188	2.250	1.250
CR5-5	CL5-5	5/16-24	0.3125	0.875	0.625	0.188	2.250	1.250
CR5-6	CL5-6	3/8-24	0.3125	0.875	0.625	0.188	2.250	1.250
CR5-8	CL5-8	1/2-20	0.3125	1.000	0.750	0.250	2.500	1.500
CR6-8	CL6-8	1/2-20	0.3750	1.000	0.750	0.250	2.500	1.500
CR6-10	CL6-10	5/8-18	0.3750	1.125	0.825	0.375	3.375	2.000
CR6-12	CL6-12	3/4-16	0.3750	1.125	0.825	0.375	3.375	2.000
CR7-8	CL7-8	1/2-20	0.4375	1.125	0.825	0.375	3.375	2.000
CR7-10	CL7-10	5/8-18	0.4375	1.125	0.825	0.375	3.375	2.000
CR8-10	CL8-10	5/8-18	0.5000	1.125	0.825	0.375	3.375	2.000
CR8-12	CL8-12	3/4-16	0.5000	1.125	0.825	0.250	3.375	2.000
CR8-12-1	CL8-12-1	3/4-16	0.5000	1.125	0.825	0.375	3.375	2.000

Plan technique

Fourche métrique DIN 71752

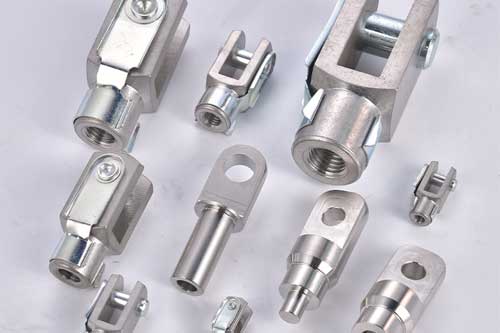

Fourche DIN 71752 série G

Les articulations à fourche de la série G sont des têtes de fourche à filetage femelle métrique pour tiges de vérin, actionneurs et ensembles de machines européennes exigeant des cotes de type DIN et un ajustement répétable.

MatériauAcier au carbone, inox et aluminium en option

Traitement de surfaceZingage

Type 1Avec axe de fourche, rondelle et goupille fendue en option

Type 2Avec goupille élastique de fourche en option

FiletageFemelle à filetage à droite ou à gauche

Voir les spécifications série G

Tableau de dimensions

Modifier
Réf.	FILETAGE d2	d1 H9	l1 +0.5 -0.5	w3	w4	w1	w2	d3	l2 +0.5 -0.5	l3	l4	POIDS APPROX. (GRAMMES)
G 4×8	M4	4	8	8	8	4	4	8	21	16	6.0	5
G 4×16	M4	4	16	8	8	4	4	8	29	24	6.0	7
G 5×10	M5	5	10	10	10	5	5	9	26	20	7.5	9
G 5×20	M5	5	20	10	10	5	5	9	36	30	7.5	13
G 6×12	M6	6	12	12	12	6	6	10	31	24	9.0	15
G 6×24	M6	6	24	12	12	6	6	10	43	36	9.0	21
G 8×16	M8	8	16	16	16	8	8	14	42	32	12.0	37
G 8x16FG	M8X1	8	16	16	16	8	8	14	42	32	12.0	37
G 8×32	M8	8	32	16	16	8	8	14	58	48	12.0	54
G 8x32FG	M8X1	8	32	16	16	8	8	14	58	48	12.0	54
G 10×20	M10	10	20	20	20	10	10	18	52	40	15.0	74
G 10x20FG	M10X1.25	10	20	20	20	10	10	18	52	40	15.0	74
G 10×40	M10	10	40	20	20	10	10	18	72	60	15.0	116
G 10x40FG	M10X1.25	10	40	20	20	10	10	18	72	60	15.0	116
G 12×24	M12	12	24	24	24	12	12	20	62	48	18.0	121
G 12x24FG	M12X1.25	12	24	24	24	12	12	20	62	48	18.0	121
G 12×48	M12	12	48	24	24	12	12	20	86	72	18.0	175
G 12x48FG	M12X1.25	12	48	24	24	12	12	20	86	72	18.0	175
G 14×28	M14	14	28	27	27	14	14	24	72	56	22.5	178
G 14x28FG	M14X1.5	14	28	27	27	14	14	24	72	56	22.5	178
G 14×56	M14	14	56	27	27	14	14	24	101	85	22.5	258
G 14x56FG	M14X1.5	14	56	27	27	14	14	24	101	85	22.5	258
G 16×32	M16	16	32	32	32	16	16	26	83	64	24.0	282
G 16x32FG	M16X1.5	16	32	32	32	16	16	26	83	64	24.0	282
G 16×64	M16	16	64	32	32	16	16	26	115	96	24.0	411
G 16x64FG	M16X1.5	16	64	32	32	16	16	26	115	96	24.0	411
G 18×36	M18	18	36	36	36	18	18	30	94	72	27.0	390
G 18x36FG	M18X1.5	18	36	36	36	18	18	30	94	72	27.0	390
G 20×40	M20	20	40	40	40	20	20	34	105	80	30.0	550
G 20x40FG	M20X1.5	20	40	40	40	20	20	34	105	80	30.0	550
G 20×80	M20	20	80	40	40	20	20	34	145	120	30.0	800
G 20x80FG	M20X1.5	20	80	40	40	20	20	34	145	120	30.0	800
G 25×50	M24	25	50	50	50	25	25	42	132	100	36.0	1100
G 25x50FG	M24X2	25	50	50	50	25	25	42	132	100	36.0	1100
G 28×56	M27	28	56	55	55	28	28	48	148	112	40.0	1500
G 28x56FG	M27X2	28	56	55	55	28	28	48	148	112	40.0	1500
G 30x54FG	M27X2	30	54	55	55	30	30	48	148	110	40.0	1440
G 30×60	M30	30	60	60	60	30	30	52	160	120	42.0	1970
G 30x60FG	M30X2	30	60	60	60	30	30	52	160	120	42.0	1970
G 35x54FG	M36X2	35	54	70	70	35	35	60	188	144	54.0	2930
G 35×72	M36	35	72	70	70	35	35	60	188	144	54.0	2930
G 35x72FG	M36X2	35	72	70	70	35	35	60	188	144	54.0	2930
G 36×72	M36	35	72	70	70	36	36	60	188	144	54.0	2930
G 36x72FG	M36X2	35	72	70	70	36	36	60	188	144	54.0	2930
G 40x84FG	M42X2	40	84	85	85	40	40	70	232	168	63.5	5640
G 42×84	M42	42	84	85	85	42	42	70	232	168	63.5	5340
G 42x84FG	M42X2	42	84	85	85	42	42	70	232	168	63.5	5340
G 50×96	M48	50	96	96	96	50	50	82	265	192	73.0	7860
G 50x96FG	M48X2	50	96	96	96	50	50	82	265	192	73.0	7860

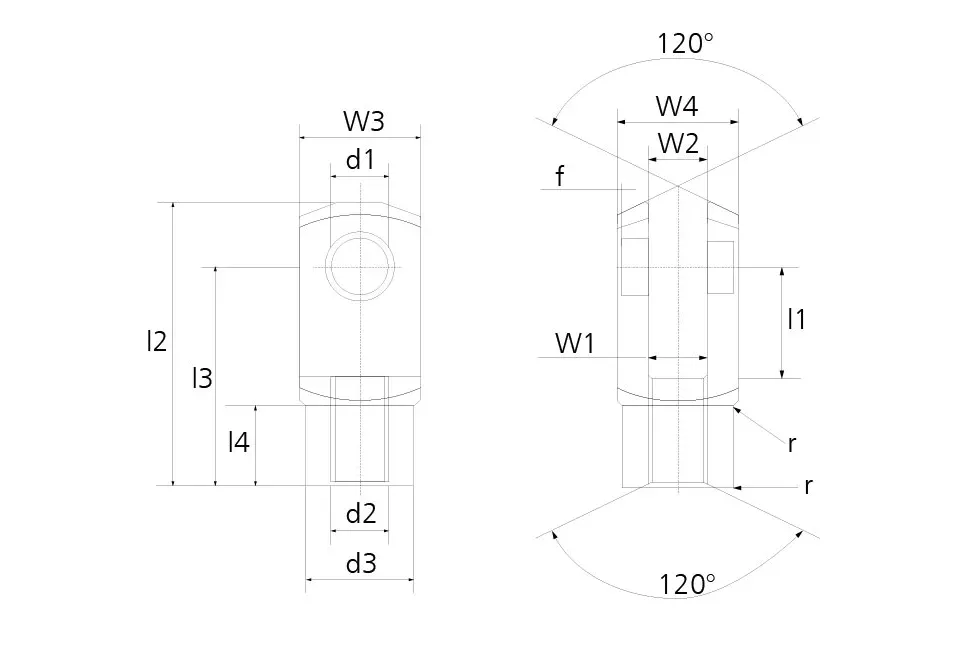

Plan technique

G series metric clevis technical drawing

Fabrication de fourches sur mesure

Fourches filetées sur mesure, yokes et pièces de fourche

Au-delà des rotules à fourche standard, SYZ fabrique des fourches sur mesure pour la course, la direction, la suspension, les machines agricoles et les liaisons industrielles.

Fourche de buggy / fourche de sangle limiteur

Matériau : Acier au carbone

Surface : Zingage jaune

Dimensions : Pouces

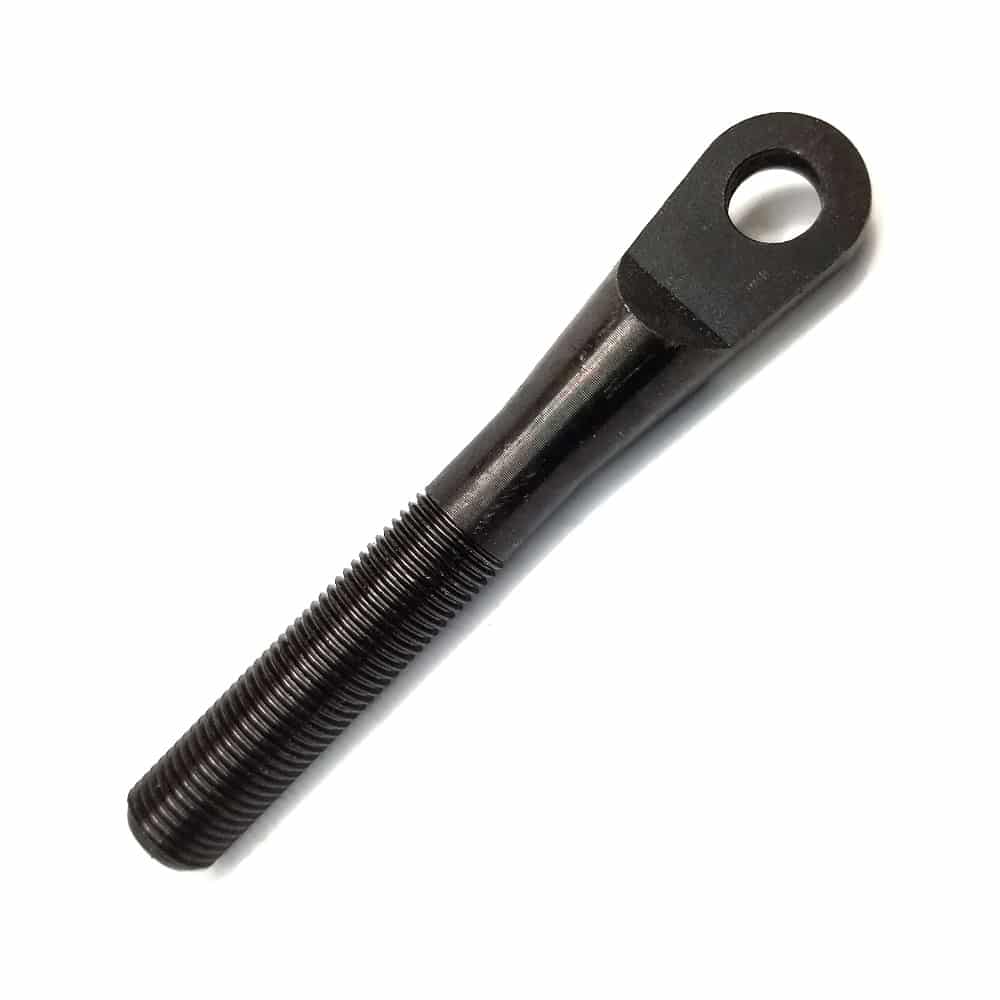

Fourche de voiture legend

Type : Fourche de bras triangulaire

Matériau :Acier chrome-moly 4130

Surface : Noircissement

Dimensions : Pouces

Fourche à souder

Matériau : Acier chrome-moly 4130 / acier au carbone / titane

Surface : Origine

Dimensions : Pouces ou métrique

Rotule à fourche mâle

Matériau : Acier inoxidable

Surface : Matériau brut

Dimensions : Pouces ou millimètres

Support de fourche

Matériau : Acier au carbone

Surface : Laquage en poudre

Dimensions : Pouces ou millimètres

Extrémité de yoke forgée

Matériau : Acier au carbone

Surface : Zingage blanche

Dimensions : Pouces ou millimètres

Fourche de direction

Matériau : Personnalisé

Surface : Personnalisé

Dimensions : Personnalisé

Fourche agricole

Matériau : Acier forgé

Surface : Brut / couleur naturelle

Dimensions : Pouces ou millimètres

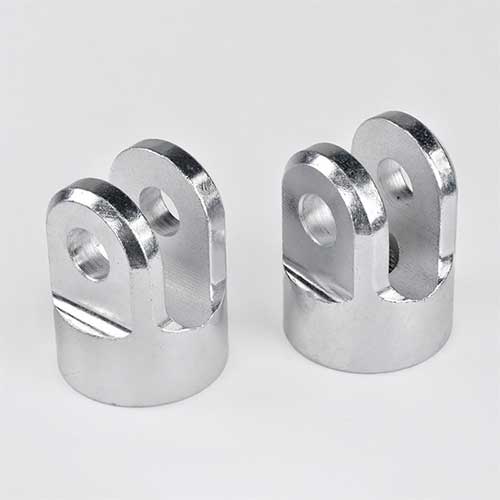

Fourche de crémaillère de direction

Matériau : Aluminium

Surface : Anodisé

Dimensions : Pouces ou millimètres

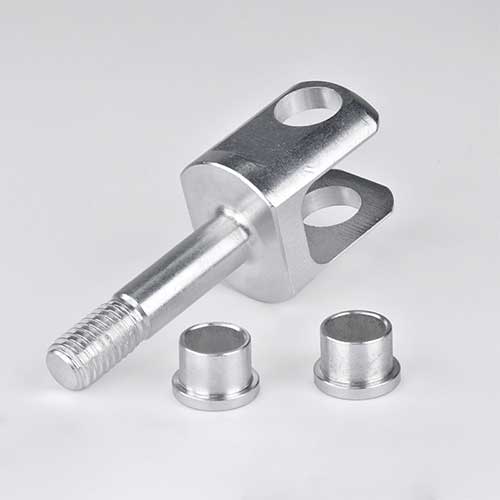

Fourche orientable d’amortisseur

Matériau : Acier chrome-moly

Surface : Zingage blanche

Dimensions : Pouces ou millimètres

Articulation à fourche

Matériau : Acier au carbone

Surface : Personnalisé

Dimensions : Personnalisé

Spécifications CR / CL Spécifications série G

Qualité de fabrication

Détails de fabrication des fourches qui affectent l’ajustement d’assemblage

Filetages, zingage, marquage et tolérances de fourche sont contrôlés pour garantir la constance des commandes en volume d’un lot à l’autre.

Filetages de précision

Le roulage ou la découpe de filetages haute précision garantit des filetages lisses et sans bavure. Chaque lot est contrôlé aux calibres à tolérance pour un assemblage fiable.

Finition de surface impeccable

Zingage écologique, alliage zinc-nickel ou galvanisation à chaud assurent la résistance à la corrosion, avec des objectifs de 48-96 heures au brouillard salin sur demande.

Marquage laser net

Numéros de lot, spécifications clés ou logos clients peuvent être gravés au laser pour la traçabilité et l’identification en entrepôt.

Contrôle strict des tolérances

Le diamètre du trou d’axe, l’alignement de l’œil de fourche, l’écartement de la fourche et l’ouverture de la mâchoire sont contrôlés pour réduire le jeu latéral, le blocage et les reprises d’assemblage.

Options de personnalisation

Matériaux, traitements de surface, filetages et dimensions

SYZ peut fabriquer des pièces de fourche sur mesure selon la charge d’application, l’exposition à la corrosion, les tolérances du plan et vos exigences d’assemblage.

Options de matériaux

Acier au carbone

1018 / 1020 / 1045 / A3 / Q235, etc.

Acier chrome-moly

4130 / 4140 / 4340 / 8620 / 8640

Acier inoxydable

303 / 304 / 316 / 17-4, etc.

Alliage d’aluminium

5052 / 6061 / 6063 / 6082 / 2017 / 7075, etc.

Titane

TA2 / TC4 (Ti-6Al-4V)

Options de traitement de surface

Zingage blanche / jaune

Protection anticorrosion polyvalente pour pièces de fourche en acier.

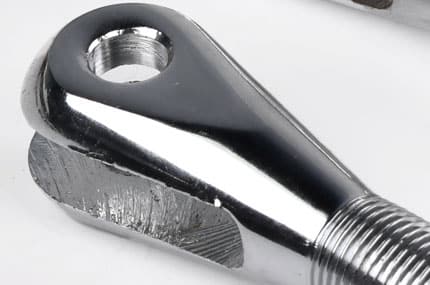

Chromage dur poli

Option de surface résistante à l’usure pour certaines pièces de liaison.

Traitement de noircissement

Finition sombre pour le matériel motorsport et machines.

Laquage en poudre

Option de revêtement coloré pour supports et grandes fourches fabriquées.

Matériau brut

Finition brute ou usinée pour inox, aluminium, titane ou pièces à souder.

Options de filetage et dimensions

Filetage femelle gauche/droite

Série G métrique et articulations à fourche femelles sur mesure.

Filetage mâle gauche/droite

Rotules à fourche CR/CL et fourches mâles filetées sur mesure.

Dimensions métriques

Dimensions métriques de type DIN et selon plan.

Dimensions en pouces

Dimensions de fourche US pour liaisons, course, direction et agriculture.

Comparaison

Fourche vs. rotule vs. articulation à bille

Les rotules à fourche jouent un rôle clé dans les liaisons mécaniques, en particulier lorsque la connexion doit pivoter autour d’un axe de pivot défini. Le style d’articulation adapté dépend du mouvement angulaire, de la liberté d’alignement et de la résistance d’assemblage nécessaires à votre conception.

Type d’articulation	Profil de mouvement	Méthode de connexion	Meilleures applications	Quand ne pas l’utiliser
Rotule à fourche / articulation à fourche	Mouvement de charnière mono-axe autour d’un axe de fourche	Fourche en U, œil de fourche, perçage transversal et axe	Tiges de vérin, liaison de frein, machines planaires, tiges de commande	Applications nécessitant un désalignement angulaire continu

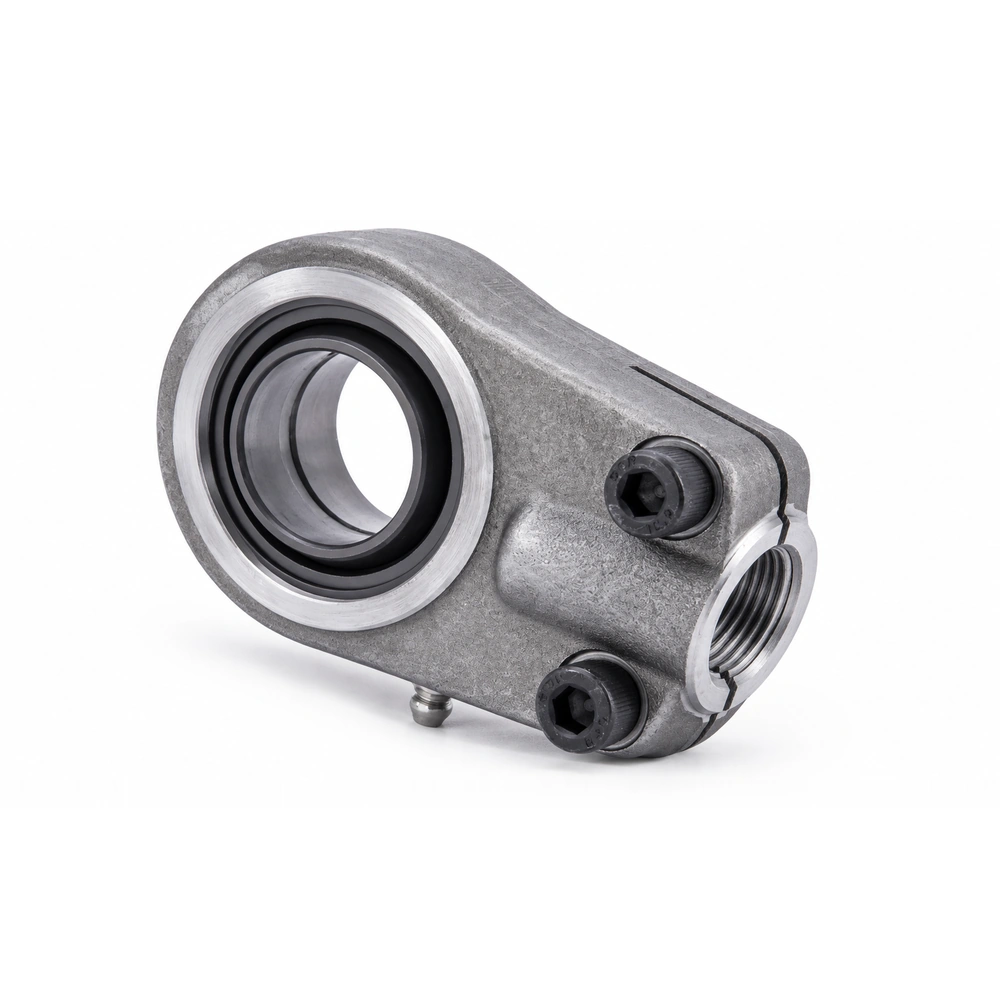

Rotule / Heim joint	Articulation sphérique multiaxe	Alésage sphérique monté sur boulon ou goujon	Liens de suspension, bras de direction, liaisons désalignées	Articulations planes simples où une fourche rigide est plus économique
Articulation à bille	Mouvement angulaire compact multiaxe	Billage retenu dans un logement-femelle	Commandes d’accélérateur, petites liaisons, débranchements rapides	Ensembles lourds à fourche nécessitant une connexion par axe de fourche

Applications

Applications typiques des fourches et normes de référence

Les pièces de fourche standard et sur mesure servent dans les systèmes de liaisons agricoles, industriels, de direction et d’actionneurs. Les normes de référence identifient la base de conception ; les dimensions finales, les charges et les exigences de conformité se confirment avec votre plan et votre application.

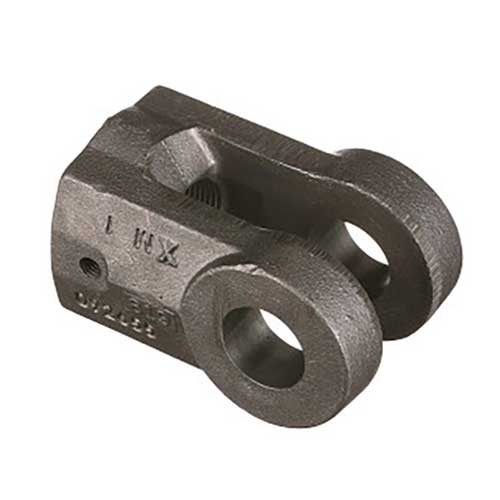

Fourche d’attelage agricole

Référence : Plan client se référant à ASAE S278 / ISO 730

Ensembles de fourche à déconnexion rapide et résistants à la corrosion, avec options d’axe de verrouillage.

Matériaux : Acier au carbone, galvanisé à chaud ou zingué

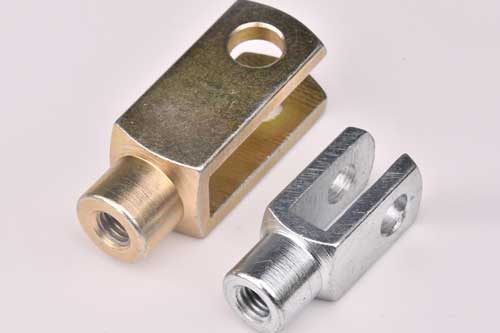

Fourche DIN industrielle

Référence : Plan client se référant à DIN 71752 / ISO 8140

Haute précision de filetage et tolérances serrées pour tiges de vérin et liaisons d’actionneurs.

Matériaux : Acier mi-dur C45, phosphaté ou zingué

Fourche de direction et de suspension

Référence : Plan client + revue d’ingénierie

Conception robuste pour des liaisons de véhicules à haute résistance et résistantes à la fatigue.

Matériaux : Acier allié forgé à chaud

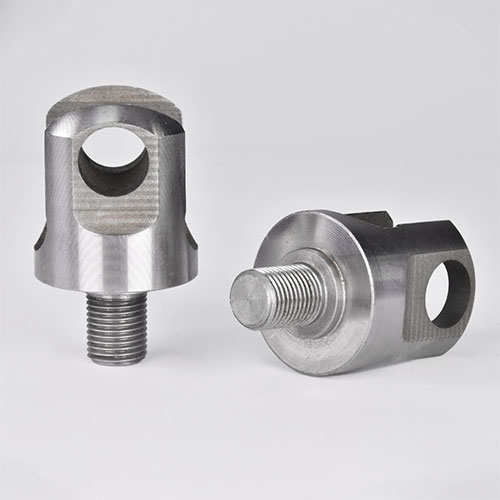

Fourche métrique de vérin

Référence : DIN 71752 / plan client

Haute précision dimensionnelle et assemblage facile pour tiges de vérins pneumatiques ou hydrauliques.

Matériaux : Acier inoxydable 304 / 316

Composants d’assemblage

Axes de fourche et clips de retenue

Complétez l’ensemble à fourche avec l’axe et la méthode de retenue adaptés à la lame d’accouplement, à l’environnement de service et au plan de maintenance. SYZ peut chiffrer le corps de fourche avec l’axe, la rondelle, la goupille fendue ou la goupille élastique requis.

Deux options courantes : Le Type 1 utilise un axe de fourche, une rondelle et une goupille fendue ; le Type 2 utilise une goupille élastique de fourche. Confirmez le diamètre de l’axe, la longueur de pince, l’alignement des trous et l’accès de retenue sur le plan.

Fabrication de précision depuis 1999

Production de fourches traçable pour programmes OEM

Production certifiée ISO 9001:2015 avec traçabilité par lot et inspection basée sur plans. Partagez votre quantité annuelle et vos points de contrôle requis afin que nous puissions confirmer le bon processus et le plan d’inspection.

ISO 9001:2015

Contrôles du système qualité pour production répétée et inspection documentée.

Depuis 1999

Longue expérience en usinage et fabrication de composants de liaison.

SSOT : 25 / 20

Objectif de production standard 25 jours ; objectif d’échantillons 20 jours, confirmé avec le devis.

Complétez la liaison

Composants de liaison associés

Associez les rotules à fourche aux composants d’accouplement qui contrôlent la longueur, l’alignement et l’installation du vérin ou de la direction.

Œils de tige

Œils de tige de vérin et extrémités forgées mono-axe.

Standard and custom linkage rod assemblies

Tiges de liaison

Tiges de connexion LCR avec options d’extrémité à fourche.

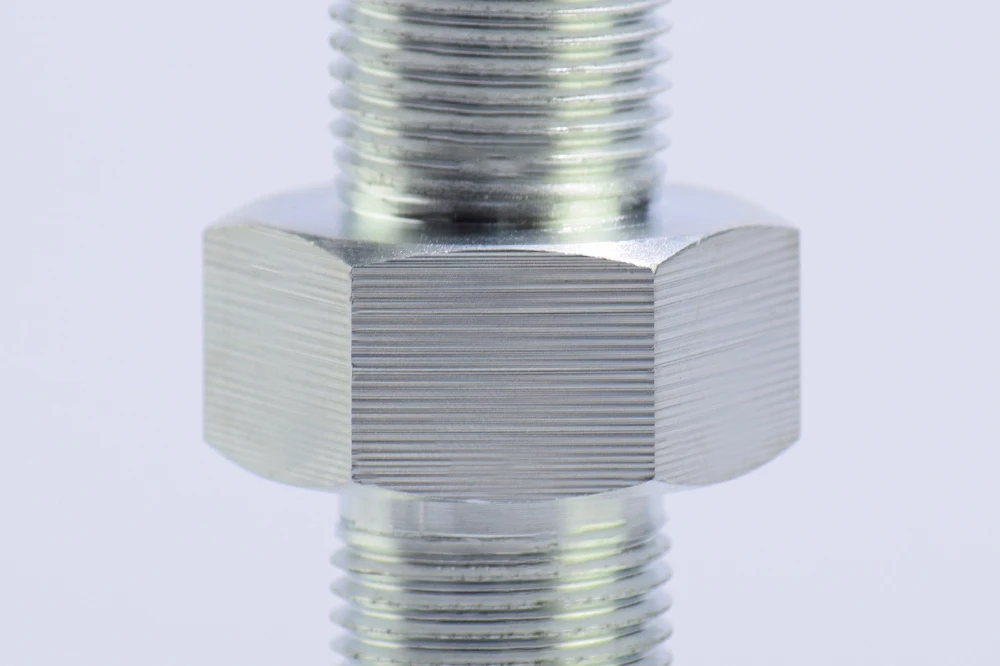

Contécrous

Quincaillerie de blocage pour ensembles filetés réglables.

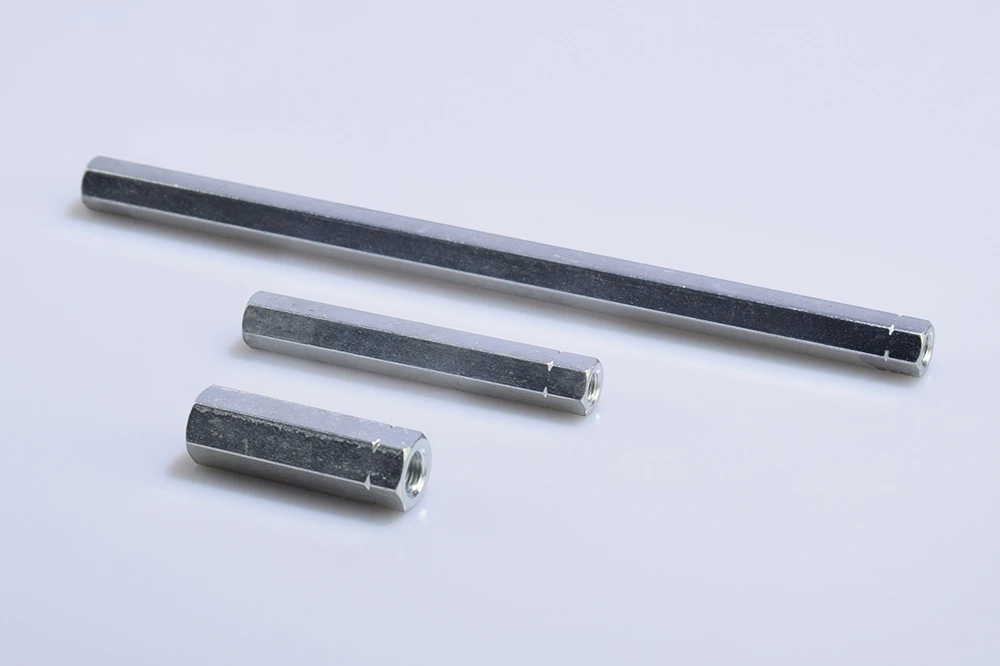

Turnbuckles & Hex Bars technical layout overview

Tendeurs

Quincaillerie de réglage de longueur pour liaisons tendues.

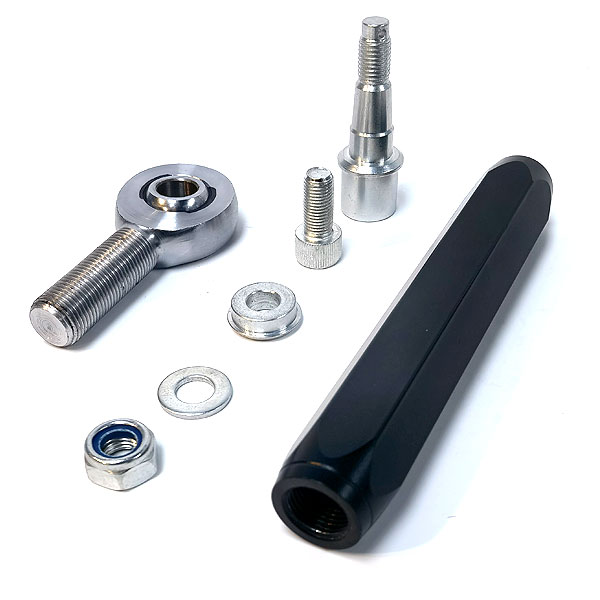

Heavy-duty heim-joint steering tie rod kit

Rotules de barre

Ensembles de biellette pour liaisons de direction et de commande.

HCR20U hydraulic cylinder rod end bearing

Rotules pour vérins hydrauliques

Série HCR et options d’œil pour connexions de vérin.

FAQ

Questions courantes sur les fourches

Quelle différence entre une rotule à fourche et un roulement de rotule ?

Une rotule à fourche utilise fourche et axe pour une rotation mono-axe. Un roulement de rotule utilise une bille sphérique pour un désalignement multiaxe. Utilisez une fourche lorsque la liaison se déplace dans un plan fixe.

Que signifient CR / CL sur les rotules à fourche en pouces ?

CR indique généralement un filetage à droite et CL un filetage à gauche. Associer des pièces à filetage à droite et à gauche permet de régler la longueur de la liaison en tournant la tige de connexion.

SYZ peut-il fournir des articulations à fourche DIN 71752 avec axes et clips ?

Oui. Les articulations à fourche de la série G peuvent être fournies avec axe de fourche, rondelle, goupille fendue ou goupille élastique selon votre assemblage.

Comment dimensionner une fourche pour mon application ?

Confirmez la taille et le sens du filetage, le diamètre de l’axe de fourche, la largeur d’écartement de la fourche, l’épaisseur de la lame d’accouplement et la direction de charge. Si vous envoyez un plan, SYZ peut vérifier les dimensions clés avant devis.

Pouvez-vous fabriquer des fourches sur mesure d’après plans ou échantillons ?

Oui. SYZ peut produire des fourches sur mesure, fourches de direction, fourches à souder, extrémités de yoke, supports et composants de fourche filetés spéciaux à partir de plans, d’échantillons ou de spécifications cibles.

Quels matériaux et finitions sont disponibles ?

Les options courantes comprennent acier au carbone, acier chrome-moly, inox, alliage d’aluminium et titane. Les traitements comprennent zingage, noircissement, chromage dur, laquage poudre et finition brute usinée.

Quels sont les délais standard de production et d’échantillons ?

L’objectif de planification standard est de 25 jours pour la production et 20 jours pour les échantillons, selon le matériau, la finition, la quantité, l’approbation du plan et les exigences d’inspection.

Outils d’ingénierie

Calculateurs pour cette famille de produits

Calculateur de capacité de cisaillement des boulons

Estimez la capacité de cisaillement simple et double d’un axe ou boulon.

Calculateur de précharge et de couple

Estimez le couple de serrage pour la quincaillerie boulonnée.

Guides d’achat

Guides d’achat pour cette famille de produits

Rotules à fourche

Fourche en U avec perçage transversal pour pivots de vérin et de liaison mono-axe.

Direct usine

Demander un devis de fourches

Envoyez-nous vos dimensions de filetage, diamètres d’axe, matériaux, quantités et plans. Nous répondrons avec les prix et les recommandations de production.
