Guide d’achat des rotules de suspension
Une rotule de suspension est l’élément articulé bille-dans-bague au cœur de toute rotule — livré seul, prêt à être fretté dans votre logement, votre fourche ou votre alésage usiné. Ce guide
Qu’est-ce qu’une rotule de suspension ?
DefinitionA rotule de suspension est une bille rectifiée de précision tournant dans une bague extérieure sphérique adaptée — l’élément de roulement seul, sans queue filetée ni alésage. Il encaisse le mouvement oscillant, le débattement et la charge radiale lourdefretté dans un composant hôte : le pied d’un vérin hydraulique, un carter de machine, une fourche ou un alésage que vous avez usiné vous-même.
Face à une rotule : la rotule est ce roulement plus un logement fileté intégré, elle se visse donc directement dans une liaison. Une rotule de suspension est l’élément seul et exige un logement ou un mologements uniball.
- Also called
- Bague sphérique · roulement uniball
- Fonction principale
- Articulation oscillante sous charge radiale
- Plage d’alésage
- 0,165″–5,984″ · 3–30 mm+
- Systèmes de bague
- Métal-métal · revêtu PTFE
Anatomie d’une rotule de suspension
StructureToute rotule de suspension compte trois éléments fonctionnels. Chacun correspond à un critère de sélection présenté plus loin.
Bague intérieure (bille)
La bague intérieure sphérique rectifiée de précision, acier à roulement trempé — acier au chrome (classe 52100) sur les séries standards, inox dans la famille anticorrosion. Elle porte le mouvement oscillant.
Bague extérieure
La bague extérieure sphérique adaptée qui reçoit la bille et définit l’enveloppe de débattement. La GEZ utilise une bague fracture — la bague extérieure est fendue pour pouvoir assembler le roulement puis refermer le
Interface de bague / Revêtement
Le système de glissement entre bille et bague : contact métal-métal (graissable, charge maximale) ou revêtement PTFE collé (autolubrifié, sans maintenance). Ce choix fixe le frottement, la durée de vie et
Diamètre extérieur fretté
Le diamètre extérieur fretté dans votre logement. Alésage, OD et largeur doivent concorder ensemble avec l’alésage du logement et le chemin de charge — pas seulement la cote nominale d’alésage.
Métal-métal
La bille roule directement sur une bague alliée trempée. Elle reprend les charges statiques les plus élevées, tolère mieux la chaleur et la contamination et accepte les chocs.
Réclame un graissage périodique en points accessibles ; le standard des vérins hydrauliques, machines lourdes et pivots à fortes impulsions.
Revêtu PTFE
Un revêtement PTFE collé entre bille et bague supprime le contact métal-métal — faible frottement, aucun graissage, fonctionnement silencieux.
Échange un peu de charge de pointe et de température contre un service sans maintenance. Le choix par défaut des ensembles scellés, milieux propres et pivots difficiles d’accès.
Ce que fait une rotule de suspension dans une machine
FunctionVue de l’ingénierie, le roulement doit remplir quatre fonctions à la fois — chacune correspondant à un critère de sélection.
Reprendre la charge radiale
La sélection part de la charge radiale statique maximale avec marge — la gamme monte jusqu’à 1 146 400 lbs (GEZ152ES) au catalogue. Accordez la capacité statique au poids mort, à la charge dynamique
Autoriser le débattement
L’interface sphérique laisse l’arbre s’incliner quand l’ensemble fléchit. Le débattement de travail va de 1° sur les séries de précision serrée à 24° sur la YPB-T grand débattement — le dépasser charge le bord de la
Survivre à son environnement
Contamination, lavage et corrosion décident du matériau et du revêtement : acier au chrome graissé pour machines protégées, inox COM-SS pour lavage et service chimique, séries scellées revêtues PTFE po
Être fretté et rester en place
L’OD est fretté dans le logement ; un serrage correct, la tolérance d’alésage du logement et — le cas échéant — un circlips ou un sertissage empêchent l’OD de tourner sous charge oscillante.
Où les rotules de suspension tombent en panne
- Dimensionner par l’alésage seul en ignorant la charge radiale statique et les chocs.
- Faire tourner des roulements métal-métal sans accès au graissage.
- Dépasser l’angle de débattement de travail, chargeant le bord de la bague.
- Un frettage de logement incorrect laissant l’OD tourner ou ramper.
Choisir matériau et revêtement ensemble
MaterialsLes rotules de suspension SYZ couvrent acier au chrome, acier allié et inox, en systèmes métal-métal et revêtus PTFE. Choisissez la combinaison selon charge, environnement et accès de maintenance.
COM / COMA-M
Métal-métal commercialLe cheval de trait commercial en pouces (COM) et métrique (COMA-M) : bille acier au chrome, bague alliée, contact métal-métal avec prévision de graissage. Le meilleur rapport charge/prix pour machines générales et pieds de vérin
COM-SS
Inox · la corrosion d’abordConstruction inox pour environnements marins, de lavage, alimentaires et chimiques où un roulement en acier au carbone zingué corroderait. Associez-le à la famille de rotules inox correspondante pour des liaisons entièrement lavables.
GEZ

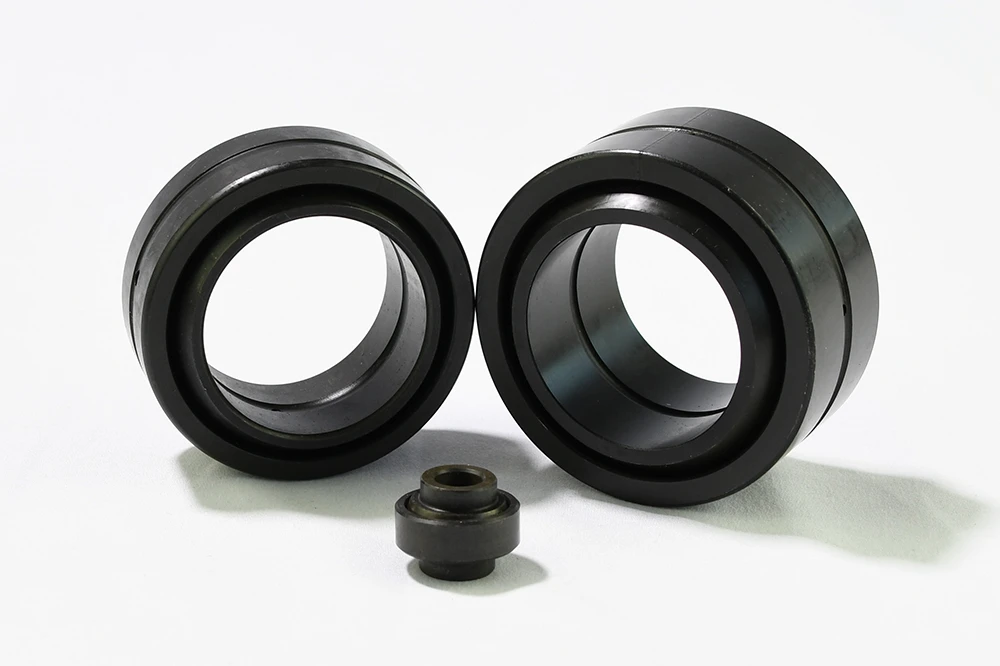

Bague fracture · charge lourdeLa série industrielle à bague fracture : la bague extérieure fendue s’assemble autour d’une bille plus grande, portant drastiquement la capacité statique — jusqu’à 1 146 400 lbs sur la GEZ152ES. Conçue pour les chocs et le service séve
SLB · WPB-T/TG · YPB-T · GEC/GEGC

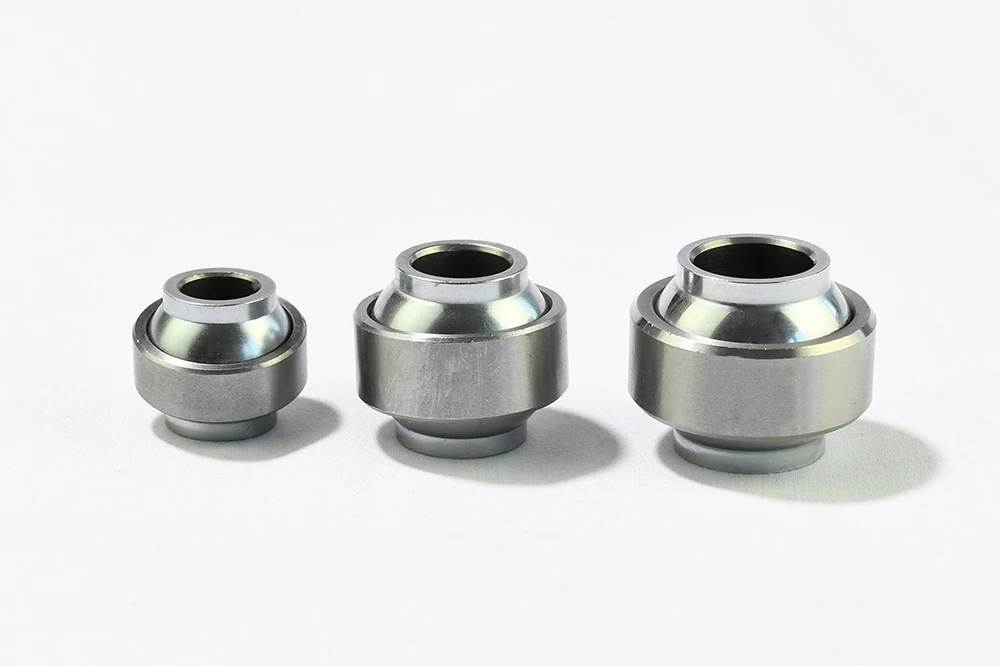

Revêtu PTFE & spécialesLe groupe autolubrifié et spécial : série SLB à gorge de charge, WPB-T/TG large pour supports larges, YPB-T grand débattement (jusqu’à 24°) et métriques de précision GEC/GEGC. Fonctionnement sans maintenance
Finishes and Materials: What Protects Each Part
Traitement de surfaceLes systèmes de bague font le travail tribologique ; le matériau et le fini décident de la survie du roulement dans son environnement.
| Treatment | Applied to | Series examples | What it does |
|---|---|---|---|
| Acier au chrome (classe 52100) | Bague intérieure, séries standards | COM(-T), SLB, WPB-T | Acier à roulement trempé et rectifié de précision — le choix par défaut des machines protégées. |
| Bague en acier allié | Bague extérieure, séries haute charge | COM, COMA-M, GEZ | Bague alliée traitée pour la charge statique maximale et la tolérance aux chocs. |
| Inox série 300 | Bague intérieure + bague | COM-SS | Aucun revêtement — la résistance à la corrosion vient de l’alliage, pour le service marine et lavage. |
| Revêtement PTFE | Interface de bague | COM-T, SLB, WPB-T, YPB-T, GEC | Revêtement autolubrifié collé — élimine le contact métal-métal et le graissage. |
| Phosphatation / conservation à l’huile | Protection de stockage | Toutes séries en l’état livré | Conservateur pour transport et stockage ; faites tourner les roulements métal-métal graissés en service. |
Les options de revêtement et de matériau varient par série — confirmez toujours sur la page de spécifications de la série avant commande. Matériaux et variantes spéciales sur demande.
Where Spherical Bearings Perform
ApplicationsL’élément de roulement apparaît partout où un pivot fretté doit s’articuler sous charge. Voici les schémas autour desquels les rotules de suspension SYZ sont conçues.
Vérins hydrauliques
Fixations rotule et base sur vérins — charge statique élevée, course oscillante, service métal-métal graissable.
COMCOMA-MGEZMachines industrielles
Convoyeurs, presses, machines d’emballage et de transformation où les pivots sont frettés dans des logements usinés.
COMSLBGECAgriculture & équipement lourd
Pivots d’outils, de moissonneuses et d’attelage sous chocs et contamination — séries à bague fracture et graissables.
GEZCOMSuspension fabriquée
Pivots uniball à souder avec logements uniball : bras de contrôle, fusées et fixations de châssis sur montages tout-terrain et motorsport.
WPB-TYPB-TCOM-SSMarine & lavage
Pivots de direction et de trim exposés au sel et aux produits chimiques — construction inox sans revêtement.
COM-SSRobotique & automatisation
Pivots compacts sans maintenance pour ensembles scellés et emplacements à service limité.
SLBGEC/GEGCComment choisir : 5 étapes, puis le tableau des séries
Selection referenceCapacité de charge
Totalisez la charge radiale statique — poids mort + dynamique + chocs — et choisissez un roulement au-dessus avec marge. La série GEZ couvre les chocs les plus lourds.
Angle de débattement
Mesurez l’inclinaison réellement subie par l’ensemble. Les séries de précision tournent à ~1° ; les séries larges et grand débattement montent à 24° (YPB-T).
Alésage, OD & logement
Accordez ensemble alésage d’arbre, OD fretté et largeur de logement. Pour un logement à souder, associez le roulement à un logement uniball.
Système de bague
Métal-métal graissable pour charge et chaleur maximales ; revêtu PTFE pour un service sans maintenance, scellé ou propre.
Matériau & environnement
Acier au chrome pour machines protégées ; inox pour lavage, marine et exposition chimique.
| Série | Type | Revêtement / Bague | Filetage / Taille | Spécifications |
|---|---|---|---|---|
| Métal-métal — charge maximale | ||||
| COM(-T) | Commercial en pouces | Métal-métal ; PTFE sur -T | Alésage 0,165″–2,000″ | View |
| Commercial métrique | Commercial metric | Alésage 3–30 mm | Bore 3–30 mm | View |
| Bague fracture, charge lourde | Fractured race, heavy load | Métal-métal | Jusqu’à 1 146 403 lbs statiques | View |
| Revêtu PTFE & spéciales | ||||
| Autolubrifié, gorge de charge | Revêtu PTFE | Pivots sans maintenance | Maintenance-free pivots | View |
| Série large | Wide series | PTFE lined | Supports larges | View |
| Grand débattement | High misalignment | Jusqu’à 24° d’articulation | Up to 24° articulation | View |
| Métrique de précision | Autolubrifié | Alésage 4–30 mm | Bore 4–30 mm | View |
| Inox — service corrosif | ||||
| COM-SS | Inox en pouces | Construction inox | Lavage & marine | View |
À associer à un logement à souder ? Nos logements uniball portent une gorge à circlips adaptée à ces roulements. Pour les rotules — ce roulement plus un logement fileté — partez du hub de la gamme de rotules.
