Épaisseur uniforme · Résistance supérieure · Excellente concentricité
Tubes DOM en chrome-moly

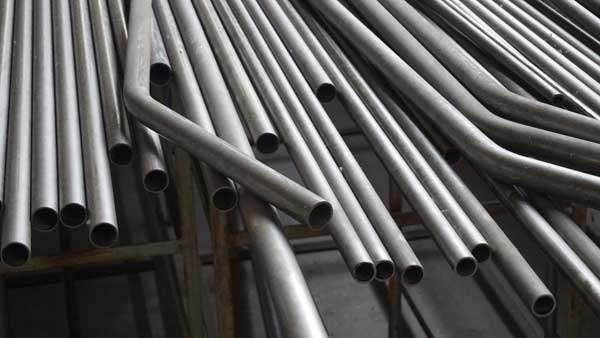

Tube DOM en chrome-moly 4130 étiré sur mandrin — le tube choisi par les fabricants quand une liaison doit être résistante, légère et soudable. SYZ fournit 23 tailles standard coupées à longueur, prêtes à associer aux adaptateurs de tube et rotules SYZ, plus diamètre extérieur, paroi, forme et longueur personnalisés pour châssis de course, suspensions tout-terrain et programmes OEM.
Matériau et procédé
Qu’est-ce que le tube DOM ?
Le tube DOM (Drawn Over Mandrel) est un tube en acier fini par une passe d’étirage à froid de précision sur un mandrin. L’étirage supprime la bave de soudure, travaille les surfaces intérieure et extérieure, et laisse un fini lisse, une épaisseur de paroi uniforme et une précision dimensionnelle exceptionnelle — exactement ce qu’il faut quand un tube doit glisser sur un adaptateur étagé et être soudé de manière concentrique.
Le DOM standard peut être fabriqué en acier au carbone ordinaire, tel que le 1020 ou le 1026. Notre production se concentre sur tube DOM en chrome-moly 4130 — plus léger à résistance égale, meilleure capacité de traction et résistance à la fatigue bien supérieure. C’est ce qui en fait le choix par défaut pour les châssis de course, les arceaux tout-terrain et autres structures critiques, plutôt que pour la mécanique générale.
Les acheteurs recherchent ce matériau sous les deux noms : « tube chrome-moly » décrit l’alliage, « tube DOM » décrit le mode de fabrication. Ce ne sont pas des alternatives — les tubes SYZ sont les deux à la fois.
DOM est un procédé, pas un matériau. Cela piège bon nombre de devis. « DOM » indique que le tube a été étiré sur un mandrin ; cela ne dit rien de l’alliage. Demandez à chaque fournisseur de quelle nuance est son DOM — le nôtre est spécifiquement un acier allié chrome-moly 4130, qui apporte la combinaison de soudabilité, de ténacité et de tolérances décrite dans les fiches techniques ci-dessous.
Le DOM n’est pas non plus sans soudure. Le DOM part d’un tube soudé par résistance électrique (ERW) qui est ensuite étiré à froid, ce qui travaille la soudure jusqu’à la rendre pratiquement invisible et amène la zone soudée à la résistance pleine du tube. On l’appelle souvent à tort « sans soudure » — il ne l’est pas, et les fournisseurs honnêtes le disent. Pour la plupart des travaux de châssis et de liaison, cette distinction ne vous dessert pas ; quand un règlement précise le type de tube, vérifiez la formulation avant de commander.
ERW vs DOM vs Sans soudure ce qui différencie réellement les trois types de tubes
| Type de tube | Mode de fabrication | Couture | Contrôle dimensionnel | Utilisation type |
|---|---|---|---|---|
| ERW | Bande formée en rouleau et soudée par résistance électrique, sans étirage ultérieur | Cordon de soudure visible, bave pouvant subsister à l’intérieur | Le plus large | Fabrication structurelle générale et non critique |
| DOM | Tube ERW étiré à froid sur un mandrin — bave supprimée, paroi et alésage travaillés | Soudure travaillée jusqu’à devenir pratiquement invisible, résistance restaurée | Le plus serré des trois, alésage lisse | Liaisons de suspension, arceaux, cylindres, pièces de tube usinées |
| Sans couture | Percé ou extrudé à partir d’un billeton plein | Aucun | Variable — nécessite un étirage à froid supplémentaire pour égaler le DOM | Service sous pression et applications où une soudure est exclue |
Définitions générales du secteur, fournies afin que vous puissiez comparer les devis sur une base équivalente. SYZ fournit la gamme DOM en chrome-moly 4130 ; d’autres nuances et procédés sont disponibles à la demande.
Pourquoi le chrome-moly
Pourquoi du DOM chrome-moly plutôt que du DOM au carbone ?
Combiner la précision du DOM avec le rapport résistance/poids du chrome-moly fait la différence sur les montages de course, tout-terrain et structurels.
-
Résistance à la traction et limite d’élasticité élevéesSupporte des charges élevées et des contraintes structurelles sans devoir passer à une paroi plus épaisse.
-
Léger mais résistantMeilleur rapport résistance/poids que le DOM en acier au carbone — la raison de sa domination en construction motorsport.
-
Excellente soudabilité et ductilitéAdapté au soudage TIG de précision, au pliage et au formage — voir le guide de fabrication ci-dessous pour les notes sur le métal d’apport et la procédure.
-
Résistance supérieure à la fatigue et aux chocsConserve son intégrité sous contraintes répétées et chocs — le mode de défaillance qui élimine réellement les liaisons de suspension.
| Caractéristique | DOM acier carbone | DOM chrome-moly |
|---|---|---|
| Résistance | Standard | Résistance à la traction et limite d’élasticité plus élevées |
| Poids | Plus lourd | Plus léger à résistance égale ou supérieure |
| Résistance à la fatigue | Modérée | Excellent |
| Application | Usage mécanique général | Course / off-road / constructions haute performance |
Le DOM acier carbone (1020/1026) reste disponible sur demande quand le coût prime sur le poids : indiquez-nous l’application, nous chiffrerons la nuance adaptée.
Dimensions et spécifications
Programme standard et capacité sur mesure
Deux façons d’acheter. Leprogramme standard CMTest une géométrie en stock coupée à longueur, prête à associer aux adaptateurs de tube SYZ — commandez par référence. Au-delà, notre laminoir et notre usinage couvrent un éventail plus large de diamètres, épaisseurs, formes et longueurs sur commande.
1020 / 1026 carbone sur demande
ovale · en D · conique
Série CMT — les 23 dimensions standardChromoly 4130 · coupé à longueur · dimensions en pouces
| Référence | DE du tube × épaisseur | ID (calculé) | Plage de longueurs | Plage de poids |
|---|---|---|---|---|
| CMT-6-058 | 0.375 × 0.058 | 0.259 | 6.0 – 50.0 | 0.116 – 0.928 |
| CMT-8-058 | 0.500 × 0.058 | 0.384 | 6.0 – 50.0 | 0.155 – 1.240 |
| CMT-8-065 | 0.500 × 0.065 | 0.370 | 6.0 – 50.0 | 0.173 – 1.384 |
| CMT-10-058 | 0.625 × 0.058 | 0.509 | 6.0 – 50.0 | 0.193 – 1.634 |
| CMT-10-065 | 0.625 × 0.065 | 0.495 | 6.0 – 50.0 | 0.217 – 1.736 |
| CMT-12-058 | 0.750 × 0.058 | 0.634 | 6.0 – 50.0 | 0.232 – 1.856 |
| CMT-12-065 | 0.750 × 0.065 | 0.620 | 6.0 – 50.0 | 0.260 – 2.080 |
| CMT-12-095 | 0.750 × 0.095 | 0.560 | 6.0 – 50.0 | 0.380 – 3.040 |
| CMT-12-125 | 0.750 × 0.125 | 0.500 | 6.0 – 50.0 | 0.480 – 3.840 |
| CMT-14-058 | 0.875 × 0.058 | 0.759 | 6.0 – 50.0 | 0.271 – 2.168 |
| CMT-14-065 | 0.875 × 0.065 | 0.745 | 6.0 – 50.0 | 0.304 – 2.432 |
| CMT-14-083 | 0.875 × 0.083 | 0.709 | 6.0 – 50.0 | 0.388 – 3.104 |
| CMT-16-058 | 1.000 × 0.058 | 0.884 | 6.0 – 50.0 | 0.310 – 2.480 |
| CMT-16-065 | 1.000 × 0.065 | 0.870 | 6.0 – 50.0 | 0.347 – 3.123 |
| CMT-16-083 | 1.000 × 0.083 | 0.834 | 6.0 – 50.0 | 0.443 – 3.544 |
| CMT-16-095 | 1.000 × 0.095 | 0.810 | 6.0 – 50.0 | 0.507 – 4.056 |
| CMT-18-058 | 1.125 × 0.058 | 1.009 | 6.0 – 50.0 | 0.348 – 2.784 |
| CMT-18-083 | 1.125 × 0.083 | 0.959 | 6.0 – 50.0 | 0.498 – 3.984 |
| CMT-18-095 | 1.125 × 0.095 | 0.935 | 6.0 – 50.0 | 0.571 – 4.568 |
| CMT-20-058 | 1.250 × 0.058 | 1.134 | 6.0 – 50.0 | 0.388 – 3.104 |
| CMT-20-065 | 1.250 × 0.065 | 1.120 | 6.0 – 50.0 | 0.434 – 3.472 |
| CMT-20-095 | 1.250 × 0.095 | 1.060 | 6.0 – 50.0 | 0.634 – 5.072 |
| CMT-22-120 | 1.375 × 0.120 | 1.135 | 6.0 – 50.0 | 0.881 – 7.048 |
Matériau : acier chromoly 4130 (4140 et 4340 disponibles par projet). Tolérance de coupe ±,090″. La colonne ID se calcule en DE − 2 × épaisseur : utilisez-la pour accorder le DE étagé d’unadaptateur de tube soudable. La plage de poids suit le tableau des dimensions sur la plage de coupe 6″–50″. Dimensions spéciales disponibles ; voir lapage de spécifications complètepour filtrer et chiffrer par référence.
Dimensions rondes à paroi épaisse populairessur demande, au-delà de la gamme standard CMT
| Ø ext. | Épaisseur | Ø int. |
|---|---|---|
| 1″ | .120″ | .760″ |
| 1-1/4″ | .120″ | 1.010″ |
| 1-1/2″ | .120″ | 1.260″ |
| 1-1/2″ | 1/4″ | 1.000″ |
| 1-3/4″ | .120″ | 1.510″ |
| 2″ | .120″ | 1.760″ |
| 2″ | 1/4″ | 1.500″ |
| 2-1/2″ | 1/4″ | 2.000″ |
Les dimensions les plus demandées au-delà du programme standard : tube de cage, stock lourd 4-links et bras de rayon.

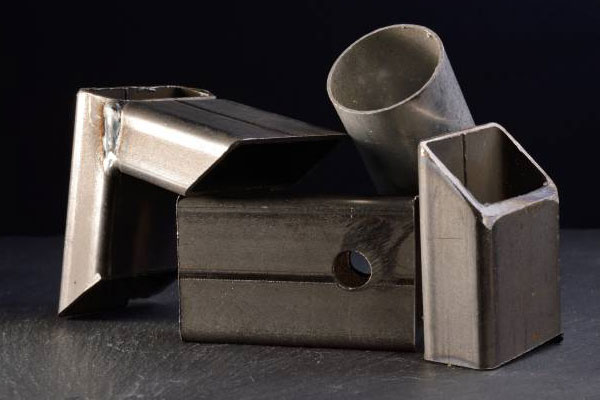

Formes de tube
La plupart des tubes DOM sont ronds : meilleure résistance à la torsion et paroi la plus uniforme — c’est le standard pour bras de suspension, arceaux et structures de châssis.Carrée et rectangulaireLe DOM est disponible pour châssis, supports et ensembles de montage. Pour les applications spéciales,ovale, en D et coniquedes profils peuvent être produits par formage secondaire ou usinage CNC sur demande.
Guide de fabrication
Guide de fabrication de liaisons soudées
Le tube chromoly est le corps structurel d’une liaison. Voici comment spécifier et construire une liaison réglable complète.
- 01
Dimensionnez le système ensemble
Choisissez d’abord la taille de filetage de la rotule. Puis sélectionnez unadaptateur de tubedont le diamètre extérieur étagé correspond au diamètre intérieur du tube — ID = DE − 2 × épaisseur ; la colonne ID du tableau fait déjà ce calcul pour chaque taille standard. Un ajustement glissant serré donne une soudure concentrique et solide.
- 02
Laissez une plage de réglage

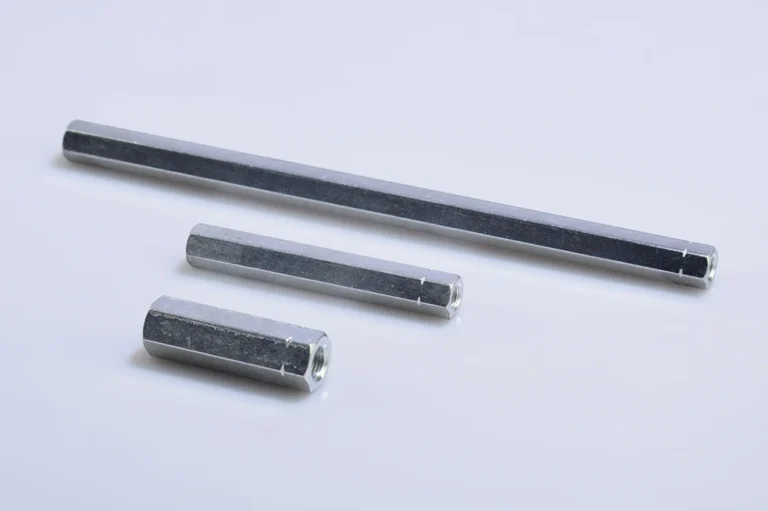

Coupez le tube de sorte qu’il reste un engagement de filetage complet dans les adaptateurs au réglage le plus court comme au plus long. La pratique courante est une paire de filetages opposés RH/LH pour que la liaison se règle sur le véhicule comme unelanterne de tendeurpuis bloquée avec unecontre-écrouà chaque extrémité.
- 03

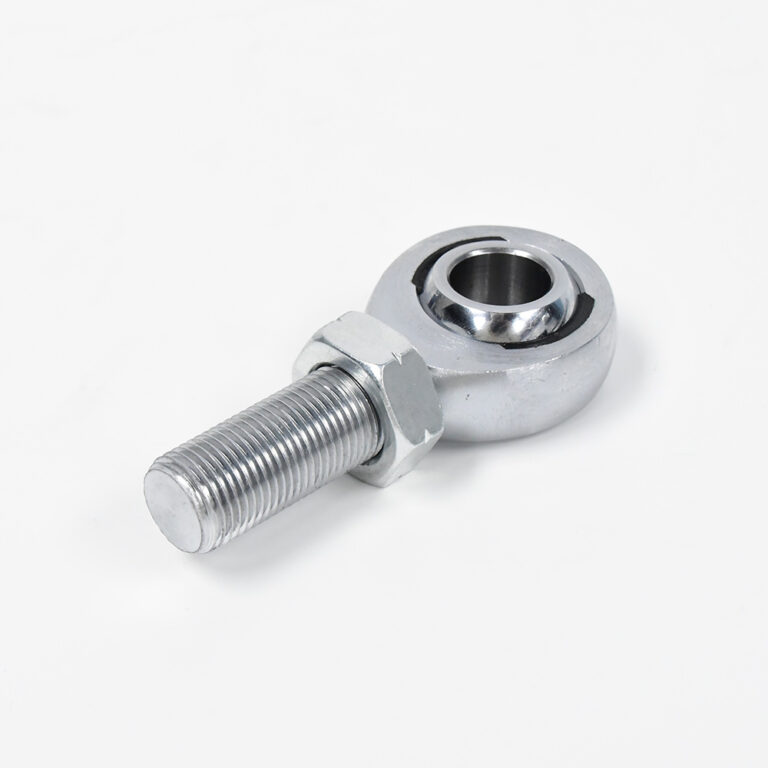

Retirez les rotules avant de souder
Retirez toujours lesrotulesavant de souder les adaptateurs. La chaleur de soudage ruine le traitement thermique de la bague et détruit les liners PTFE autolubrifiants. Revissez seulement après refroidissement.
- 04
Soudez correctement
Le 4130 est normalement livré et travaillé à l’état normalisé et se soude proprement au TIG. Le choix de l’apport compte : un apport acier doux comme ER70S-2 donne une soudure ductile et tolérante, courant pour arceaux et châssis ; un apport plus résistant comme ER80S-D2 sert quand on veut plus de résistance. Évitez l’apport 4130 sauf si l’ensemble sera traité thermiquement après soudage — la soudure devient dure et sensible aux fissures. Laissez refroidir lentement, sans trempe.
Décisions d’épaisseur de paroi :L’épaisseur est le levier principal contre chocs et flambage. Épaisse (.120″ et plus) pour les bras de suspension off-road sévères ; légère (.058″ ou .095″) pour gagner du poids sur tringleries d’accélérateur, de boîte et de commande légères.

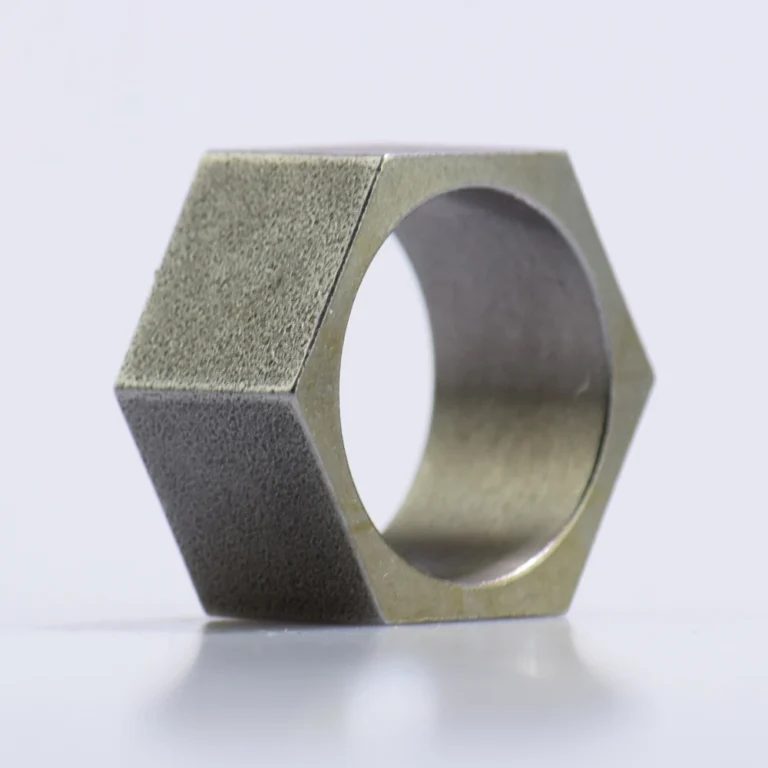

Plats hexagonaux pour clé :le tube rond ne donne aucune prise à la clé. En soudant unhexagone à souder pour cléle réglage devient bien plus facile une fois la liaison montée sur le véhicule.
Consultez d’abord le règlement :Les organismes de homologation exigent souvent du tube sans couture ou DOM pour les arceaux et interdisent l’ERW simple, avec souvent des DE et épaisseurs minimaux selon le poids du véhicule. Confirmez les règles de classe avant de couper — une étape peu coûteuse qui épargne une reconstruction.
Applications
Là où le tube chromoly DOM performe
Bras de suspension très sollicités, structures de sécurité, constructions automobiles personnalisées et fourniture OEM répétée de tube.
Fabrication de bras de suspension
Systèmes 4 liens, bras de rayon, barres de piste, barres Panhard, renforts et ensembles de tube fileté — partout où le rapport résistance/poids décide.
Arceaux et structures de sécurité
Choix standard pour arceaux, extensions de cage, structures tubulaires goussetées et fabrication sécurité motorsport dépendant des performances du chromoly 4130.
Tubes de direction et de tirants
Liens de direction, tubes de tirants, biellettes de barre stabilisatrice et ensembles de réglage où une géométrie propre et un matériau prêt à souder simplifient la production.
Fabrication agricole
Structures de machines agricoles fabriquées, liaisons d’outils et supports nécessitant un approvisionnement saison après saison en tube d’acier fort, constant et coupé à longueur.
Cadres et montages industriels
Cadres de machines, montages et ensembles soudés structurels où un diamètre extérieur et une épaisseur constants sont une exigence de production, pas un luxe.
Programmes de fourniture OEM de tube
Dimensions de tube récurrentes, longueurs de coupe contrôlées et dimensions spéciales par projet — usinage, cintrage et finition réglés avant expédition.
Plus que du tube
Transformation et fabrication intégrées
L’innovation ne vient pas du suivi du standard, mais de sa définition. Beaucoup de problèmes d’ingénierie exigent un tube absent de tous les catalogues : nous le développons avec vous — performance, poids ou simplicité de montage, du prototype à la série.
Traitement interne
Découpe CNC, cintrage, usinage et soudage — le tube arrive prêt à monter, pas à retravailler.
Du prototype à la production en série
Support d’ingénierie à partir de plans ou d’échantillons physiques, avec rétro-ingénierie en l’absence de plan. Un seul fournisseur du premier article aux commandes répétées.
Finition et assemblage
Finition de surface, galvanisation et revêtement plus service de sous-assemblage, pour que le tube arrive comme pièce finie dans votre emballage. Projets OEM / ODM bienvenus.
Tout le reste pour la liaison
Au-delà de la pièce
Support d’ingénierie, OEM et livraison
Du concept au conteneur : support technique et commercial pour que le tube s’intègre directement à votre produit.
Accélérez le développement avec les données techniques nécessaires pour intégrer et valider en toute confiance.
- Fiches techniques PDFpour chaque série et taille
- Fichiers STEP 3Dpour une intégration CAO immédiate
- Plans CAO 2D(DWG, DXF) pour le détail
Du concept à la livraison mondiale, en cinq étapes.
- Analyse des besoins— application, critères de performance, coût cible
- Conception et modélisation 3D— des idées transformées en plans et modèles CAO
- Prototypage et validation— échantillons rapides, tests d’ajustement et de fonction
- Outillage et production en série— de l’échantillon approuvé au volume
- Assurance qualité— inspection à chaque étape
Des produits qui arrivent sûrs, protégés et prêts pour votre marché.
- Emballage en marque blanche— propre, prête pour votre marque
- Manuels multilinguespour les utilisateurs finaux du monde entier
- Logistique sur mesureavec un support fiable dans le monde entier
À propos de SYZ Rod Ends
Fabrication de précision depuis 1999
Nous sommes spécialisés dans les composants métalliques personnalisés, durables et haute performance pour applications industrielles et automobiles exigeantes. Notre propre usine à Ningbo, avec deux bases de production étroitement associées dans le Jiangsu, dispose de centres d’usinage CNC avancés, de lignes de traitement thermique et de systèmes d’inspection automatisés, afin que chaque pièce réponde à des normes strictes de performance, de fiabilité et de sécurité dans le cadre de la certification ISO 9001:2015 (Cert. n° 11425Q49262R0S).
FAQ
Questions fréquentes
Quelle est la différence entre tube chrome-moly et tube DOM ?
Le tube DOM est-il sans soudure ?
Quelles tailles de tube chrome-moly sont disponibles ?
Quels matériaux pour le tube DOM ?
Le tube chromoly est-il soudable ?
Quelle épaisseur de paroi pour suspension off-road ?
Pouvez-vous couper le tube à une longueur personnalisée ?
Puis-je commander des formes personnalisées comme carré ou ovale ?
Pouvez-vous produire le tube selon mes plans ou échantillons ?
Offrez-vous des traitements ou finitions de surface ?
Quels documents et rapports qualité fournissez-vous ?
Comment accorder le tube à un adaptateur de tube ?
Outils d’ingénierie
Calculateurs pour cette famille de produits
Vente directe usine
Plus de détails ? Réponse en 24 heures
Précisez votre diamètre extérieur, épaisseur de paroi, longueur de coupe et quantité — ou envoyez un plan. Nous revenons vers vous sous 24 heures avec le prix et le délai.
