Aperçu des spécifications des rotules à souder
| Spécification | Valeur | Caractéristiques |
|---|---|---|
| DI de la bille | 10–80 mm / Personnalisé | Bague intérieure usinée de précision |
| DE du carter | 20–120 mm / Personnalisé | Anneau extérieur à surface sphérique |
| Matériau | Acier à roulement / Acier au carbone | Acier à roulement haute résistance ou acier au carbone, traité en surface pour la résistance à la corrosion |
| Graissage | Gorge et trou de graissage | Conception regraissable pour prolonger la durée de vie |
| Angle de désalignement | ±5° ~ ±15° | Fonction de centrage réglable pour absorber les déviations et éviter le blocage |
| Finition | Zinc Oxyde noir Chrome | Antirouille et résistant à la corrosion |
| Température de fonctionnement | -30 °C à +120 °C | Adapté à diverses conditions de travail |
| Type | GE..E / GE..ES / GE..LO… | Diverses structures disponibles pour répondre à vos besoins |

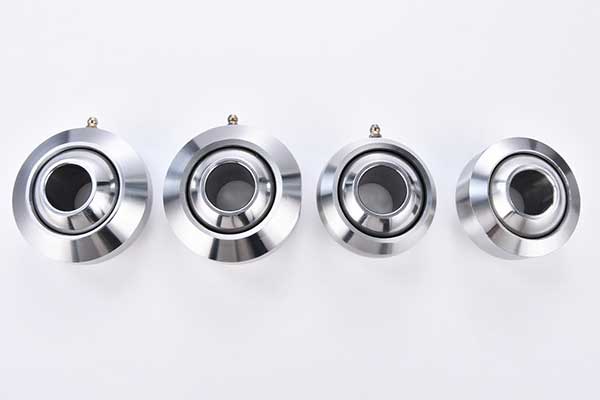

Nos séries de rotules à souder
Nous comprenons les défis de l’approvisionnement en rotules. Nous ne sommes pas seulement un fournisseur ; nous sommes votre partenaire, dévoué à résoudre vos préoccupations les plus critiques.
SYZ-HSB
Rotule de suspension renforcée
Design grand format à charge élevée, couramment utilisé pour extrémités de vérins hydrauliques et structures de bras vibrant.
SYZ-RHA
Ensemble carter de rotule
Offre une capacité de désalignement supérieure, adapté aux articulations à vibrations intenses et mouvements décalés ;
SYZ-WBJ

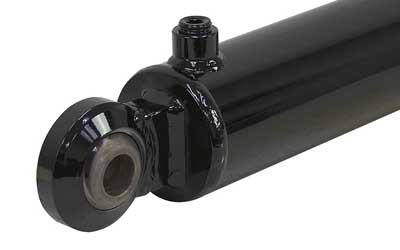

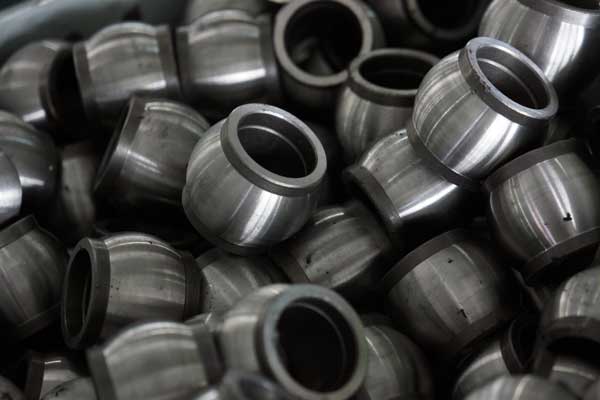

Articulation de roulement soudable
Conception réparable avec bague et surface de bille remplaçables ; roulement intégré à manchon soudable pour points de soudure structurels.
Tableau de dimensions des douilles à bille soudables

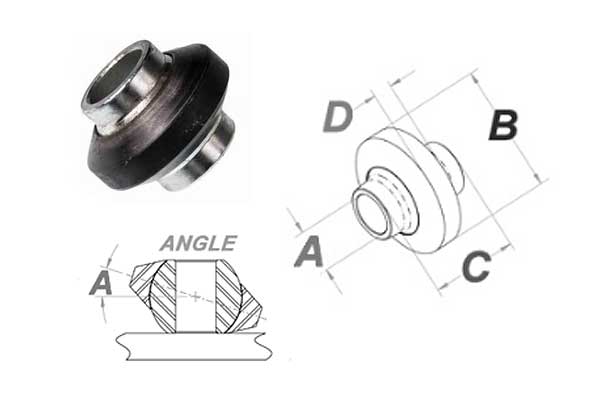

Design SYZ-HSB avec épaulement
| ID de série | A (Dir. bille) | B (DE) | C (Largeur bille) | D (Largeur carter, po) | Angle A (°) | Angle B (°) | |
|---|---|---|---|---|---|---|---|
| SYZ-HSB-S001 | 0.75 | 2 | 1.75 | 3/8 | 17° | 0° | |
| SYZ-HSB-S002 | 0.75 | 2.25 | 1.75 | 3/8 | 15° | 0° | |
| SYZ-HSB-S003 | 1.25 | 3.5 | 2 | 1/2 | 20° | 0° | |
| SYZ-HSB-S004 | 1.25 | 4 | 2 | 5/8 | 18° | 0° |

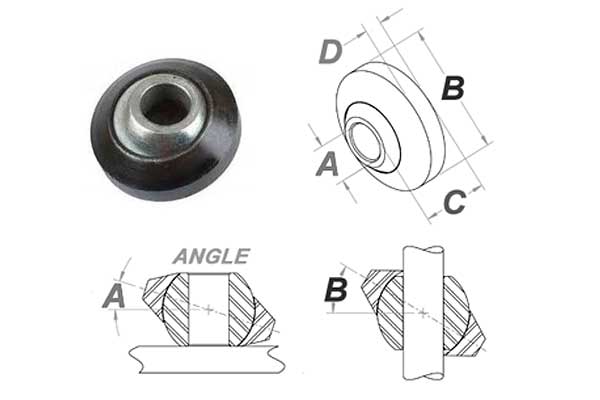

Design SYZ-HSB sans épaulement
| ID de série | A (Dir. bille) | B (DE) | C (Largeur bille) | D (Largeur carter, po) | Angle A (°) | Angle B (°) | |
|---|---|---|---|---|---|---|---|
| SYZ-HSB-NS001 | 0.5 | 2 | 1 | 3/8 | 11° | 40° | |
| SYZ-HSB-NS002 | 0.62 | 2 | 1 | 3/8 | 11° | 33° | |
| SYZ-HSB-NS003 | 0.62 | 2.25 | 1 | 3/8 | 10° | 35° | |
| SYZ-HSB-NS004 | 0.75 | 2 | 1 | 3/8 | 11° | 26° | |
| SYZ-HSB-NS005 | 0.75 | 2.25 | 1 | 3/8 | 10° | 28° | |
| SYZ-HSB-NS006 | 0.75 | 2.25 | 1.38 | 9/16 | 17° | 30° | |
| SYZ-HSB-NS007 | 0.75 | 2.5 | 1.38 | 3/8 | 17° | 32° | |
| SYZ-HSB-NS008 | 0.87 | 2.25 | 1.38 | 9/16 | 17° | 27° | |
| SYZ-HSB-NS009 | 0.87 | 2.5 | 1.38 | 3/8 | 17° | 26° | |
| SYZ-HSB-NS010 | 1 | 2 | 1 | 3/8 | 11° | 17° | |
| SYZ-HSB-NS011 | 1 | 2.25 | 1 | 3/8 | 10° | 19° | |
| SYZ-HSB-NS012 | 1 | 2.75 | 1.75 | 7/8 | 17° | 26° | |
| SYZ-HSB-NS013 | 1 | 3.12 | 1.75 | 9/16 | 15° | 31° | |
| SYZ-HSB-NS014 | 1.12 | 2.75 | 1.38 | 11/16 | 10° | 30° | |
| SYZ-HSB-NS015 | 1.12 | 2.75 | 1.75 | 13/16 | 17° | 28° | |
| SYZ-HSB-NS016 | 1.12 | 3.12 | 1.38 | 3/8 | 11° | 32° | |
| SYZ-HSB-NS017 | 1.12 | 3.12 | 1.75 | 9/16 | 15° | 25° | |
| SYZ-HSB-NS018 | 1.25 | 2.75 | 1.75 | 7/8 | 17° | 25° | |
| SYZ-HSB-NS019 | 1.25 | 3.12 | 1.75 | 9/16 | 15° | 24° | |
| SYZ-HSB-NS020 | 1.43 | 3.5 | 1.75 | 1/2 | 13° | 24° | |
| SYZ-HSB-NS021 | 1.43 | 3.5 | 1.75 | 1/2 | 13° | 23° | |
| SYZ-HSB-NS022 | 1.43 | 4 | 1.75 | 5/8 | 13° | 23° | |
| SYZ-HSB-NS023 | 1.5 | 4.5 | 2.5 | 1 | 20° | 33° | |
| SYZ-HSB-NS024 | 1.75 | 4.5 | 2.5 | 11/16 | 20° | 28° | |
| SYZ-HSB-NS025 | 2 | 4.5 | 2.25 | 1 | 14° | 22° |

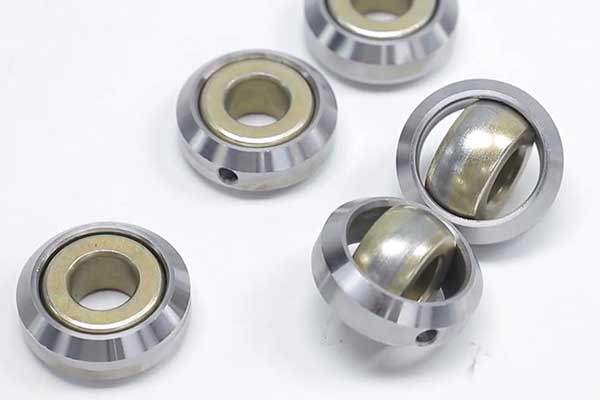

Services de personnalisation
Matériaux et finition de surface
- GCr15 / 52100 Bearing Steel offre une dureté et une résistance à la fatigue élevées, idéal pour billes de roulement et bagues intérieures.
- Carter en acier au carbone est économique et résistant, adapté aux grandes structures de support.
- Revêtement zinc offre une protection antirouille économique pour usage général.
- Oxyde noir ajoute esthétique et résistance à la corrosion pour environnements modérés.
- Chrome offre une résistance supérieure à la corrosion pour projets premium et conditions très humides.
Options de personnalisation
- Dimensions peuvent être adaptées selon les plans clients, avec support complet de modélisation 3D.
- Finitions de surface telles que zinc, cataphorèse ou peinture répondent à diverses exigences esthétiques et environnementales.
- Emballage comprennent boîtes kraft, sacs poly ou boîtes colorées, avec logos et codes-barres personnalisables.
- Logo peut être appliqué au laser, par gravure chimique ou mécanique, avec services de marquage OEM.
- Structures sont disponibles en designs monobloc, fendu ou réparable, personnalisés selon vos besoins spécifiques.
Besoin d’aide pour votre projet ?
Là où nos produits s’intègrent le mieux

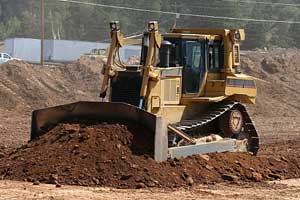

Extrémités de vérins

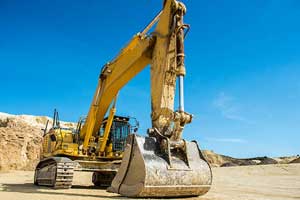

Excavatrices, bulldozers, moissonneuses, chariots élévateurs
Équipement service lourd

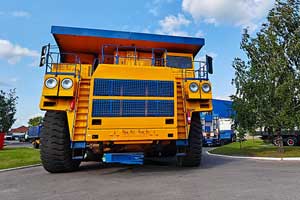

Véhicules de chantier, camions de transport, équipements de levage
Liaisons de tiges et bras
Machines minières, chargeuses, compacteurs vibrants
Articulations agricoles
Tracteurs, tondeuses, machines de protection des cultures
Absorption des chocs
Équipements ferroviaires, machines forestières, véhicules du génie militaire
Plus de produits associés
Nous proposons une gamme complète de produits pour répondre à vos besoins spécifiques. Filtrez par application pour trouver votre solution.
Conception : Métal-métal

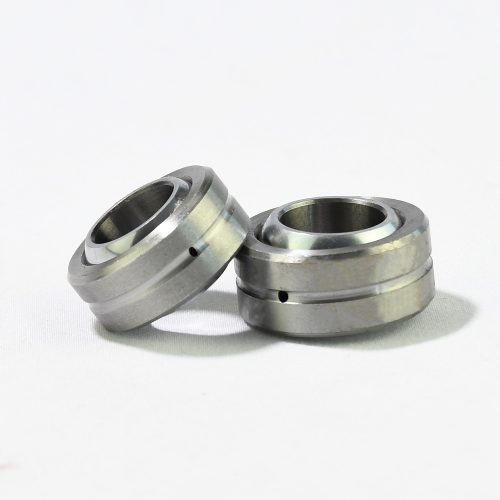

Modèles : COM
Matériau : Bague en acier chrome-moly 4130 et bille en acier à roulement 52100
Taille : Disponible en pouces et métrique
Conception : Métal-métal
Modèles : COM-T
Matériau : Bague en acier chrome-moly 4130 et bille en acier à roulement 52100
Taille : Disponible en pouces et métrique
Conception : Métal-métal
Modèles : COM-SS
Matériau : Bague en inox 304/316 et bille en inox 440C, 17-4PH en option
Taille : Tailles en pouces disponibles
Conception : Fente de charge
Modèles : SLB
Matériau : Bague chrome-moly 4130, bille 52100 et bague nylon avec PTFE
Taille : Tailles en pouces disponibles
Conception : Grand désalignement
Modèles : YPB-T
Matériau : Bague chrome-moly 4130, bille 52100 avec revêtement PTFE
Taille : Tailles en pouces disponibles

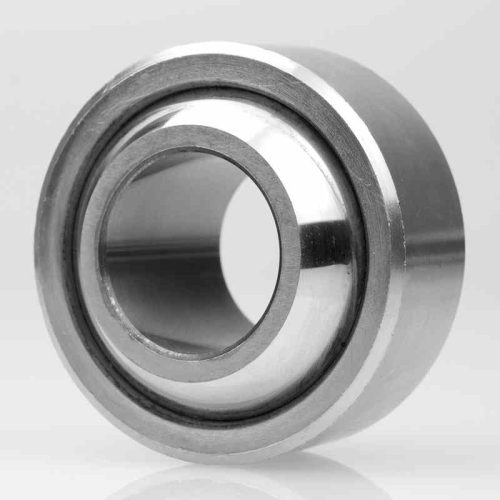

Conception : Série large
Modèles : WPB-T WPB-TG (avec gorge d’encliquetage)
Matériau : Bague en acier chrome-moly 4130 et bille en acier à roulement 52100, inox en option
Taille : Tailles en pouces disponibles
Conception : Autolubrifiée

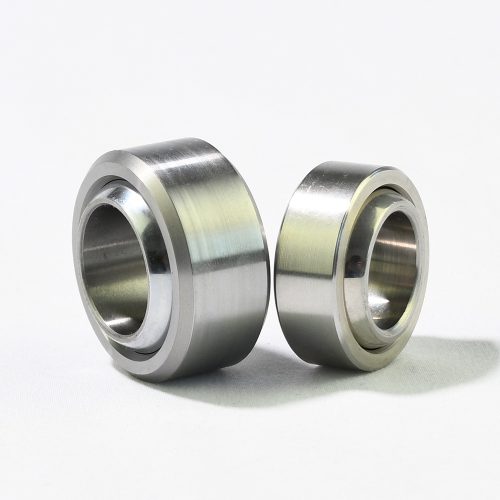

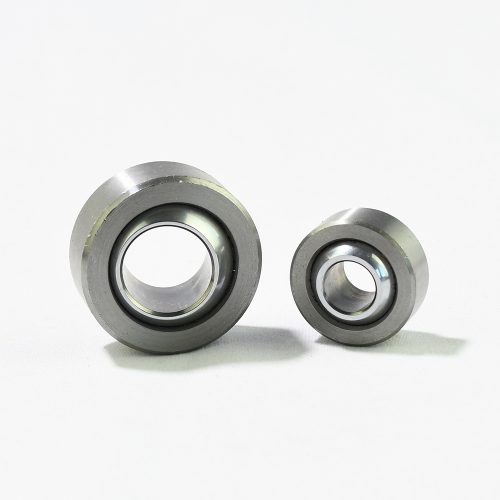

Modèles : GEC
Matériau : Bague en acier au carbone et bille en acier à roulement 52100
Taille : Tailles métriques disponibles

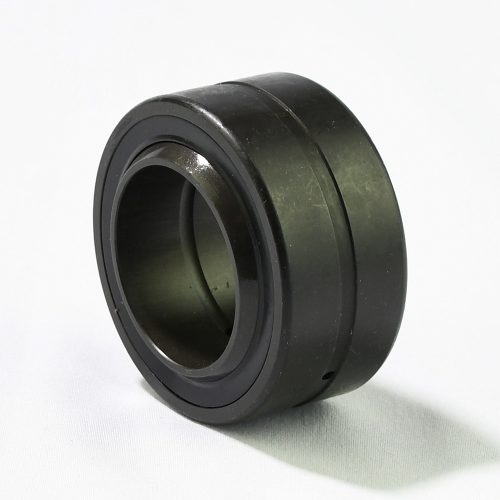

Conception : Renforcé
Modèles : GEZ, GEZ-2RS (avec joints en caoutchouc)
Matériau : Bague et bille en acier à roulement 52100
Taille : Tailles métriques disponibles
Modèle : CS (DIN 71802)
Type : Articulation à bille pour vérin à gaz, capuchon d’étanchéité en option
Matériau : Acier au carbone, inox en option
Taille : Tailles métriques disponibles

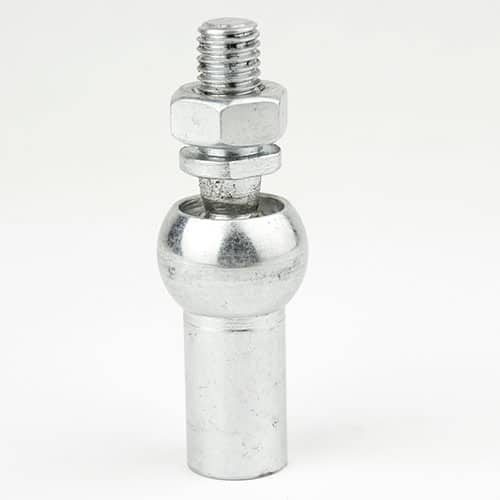

Modèle : AI (GN 71802.1)
Type : Articulation à bille en ligne, capuchon d’étanchéité en option
Matériau : Acier au carbone, inox en option
Taille : Tailles métriques disponibles
Modèle : QD

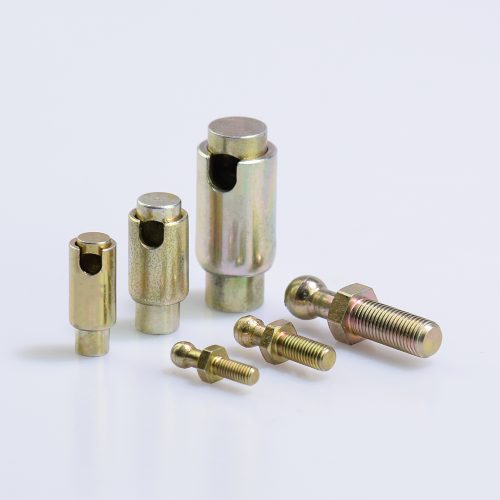

Type : Articulation à bille à libération rapide
Matériau : Acier au carbone, inox ou aluminium en option
Taille : Tailles en pouces disponibles

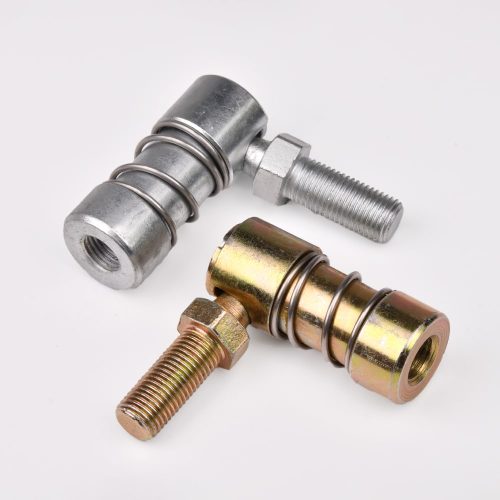

Modèle : QI
Type : Articulation à bille à déconnexion rapide
Matériau : Acier au carbone, inox en option
Taille : Tailles en pouces disponibles

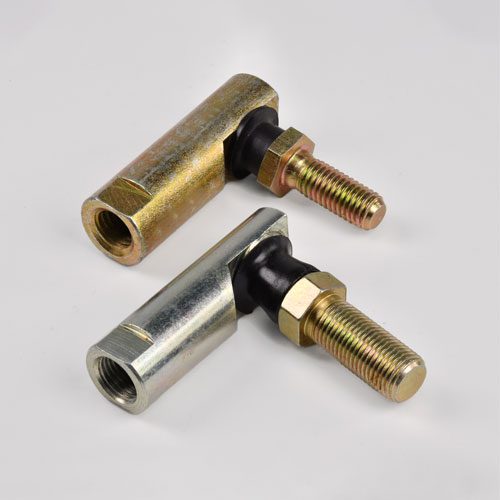

Modèle : ES
Type : Articulation à bille sertie avec joint en caoutchouc
Matériau : Acier au carbone, inox en option
Taille : Tailles en pouces disponibles
Modèle : DIN 71803

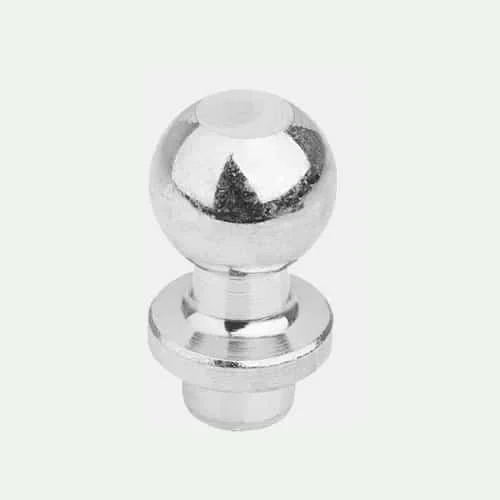

Type : Billage / axe à bille
Matériau : Acier au carbone, inox en option
Taille : Selon votre demande
Modèle : DIN 71805

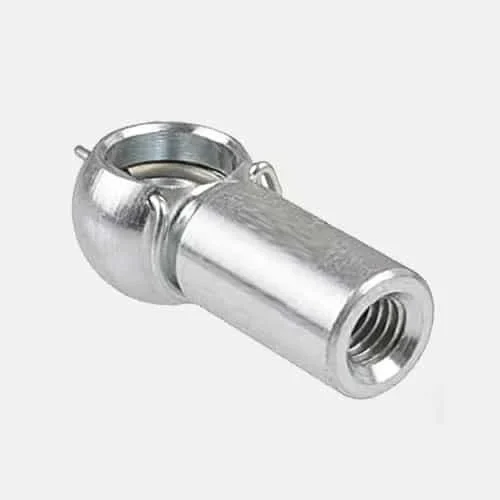

Type : Douille à bille en acier
Matériau : Acier au carbone, inox en option
Taille : Selon votre demande
Structure : Fente de charge renforcée
Modèles : XM(filetage mâle) / XF(filetage femelle)
Matériau : Acier chrome-moly 4130
Alésage : 0.1900~2.0000
Filetage : 10-32~2-12 pouces
Charge statique : 2 851~225 924 lbs
Structure : Fente de charge Déporté

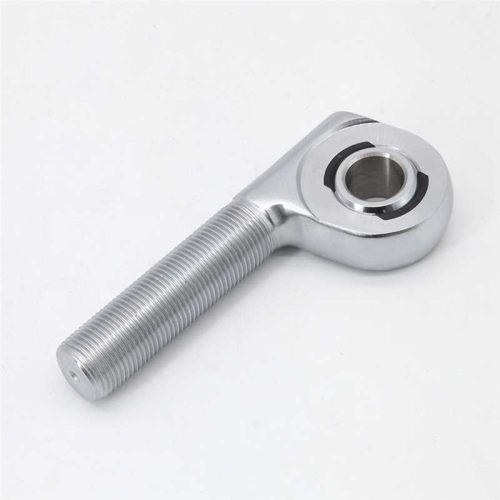

Modèles : XM-OS(filetage mâle)
Matériau : Acier chrome-moly 4130
Alésage : 0.7500~0.8750
Filetage : 3/4-16,7/8-14 pouces
Structure : 3 pièces déporté
Modèles : JMX-OS(filetage mâle)
Matériau : Acier chrome-moly 4130
Alésage : 0.7500~0.8750
Filetage : 7/8-14 pouces
Structure : Fente de charge renforcée

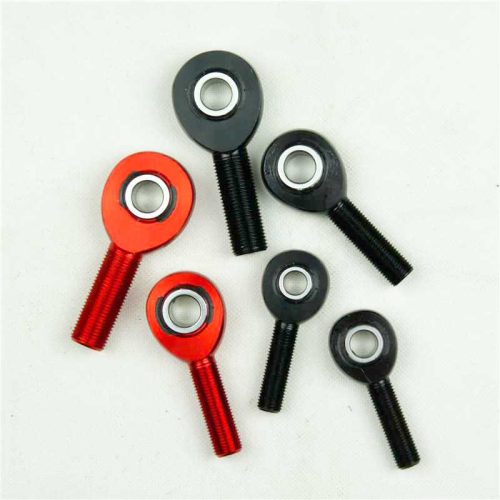

Modèles : AM(filetage mâle) / AF(filetage femelle)
Matériau : Aluminium
Alésage : 0.1900~1.0000
Filetage : 10-32~1-14 pouces
Charge statique : 788~36 285 lbs
Structure : Fente de charge renforcée

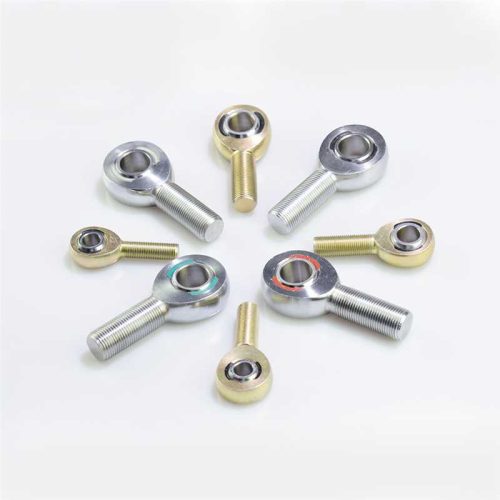

Modèles : EXM(filetage mâle) / EXF(filetage femelle)
Matériau : Acier au carbone
Alésage : 0.1900~1.0000
Filetage : 10-32~1-12 pouces
Charge statique : 1 169~43 541 lbs
Structure : 2 pièces industriel standard
Modèles : CM-T(filetage mâle) / CF-T(filetage femelle)
Matériau : Acier au carbone
Alésage : 0.1250~1.0000
Filetage : 10-32~1 1/4-12 pouces
Charge statique : 700~16 922 lbs

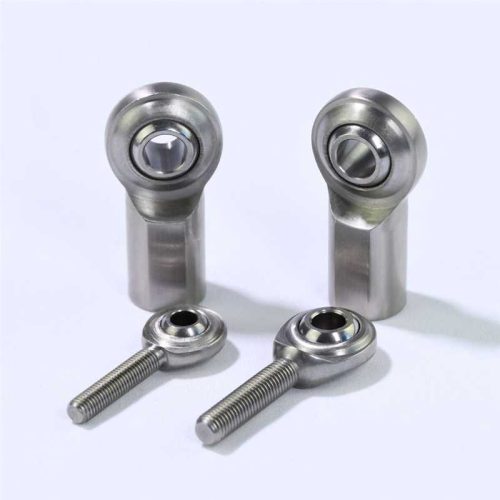

Structure : 2 pièces industriel standard
Modèles : SCM-T(filetage mâle) / SCF-T(filetage femelle)
Matériau : Acier inoxydable
Alésage : 0.1900~1.0000
Filetage : 10-32~1 1/4-12 pouces
Charge statique : 1 190~11 595 lbs
Structure : 2 pièces industriel standard

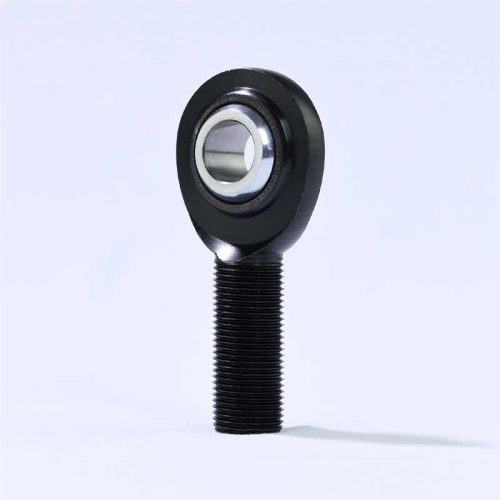

Modèles : PCM(-T)(filetage mâle)
Matériau : Acier chrome-moly 4130
Alésage : 0.3750~0.7500
Filetage : 3/8-24~3/4-16 pouces
Charge statique : 9 088~27 000 lbs
Structure : 2 pièces industriel standard

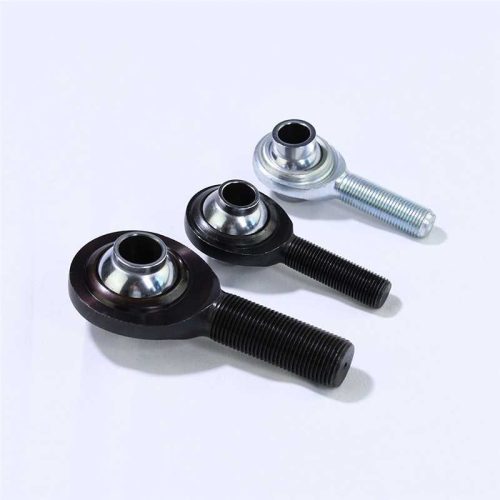

Modèles : PCYM-T(filetage mâle) / PCYF-T(filetage femelle)
Matériau : Acier chrome-moly 4130
Alésage : 0.3750~0.7500
Filetage : 3/8-24~3/4-16 pouces
Charge statique : 11 050~30 290 lbs
Structure : 3 pièces de précision
Modèles : JMX(-T)(filetage mâle) / JFX(-T)(filetage femelle)
Matériau : Acier chrome-moly 4130
Alésage : 0.1900~1.2500
Filetage : 10-32~1 1/4-12 pouces
Charge statique : 2 851~138 800 lbs
Structure : 3 pièces de précision

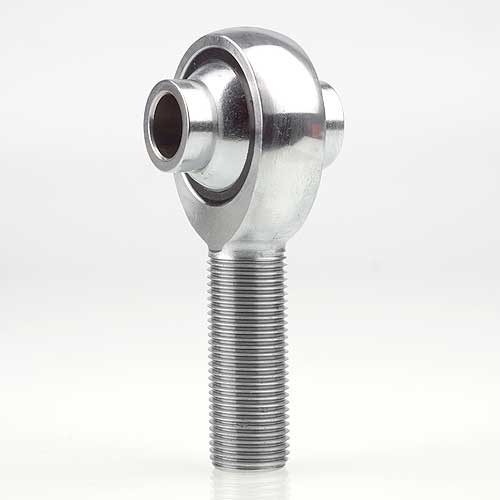

Modèles : HJMX(-T)(filetage mâle)
Matériau : Acier chrome-moly 4130
Alésage : 0.3750~0.7500
Filetage : 3/8-24~3/4-16 pouces
Charge statique : 11 410~44 650 lbs
Structure : 3 pièces de précision
Modèles : ALJM(-T)/ALRSM(-T)(filetage mâle) / ALJF(-T)(filetage femelle)
Matériau : Aluminium
Alésage : 0.1900~0.7500
Filetage : 10-32~3/4-16 pouces
Charge statique : 1 360~23 390 lbs
Structure : 3 pièces de précision
Modèles : JM(-T)(filetage mâle) / JF(-T)(filetage femelle)
Matériau : Acier au carbone
Alésage : 0.1250~1.2500
Filetage : 10-32~1 1/4-20 pouces
Charge statique : 500~43 555 lbs
Structure : 3 pièces de précision
Modèles : VM(filetage mâle) / VF(filetage femelle)
Matériau : Acier au carbone
Alésage : 0.1900~0.7500
Filetage : 10-32~3/4-16 pouces
Charge statique : 1 169~11 518 lbs
Structure : Injecté

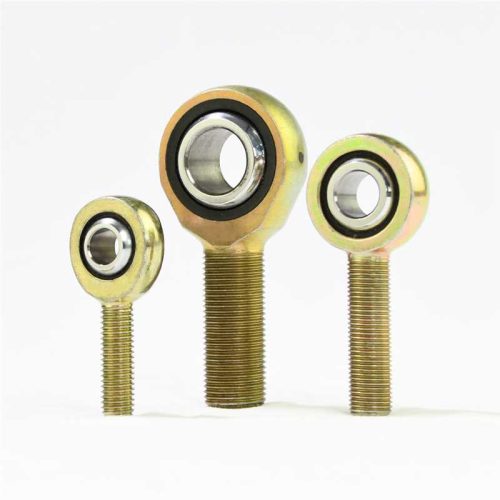

Modèles : PM(filetage mâle) / PF(filetage femelle)
Matériau : Acier au carbone
Alésage : 0.1900~0.7500
Filetage : 10-32~3/4-16 pouces
Charge statique : 1 174~10 937 lbs
Conception : À goujon
Matériau : Acier chrome-moly 4130 / carbone / inox / aluminium
Filetage : Mâle / femelle, gauche / droite
Taille : Pouces / métrique
Besoin d’aide pour votre projet ?
Fort de plus de 26 ans d’expertise en fabrication de précision, nous sommes spécialisés dans les composants métalliques personnalisés durables et haute performance pour les applications industrielles et automobiles exigeantes. Notre site certifié ISO 9001 de 3 250 m² est équipé de centres d’usinage CNC avancés, de lignes de traitement thermique et de systèmes d’inspection automatisés, garantissant que chaque pièce respecte des normes strictes de performance, de fiabilité et de sécurité.
Fort de plus de 26 ans d’expertise dans le secteur des rotules à souder, nous sommes spécialisés dans des solutions durables et fiables pour les applications de connexion et de mouvement en service lourd. Notre site certifié ISO 9001 de 3 250 m² est équipé de machines CNC avancées, de lignes de traitement thermique et de systèmes d’inspection automatisés, garantissant que chaque rotule à souder respecte les normes de performance et de sécurité les plus élevées.
Support d’ingénierie et de conception
Votre partenaire en innovation
Accélérez le développement de votre produit grâce à nos ressources d’ingénierie complètes. Du concept à la validation, nous vous fournissons les données techniques et fichiers nécessaires pour une intégration fluide et une conception en confiance.
Fiches techniques PDF complètes / fichiers 3D STEP pour intégration CAO instantanée / plans CAO 2D (DWG, DXF) pour détails de précision
Personnalisation OEM / ODM
Du concept à la livraison mondiale
Analyse des exigences-Définir application, indicateurs de performance et coût cible
Conception d’ingénierie et modélisation 3D- Transformer les idées en plans CAO et modèles 3D
Prototypage et validation-Prototypage rapide et tests pour précision de conception
Outillage et production de masse-Des échantillons approuvés à la fabrication à grande échelle
Assurance qualité-Inspections rigoureuses pour des performances constantes

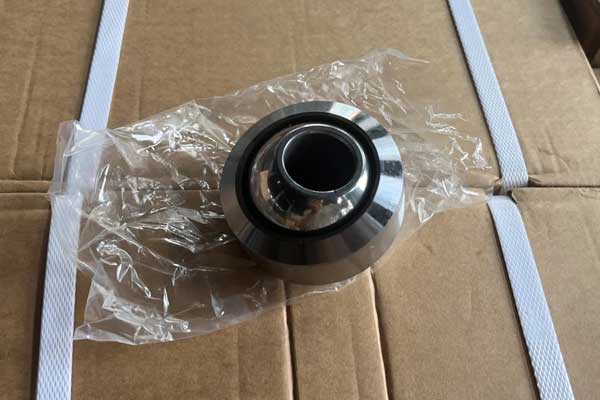

Emballage et services
Au-delà des produits, nous livrons de la valeur
Nous garantissons que vos produits arrivent en sécurité, protégés et prêts pour le marché. De l’emballage standard professionnel aux solutions entièrement personnalisées, nos services sont conçus pour soutenir votre marque à l’échelle mondiale.
Boîte en marque blanche pour un aspect épuré, prêt à votre marque / manuels multilingues pour utilisateurs mondiaux / solutions sur mesure avec logistique mondiale fiable
FAQ
Quel est votre délai de livraison ?
Nous offrons des délais flexibles. Pour les produits standard, le délai est généralement de 3-4 semaines. Pour les produits personnalisés, selon la complexité de la commande, le délai peut prendre 4-6 semaines. Si vous avez des besoins urgents, informez-nous lors de la commande et nous ferons notre possible pour accélérer le processus.
Pour les commandes urgentes, nous pouvons réduire le délai à 2-3 semaines, mais des frais supplémentaires de précipitation peuvent s’appliquer.
Comment le prix des produits personnalisés est-il calculé ?
Le prix des produits personnalisés est déterminé par les facteurs suivants :
Taille et spécifications: Les dimensions plus grandes ou complexes augmentent le prix.
Choix du matériau: Les matériaux haute résistance ou traitements de surface spéciaux peuvent augmenter les coûts.
Quantité: Les commandes en volume bénéficient généralement de prix plus compétitifs.
Délai de livraison: Les commandes urgentes peuvent entraîner des frais supplémentaires.
Nous recommandons de fournir des exigences précises afin de pouvoir établir un devis détaillé.
Quelle est l’assurance qualité des produits personnalisés ?
Tous les produits personnalisés subissent un contrôle qualité strict pour répondre aux normes internationales et à vos exigences spécifiques. Nous réalisons de multiples inspections tout au long de la production. Nous offrons une garantie de 12 mois, et si des problèmes de qualité surviennent en usage normal, nous fournirons un remplacement ou une réparation gratuitement.
Comment suivre l’avancement de ma commande ?
Une fois votre commande confirmée et en production, nous vous fournirons des des mises à jour de l’avancement de la production. Vous pouvez contacter notre service client par e-mail ou téléphone pour obtenir le statut le plus récent et les informations de livraison.
Comment garantissez-vous la qualité du produit ?
Nous disposons de processus stricts de contrôle qualité, de l’approvisionnement en matières premières à la production jusqu’à l’inspection finale. Tous les produits subissent inspection qualité à 100 % avant de quitter l’usine pour garantir des produits sans défauts.
How do I place an order?
You can place an order by:
Contacting our sales team directly: Provide your requirements or design drawings, and we will prepare a quotation and lead time for you.
Submitting your order online: Submit your request through our website, and we will reply within 24 hours.
