Alésages de rotules
Alésage de 3/8″ ou 1/2″ avec chemin de roulement en acier, nylon, bronze ou PTFE.
Parcourir les LCR à extrémité alésée →Liens de suspension et de direction réglables — Fabriqués sur mesure
Biellettes de liaison &
Bielles de liaison réglables
Choisissez parmi 352 biellettes de liaison standard SYZ (4.25″–37.5″, filetages 3/8-24 et 1/2-20 à droite/à gauche) ou faites-en fabriquer une d’après votre plan. Une biellette de liaison transmet le mouvement de poussée-traction entre deux pivots via une rotule, une fourche, un tourillon fileté ou une rotule à bille.
352 standard
Gamme LCR en stock
4.25″–37.50″
Longueurs standard
3/8-24 · 1/2-20
Filetages à droite/à gauche
4 types d’extrémité
4 options de chemin de roulement
Certifié ISO 9001:2015
Achat direct usine
352 tailles standard
Fenêtre de planification de 30 jours
Tolérances de qualité OEM
Concept de conception
Qu’est-ce qu’une biellette de liaison ?
Une biellette de liaison (lien de suspension, lien réglable, ensemble de tige filetée) relie deux points de pivot tout en permettant un réglage précis de la longueur.
Une biellette de liaison SYZ typique comprend : tube coupé à la longueur voulue, deux adaptateurs de tube soudés aux extrémités du tube (un filetage à droite, un à gauche), deux rotules vissées dans les adaptateurs, et deux contre-écrous pour verrouiller le réglage en place.
L’effet tendeur : Les sens de filetage opposés (à droite d’un côté, à gauche de l’autre) permettent d’allonger ou de raccourcir l’ensemble en faisant simplement pivoter le tube central. Cela rend possible le réglage de la géométrie (chasse, carrossage, parallélisme) sans déconnecter l’une ni l’autre des extrémités de pivot du véhicule.
Gamme standard en stock
352 biellettes de liaison standard
La famille LCR couvre des longueurs de 4.25″–37.50″, des filetages 3/8-24 et 1/2-20 à droite/à gauche, quatre types d’extrémité et quatre options de chemin de roulement. Consultez la catégorie complète pour la gamme de références actuelle ou envoyez un plan pour un lien tubulaire sur mesure.
Filtrer les 352 tailles standard →
Extrémités à tourillon
Filetages de tourillon de rotule pour des interfaces filetées compactes.
Parcourir les LCR à extrémité tourillon →

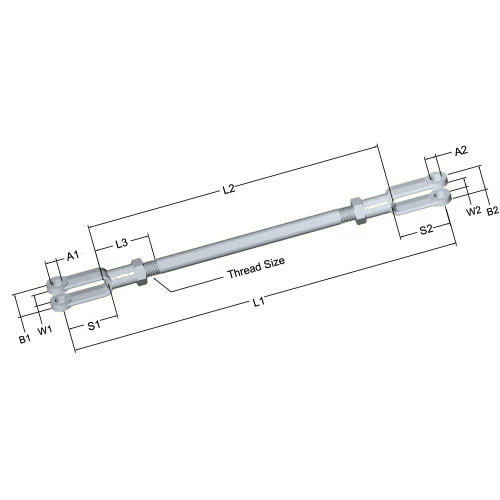

Extrémités à trou d’axe
Extrémités épinglées pour liaison de type fourche à axe unique.
Parcourir les LCR à extrémité épinglée →
Fourche + goupille élastique
Extrémités fourche fournies avec goupille élastique lorsque spécifié.
Parcourir les LCR à fourche →| Critère de sélection | Gamme LCR standard | Quand demander du sur mesure |
|---|---|---|
| Longueur | 4.25″–37.50″ | Entraxe ou course de réglage non standard |
| Filetage | 3/8-24 ou 1/2-20, combinaisons droite/gauche | Métrique, pas spécial ou paire de sens non standard |
| Chemin de roulement | Acier, nylon, bronze ou PTFE | Exigence différente de lubrification, d’étanchéité ou d’environnement |
Voie sur mesure
Liens tubulaires sur mesure quand la gamme standard ne suffit pas
Envoyez la distance entre centres, le filetage et le type d’extrémité — ou envoyez un échantillon. Nous configurons tube coupé, adaptateurs droite/gauche, rotules, fourches, rotules à bille et contre-écrous en une nomenclature (BOM) complète.
LCR standard
Utilisez la gamme des 352 tailles lorsque la longueur, le filetage et la géométrie des extrémités correspondent déjà.
Filtrer les tailles standard →Lien tubulaire sur mesure
Choisissez tube DOM ou 4130, corps rond ou hexagonal, géométrie des embouts et course de réglage.
Configurer une liaison sur mesure →Composants seuls
Approvisionnez-vous séparément en rotules, fourches, rotules à bille, contre-écrous, tendeurs ou adaptateurs de tube.
Sélectionner des composants →Détails de la commande : longueur entre centres, plage de réglage, diamètre extérieur et épaisseur de paroi du tube, type d’extrémité, taille d’alésage ou d’axe, paire de sens de filetage, désalignement requis et charge prévue.
Applications
Où les biellettes de liaison font leurs preuves
Configurées pour les suspensions tout-terrain, les liaisons de commande de course et les vérins industriels.
Liens tout-terrain
Biellettes de direction, bras de suspension, biellettes de barre stabilisatrice et barres Panhard — les choix standard utilisent du tube chromoly 4130 avec des rotules JMX ; passez à un lien tubulaire sur mesure en chromoly ou DOM lorsque la géométrie LCR standard ne convient pas.
Sport mécanique et tringlerie de commande
Tiges de poussée optimisées en masse, biellettes de direction et systèmes 4 liens en aluminium ou chromoly à paroi mince, plus des tringleries d’accélérateur et de boîte de vitesses compactes à extrémité tourillon pour de courts trajets de commande réglables.
Machines agricoles
Biellettes de liaison d’outils renforcées, bras de chargeuse et liens de réglage en tube DOM à paroi épaisse avec la série économique JM — ou longueurs LCR standard lorsque le réglage droite/gauche simplifie la mise en œuvre.
Actionneurs industriels
Tringleries de rallonge de tige pour vérins pneumatiques et hydrauliques, convoyeurs de tri, ensembles d’emballage et de transfert de mouvement, et leviers mécaniques fabriqués en longueurs sur mesure.
FAQ
Questions fréquentes
Que comprend un ensemble complet de biellette de liaison ?
Un ensemble complet comprend un tube structurel coupé à la taille, deux adaptateurs de tube à souder (un filetage à droite, un à gauche), deux rotules assorties (série et chemise à votre choix) et deux contre-écrous assortis.
Comment mesurer la longueur entre centres ?
Mesurez du centre d’un alésage de rotule au centre de l’autre, l’ensemble étant réglé à sa position nominale, à mi-course. Pour les configurations sur mesure, mesurez entre les centres de vos supports de fixation.
Pourquoi des filetages opposés à droite + à gauche ?
Cela crée un effet tendeur. Vous pouvez allonger ou raccourcir la liaison en faisant simplement tourner le tube central dans un sens ou dans l’autre, ce qui permet de régler le parallélisme, la géométrie ou la précontrainte sans démonter l’ensemble du véhicule.
Quel tube utiliser pour une suspension tout-terrain ?
Nous recommandons du tube chromoly 4130 avec une épaisseur de paroi substantielle (par exemple 0.120″ ou 0.188″) pour résister à la flexion et aux chocs dans des conditions tout-terrain sévères. Pour des liens plus légers ou des véhicules de route, le tube DOM constitue une alternative économique.
SYZ peut-il fabriquer des biellettes de liaison selon mes spécifications ?
Oui, nous fabriquons des ensembles de liaison personnalisés selon votre plan exact, vos spécifications de longueur entre centres, la taille du tube, la série de rotules et les finitions de placage souhaitées.
Avez-vous des biellettes de liaison standard en tailles de stock ?+
Oui. La famille LCR compte 352 tailles standard couvrant des longueurs de 4.25″–37.50″. Utilisez le catalogue de la catégorie pour filtrer les produits actuels, ou envoyez un plan lorsque votre géométrie sort de la plage standard.
Quelles options de chemin de roulement sont disponibles sur les rotules de liaison ?+
La gamme LCR standard comprend des options de chemin de roulement en acier, nylon, bronze et PTFE. Choisissez selon la charge, la lubrification, la contamination et les exigences de maintenance.
Qu’est-ce qui est inclus dans un ensemble complet de biellette de liaison ?
Tube coupé à longueur, deux adaptateurs de tube soudés (un filetage à droite, un à gauche), deux rotules de votre série et de votre matériau, et deux contre-écrous. Précisez la longueur entre centres, le type de rotule et le matériau du tube.
Pourquoi des filetages à droite plus à gauche opposés ?
Elles créent un effet tendeur : la rotation du tube allonge ou raccourcit l’ensemble tandis que les deux rotules restent raccordées, ce qui permet le réglage de l’alignement et de la géométrie véhicule monté.
Quel tube utiliser pour des biellettes de liaison de suspension tout-terrain ?
Chromoly 4130 avec une paroi substantielle pour résister aux chocs. Le DOM convient pour un usage léger mais peut se plier sous un choc sévère.
SYZ peut-il construire des biellettes de liaison selon mes spécifications ?
Oui. SYZ fabrique des biellettes de liaison sur mesure selon votre longueur entre centres, le matériau et la taille du tube, la série de rotules, le sens du filetage et la finition. Envoyez vos mesures ou un plan pour obtenir un devis.
Quelle est la différence entre des corps de tube ronds et hexagonaux ?
Le rond est standard et le plus léger. Les adaptateurs hexagonaux ou à corps hexagonal ajoutent des plats de clé pour tenir le tube lors du serrage des contre-écrous, ce qui facilite le réglage sur place.
Faut-il utiliser des rotules ou des rotules à bille sur une biellette de liaison ?
Utilisez des rotules pour une articulation supérieure, un montage boulonné traversant et des liens fabriqués plus résistants. Utilisez des rotules à bille pour des tringleries compactes à goujons sphériques et un débranchement rapide.
Outils d’ingénierie
Calculateurs pour cette famille de produits
Vérifiez la longueur de prise des assemblages filetés chargés.
Évaluez les éléments comprimés pour l’élancement et le risque de flambage.
Calculez la course de réglage et la prise du filetage.
Évaluez la géométrie de suspension avant de choisir les articulations de la liaison.
Convertissez la charge de roue en l’effort subi par chaque lien.
Guides d’achat
Guides d’achat pour cette famille de produits
Direct usine
Configurer et demander un devis
Envoyez-nous vos mesures entre centres, la sélection des embouts et la quantité. Nous vous communiquerons nos prix sous 24 heures.
