Vous êtes-vous déjà demandé ce qui se trouve réellement à l’intérieur d’un Johnny Joint ? Cette articulation spécialisée utilisée dans les systèmes de suspension est réputée pour sa durabilité et sa rotation fluide, en particulier dans les applications tout-terrain. Bien que de nombreux acheteurs et préparateurs connaissent la fonction du Johnny Joint, peu comprennent réellement comment ses composants internes travaillent ensemble pour offrir résistance, flexibilité et maintenabilité. Dans cet article, nous examinons de plus près les composants du Johnny Joint et expliquons pourquoi la compréhension de ces détails vous aide à faire des choix plus éclairés pour vos projets de suspension.

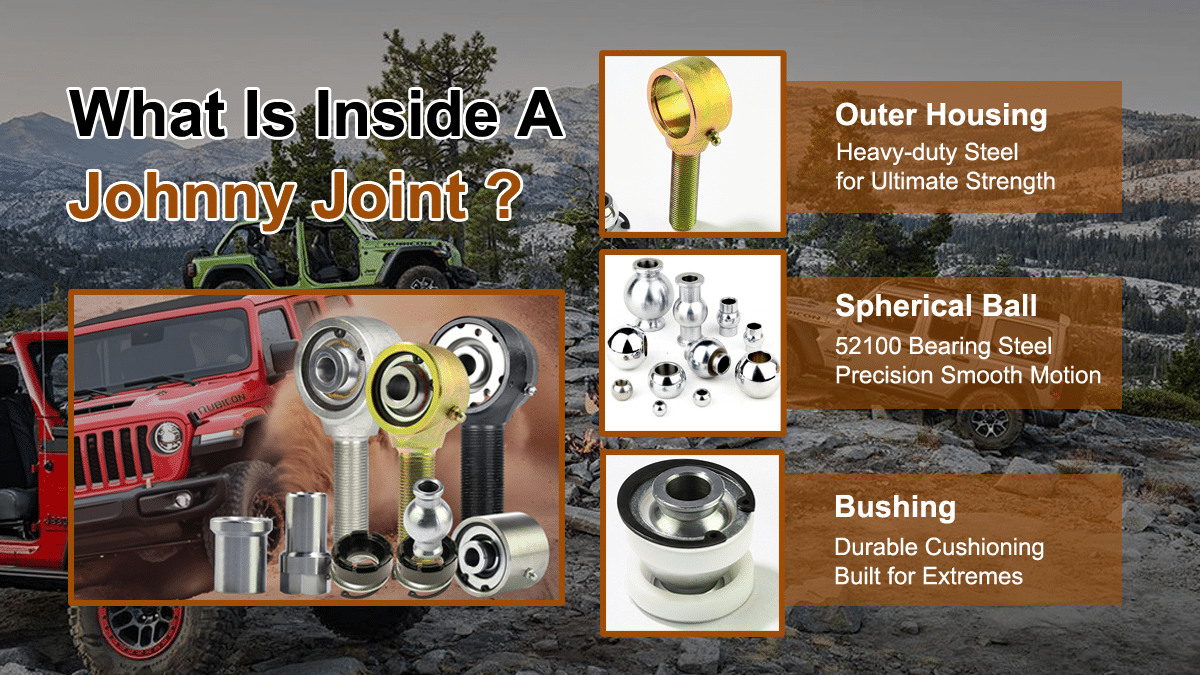

Que trouve-t-on à l’intérieur d’un Johnny Joint ?
Un Johnny Joint est un assemblage de composants conçu avec précision, dont chaque élément est destiné à offrir un mouvement fluide et une durabilité exceptionnelle. Le carter, généralement fabriqué en acier chromoly haute résistance, assure la résistance centrale de l’articulation et sert de point de connexion fileté ou soudable. À l’intérieur du carter se trouve une bille sphérique en acier à roulement usinée avec précision, qui permet un mouvement multidirectionnel et une articulation supérieure à celle des bagues en caoutchouc traditionnelles. La bille est entourée d’une paire de bagues en polyuréthane qui absorbent les vibrations et réduisent le bruit tout en maintenant fermement la sphère sous de fortes charges.
Des composants supplémentaires garantissent que tout reste bien en place : les cales et rondelles maintiennent l’alignement, un anneau de retenue verrouille l’ensemble en position et les graisseurs permettent une lubrification régulière pour une durée de vie plus longue. Ces composants agissent de concert pour rendre le Johnny Joint non seulement robuste, mais aussi révisable, ce qui signifie que vous pouvez remplacer les bagues ou renouveler la lubrification plutôt que de jeter l’ensemble complet.
Pour une perspective technique plus approfondie sur la conception et la structure des articulations de suspension, consultez cette ressource éducative sur les systèmes de suspension.
Pourquoi est-il important de comprendre l’intérieur d’un Johnny Joint ?
Savoir ce qui se trouve à l’intérieur d’un Johnny Joint n’est pas de la simple curiosité : cela influence directement la façon dont vous choisissez, entretenez et même améliorez votre système de suspension. Pour les acheteurs et les ingénieurs, comprendre les composants internes permet d’évaluer la qualité et la durabilité avant d’acheter en grandes quantités. Pour les passionnés de tout-terrain, savoir que ces articulations sont révisables signifie pouvoir planifier la maintenance à long terme au lieu de remplacer des bras de commande ou des liaisons entières.
Les bagues en polyuréthane, les carters en acier chromoly et les billes de roulement en acier usinées avec précision contribuent chacun à leur manière aux performances. Comprendre ces détails garantit l’utilisation de la bonne articulation pour la bonne application, qu’il s’agisse de la rotation à grand angle nécessaire pour le franchissement rocheux ou du contrôle des vibrations de la conduite quotidienne.
Enfin, une compréhension claire de l’intérieur du Johnny Joint facilite la communication avec les fournisseurs. Lorsque vous pouvez spécifier précisément les détails dont vous avez besoin — tels que la dureté de la bague, le matériau du carter ou méthode de lubrification— vous pouvez réduire les temps d’arrêt et éviter des erreurs coûteuses. En résumé, comprendre l’intérieur des Johnny Joints est une étape nécessaire pour quiconque attache de l’importance aux performances et à la fiabilité de sa suspension.
Composants clés d’un Johnny Joint
1. Carter extérieur
Le carter extérieur est l’épine dorsale d’un Johnny Joint. Généralement fabriqué en acier forgé ou usiné en CNC, ce composant apporte la résistance structurelle nécessaire à tous les composants internes sous des charges extrêmes.
Ses fonctions principales comprennent :
Répartition des charges: Le carter garantit que les forces d’impact et les charges de suspension sont réparties uniformément sur l’articulation, évitant l’usure prématurée.
Protection: Il protège la bille et les bagues en polyuréthane de la saleté, de l’eau et des débris — des défis courants en environnement tout-terrain.
Durabilité: Un carter correctement revêtu ou plaqué (par exemple, du zinc ou peinture en poudre) résiste à la corrosion, ce qui est particulièrement important en cas d’exposition à la boue, au sel ou à des climats variables.
Dans la plupart des applications, le carter est fileté ou soudé dans le bras de suspension, ce qui en fait la fondation de l’ensemble du Johnny Joint. Un carter mal conçu ou de faible qualité raccourcira la durée de vie de l’articulation entière.
2. Bille sphérique
Au cœur de chaque Johnny Joint se trouve une bille sphérique. C’est le composant rotatif clé qui permet une articulation extrême sans blocage. Contrairement aux bagues en caoutchouc traditionnelles, la bille sphérique ne bouge pas seulement en douceur, elle reste également stable sous de fortes charges ou dans des conditions tout-terrain difficiles.
Les Johnny Joint de haute qualité utilisent généralement de l’acier à roulement 52100 pour la bille sphérique. Ce matériau est bien connu dans l’industrie pour son excellente dureté, sa résistance à la fatigue et sa capacité à maintenir la précision sous contrainte constante. En pratique, cela signifie que la bille ne se déformera pas et ne s’usera pas sous des charges prolongées, maintenant ses performances même dans des conditions de suspension extrêmes.
Une autre caractéristique clé est le polissage de précision de la surface de la bille. Une bille finement polie réduit le frottement avec les bagues internes, ce qui améliore non seulement les performances, mais prolonge également la durée de vie de l’articulation. Ces caractéristiques garantissent que le Johnny Joint reste fiable dans des applications exigeantes comme le franchissement rocheux, les courses dans le désert ou les suspensions tout-terrain intensives.
Résumé :
- Acier à roulement 52100 pour la résistance et la durabilité.
- Offre une rotation fluide à faible frottement.
- Surpasse les bagues en caoutchouc en capacité de charge et en longévité.
- Conçu pour les environnements tout-terrain difficiles.
3. Bagues intérieures
Les bagues intérieures, situées entre la bille et le carter extérieur, jouent un rôle essentiel dans le fonctionnement fluide du Johnny Joint. Tandis que la bille sphérique assure la rotation, les bagues apportent l’amortissement, réduisent le frottement et maintiennent un ajustement correct.
Nous fournissons généralement des bagues en polyuréthane ou en Delrin (polyoxyméthylène). Ces deux matériaux offrent une durabilité excellente par rapport au caoutchouc traditionnel. Les bagues en polyuréthane présentent une ténacité et une élasticité remarquables, ce qui les rend idéales pour les applications tout-terrain. Les bagues en Delrin, quant à elles, sont plus dures et offrent un coefficient de frottement très faible, procurant un mouvement plus fluide et une plus grande précision. Le client peut choisir le matériau selon qu’il privilégie l’amortissement ou la performance.
Un autre avantage significatif est la maintenabilité. Le Johnny Joint comporte une conception révisable permettant de remplacer individuellement les bagues usées sans devoir jeter l’articulation entière. Cela prolonge non seulement la durée de vie du produit, mais le rend également plus rentable pour les applications intensives.
Résumé :
- Disponibles en polyuréthane (ténacité, élasticité) ou Delrin (dur, faible frottement).
- Assurent l’amortissement et l’alignement entre la bille et le carter.
- Réduisent l’usure, le frottement et le bruit de fonctionnement.
- Leur conception remplaçable garantit une longue durée de vie.
4. Composants de support d’un Johnny Joint
Les rondelles et les anneaux de retenue constituent l’épine dorsale structurelle de l’articulation. Fabriquées en acier trempé, ces pièces travaillent ensemble pour maintenir fermement la bille sphérique et les bagues à l’intérieur du carter extérieur. Elles empêchent tout mouvement indésirable ou démontage, même lorsque l’articulation est soumise à une tension ou une compression extrême. Leur conception simple mais efficace facilite également l’entretien et la révision de l’articulation.
Le graisseur (zerk) est la clé du bon fonctionnement du Johnny Joint. Ce petit composant mais important offre un passage direct pour la lubrification vers le cœur de l’articulation. Un graissage régulier via le zerk réduit le frottement entre les pièces mobiles, minimise l’usure et prolonge la durée de vie globale de l’articulation. Il aide également à évacuer les débris qui auraient pu pénétrer dans l’ensemble.
Ensemble, ces composants de support garantissent que le Johnny Joint est une solution durable, peu exigeante en entretien et fiable pour les applications tout-terrain haute performance.
Conclusion
Un Johnny Joint est bien plus qu’un composant de suspension ; c’est un système méticuleusement conçu où chaque détail joue un rôle crucial. De la résistance du carter en acier chromoly à la rotation précise de la bille en acier à roulement 52100, en passant par les propriétés d’amortissement des bagues en polyuréthane ou en Delrin et la maintenabilité assurée par le graisseur et les anneaux de retenue, chaque élément contribue à la fiabilité de l’articulation.
Ce qui distingue les Johnny Joints, c’est leur capacité à équilibrer articulation, durabilité et maintenabilité. Par rapport aux bagues traditionnelles, les Johnny Joints conservent leur stabilité sous de lourdes charges tout en offrant la flexibilité nécessaire aux conditions tout-terrain extrêmes. Leur conception révisable garantit également une valeur à long terme, permettant de remplacer les pièces individuelles sans jeter l’articulation entière.
Pour les ingénieurs, les acheteurs de marques et les passionnés de tout-terrain, cela signifie moins de temps d’arrêt, des coûts de maintenance réduits et une confiance dans la suspension dans des conditions extrêmes. En résumé, comprendre ce qui se trouve à l’intérieur d’un Johnny Joint vous aidera à comprendre pourquoi c’est le choix idéal pour les systèmes de suspension haute performance et tout-terrain.
Si vous recherchez les caractéristiques des produits Johnny Joint, consultez ce guide produits de nos Johnny Joints.
