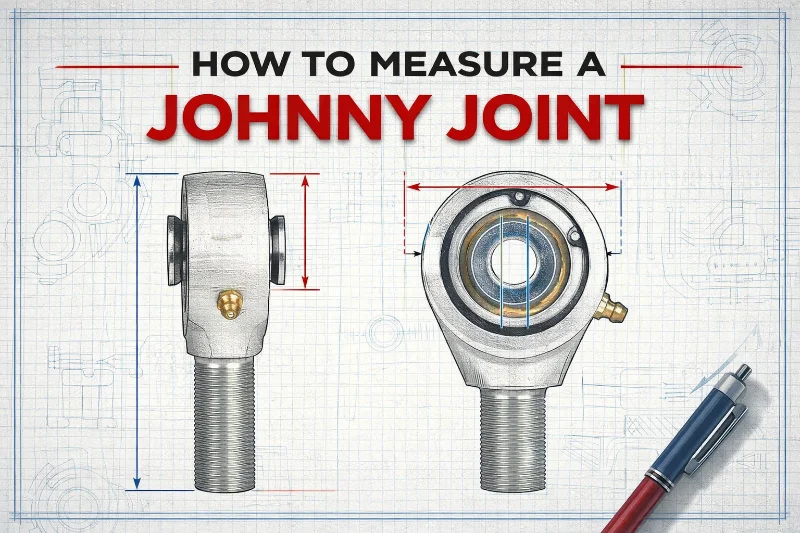

Un johnny joint qui ne s’adapte pas est pire que pas de joint du tout. Achetez la mauvaise taille et vous attendrez une nouvelle commande, votre projet est bloqué, et vous avez toujours la mauvaise pièce sur l’établi. Le plus frustrant : la plupart des erreurs d’adaptation ne viennent pas d’une description de catalogue erronée, mais du fait que le constructeur a mesuré la mauvaise dimension — ou n’a rien mesuré du tout et a estimé à l’œil.
Les johnny joints ont des dimensions critiques de taille. Chacune compte pour une raison différente. En négliger une, et le joint ne se visse pas sur votre biellette, ne passe pas dans la fixation du châssis, n’accepte pas votre axe de fourche ou articule moins que ce que la géométrie de votre suspension exige. Ce guide indique précisément quelles dimensions mesurer, comment prendre chaque mesure correctement et quoi faire des chiffres une fois obtenus.
Pourquoi vous ne pouvez pas vous fier uniquement à la taille du corps
Le diamètre extérieur du corps est ce que la plupart des constructeurs regardent en premier. C’est visible, facile à mesurer et cela semble le point de départ évident. À lui seul, c’est aussi quasiment inutile.
Un corps de 1.25″ de diamètre extérieur peut être monté sur un alésage de 3/4″, de 7/8″ ou de 1″ selon le fabricant. Deux joints de diamètre extérieur de corps identique peuvent avoir des largeurs de corps différentes — étroite ou standard — qui changent le passage dans une fixation donnée. Le filetage sur la tige ou l’extrémité du corps peut être 3/4″-16, 7/8″-14 ou un parmi plusieurs autres, quel que soit le diamètre du corps.
Le diamètre extérieur du corps vous dit une seule chose : si le joint tient physiquement dans l’espace qu’il doit occuper. Les quatre autres dimensions déterminent s’il fonctionne réellement.
Les outils dont vous avez réellement besoin
Avant de toucher le joint, procurez-vous les bons outils. Utiliser un mètre ruban ou une règle en acier pour ce travail produit des valeurs suffisamment erronées pour fausser le résultat.
Pied à coulisse numérique — l’outil principal pour toutes les mesures sauf le pas de filetage. Un pied à coulisse numérique de 6″ avec une résolution de 0.001″ (0.02 mm) suffit. La version Harbor Freight est assez précise pour cet usage si le budget est la contrainte ; un modèle Mitutoyo ou Starrett est préférable si vous mesurez des pièces régulièrement. Les pieds à coulisse à vernier fonctionnent aussi mais demandent plus de soin pour être lus précisément.
Jauge de pas de filetage — un jeu de peignes de filetage pliables est peu coûteux et rend l’identification du filetage définitive. Sans cela, vous devinez, et l’identification à l’œil n’est pas fiable entre pas grossiers et pas fins sur des tiges de diamètre similaire.
Rapporteur d’angle ou application inclinomètre pour smartphone — pour l’angle d’articulation, un rapporteur d’angle mécanique ou la fonction niveau/angle d’une application smartphone suffit. Cette mesure n’exige pas de précision au degré près — vous confirmez simplement que le joint peut atteindre la géométrie qu’exige votre suspension, vous ne certifiez pas une dimension pour un plan technique.
Une règle en acier de 12″ est utile pour la longueur totale du corps si votre pied à coulisse ne fait que 6″ et que le joint est plus long. Tout le reste relève du pied à coulisse.

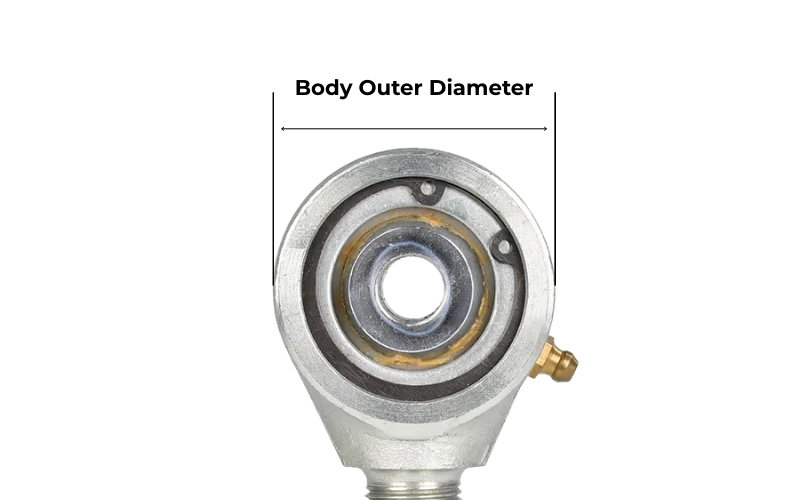

Dimension 1 : Diamètre extérieur du corps
Le diamètre extérieur du corps détermine l’adaptation dans les fixations du châssis et le tube de la biellette. Si vous remplacez un joint existant, mesurez le corps du joint que vous retirez — pas le trou de la fixation. Des joints usés dans des fixations usées créent du jeu qu’un joint neuf n’aura pas.
Comment mesurer : Ouvrez les becs du pied à coulisse, placez-les en travers du point le plus large du corps du joint — perpendiculairement à l’axe de l’alésage — et lisez. Prenez la mesure dans deux ou trois orientations espacées de 90° pour vérifier l’usure ou l’ovalisation du corps. Sur un joint neuf, les lectures concorderont. Sur un joint usé, la différence vous renseigne sur la façon dont le corps a été chargé.
Tailles courantes pour les applications tout-terrain de pick-up : 1.25″ (31.75 mm), 1.5″ (38.1 mm) et 2.0″ (50.8 mm) de diamètre extérieur du corps. Les montages de la famille Jeep se concentrent autour de 1.25″ ; les camions légers et les fabrications plus importantes passent à des tailles supérieures.

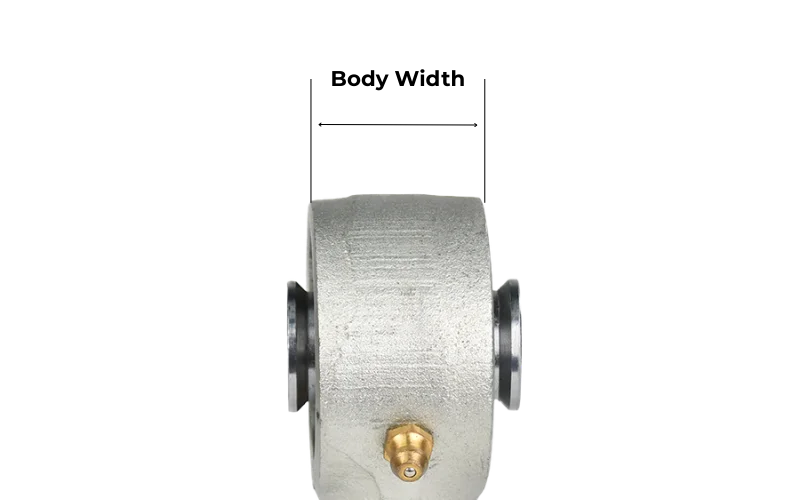

Dimension 2 : Largeur du corps (étroite ou standard)
C’est la mesure qui surprend les constructeurs qui ignoraient l’existence des versions étroite et standard. La largeur du corps est la distance en travers du corps du joint, parallèlement à l’axe de l’alésage — autrement dit, l’épaisseur face à face du corps qui se loge dans une fourche ou une fixation.
Comment mesurer : Retournez le pied à coulisse pour utiliser la tige de profondeur ou les becs échelonnés. Placez les becs contre les deux faces planes du corps du joint (les faces qui touchent la fixation de fourche, pas la surface courbe de la rotule). Notez la dimension.
Les joints à corps étroit mesurent généralement environ 1.25″ à 1.5″ en travers de cette face. Les joints à corps standard sont plus larges, généralement 1.75″ à 2.0″ ou plus. La différence compte lorsque la largeur de la fente de la fixation est fixe — comme c’est le cas sur la plupart des traverses et fixations de biellette du commerce. Un joint à corps standard dans une fixation étroite ne rentre tout simplement pas. Un joint à corps étroit dans une fixation standard laisse du jeu excessif, sauf si vous ajoutez des entretoises.
Si vous fabriquez vos fixations de zéro, cette mesure vous indique la largeur de fente à découper. Si vous vous adaptez à des fixations existantes, mesurez la fente puis choisissez la largeur du corps en conséquence.

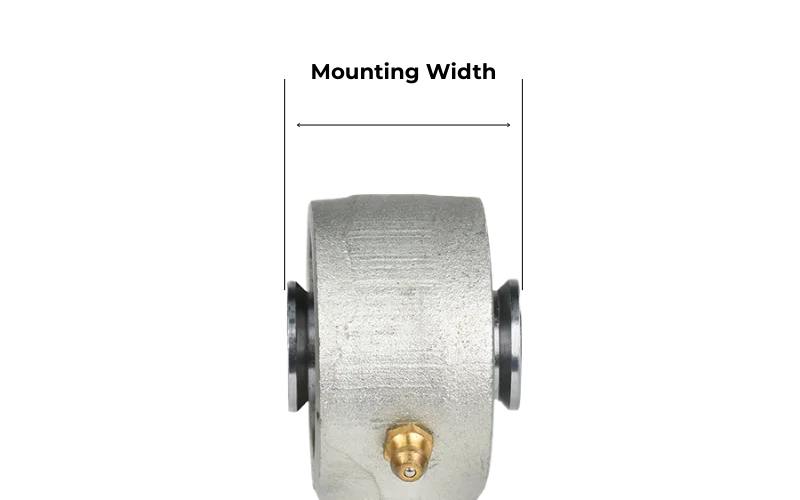

Dimension 3 : Largeur de montage (largeur de la bille)
Tandis que la largeur du corps détermine le jeu dans le logement, la largeur de montage est la dimension qui détermine si le joint peut réellement se boulonner dans vos fixations de châssis. C’est la distance totale mesurée en travers des faces planes de la bille de pivot intérieure (la partie traversée par le boulon).
Comment mesurer : Utilisez les becs extérieurs du pied à coulisse. Placez-les fermement contre les deux faces planes parallèles de la bille centrale en acier. Assurez-vous que le pied à coulisse est centré sur l’alésage pour obtenir le point le plus large des faces. Sur un joint neuf, ces surfaces sont rectifiées avec précision et doivent être parfaitement parallèles. Sur un joint usagé, vérifiez l’absence d’« écrasement » ou de déformation autour du trou du boulon causée par une fixation insuffisamment serrée, ce qui peut faussement augmenter cette mesure.
Largeurs de montage courantes : La norme industrielle pour la plupart des fixations de suspension Jeep et tout-terrain est de 2.625″ (2-5/8″). Les autres tailles courantes comprennent 2.0″, 2.44″ et 3.0″ pour les fabrications spécifiques ou lourdes. Il est vital de l’accorder à l’écartement interne de votre fixation. Un joint de 2.625″ n’entrera pas dans une fixation de 2.5″, et monter un joint de 2.0″ dans une fixation de 2.625″ crée un espace dangereux que même des boulons de haute résistance ne peuvent pas fermer de manière sûre en « écrasant ».
Pourquoi c’est décisif pour l’adaptation : C’est la spécification « tout ou rien » du montage. Si vous vous procurez des joints pour des pattes ou des fixations existantes, mesurez d’abord la distance intérieure entre les faces de la fixation. La largeur de montage du Johnny Joint doit correspondre à cette distance à quelques millièmes de pouce près. S’il y a un léger espace (moins de 1/16″), des entretoises ou cales en acier inoxydable trempé peuvent servir à centrer le joint, mais pour des biellettes très sollicitées, une largeur de montage à adaptation directe est toujours préférée pour garantir que la fixation conserve son intégrité structurelle lorsque le boulon est serré au couple prescrit.

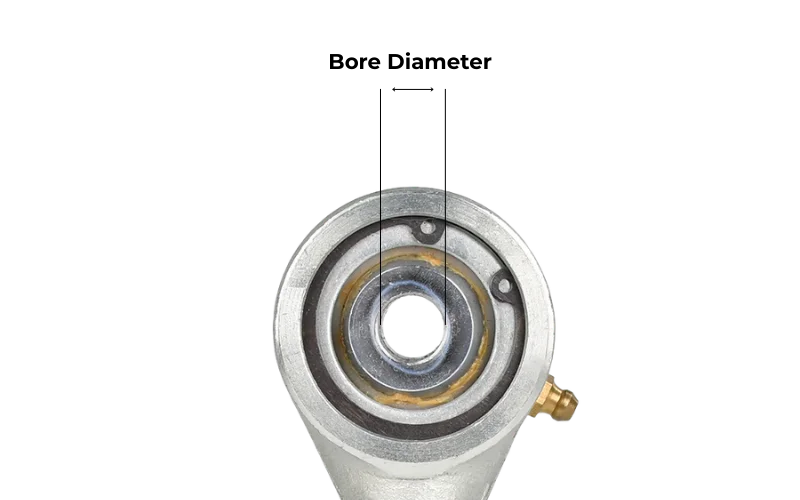

Dimension 4 : Diamètre de l’alésage (diamètre de l’axe)
L’alésage est le trou qui traverse le centre de la rotule — le trou par lequel passe votre axe de fourche ou votre boulon de montage. C’est la dimension mécaniquement la plus critique. Un alésage trop petit signifie que l’axe n’entre pas. Un alésage trop grand signifie que l’axe a un jeu latéral important, ce qui crée un jeu d’articulation sans rapport avec la plage angulaire du joint.
Comment mesurer : Utilisez les becs intérieurs du pied à coulisse numérique — les pointes plus petites et échelonnées au-dessus des becs principaux. Ouvrez-les jusqu’à ce qu’elles touchent juste la paroi de l’alésage des deux côtés. Mesurez à travers l’alésage à 0°, 90° et, si accessible, à 45°. Les lectures doivent concorder sur un joint neuf. Les joints usés développent un allongement de l’alésage dû aux cycles de contact de l’axe.
Alésages courants : 3/4″ (19.05 mm), 7/8″ (22.23 mm) et 1″ (25.4 mm). Les alésages métriques — 19 mm, 22 mm, 25 mm — peuvent être trompeusement proches des équivalents en pouces. Un axe de 3/4″ mesure 19.05 mm ; un alésage de 19 mm est 0.05 mm trop petit pour lui. C’est assez serré pour exiger une presse sur certaines combinaisons joint/axe, et assez large sur d’autres pour glisser sans interférence. Vérifiez si les dimensions sont en pouces ou en métrique avant de commander.
Vérification de l’ajustement alésage-axe : Si vous avez déjà l’axe de fourche, testez-le avant l’installation. L’axe doit glisser avec une pression modérée de la main — sans blocage ni jeu en rotation. Un axe qui exige un maillet indique un alésage trop petit ou une interférence dimensionnelle quelque part. Un axe qui tremble latéralement indique un alésage trop grand ou un axe trop petit.

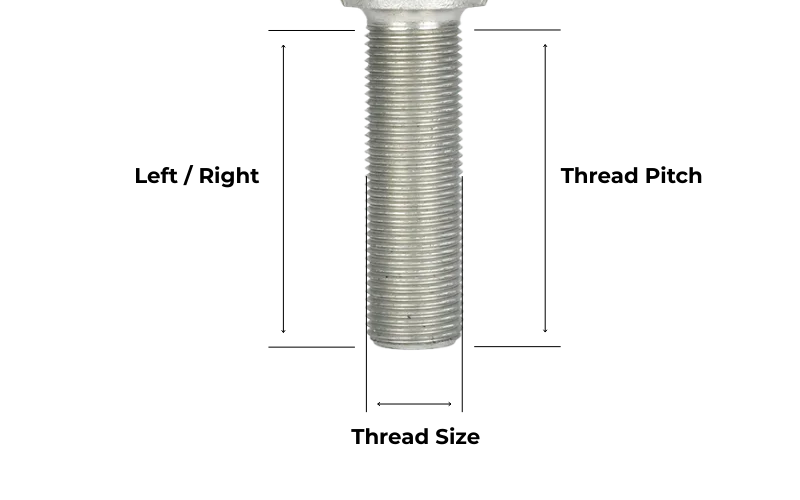

Dimension 5 : Taille et pas du filetage
Les johnny joints se fixent sur les tubes de biellette soit par une tige filetée sur le corps du joint, soit en vissant une douille à filetage femelle sur une extrémité de biellette filetée. Dans les deux cas, le filetage doit correspondre à l’extrémité de la biellette ou à la bague à souder du tube. Une incompatibilité ici signifie que le joint ne se fixe pas du tout.
Diamètre du filetage : Mesurez le diamètre extérieur de la tige avec les becs extérieurs du pied à coulisse sur les crêtes du filetage. Cela donne le diamètre nominal du filetage — mais le diamètre seul ne suffit pas pour identifier le filetage.
Pas du filetage : Passez la jauge de pas sur les filets de la tige jusqu’à ce qu’un peigne s’assoie proprement sans balancer. Spécifications de filetage courantes sur les tiges de johnny joints : 3/4″-16, 7/8″-14, 1″-14, 1″-12 et 5/8″-18 sur les petits joints. Le diamètre nominal mesuré au pied à coulisse doit correspondre au diamètre indiqué sur le peigne de la jauge qui s’assoit proprement.
Si vous n’avez pas de jauge de pas, comptez les filets sur une longueur de 1″ et comparez aux valeurs de pas courantes — mais c’est imprécis et vous risquez de confondre 14 tpi et 16 tpi ou des pas métriques et quasi métriques. Une jauge de pas de filetage coûte moins de 15 USD et rend l’identification définitive.
Filetage à droite ou à gauche : Les johnny joints à l’extrémité opposée d’une biellette par rapport à un système type lanterne sont souvent filetés à gauche — lorsque vous devez régler la longueur de la biellette en tournant le tube, les deux extrémités doivent se visser en sens opposés. Les filetages à gauche ont un indicateur visuel : une rainure ou encoche en dégagement sur la tige près du corps sur la plupart des produits de catalogue, mais pas tous. Si le joint provient d’un véhicule d’occasion, vérifiez le sens du filetage avant de supposer qu’il s’agit du standard à droite.

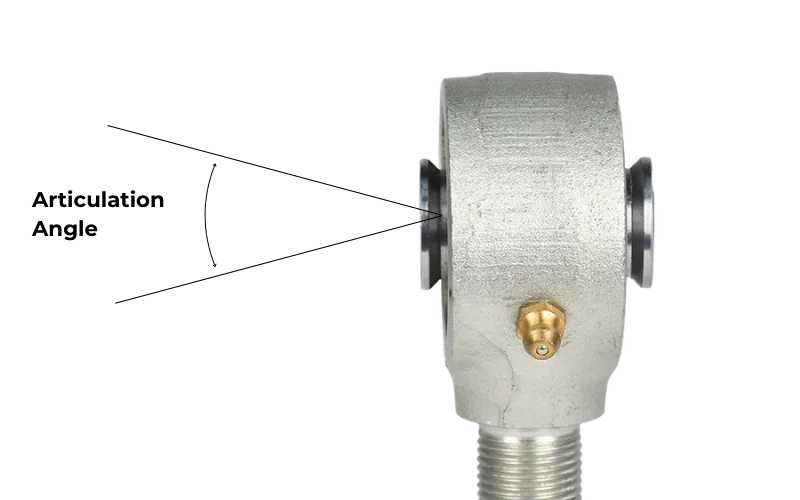

Dimension 6 : Angle d’articulation
L’angle d’articulation est la plage angulaire dans laquelle la rotule peut pivoter avant que la bille ne touche le corps et ne se bloque. Ce n’est pas une mesure au pied à coulisse — c’est un test fonctionnel ou une spécification de catalogue à vérifier par rapport à l’exigence de géométrie de votre suspension.
Comment mesurer un joint en main : Bloquez le corps du joint et faites pivoter la tige (ou l’alésage, selon la configuration) jusqu’à ce qu’elle touche la butée du corps. L’angle entre la position centrée et la butée franche est l’angle d’articulation nominal. La plupart des constructeurs utilisent un rapporteur d’angle numérique : posez-le sur la tige en position centrée, mettez-le à zéro, puis faites pivoter jusqu’à la butée et lisez l’angle. Certains joints sont symétriques (même angle dans chaque direction) ; d’autres sont asymétriques selon la conception du corps.
Ce que signifie le chiffre en pratique : Un joint annoncé à ±30° d’articulation totale offre ±15° de chaque côté du centre. Si la géométrie de votre suspension en pleine détente exige que le joint atteigne 18° de débattement, un joint à ±30° échoue. Le calcul est simple ; l’erreur consiste à supposer qu’il y a toujours plus d’articulation disponible sans vérifier.
Plages courantes par application :
- Usage tout-terrain léger : ±30° à ±36° d’articulation totale
- Rock crawling dédié : ±40° ou plus est courant pour les montages à grand débattement
- Les joints à corps étroit ont souvent une articulation légèrement réduite par rapport à leurs équivalents à corps standard de même taille de corps, car le corps plus étroit limite la profondeur de la découpe intérieure
Si un joint d’occasion est sur l’établi et que vous évaluez s’il est encore utilisable, vérifiez qu’il articule souplement, sans accrocher ni grincer sur toute la plage. Un joint qui bouge librement au centre mais se bloque à 10° a une chemise usée ou endommagée — l’angle indiqué sur la boîte n’a plus d’importance si la rotule ne fonctionne pas correctement.
Rassembler les mesures : liste de vérification de référence rapide
Avant de commander un remplacement ou de spécifier un nouveau joint, confirmez les six dimensions :
Liste de vérification des mesures d’un johnny joint
- Diamètre extérieur du corps : _____ pouces / mm (adaptation à la fixation, dégagement dans le tube de biellette)
- Largeur du corps : _____ pouces / mm (étroite ou standard — vérifiez la largeur de fente de la fixation)
- Largeur de montage : _____ pouces / mm (distance entre les faces planes de la bille — doit correspondre à l’écartement interne de la fixation)
- Diamètre de l’alésage : _____ pouces / mm (à confirmer avec l’axe de fourche ou le diamètre extérieur du boulon de montage)
- Filetage : _____ diamètre × _____ pas, à droite / à gauche
- Articulation : _____ degrés au total (à vérifier par rapport au débattement maximal de la géométrie de suspension)
Quand les chiffres ne correspondent à aucune taille standard
Les joints de liaison OEM anciens et certains ensembles aftermarket ont été fabriqués avec des dimensions non standard — diamètre extérieur de corps métrique avec filetages en pouces, ou alésages qui ne correspondent pas aux diamètres courants des axes de fourche. Dans ce cas, vous avez trois options : trouver un Johnny Joint aux dimensions directement équivalentes trouver un équivalent chez un fournisseur spécialisé, réaléser ou retarauder la pièce d’accouplement pour l’adapter à un joint standard, ou reconcevoir la fixation pour accepter un joint standard.
Reconcevoir la fixation est généralement la solution la plus propre à long terme. Une fixation sur mesure prend un après-midi ; dénicher des joints inhabituels prend un temps indéfini.
