Série de vis de réglage JSI (pouces)
JSI / JSX en poucesAjusteurs mâle-mâle en pouces. Acier au carbone standard (JSI, zingué) ou acier chromoly premium (JSX) pour applications à fortes charges ou vibrations.
Ajusteurs filetés mâle-mâle pour tringleries à rotules

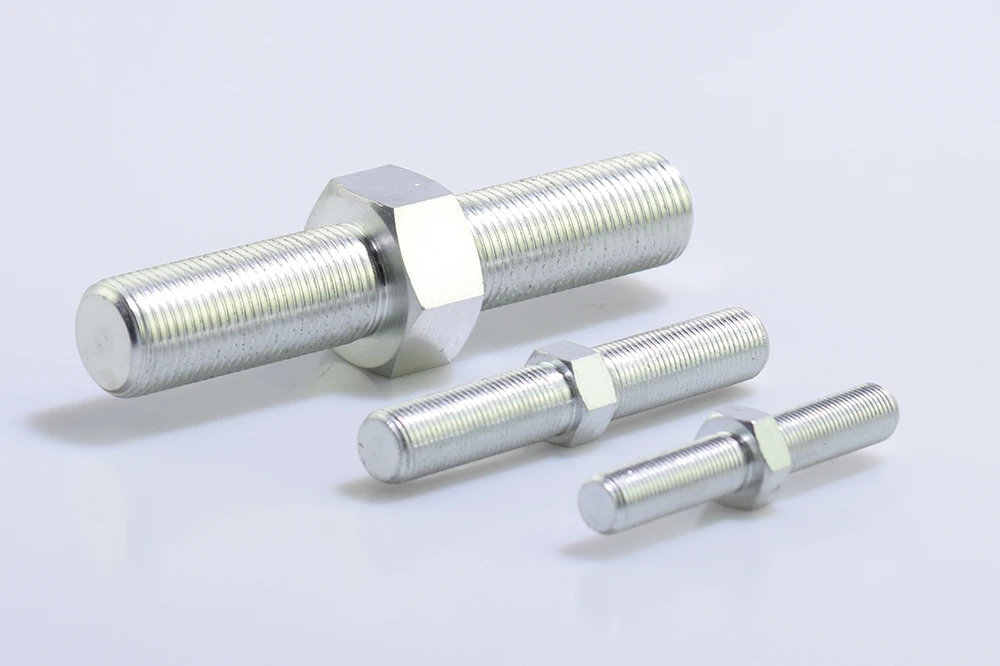

Vis de réglage pour rotules (mâle-mâle)
Ce n’est pas un vérin de levage : ici, une vis de réglage est un ajusteur fileté mâle des deux côtés qui relie deux rotules à filetage femelle. Tournez le corps pour régler la longueur de la tringlerie pendant que l’ensemble reste installé. SYZ propose de l’acier au carbone zingué JSI / JSI-M et de l’acier chromoly JSX / JSX-M, en pouces de 10-32 à 1-12 et en métrique de M5 à M16, avec options de filetage à droite/à gauche.
JSI / JSI-M
Pouces + métrique
Acier au carbone / chromoly
Options JSI / JSX
RH et LH
Filetage réglable
30 + 6
Configurations
Certifié ISO 9001:2015
Approvisionnement direct en usine
36 tailles standard
Pouces 10-32–1-12 · Métrique M5–M16
Tolérances de niveau OEM
Aperçu
Qu’est-ce qu’une vis de réglage ?
Une vis de réglage est un ajusteur fileté mâle des deux côtés qui sert à régler avec précision la longueur d’une tringlerie à rotules.
Avec une rotule à filetage femelle vissée sur chaque extrémité mâle (et verrouillée par contre-écrous), le fait de tourner le corps de la vis de réglage allonge ou raccourcit l’ensemble — une alternative compacte à un tendeur complet pour un préchargement et un alignement précis.
Effet tendeur :En combinant une extrémité à filetage à droite (RH) et une à filetage à gauche (LH), la rotation du corps central de la vis de réglage déplace les deux extrémités simultanément vers l’intérieur ou l’extérieur. Cela permet un réglage rapide de la longueur pendant que la tringlerie reste montée sur la machine ou le véhicule.
Spécifications produit
Présentation des séries de produits
Disponibles en acier au carbone et en acier allié chromoly haute résistance, aux normes aussi bien en pouces qu’en métrique.
Série de vis de réglage JSI-M (métrique)
JSI-M / JSX-M métriquesAjusteurs mâle-mâle métriques. Disponibles en acier au carbone zingué (JSI-M) ou en chromoly haute résistance (JSX-M) pour les ensembles métriques européens.
Guide de sélection et de dimensionnement
- • Ensembles en pouces :Choisissez le JSI (acier au carbone) ou le JSX (chromoly, plus résistant).
- • Ensembles métriques :Choisissez le JSI-M (acier au carbone) ou le JSX-M (chromoly).
- • Filetages et contre-écrous :Adaptez la taille et le sens du filetage à vos rotules. Ajoutez toujourscontre-écrouspour verrouiller solidement les réglages contre les vibrations.
Construction de la tringlerie
Choisissez le bon ajusteur de tringlerie
Cette page traite de la vis de réglage mâle-mâle. La comparaison complète avec les tendeurs et les adaptateurs de tube est disponible sur lapage des tendeurs et ajusteurs à barre hexagonale.
Vis de réglage : mâle-mâle
Les rotules à filetage femellerotulesse vissent sur les deux extrémités exposées. Utilisez-le lorsque le réglage compact de la longueur et l’accès au corps central comptent.
Besoin d’un corps femelle-femelle ?
Utilisez lafamille des tendeurs / ajusteurs à barre hexagonalelorsque les rotules mâles doivent se visser dans un corps creux, ou l’famille des adaptateurs de tubelorsque l’ajusteur est soudé dans un tube structurel.
Applications
Où les vis de réglage font leurs preuves
Réglage fin de précision de la longueur pour les tringleries à fortes charges.
Alignement & précharge
Réglage fin des tringleries de barres stabilisatrices, des tringleries d’équipements agricoles et des tringleries de commande où la géométrie est critique.
Suspension de sport automobile

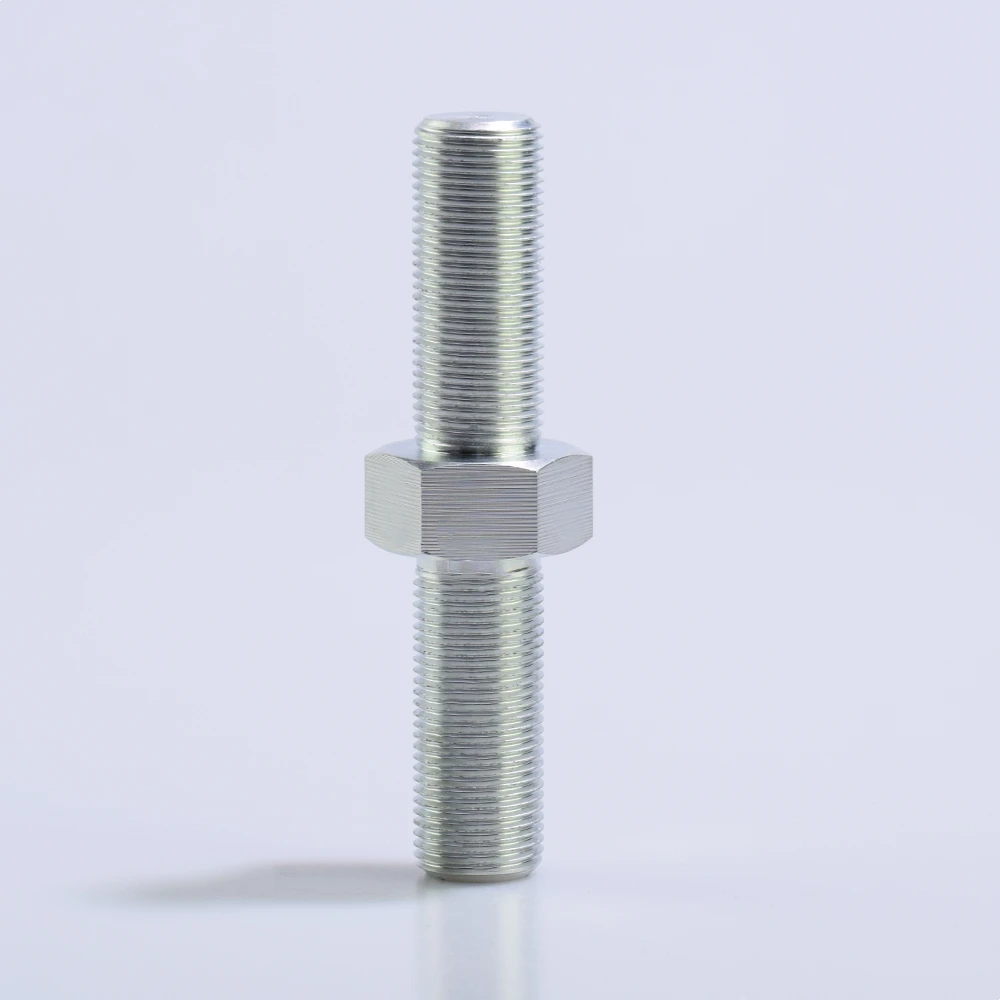

La série JSX en chromoly est idéale pour les biellettes de réglage de suspension de voitures de course, les biellettes de direction et les bras de suspension réglables.
Commandes de machines
Réglage de la longueur de tige des actionneurs et configuration des tringleries de machines dans les installations de convoyeurs et les machines d’emballage.
FAQ
Questions fréquentes
À quoi sert une vis de réglage ?
Pour régler la longueur d’une tringlerie à rotules : vissez une rotule à filetage femelle sur chaque extrémité mâle de la vis de réglage, tournez le corps central pour allonger ou raccourcir l’ensemble, puis verrouillez avec des contre-écrous.
Vis de réglage en acier au carbone ou en chromoly ?
Nous proposons le JSI/JSI-M en acier au carbone standard (zingué) pour les ajusteurs industriels généraux, ou le JSX/JSX-M en acier chromoly haute résistance pour les applications de suspension ou de direction à charges plus élevées.
En quoi une vis de réglage diffère-t-elle d’un tendeur ?
Une vis de réglage est un ajusteur compact mâle-mâle (les rotules se vissent dessus) ; un tendeur est un corps creux femelle-femelle (les rotules se vissent à l’intérieur). Les deux utilisent des filetages à droite et à gauche opposés pour les réglages sur le véhicule.
Les vis de réglage sont-elles disponibles en pouces et en métrique ?
Oui. Le JSI en pouces couvre de 10-32 à 1-12 en 30 tailles standard, tandis que le JSI-M métrique couvre de M5×0.8 à M16×2.0 en 6 tailles.
Ai-je besoin de contre-écrous avec une vis de réglage ?
Oui. Des contre-écrous sont nécessaires aux deux extrémités pour bloquer les rotules contre le corps de la vis de réglage. Sans eux, les vibrations desserreront les filets, modifiant la longueur de la tringlerie et affaiblissant l’articulation.
Outils d’ingénierie
Calculateurs pour cette famille de produits
Vérifiez la longueur d’engagement des connexions filetées chargées.
