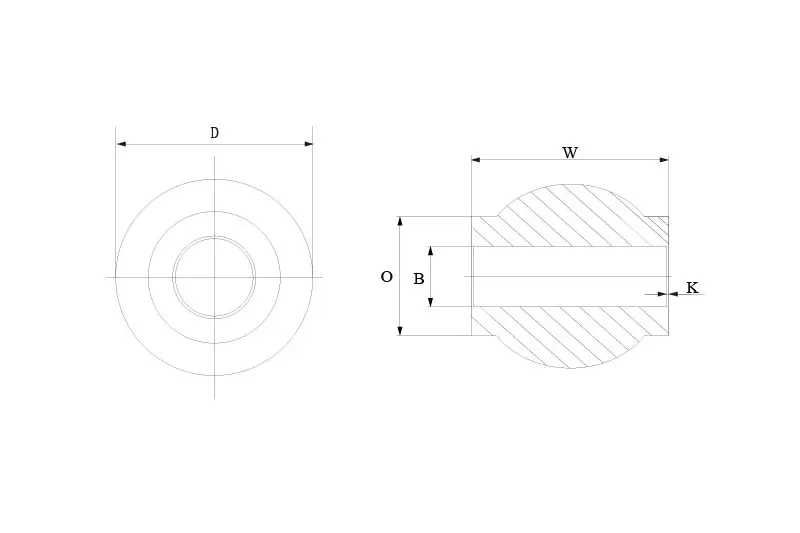

CBL-DP — Billes de remplacement standard
10 tailles, alésage 0,190″–1,000″. Utilisez le CBL-DP pour réfectionner une rotule ou un roulement sphérique usé ; faites correspondre l’alésage, le diamètre extérieur et la largeur d’origine à la bague.
Billes en acier au chrome trempé pour rotules et roulements
Billes pour rotules — CBL-DP et HMBL grand désalignement

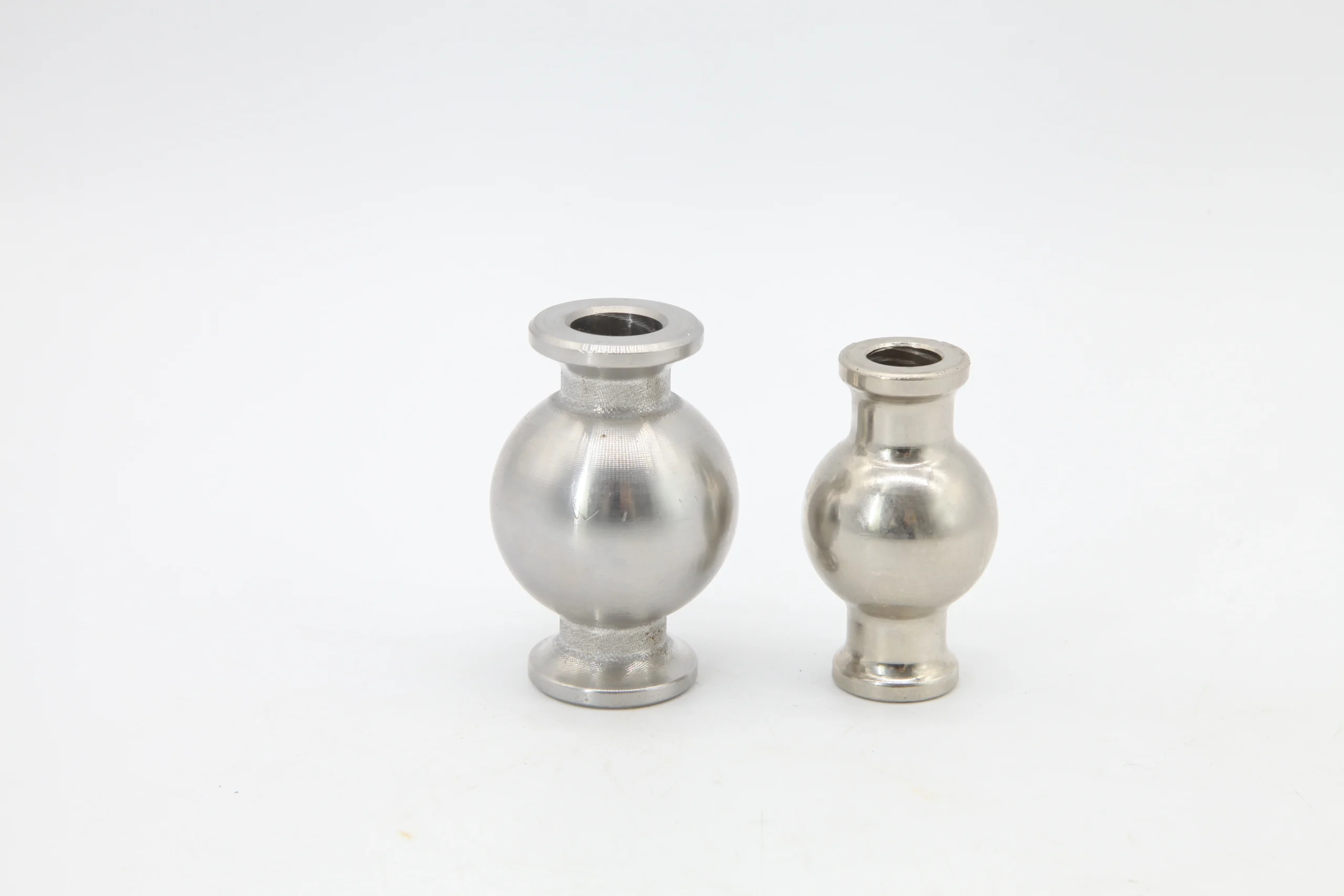

Les billes SYZ pour rotules sont des billes en acier à roulements 52100 rectifiées avec précision, trempées et chromées dures, destinées à la réfection des roulements sphériques et à la construction d’articulations à grand désalignement. Les séries CBL-DP et HMBL couvrent 23 tailles, d’alésage 0,190″ à 1,500″, avec l’inoxydable 440C en option lorsque la résistance à la corrosion est requise.
Chrome 52100
440C en option
Rectifié de précision
Traité thermiquement
2 séries · 23 tailles
CBL-DP + HMBL
0.190″–1.500″
Plage d’alésage
Certificats matière disponibles
De l’échantillon au conteneur complet
Approvisionnement direct usine
Tableaux alésage × diamètre extérieur
Qualité ISO 9001:2015
Aperçu
Qu’est-ce que ces billes en acier ?
Ce sont les éléments sphériques utilisés à l’intérieur des rotules et des roulements sphériques — fournis séparément pour la réparation/réfection ou pour la construction d’articulations à grand désalignement. Le matériau est un acier à roulements 52100 (trempé, rectifié de précision, chromé dur), avec l’inoxydable 440C en option pour la résistance à la corrosion.
Usage de remplacement et de réfection
Ces billes sont fournies comme l’élément sphérique de roulement réel pour les travaux de réfection de rotules et de roulements sphériques, et non comme de la quincaillerie générique.
Réglage du désalignement
Les billes HMBL sont dimensionnées spécifiquement pour augmenter l’angle d’articulation du montage, ce qui est utile lorsqu’une bille standard limite la course de la suspension ou de la tringlerie.
Offre de produits
Séries de billes pour rotules CBL-DP et HMBL

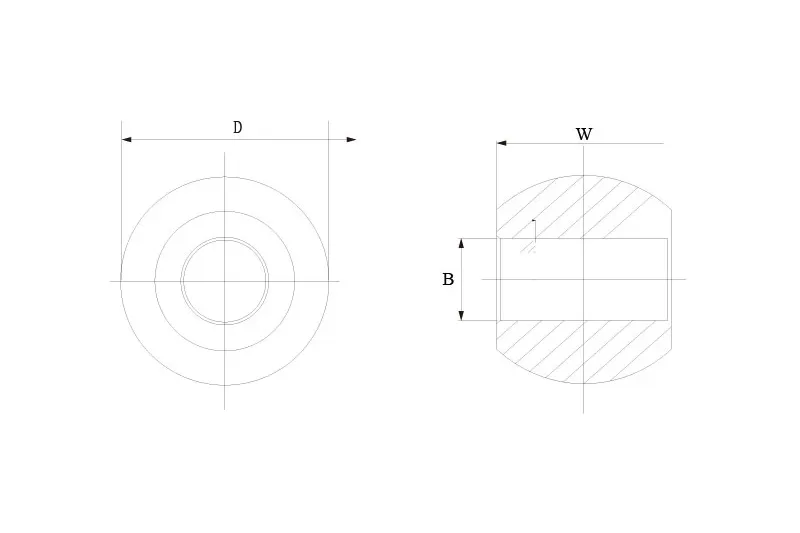

HMBL — Billes grand désalignement
13 tailles, alésage 0,190″–1,500″. La bille profilée fonctionne avec des entretoises grand désalignement pour donner plus d’articulation au montage avant blocage ; confirmez l’empilage complet sur la page de spécification.
| Alésage | CBL-DP OD | HMBL OD |
|---|---|---|
| 0.190″ | 0.437″ | 0.437″ |
| 0.250″ | 0.500″ | 0.593″ |
| 0.3125″ | 0.625″ | 0.593″ |
| 0.375″ | 0.719″ | 0.781″ |
| 0.4375″ | 0.812″ | 0.875″ |
| 0.500″ | 0.937″ | 1.000″ |
| 0.625″ | 1.125″ | 1.250″ |
| 0.750″ | 1.312″ | 1.375″ |
| 0.875″ | 1.375″ | 1.531″ |
| 1.000″ | 1.875″ | 1.875″ |
| 1.250″ | — | 2.250″ |
| 1.500″ | — | 2.672″ |
Les dimensions publiées servent de référence de sélection ; confirmez la largeur exacte de la bille, les tolérances, la finition et la bague d’accouplement sur la page de spécification CBL-DP ou HMBL applicable.
Guide d’ingénierie
Guide de sélection
01
Réfectionner une articulation → CBL-DP
Pour remplacer une bille usée dans une rotule ou un roulement sphérique, faites correspondre l’alésage et la taille d’origine avec une bille de remplacement de précision CBL-DP.
02
Plus d’articulation → HMBL
Besoin d’un angle de désalignement plus large — utilisez une bille HMBL grand désalignement, généralement associée à des entretoises de désalignement.
03
Environnement corrosif → 440C
Exposition marine, au lavage ou aux produits chimiques — spécifiez l’option inox 440C pour les séries CBL-DP et HMBL.
04
Faire correspondre alésage, diamètre extérieur et largeur
Faites correspondre l’alésage à votre roulement/rotule, et le diamètre extérieur et la largeur à la bague du logement ; confirmez la finition et les dimensions sur la page de spécification.
Usages industriels
Applications
Réfection de rotules et de roulements sphériques, articulations de suspension à grand désalignement, assemblage OEM de roulements et kits de maintenance.
Réfection de rotules et de roulements
Remplacement des billes usées dans des rotules ou roulements sphériques existants pour rétablir un fonctionnement sans jeu sans remplacer l’ensemble du roulement.
Remplacement standard CBL-DP
Articulations de suspension à grand désalignement
Construction d’articulations à grande amplitude dans les suspensions tout-terrain, motorsport ou industrielles où la bille d’origine limite la plage angulaire nécessaire.
HMBL + entretoises de désalignement
Assemblage OEM de roulements
Fourniture de billes de précision pour les séries de production OEM de rotules ou de logements de roulements où une qualité et une finition constantes sont requises.
Fourniture OEM en volume
Kits de maintenance
Kits d’entretien combinant billes de remplacement et quincaillerie pour les programmes de maintenance planifiée dans l’agriculture, la construction et la machinerie.
Entretien et maintenance
Science des matériaux
Pourquoi 52100 + chrome dur (la métallurgie qui compte)
Le 52100 est un acier à roulements au chrome à haute teneur en carbone choisi pour des éléments de bille trempés et résistants à l’usure. Le chrome dur apporte une surface de roulement à faible frottement ; l’option inox 440C est disponible lorsque la résistance à la corrosion est prioritaire, tandis que la rectification de précision maintient la bille parfaitement positionnée dans la bague.
Les propriétés publiées de l’alliage sont générales ; confirmez les dimensions et tolérances de chaque pièce sur la page de spécification applicable.
Guide de maintenance
Quand remplacer la bille — et comment bien la dimensionner
La bille est un élément d’usure dans des articulations métal-métal graissées. Remplacez-la lorsque vous sentez du jeu (cognement radial) ou voyez des rayures/plats/piqûres sur la bille ou la bague — faire fonctionner une bille usée ruine rapidement la bague aussi.
| Piège courant | Résultat | Comment l’éviter |
|---|---|---|
| Diamètre extérieur/largeur de bille inadaptés à la bague | Ajustage lâche (jeu) ou bille impossible à monter | Faire correspondre le diamètre extérieur et la largeur à la bague d’origine, pas seulement l’alésage |
| Alésage trop grand pour le boulon | Jeu excessif, usure accélérée | Faire correspondre l’alésage à la goupille/au boulon réel |
| 52100 en environnement humide/salé | Corrosion, piqûres | Spécifiez l’option inox 440C |
| Réutiliser une bague usée avec une bille neuve | La bille neuve s’use rapidement | Inspectez/remplacez aussi la bague ; envisagez un roulement complet |
Pour une réfection à plus grande articulation, remplacez une CBL-DP standard par une bille HMBL grand désalignement et ajoutez des entretoises de désalignement — ensemble, ils permettent au montage de s’incliner davantage avant blocage.
FAQ
Questions fréquentes
De quel matériau sont les billes en acier SYZ ?
Acier à roulements 52100 — trempé, rectifié de précision, chromé dur. L’inox 440C est disponible pour la résistance à la corrosion.
Quelle est la différence entre CBL-DP et HMBL ?
Les CBL-DP sont des billes de remplacement de précision standard ; les HMBL sont des billes grand désalignement profilées pour permettre à une rotule d’articuler sur un angle plus large.
Puis-je les utiliser pour réfectionner une rotule ?
Oui — faites correspondre l’alésage et la taille de la bille à l’original. Pour plus d’angle, combinez une bille HMBL avec des entretoises grand désalignement.
Des billes en inox sont-elles disponibles ?
Oui — spécifiez l’option inox 440C pour les environnements corrosifs ou soumis au lavage.
Quelles tailles sont disponibles ?
Alésage 0,190″–1,500″ en 23 tailles : le CBL-DP couvre 10 tailles jusqu’à 1,000″ et le HMBL 13 tailles jusqu’à 1,500″. Consultez les pages de spécification pour les dimensions exactes.
Puis-je acheter des billes en vrac pour ma propre production de rotules ?
Oui. SYZ peut fournir des billes CBL-DP et HMBL pour l’assemblage OEM, les kits d’entretien et la production récurrente. Envoyez l’alésage, le diamètre extérieur, la largeur, le matériau/la finition et la quantité annuelle pour un devis en volume.
Complétez la liaison
Construisez l’empilage complet bille-logement
Entretoises SG / HMS
Associez une bille HMBL à des entretoises grand désalignement SG ou HMS pour plus d’articulation dans le montage assemblé.
Supports uniball
Logements 4130 à souder dimensionnés pour le roulement sphérique et l’empilage de billes correspondants.
Roulements sphériques
Utilisez la spécification du roulement pour confirmer la bague, l’alésage et l’ajustement autour de la bille de remplacement.
Rotules et articulations Heim
Commencez par la gamme complète de rotules lorsque la bille fait partie d’un nouvel ensemble de tringlerie.
