Guide d’achat des colliers de tube
Les colliers de tube rendent les structures tubulaires démontables : les colliers imbriqués à diamètre intérieur couplent les sections de tube par l’intérieur, les colliers extérieurs les rejoignent par l’extérieur — usinés CNC pour arceaux
Que sont les colliers de tube ?
, qui détermine comment la bille glisse (métal graissé, PTFE autolubrifié, nylon ou bronze), et laColliers de tube : des composants de connexion usinés CNC qui assemblent des sections de tube de façon démontable — la réponse boulonnée à un joint soudé. Deux familles le résolvent par des côtés opposéscolliers imbriqués à diamètre intérieur (IDTC) s’insèrent dans le tube et verrouillent les sections à travers la paroi, et les colliers à diamètre extérieur (ODTC) serrent autour du diamètre extérieur.
Utilisez-les partout où une structure tubulaire soudée exige un accès de service ou un montage modulaire : arceaux à sections démontables, pare-chocs, barres de lumière et fabrication de châssis.
- Aussi appelés
- Accouplements de tube · joints de tube démontables
- Fonction principale
- Connexion tube-à-tube boulonnée et démontable
- IDTC
- 7 tailles · tube 1-1/4″ à 2″ · boulons inclus
- ODTC
- 3 tailles · tube 1-1/2″ à 2″
Anatomie : deux façons de joindre le tube
Bague / RevêtementLes familles diffèrent par leur lieu d’action — à l’intérieur ou à l’extérieur du tube.
Corps imbriqué IDTC
Un insert usiné qui épouse l’alésage du tube et imbrique les deux sections : taille de tube ØA, diamètre de verrouillage interne ØB, épaisseur de paroi et corps (C) définissent l’ajustement.
Boulonnerie IDTC
Deux boulons de classe 10.9 serrent l’imbrication — le paquet inclut les boulons ; les options de finition noir poudre ou zinc argenté s’appliquent à la quincaillerie.

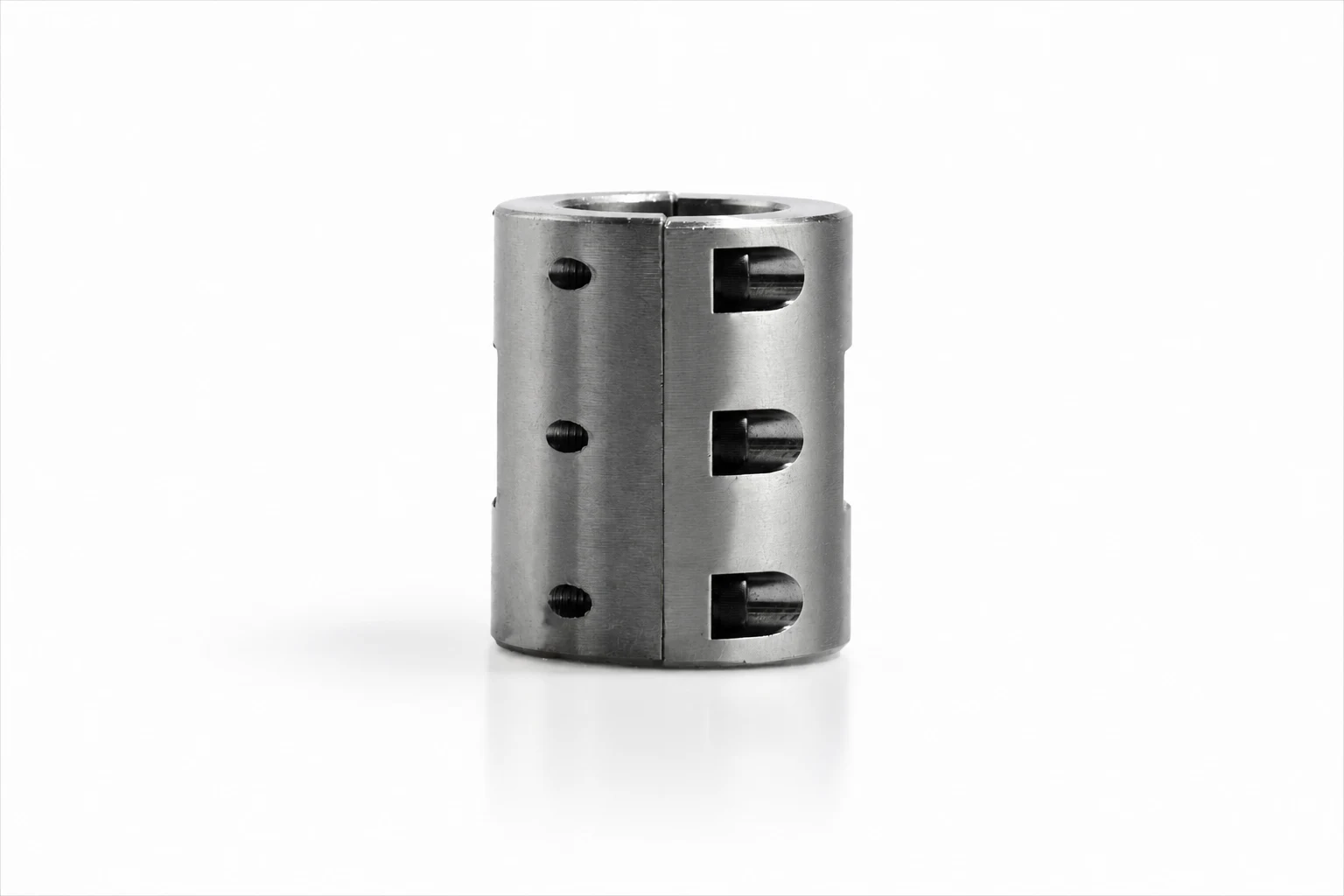

Collier extérieur ODTC
Un manchon qui serre autour des deux OD de tube — le joint démontable le plus simple quand l’extérieur peut être visible ou que le diamètre intérieur est occupé.
Tailles de vis
Le dimensionnement des boulons (1/4″ à 3/8″ sur IDTC) fixe la capacité en cisaillement du collier — dimensionnez selon la charge que verra le joint démontable.
Imbrication à diamètre intérieur (IDTC)
Le joint se fait dans le tube : le corps imbriqué et les boulons traversants portent la charge structurelle sans rien ajouter à l’extérieur du tube — propre pour arceaux et surfaces visibles
7 tailles pour tube de 1-1/4″ à 2″ en parois 0,095″–0,120″, boulons inclus.
Diamètre extérieur (ODTC)
Un manchon extérieur serrant les deux extrémités de tube — le joint démontable le plus rapide quand une collerette externe est acceptable et que le diamètre intérieur doit rester libre.
3 tailles pour tube de 1-1/2″ à 2″ ; dimensions sur mesure disponibles.
Ce que fait un collier de tube dans une structure
Comme le joint est fileté, il sert aussi de régulateur de longueur de la liaison. Une paire droite/gauche fonctionne comme une lanterne : faire tourner le tube ou le régleur modifie la longueur totaleQuatre missions d’ingénierie — l’objectif est un joint structurel démontable.
Rendre les structures tubulaires démontables
Sections d’arceau, pare-chocs et barres de lumière se retirent pour transport, réparation ou inspection — sans couper ni resouder.
Porter la charge structurelle
L’imbrication et les boulons portent les charges qu’assumerait une soudure — dimensionnez la paire vis/paroi selon les exigences de la structure.
Maintenir l’alignement
Des sièges usinés gardent les sections de tube concentriques et alignées — le joint n’introduit aucun jeu dans la structure.
S’adapter au tube
L’appariement correct de la taille de tube (ØA), du diamètre de verrouillage (ØB) et de l’épaisseur de paroi fait que le collier serre correctement.
Où les colliers de tube tombent en panne
- Taille de tube, ØB et épaisseur non accordés — le collier serre mal.
- Boulons sous-dimensionnés sur des sections démontables structurelles.
- Réutilisation de boulons fatigués après des démontages répétés.
- Attendre la continuité de résistance d’une soudure — un joint démontable est un compromis conçu ; placez-le là où les charges le permettent.
Matériaux et quincaillerie
Acier au carboneLes deux familles sont en acier usiné avec boulonnerie publiée.
Collier extérieur ODTC
3 taillesColliers à diamètre extérieur pour tube de 1-1/2″ à 2″ — le joint démontable simple pour arceaux, châssis et pare-chocs.
IDTC — Imbriqué
7 tailles, boulons inclusColliers imbriqués à l’intérieur du tube avec deux boulons de classe 10.9 — joints démontables structurels à l’extérieur propre.
Options de matériau
4130 / acier au carboneLa fiche matériaux du catalogue liste des corps en acier chromoly 4130 ou en acier au carbone — chromoly pour les structures performance.
Matériaux et finitions
Traitement de surfaceLes options de finition se concentrent sur la quincaillerie et l’environnement de la structure.
| Corps en acier au carbone et chromoly | Les logements uniball sont en acier usiné de précision ; la stratégie de finition se décide à la fabrication. | Revêtement sacrificiel — le zinc se corrode préférentiellement et protège l’acier de base en service industriel général. | Zingage jaune |
|---|---|---|---|
| Noir poudre | Option boulon/fini | Quincaillerie IDTC | Quincaillerie revêtue pour structures finies. |
| Zinc argenté | Option boulon/fini | Quincaillerie IDTC | Alternative de quincaillerie galvanisée. |
| Corps 4130 / acier au carbone | Corps de collier | Les deux familles | Choix du matériau selon le service de la structure — chromoly pour la performance. |
Les tableaux de taille, d’épaisseur et de vis figurent sur les pages de famille — IDTC et ODTC. Dimensions sur mesure disponibles.
Où les colliers de tube font leurs preuves
ApplicationsPartout où une structure tubulaire soudée gagne à un joint démontable conçu.
Arceaux
Barres de porte et sections d’arceau démontables pour accès, inspection et réparation.
IDTCPare-chocs & barres de lumière
Accessoires modulaires qui se retirent sans couper la structure du châssis.
ODTCIDTCFabrication de châssis
Sections structurelles démontables dans châssis et cadres sur mesure.
IDTCOff-Road Structures
Structures tout-terrain
Véhicules de course où les sections doivent être retirées entre les manches.ODTCGamme complète
Comment choisir : 5 étapes, puis le tableau des taillesRéférence de sélection
Choisir la famille
Extérieur propre + charge structurelle → IDTC. Joint extérieur simple → ODTC.
Accorder le tube
Confirmez taille de tube ØA, épaisseur de paroi et (IDTC) le diamètre de verrouillage interne ØB.
Dimensionner les boulons
La taille de vis (1/4″–3/8″ sur IDTC) fixe la capacité en cisaillement du joint — dimensionnez selon la charge.
Choisir la finition de la quincaillerie
Noir poudre ou zinc argenté sur le paquet de boulons IDTC.
Positionner le joint
| Placez les joints démontables là où charges et règlement le permettent — un joint démontable est un compromis conçu face à une soudure. | Famille | Type | Tailles | Quincaillerie |
|---|---|---|---|---|
| Spécifications | ||||
| Familles de colliers de tube | Collier imbriqué à diamètre intérieur | 7 tailles · tube 1-1/4″–2″ | 2 boulons classe 10.9 inclus | 7075-T6, anodisé rouge / noir |
| Collier à diamètre extérieur | 3 tailles · tube 1-1/2″–2″ | Selon l’application | Per application | Vous construisez des structures tubulaires ? |
Associez-les aux tubes chromoly et aux adaptateurs de tube pour les joints fixes.Obtenir de l’aide pour la sélection
Questions des acheteurs de colliers de tubeTube Clamp Buyers’ Questions
FAQQ1IDTC ou ODTC — quelle famille ?
Q2Quelles tailles de tube sont couvertes ?
Q3Les boulons sont-ils inclus avec les colliers IDTC ?
Q4De quels matériaux sont faits les colliers ?
Q5Are tube clamps as strong as welding?
Voir la famille parente : voir Collier de tube pour la page d’atterrissage plus large des colliers de tube et le contexte de montage complet.
Sélection de colliers de tube ?
Envoyez-nous la taille de tube, l’épaisseur et l’agencement des sections démontables — les ingénieurs SYZ répondent avec la bonne famille et les bonnes tailles aux prix usine directs.
