Capacité de fabrication / Fabrication de tôlerie

Pliage

Un flan découpé au laser reste plat. Le pliage lui donne sa forme finale : une plieuse presse plie la tôle et la plaque le long d’une ligne droite, tandis qu’une cintreuse forme le tube le long d’une courbe sans écraser sa paroi. Notre base de production affiliée de Taixing exploite les deux en plus de la découpe laser et du soudage.

Envoyer vos plans pour revue Voir les composants pliés

2Plieuses presse de notre base affiliée de Taixing

3Cintreuses à tubes de notre base affiliée de Taixing

Évalué par SGSBase de production de Taixing · rapport n° 482195455_P+T

01 / Fondamentaux du procédé

Qu’est-ce que le pliage ?

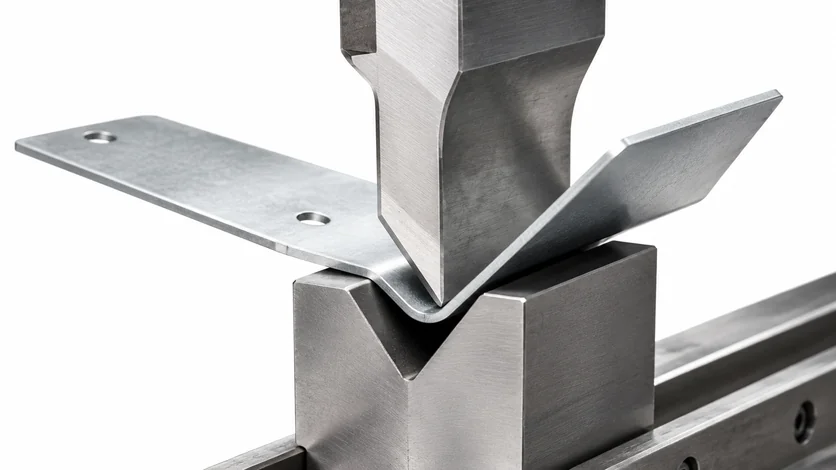

Le pliage met en forme le métal le long d’une ligne ou d’une courbe définie sans enlèvement de matière. Une plieuse presse forme la tôle ou la plaque plane entre un poinçon et une matrice ; une cintreuse forme le tube rond, carré ou profilé le long d’une courbe.

Le cintrage de tubes est plus exigeant que le pliage de tôles, car la paroi creuse peut s’écraser ou se plisser à l’intérieur d’un rayon serré. Le procédé peut utiliser un support interne, comme un mandrin, lorsque l’équipement et la pièce l’exigent.

Les deux procédés présentent un retour élastique : la matière se détend légèrement lorsque l’effort est relâché. L’outillage et le réglage compensent donc en surpliant pour atteindre l’angle ou le rayon final indiqué sur le plan.

02 / Choix de la machine

Pliage sur presse vs cintrage de tubes

Question	Pliage sur presse	Cintrage de tubes
Matière de départ	Tôle ou plaque plane	Tube rond, carré ou profilé
Résultat	Brides pliées, équerres en L et en U, formes boîtier	Tracés courbes le long du tube
Risque principal	Fissuration ou retour élastique si le rayon et le matériau sont inadaptés	Écrasement ou plissement de la paroi si le rayon est trop serré
Étape précédente typique	La découpe laser ou le poinçonnage crée le flan plat	Le tube est coupé à longueur, parfois avec une fonction de profilé
Étape suivante typique	Soudage ou installation directe	Soudage dans un châssis, un arceau ou une liaison

La règle pratique : un développé à plat avec brides pliées exige une surépaisseur de pliage. Un tube cintré exige un rayon, une épaisseur de paroi et une section que la route de formage peut tenir sans endommager la section.

03 / Route de production

Le pliage chez SYZ

Route principale

Base affiliée de Taixing

La base exploite 2 plieuses presse pour la tôle et la plaque et 3 cintreuses à tubes pour le tube, en plus de la découpe laser, du poinçonnage et du soudage robotisé. La section réelle, le diamètre, la paroi et la longueur maximale sont confirmés à partir du plan.

2Plieuses presse

3Cintreuses à tubes

60 / 45Délais standard / échantillon sur la route

SGSÉvaluation de la base affiliée

Contexte de la route : la base occupe 5,313 m² avec 32 personnes réparties sur 4 lignes de production et est évaluée selon le rapport SGS n° 482195455_P+T.

Route secondaire

Notre propre site de Ningbo

Ningbo liste le pliage parmi ses capacités de procédé internes aux côtés du sciage, du tournage, du fraisage et du poinçonnage, mais le recensement des équipements ne montre pas de service de pliage dédié. Les fonctions de pliage mineures peuvent rester à Ningbo ; un composant de tôlerie ou de tube plus important est généralement examiné pour la route de Taixing.

InterneCapacité de procédé répertoriée à Ningbo

Petite échelleTravaux au niveau des fonctions examinés au cas par cas

TaixingÉquipement dédié de pliage et de tubes

ExamenRoute confirmée pièce par pièce

Limite de périmètre : aucun nombre de machines dédiées à Ningbo n’est présenté ici ; la page maintient cette capacité plus petite distincte des équipements documentés de Taixing.

04 / Adéquation aux applications

À quoi sert le pliage

Supports formés

Équerres en L, profilés en U et fixations multi-brides pliés à partir de tôles découpées au laser ou poinçonnées.

Cadres en tubes

Traverses de châssis, arches de soutien et composants structurels ou de liaison courbés à partir de tubes.

Panneaux et boîtiers

Les brides pliées sur les panneaux de couverture et les parois de boîtier apportent rigidité et bords de fixation utilisables.

Pièces de suspension

Barres stabilisatrices et autres profilés courbes dont la géométrie de pliage fait partie de l’adéquation à l’application.

Limite de matériaux : les exemples actuels sont décrits comme acier doux, au carbone ou à haute résistance. La nuance exacte, le traitement et la forme de la matière pour une commande de pliage sont confirmés à partir du plan ; aucune affirmation générale d’acier à ressort n’est faite ici.

05 / Exemples de produits

Composants pliés issus de nos gammes

Acier à haute résistance Heavy duty custom steel stabilizer bar for ATV and UTV suspension

Pièces de suspension

Barre stabilisatrice en acier sur mesure pour service intensif

Une barre en acier à haute résistance est formée dans le profil qui donne à l’application sa résistance au roulis et sa géométrie de montage.

Profil d’application Front and rear sway bar for Land Rover, Range Rover and Mustang fitment

Application véhicule

Barre stabilisatrice Land Rover / Range Rover / Mustang

Les versions avant et arrière utilisent le rayon et la géométrie de boucle d’extrémité qu’exige chaque application de châssis.

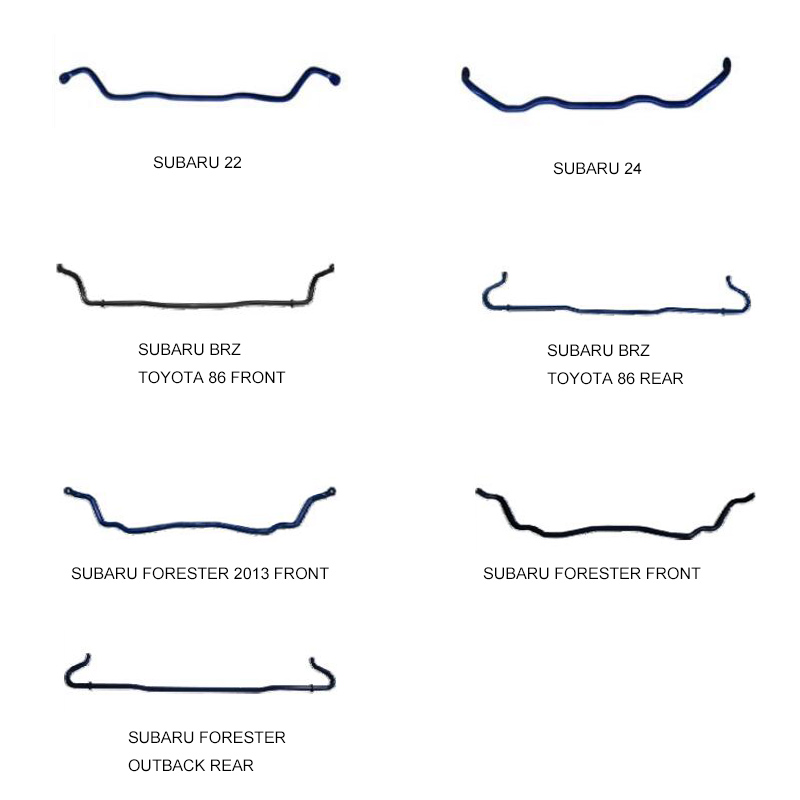

Profil d’application Subaru stabilizer bar sway bar

Application véhicule

Barre stabilisatrice Subaru

Le profil de pliage est adapté à la géométrie de montage de l’application Subaru spécifique.

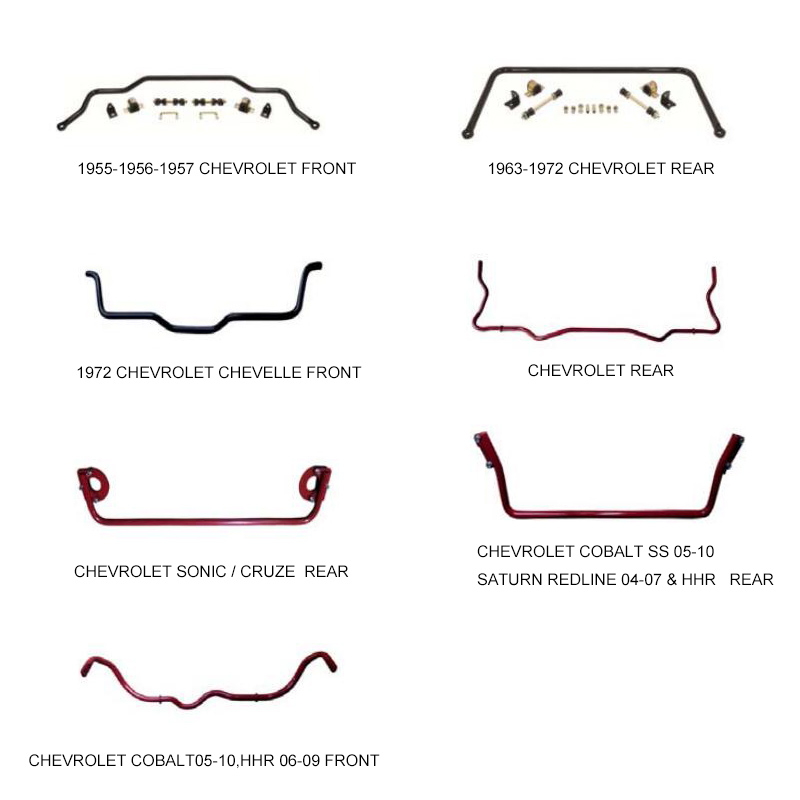

Profil d’application Chevrolet front and rear sway bar

Application véhicule

Barre stabilisatrice avant et arrière Chevrolet

Un autre profil de pliage spécifique à l’application couvrant plusieurs générations de châssis Chevrolet.

Profil d’application Front and rear sway bar for Toyota vehicles

Application véhicule

Barre stabilisatrice avant et arrière Toyota

Les barres avant et arrière sont fournies avec une géométrie de montage spécifique à Toyota pour plusieurs applications de modèles.

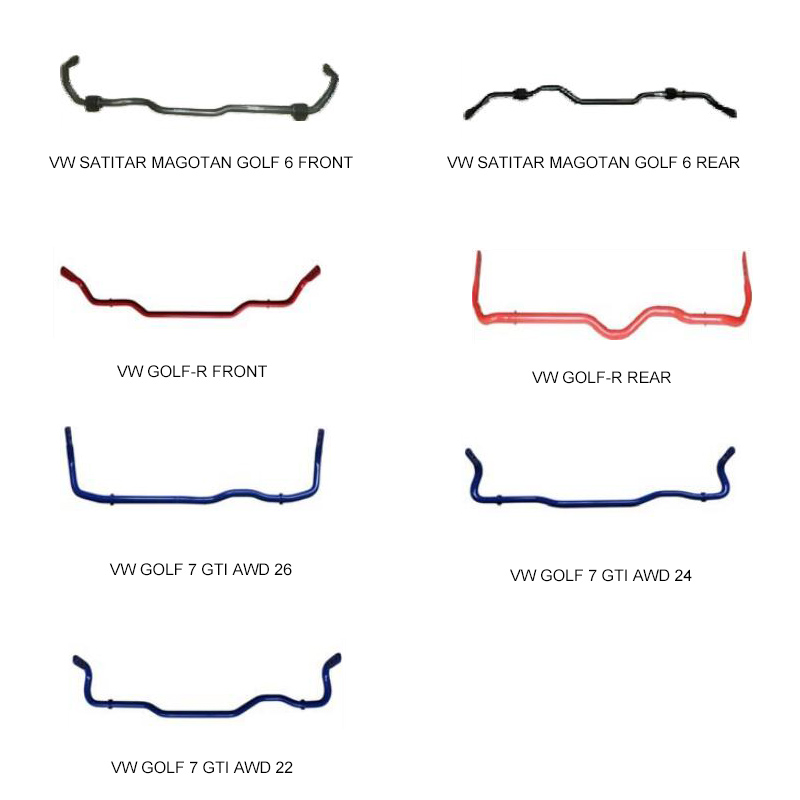

Profil d’application Front and rear sway bar for VW Golf 6, Golf-R and Golf 7 GTI

Application véhicule

Barre stabilisatrice VW Golf 6 / Golf-R / Golf 7 GTI

Le profil d’application courbe couvre plusieurs générations de VW Golf dans la même famille de produits.

Besoin d’un flan formé, d’un cintrage de tube ou d’une barre spécifique à votre application ? Envoyez-nous le plan et les détails de la matière.

06 / Contrôle qualité

Comment les pièces pliées sont contrôlées

Le contrôle du pliage porte sur l’angle, le rayon et la position finaux — et sur le fait d’empêcher la matière de se fissurer, de se plisser ou de s’écraser.

Matière et surépaisseur

Le matériau, l’épaisseur ou la paroi du tube, la surépaisseur de pliage et le référentiel de la pièce finie sont examinés avant la validation du programme.

Première pièce

Angles, rayons, dimensions des brides, position du tube et fonctions d’extrémité sont vérifiés par rapport au plan.

État de formage

Fissures, plis, écrasements et retour élastique sont surveillés lorsque le matériau et le rayon les rendent pertinents.

Inspection finale

Les pièces finies suivent une inspection à 100 %, un échantillonnage ou un plan spécifié par le client avant soudage ou libération.

07 / Conception pour la fabrication

Concevoir pour le pliage

Envoyez ceci avec votre demande

Développé à plat ou plan 3D fini
Nuance de matériau et épaisseur ou paroi
Angle de pliage et rayon intérieur
Diamètre du tube, section et emplacements de coupe
Séquence de soudage ou géométrie d’accouplement
Quantité et exigences d’inspection

Surépaisseur de pliage

Un développé à plat exige une surépaisseur pour la matière qui traverse la zone de pliage. Partir des seules dimensions finies peut produire un flan incorrect.

Rayon vs matériau

L’épaisseur de tôle, la paroi du tube et la ductilité du matériau déterminent si un rayon peut être formé sans fissurer ni écraser la section.

L’application vient en aval

La découpe laser, le soudage et le revêtement peuvent suivre le pliage. Examinez toute la séquence pour que la pièce formée arrive sur le bon référentiel d’ensemble.

Routes de procédé associées

Découpe laser Poinçonnage / Estampage Soudage Revêtement

08 / Questions

FAQ pliage

Pliez-vous la tôle, la plaque ou les tubes ?

La base affiliée de Taixing exploite 2 plieuses presse pour la tôle et la plaque et 3 cintreuses à tubes. La machine adaptée dépend de la matière et de la géométrie finie.

Pouvez-vous plier un flan plat découpé au laser ?

Oui, une route courante est la découpe laser ou le poinçonnage suivis du pliage sur presse. Le développé à plat et la surépaisseur de pliage sont examinés ensemble.

Pouvez-vous cintrer un tube sans l’écraser ?

Le cintrage de tubes est examiné à partir du diamètre, de la section, de l’épaisseur de paroi et du rayon de cintrage. La machine réelle et la méthode de soutien sont confirmées pour la pièce.

Fabriquez-vous des barres stabilisatrices ?

Les exemples actuels du catalogue comprennent des barres stabilisatrices spécifiques à l’application. Elles sont présentées comme des composants pliés représentatifs ; la matière exacte et la route sont confirmées par commande.

Utilisez-vous de l’acier à ressort pour les barres stabilisatrices ?

La fiche produit décrit les exemples comme de l’acier à haute résistance. La nuance et le traitement exacts sont confirmés à partir du plan ; aucune affirmation générale d’acier à ressort n’est faite ici.

Quelles sont votre longueur de pliage maximale et la taille de tube ?

Le registre de capacités actuel ne publie pas ces limites supérieures. Envoyez la matière, le rayon, la longueur et la quantité ; nous confirmerons l’adéquation de l’équipement.

Que dois-je envoyer pour un devis de pliage ?

Envoyez le plan fini ou le développé à plat, le matériau, l’épaisseur ou la paroi du tube, les angles et rayons de pliage, la géométrie d’accouplement et le volume visé.
