Bagues forgées pour articulations flexibles — isolation polyuréthane
Les bagues polyuréthane sont des pivots polymères souples — polyuréthane, Delrin (POM) ou UHMW — utilisés dans les articulations flexibles et les tringleries de suspension où une rotule métallique transmettrait trop de bruit et de vibrations. SYZ fournit des articulations à bague polyuréthane forgée, plus des bagues de remplacement : 2 séries, 57 tailles de catalogue, dimensions OEM sur mesure et aide à la sélection des matériaux.
Concept du produit
Une bague polyuréthane forgée est un ensemble complet de logement pour articulation flexible : un corps à fût en acier forgé recevant une bague en polyuréthane sur une douille intérieure en acier au carbone.
Le polyuréthane offre une articulation souple avec amortissement des vibrations. Les bagues de remplacement en Delrin (POM) et UHMW couvrent différentes priorités de rigidité, de frottement et d’usure ; choisissez à partir de la comparaison qualitative ci-dessous et confirmez l’application avec SYZ.
Synergie du système : Sert d’insert de pivot de remplacement complet pour articulations flexibles réemployables: lorsque l’insert en polyuréthane s’use à force de trajets tout-terrain, on presse une nouvelle bague en réutilisant le corps en acier forgé.
Deux séries de produits · 57 tailles de catalogue
Ensembles complets de logement forgé avec insert en polyuréthane remplaçable et douille en acier pour la réfection d’articulations flexibles et de tringleries de suspension. Le catalogue associe les références CBS et XBS par géométrie commune ; confirmez le matériau du corps sur le plan ou le devis.
Comparer les tailles CBS / XBS →

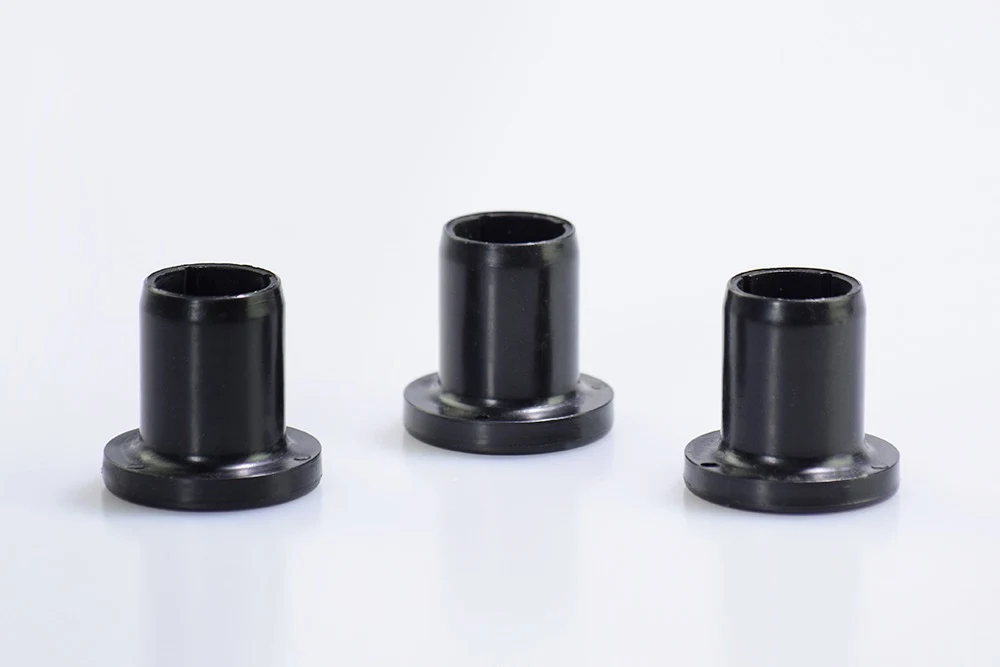

Bagues en Delrin / POM, polyuréthane et UHMW pour le remplacement, l’entretien d’usure et les programmes de pivots personnalisés. Les dimensions utilisent le système B / D / D2 / W / T de la page de spécification liée.
Ouvrir les spécifications des bagues de remplacement →Tailles populaires
| Paire d’articulation forgée | Filetage | Alésage | Usage |
|---|---|---|---|
| CBS-1 / XBS-1 | 5/8-18 | 0.500″ | Logement forgé + insert PU |
| CBS-2 / XBS-2 | 5/8-18 | 0.625″ | Logement forgé + insert PU |
| CBS-20 / XBS-20 | 1 1/4-12 | 0.563″ | Logement forgé + insert PU |
| CBS-21 / XBS-21 | 1 1/4-12 | 0.625″ | Logement forgé + insert PU |
| CBS-22 / XBS-22 | 1 1/4-12 | 0.750″ | Logement forgé + insert PU |
| Pièce de rechange | B | D | Matériau |
|---|---|---|---|
| SYZ-DEL-61016 | 0.874″ | 1.748″ | Delrin / POM |
| SYZ-DEL-61217 | 0.874″ | 1.748″ | Delrin / POM |
| ASR-RU-5452233 | 0.654″ | 1.026″ | Delrin / POM |
Sélection des matériaux
Orientation qualitative uniquement : le choix final du matériau dépend de la charge, de l’environnement, du mouvement et du logement d’accouplement.
| Matériau | Rigidité / souplesse | NVH | Frottement / usure | Usage type |
|---|---|---|---|---|
| Polyuréthane | Plus souple que le métal rigide ; plus ferme que de nombreux pivots en caoutchouc | Bonne isolation vibratoire | Bonne résistance à l’usure ; lubrifier ou étanchéifier selon la conception | Réfection d’articulations flexibles, tringleries de suspension |
| Delrin (POM) | Pivot polymère plus rigide à faible flexion | Moins d’isolation que le PU | Faible frottement et bonne stabilité dimensionnelle | Guides, bagues et pivots de précision |
| UHMW | Option polymère souple et tolérante aux chocs | Bonne réduction du bruit | Faible frottement et résistance à l’abrasion | Entretien d’usure et pivots glissants |
| Caoutchouc | Généralement plus souple et compliant | Isolation forte | L’environnement et le vieillissement dépendent du mélange | Isolation axée sur le confort |
Utilisez le PU lorsque vous avez besoin d’un pivot plus ferme et plus facile à entretenir avec amortissement des vibrations.
Utilisez le Delrin / POM lorsque le faible frottement et la stabilité dimensionnelle comptent plus que l’isolation maximale.
Utilisez l’UHMW comme option de remplacement à faible frottement lorsque les chocs et l’abrasion font partie du cycle de service.
Applications
Choisissez une articulation forgée complète ou un corps de bague de remplacement selon le mode de service.
Remplacez les inserts en polyuréthane usés ou procurez-vous une articulation poly forgée complète pour une tringlerie réemployable.
Utilisez des pivots polymères souples dans les bras de suspension, bras tirés et tringleries tout-terrain où l’articulation et le NVH comptent tous deux.
Obtenez des bagues polymères de remplacement pour supports d’équipement, fixations de cabine et programmes de pivots personnalisés.
Complétez la liaison
Utilisez la page Joints Johnny pour l’articulation réemployable complète ; cette page pour le corps de bague ou l’insert poly forgé.
Associez une bague polymère à une tringlerie tubulaire fabriquée ou une douille à souder.
Choisissez le tube et la quincaillerie à souder autour de la géométrie de la bague.
FAQ
Guides d’achat
Vente directe usine
Précisez vos tailles de filetage, le choix du matériau du corps (CBS ou XBS), les alésages des douilles intérieures et les quantités. Nous répondons sous 24 heures.
