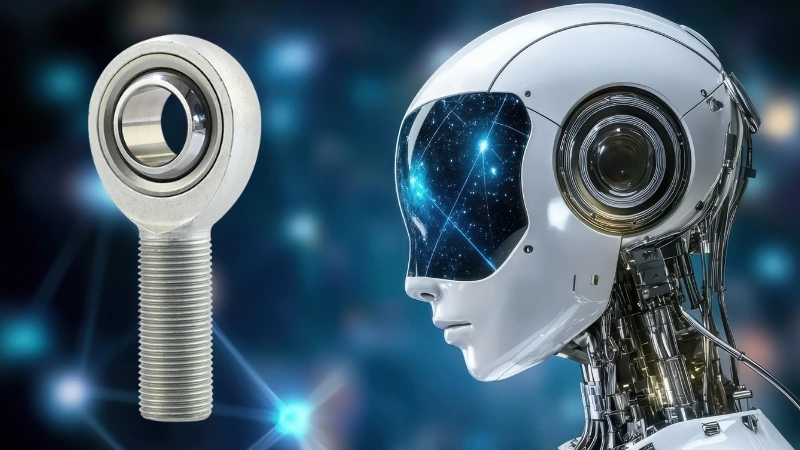

Lors de l’achat de composants pour robots humanoïdes, l’attention se porte souvent sur l’IA, mais la réalité mécanique dépend fortement des rotules (également appelées articulations Heim). Ces liaisons mécaniques essentielles relient actionneurs linéaires au châssis, permettant un mouvement fluide et semblable à celui de l’humain. Cependant, les pièces industrielles standard ne suffisent tout simplement pas. Pour les ingénieurs et les acheteurs, le marché a convergé vers une solution spécifique répondant aux exigences strictes de la robotique moderne : la rotule autolubrifiante à doublure.
Pourquoi les articulations traditionnelles sont obsolètes pour les humanoïdes ?
Si vous avez une expérience des machines lourdes, vous connaissez probablement les paliers de rotules standard acier sur acier équipés de graisseurs. Pour une excavatrice ou un pont suspendu, ils sont excellents. Mais pour un robot humanoïde ? Ils constituent un handicap.
- Il y a d’abord le problème de la maintenance. Impossible de gérer une flotte de robots autonomes nécessitant qu’un technicien graisse manuellement cinquante articulations chaque semaine. C’est un cauchemar logistique.
- Deuxièmement, la propreté est primordiale. Qu’un robot travaille dans un laboratoire médical stérile ou dans un entrepôt poussiéreux, la graisse attire les contaminants et risque de fuir.
Ce besoin d’un composant « à installer et oublier » a poussé l’industrie à délaisser la lubrification fluide au profit de la technologie de lubrification sèche.
Les rotules autolubrifiantes à doublure sont l’épine dorsale du mouvement robotique
Quelle est donc la réponse ? Lorsque nous analysons les spécifications des actionneurs robotiques haut de gamme, l’industrie s’est très largement standardisée sur le type à doublure. Sur une fiche technique, vous verrez peut-être cette solution décrite comme une rotule à revêtement PTFE ou un palier à doublure composite.
Comment cela fonctionne
A palier sphérique de ce type se compose d’une bague intérieure à surface extérieure sphérique convexe (la bille) et d’une bague extérieure à surface intérieure sphérique concave (le carter). Dans un type à doublure, un tissu ou matériau composite spécial — généralement polytétrafluoroéthylène (PTFE) tissé avec des fibres de renfort — est fixé de manière permanente à la surface intérieure du carter. La bille glisse ensuite contre cette doublure.
L’image ci-dessous montre un palier sphérique autolubrifiant typique à revêtement PTFE et une rotule :
Ce n’est pas simplement un morceau de plastique ; c’est un système tribologique. Lorsque l’articulation bouge, la doublure transfère un microscopique « film de transfert solide » à la bille. Cela crée une interface incroyablement glissante et autorrégénérante qui devient même plus fluide après la période initiale de rodage.
Pourquoi les types à doublure sont le « seul » choix
Vous trouverez peut-être des fournisseurs proposant d’autres options « sans maintenance », mais voici pourquoi le type à doublure est pratiquement la seule rotule pour robots humanoïdes qui compte.
1. L’exigence critique du « jeu zéro »
Les robots humanoïdes sont, littéralement, des exercices d’équilibre. Ils dépendent de boucles de rétroaction complexes des IMU et des capteurs pour rester debout.
Si vous utilisez une articulation standard métal sur métal, il existe un jeu inhérent (un espace) entre la bille et la piste pour laisser passer l’huile. En robotique, on appelle cela du « jeu » ou du backlash. Même une fraction de millimètre de jeu dans une articulation de hanche se traduit par plusieurs centimètres d’oscillation au niveau de la tête. Cela perturbe les algorithmes de contrôle et fait tomber le robot.
Les rotules à doublure sont généralement fabriquées avec une « précharge ». La doublure est légèrement comprimée autour de la bille lors de l’assemblage, éliminant le jeu interne. Cela crée une rotule véritablement sans jeu, garantissant que chaque micron de mouvement de l’actionneur se traduit directement en mouvement du membre.
2. Maîtriser l’oscillation haute fréquence
C’est là que beaucoup d’ingénieurs se trompent. Les robots ne se contentent pas de marcher ; ils « vibrent ». Pour maintenir l’équilibre, les servomoteurs effectuent des milliers de micro-ajustements minuscules et rapides par seconde.
Dans ces conditions (petit angle, haute fréquence), les paliers standard souffrent de corrosion de contact : le lubrifiant est expulsé et le métal vibre jusqu’à se réduire en poussière.
La doublure PTFE agit comme un amortisseur. Elle absorbe ces microvibrations et tolère l’oscillation haute fréquence sans risque de grippage. Elle procure une sensation constante et fluide, essentielle au mouvement « organique » que nous attendons des humanoïdes.
3. Couple constant et « stiction »
La « stiction » (frottement statique) est la force nécessaire pour mettre l’articulation en mouvement à partir d’un arrêt complet. Une stiction élevée provoque des mouvements saccadés et robotiques.
Grâce au faible coefficient de frottement du PTFE (l’un des plus bas de tous les matériaux solides), les paliers sphériques à doublure offrent une transition incroyablement fluide du mouvement statique au mouvement dynamique. Cela permet un contrôle précis de la force, vital lorsqu’un robot saisit un objet fragile comme un œuf — ou serre une main humaine.
Poids et matériaux
Maintenant que nous sommes d’accord sur le fait que le type à doublure est la voie à suivre, quels attributs spécifiques rechercher lors de l’achat de ces composants de contrôle de mouvement ?
Le passage à l’aluminium léger
Dans le monde industriel, l’acier est roi. En robotique, la gravité est l’ennemie. Chaque gramme de poids dans la jambe d’un robot augmente le moment d’inertie, nécessitant des moteurs plus grands et vidant la batterie plus vite.
C’est pourquoi nous assistons à une migration massive vers des rotules légères en aluminium.
- Le corps : Alliage d’aluminium 7075-T6 haute résistance. Il offre une résistance comparable à celle de certains aciers pour une fraction du poids.
- La piste : Souvent, la doublure est liée directement au carter en aluminium, ou un fin insert en acier inoxydable est utilisé en soutien.
- La bille : Généralement de l’acier inoxydable 440C ou de l’acier à roulement (chromé dur) pour garantir une surface dure et lisse sur laquelle glisse la doublure.
Capacité de fort désalignement
Les articulations humaines se déplacent rarement en ligne droite. Une articulation de l’épaule ou de la hanche doit tourner et s’incliner simultanément. Les rotules industrielles standard ont souvent un angle d’inclinaison limité.
Pour la robotique, vous devez demander spécifiquement des rotules à fort désalignement. Elles présentent un col et une géométrie de carter spécifiques permettant à la bille de s’incliner considérablement (parfois jusqu’à 20-30 degrés) sans que le carter n’entre en collision avec la tige. Cela maximise les degrés de liberté (DoF) du robot et évite tout blocage catastrophique lors de manœuvres complexes.
Pourquoi les autres types « autolubrifiants » sont insuffisants
Pour être exhaustifs, examinons brièvement les alternatives afin que vous sachiez quoi éviter.
- Bronze fritté (imprégné d’huile) : Ils sont bon marché et courants dans l’électroménager. Cependant, ils dépendent de l’huile stockée dans les pores du métal. Sous la chaleur et la vitesse d’un membre robotique, cette huile peut migrer ou se dessécher. Une fois sèches, elles tombent en panne instantanément. Elles manquent simplement de la longévité exigée par un robot commercial B2B.
- Types revêtus (DLC/MoS2) : Vous verrez peut-être des revêtements « carbone analogue au diamant » présentés comme haut de gamme. Excellents pour les pièces de moteurs aérospatiaux, les revêtements sont incroyablement minces dans une rotule. Une fois cette fine couche usée, le contact métal sur métal s’installe et la panne est rapide. Une doublure PTFE, en revanche, a de la profondeur et du volume : elle peut s’user progressivement sur des millions de cycles tout en maintenant ses performances.
Conclusion
L’industrie de la robotique évolue vite, mais la physique de l’articulation reste constante. Bien qu’il existe de nombreux types d’articulations au catalogue, le débat est pratiquement clos pour cette application spécifique.
Pour la combinaison unique de zéro maintenance, zéro jeu et performances légères, la rotule autolubrifiante à doublure est la solution définitive.
Que vous conceviez le prochain humanoïde d’entrepôt ou un bipède de recherche, le succès de votre système de contrôle du mouvement dépend de la qualité de ces connexions. En choisissant des rotules en aluminium de haute qualité à revêtement PTFE, vous garantissez que votre robot ne se contente pas de bouger : il performe.
