Les biellettes de servomoteurs fonctionnent dans des conditions qui exposent chaque faiblesse de la sélection des composants. La flexion du châssis, la dilatation thermique, les charges dynamiques et les tolérances d’installation qui passent inaperçues dans les machines statiques deviennent des erreurs de précision dans les systèmes servo. La rotule située au point de pivot de cette biellette supporte tout cela — et sa sélection est souvent la dernière chose sur la fiche technique.
La plupart des listes de composants traitent les rotules comme de la quincaillerie, non comme des décisions d’ingénierie. Cette attitude se manifeste sur le terrain : usure prématurée, accroissement du jeu et perte de précision de positionnement qu’aucun réglage du contrôleur ne peut corriger. Ce qui suit passe en revue les facteurs de sélection qui déterminent réellement si une rotule tient dans une application servo — en commençant par l’analyse des charges, mais sans s’y arrêter.
Pourquoi l’environnement servo exige plus
Les machines statiques et les mécanismes à faible cyclage peuvent se contenter de rotules génériques parce qu’ils poussent rarement le composant dans ses limites. Les biellettes servo sont une autre affaire. La combinaison de cadences élevées, de charges combinées et d’exigences de précision rend chaque décision de spécification déterminante.
La charge combinée est la règle, pas l’exception
Dans une biellette typique de servomoteur, la rotule supporte rarement une charge purement axiale ou purement radiale. Ce qui se produit réellement, c’est une combinaison de poussée axiale, de moments et de forces latérales — variant tous en amplitude et en direction au fil des cycles du servomoteur. Cet état combiné porte les contraintes de contact du palier bien au-delà de ce que suggère une charge nominale mono-axe.
La norme ISO 12240-1 fournit les charges nominales statiques et dynamiques des rotules et articulations sphériques sur la base de relations géométriques spécifiques entre le diamètre d’alésage, la longueur du corps et le diamètre de la bille. Ce qu’elle ne prend pas automatiquement en compte, c’est le facteur de charge combinée. Pour les applications servo, calculer explicitement la charge équivalente vaut l’étape supplémentaire : la charge dynamique équivalente P peut être supérieure de 20 à 40 % à la charge radiale pure Fr dès lors que des composantes axiales même modérées sont présentes. Cette marge peut faire basculer une sélection limite vers une sous-spécification.
Durée de vie en contact glissant à cycles élevés
Les systèmes servo exécutent des cycles que les mécanismes statiques ou basse fréquence n’approchent jamais. Un axe servo dans un robot industriel ou une machine d’emballage peut atteindre 60 à 100 cycles par minute en continu, cumulant des millions de cycles d’oscillation sur la durée de vie de la machine. Et c’est là qu’une erreur conceptuelle courante se produit : les rotules sont des articulations sphériques fonctionnant en contact glissant, pas des roulements à éléments roulants. Elles ne tombent pas en panne par fatigue sous la surface. Elles s’usent.
Le paramètre pertinent est la valeur pv — le produit de la pression de contact surfacique (p, en MPa) et de la vitesse de glissement (v, en m/s). La plupart des fabricants de rotules publient des limites pv et des abaques de durée de vie basés sur l’usure. La bonne approche pour les applications servo consiste à calculer la durée de vie attendue en distance de glissement ou en heures par rapport à la limite pv nominale du fabricant, puis à vérifier qu’elle dépasse l’objectif de l’intervalle de maintenance. Si le calcul indique 2 000 heures de durée de vie à l’usure et que la machine tourne 24h/24, les remplacements sur site arriveront bien avant la première maintenance planifiée.
Compensation du désalignement : une fonction, pas une tolérance
Le palier sphérique à l’intérieur d’une rotule permet à la bille de s’incliner par rapport au logement dans une plage angulaire nominale — couramment ±7° à ±15°, selon la conception et le diamètre d’alésage. Dans les applications servo, cette compensation accomplit un véritable travail d’ingénierie que les spécifications statiques ne captent pas.
Le désalignement d’installation est toujours présent
En théorie, un servomoteur et sa biellette connectée sont parfaitement alignés. En pratique, les surfaces de montage usinées présentent des tolérances de planéité, les positions d’alésages accumulent les chaînes de cotes, et même les assemblages bien réalisés restent en deçà de la perfection géométrique. Un servomoteur monté sur un châssis en acier avec une précision positionnelle de ±0,1 mm au pivot crée une erreur angulaire mesurable au niveau de la rotule. Les connexions rigides dans ces conditions génèrent une charge latérale sur l’arbre du servomoteur et des concentrations de contraintes dans la biellette — visibles finalement sous forme de motifs d’usure sur les surfaces des guidages linéaires internes du servomoteur.
La capacité de désalignement de la rotule absorbe cela sans générer de forces réactives dans le système. Ce n’est pas du jeu parasite. C’est une conformité intentionnelle qui protège le servomoteur des charges latérales que ses paliers internes ne sont pas conçus pour supporter.
Flexion structurelle et dilatation thermique
Sous charge, les éléments structurels d’une biellette de machine fléchissent. La flèche est souvent de fractions de millimètre, mais l’erreur angulaire qu’elle crée au pivot de la rotule est bien réelle. La dilatation thermique différentielle s’y ajoute : les logements de servomoteurs en acier et les châssis structurels en aluminium se dilatent à des rythmes différents. Pour les machines qui passent du démarrage à température ambiante à des températures de fonctionnement de 60–80 °C, ce changement dimensionnel consomme une part significative du jeu disponible du palier dans toute connexion rigide.
La compensation de désalignement de la rotule traite les deux effets passivement, sans générer de pics de charge dans la biellette. Dans les applications servo à commande en force en particulier, les transitoires de charge inattendus affectent les performances du contrôleur — l’absorption passive du désalignement a donc une valeur qui va au-delà de la protection du matériel.
Choix du matériau et de la doublure : accorder la performance à la réalité de la maintenance
Le choix entre rotules métal-métal et versions doublées PTFE se résume à trois facteurs : la charge de fonctionnement, l’environnement et l’accès pour la maintenance. Il n’y a pas de réponse universelle.
Métal-métal : capacité de charge supérieure, nécessite la lubrification
Les rotules standard acier sur acier — corps en acier au chrome-molybdène (Cr-Mo) trempé, billes cémentées ou chromées — offrent la capacité de charge la plus élevée pour un diamètre d’alésage donné. La zone de contact métallique supporte de fortes pressions surfaciques sans déformation sous charge soutenue.
La limite, c’est la dépendance à la lubrification. Les rotules métal-métal dans les biellettes servo ont besoin d’un regarnissage périodique en graisse. Fonctionnant à sec, l’usure s’accélère nettement. Dans des installations accessibles avec de vrais intervalles de service, c’est gérable. Dans des emplacements inaccessibles — portiques aériens, articulations robotiques encapsulées, assemblages de poignets multi-axes — cela devient un passif de maintenance facile à sous-estimer lors de la spécification des composants.
Doublées PTFE : sans entretien, avec de vraies limites
Les doublures composites PTFE se pressent dans la piste du palier et fournissent une surface de contact autolubrifiée. Sous charge servo typique — grossièrement en dessous de 35–40 % de la charge statique nominale de la rotule, selon la géométrie précise de la doublure — les rotules doublées PTFE atteignent une durée de vie utile sans lubrification externe. La doublure transfère un film mince sur la surface de la bille, créant une interface stable à faible frottement qui gère bien le mouvement oscillatoire typique des biellettes servo.
Les contreparties sont la capacité de charge et la plage de température. La compression de la doublure limite les charges nominales effectives par rapport aux versions métal-métal du même diamètre d’alésage. Et voici où la spécification de température est souvent mal citée : les doublures composites PTFE — qui incluent des résines de collage et un renfort en fibres — ont une limite pratique de température de fonctionnement d’environ 120–150 °C pour les grades industriels standards. C’est bien en dessous du point de dégradation du matériau de base PTFE pur, car l’adhésif qui fixe la doublure à la piste est le facteur limitant, et non le PTFE lui-même. Pour les applications servo proches de sources de chaleur, de robots de soudage ou d’environnements à cyclage thermique agressif, vérifiez la température nominale réelle de la doublure auprès du fabricant. Ne vous fiez pas aux données du matériau de base.
Pour la plupart des biellettes de servomoteurs en environnement industriel standard, les rotules doublées PTFE couvrent les exigences de charge et éliminent le problème de la planification de la lubrification. Ce compromis vaut généralement d’être pris.
Le test de réalité de la maintenance : si une rotule est difficile à entretenir sur le terrain, une version doublée PTFE fonctionnant à 65–70 % de sa charge statique nominale vaut mieux qu’une version métal-métal qui ne recevra jamais la lubrification dont elle a besoin. Planifiez selon la pratique réelle de maintenance, pas selon des calendriers idéaux.
Les rotules standard sont conçues pour les biellettes structurelles. Elles portent des charges et fournissent l’articulation, mais elles sont fabriquées avec un jeu interne dans l’assemblage du palier. Dans les systèmes servo, ce jeu est du backlash dans la boucle de contrôle fermée — et le backlash crée des problèmes qu’aucun réglage de gain ne peut corriger.
Grade de précision et jeu : la variable propre au servo
Standard ou précision
Les rotules de grade standard (selon DIN 648 ou équivalent) présentent un jeu de palier interne. Dans les applications de biellettes générales, cela a une utilité : cela absorbe la variation dimensionnelle, tolère l’imprécision d’installation et offre un tampon contre les charges anormales. Dans une biellette servo, chaque micromètre de ce jeu apparaît comme une bande morte dans la boucle de retour de position. Le contrôleur commande le mouvement, le servomoteur répond, et la bande morte mécanique produit une erreur de position qui ressemble à un retard — menant à une oscillation de chasse aux gains de boucle plus élevés.
Les rotules de grade précision traitent cela avec des tolérances de fabrication plus serrées et, dans de nombreuses conceptions, une précharge contrôlée qui élimine totalement le jeu interne. La précharge est appliquée lors de l’assemblage : la bague extérieure est pressée selon une géométrie qui place la bille sous une légère compression, supprimant tout jeu tout en autorisant toujours le déplacement angulaire dans la plage nominale. La contrepartie est un moment de frottement accru et une raideur de boucle légèrement supérieure. Pour les applications de positionnement servo, c’est généralement un bénéfice net — les boucles plus raides répondent plus vite, et la modeste augmentation de frottement est faible devant la force nominale du servomoteur.
Exactitude dimensionnelle du corps
Au-delà du jeu de palier interne, l’exactitude dimensionnelle du corps de la rotule compte. L’alésage — l’interface avec l’axe ou l’arbre de liaison — doit être en tolérance h6 ou plus serrée pour les applications servo. L’engagement du filet sur la tige de la rotule doit être vérifié par rapport au composant d’accouplement ; la variation cumulée du pas sur les tiges longues introduit une incertitude de position axiale qui se manifeste comme une erreur de répétabilité à l’effecteur final.
Pour les applications exigeant une répétabilité positionnelle inférieure au millimètre, vérifier la chaîne dimensionnelle complète — faux-rond de filet, concentricité de l’alésage — à la réception est une pratique standard en construction de machines de précision. En production de grand volume, cela passe par la maîtrise statistique des processus chez le fournisseur. En construction de machines de précision en petit volume, la vérification individuelle est courante.
Où les rotules apparaissent dans les vrais systèmes servo
Les systèmes servo industriels couvrent une large gamme de configurations. Les rotules apparaissent sous des formes différentes selon les exigences cinématiques de chaque application.
Biellettes d’articulations robotiques
Dans les robots industriels à bras série, les rotules sont courantes aux biellettes de poignet et de coude, où la sortie du servomoteur se connecte à un lien entraîné sur une plage de positions angulaires. Les cadences élevées, les chemins de charge multi-axes et les exigences de précision serrées poussent vers des rotules de grade précision doublées PTFE à paliers préchargés. Certains fabricants de robots spécifient des articulations de précision propriétaires qui suivent la géométrie des rotules mais avec des tolérances plus serrées que les pièces standard du catalogue — essentiellement des versions qualifiées sur mesure du composant standard.
Mécanismes de machines-outils CNC
Dans les machines-outils CNC, les rotules apparaissent dans les mécanismes d’arrosage, les actionneurs de changement d’outil et les systèmes de serrage de montages à commande servo — partout où un mouvement servo exige une connexion pivotante. Les exigences de charge ont tendance à être élevées, les cadences modérées par rapport aux applications robotiques. Les rotules métal-métal sont courantes ici, avec une maintenance planifiée liée aux intervalles d’heures de broche.
Connexions de sortie des servomoteurs linéaires

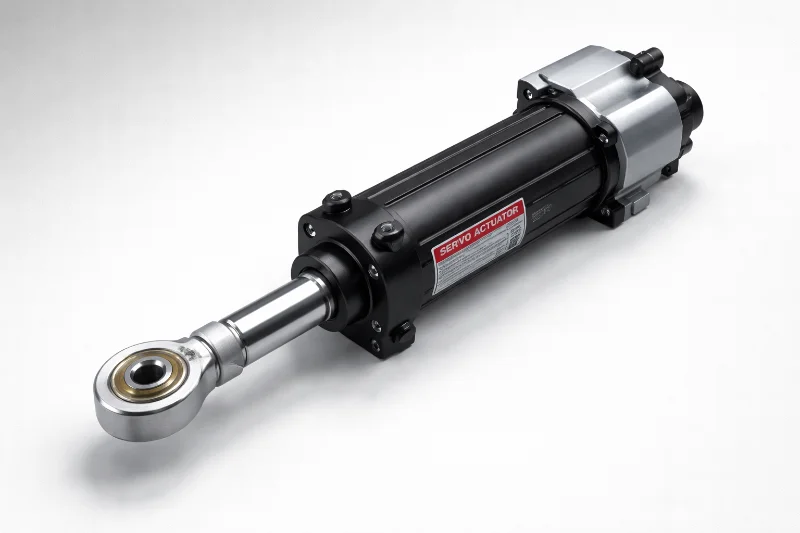

Les servomoteurs linéaires électriques — les chevaux de bataille du positionnement industriel de précision — utilisent souvent des rotules directement en sortie. La rotule sert à la fois de connexion structurelle et d’absorbeur de désalignement entre l’axe linéaire du servomoteur et le mécanisme entraîné. Les fabricants de servomoteurs spécifient typiquement une taille de rotule recommandée sur la base de la force nominale du servomoteur avec un facteur de sécurité appliqué. Descendre sous cette spécification pour économiser ou réduire l’encombrement est l’un des moyens les plus sûrs de générer des défaillances précoces sur le terrain.
Selon la documentation technique sur les rotules et articulations sphériques, la charge dynamique équivalente sous charge combinée radiale et axiale suit P = XFr + YFa, où X et Y sont des facteurs de charge spécifiques à la géométrie. Mener ce calcul explicitement — plutôt que de s’appuyer sur des tableaux d’application simplifiés — est là où commence la plupart des dimensionnements corrects pour applications servo. Pour un cadre plus large sur la sélection des composants servo dans les systèmes de positionnement en boucle fermée, la Association for Advancing Automation (A3) publie des ressources techniques qui abordent la conception des biellettes dans le contexte des performances des systèmes servo.
Le cadre de sélection pratique
Cinq étapes. Aucune n’est facultative.
Premièrement, calculer la charge équivalente réelle. Utilisez la formule de charge combinée du fabricant (P = XFr + YFa). La force de pointe du servomoteur seule n’est pas la bonne donnée d’entrée — la charge combinée produit systématiquement des charges équivalentes plus élevées que ne le suggère chaque composante prise isolément.
Deuxièmement, effectuer le calcul de durée de vie. Utilisez la charge dynamique nominale de la rotule et la limite pv nominale pour estimer la durée de vie à l’usure en distance de glissement ou en heures. Vérifiez qu’elle couvre l’intervalle de maintenance cible. Pour les applications servo dans des machines industrielles en service continu, 20 000 heures constituent un objectif de travail raisonnable.
Troisièmement, choisir le type de doublure selon la réalité de la maintenance. Pas le calendrier de maintenance planifié — l’accès réel sur le terrain. Doublure PTFE pour les emplacements difficiles d’accès ; métal-métal là où la lubrification se fera réellement selon le planning.
Quatrièmement, spécifier le grade précision là où la boucle de contrôle l’exige. Si le backlash apparaît dans le budget d’erreur de position, les rotules à jeu standard ne le résoudront pas. Le grade précision ou les conceptions préchargées sont la réponse. La prime de coût est réelle mais modeste devant les coûts de service sur site des problèmes de chasse.
Cinquièmement, vérifier la chaîne dimensionnelle complète. Tolérance d’alésage, exactitude du filet, faux-rond du corps. Pour les applications de haute précision, à spécifier et à vérifier à la réception.
SYZ Machine fabrique des rotules de précision pour applications servo et d’automatisation industrielle — variantes doublées PTFE et métal-métal du M6 au M48 de diamètre d’alésage. Des configurations personnalisées, notamment corps en acier inoxydable, longueurs de filet allongées et conceptions préchargées pour applications à jeu nul, sont disponibles pour des besoins spécifiques d’intégration de servomoteurs.
La rotule n’est pas le composant le plus complexe d’un système servo. Mais c’est l’interface mécanique entre la sortie précisément contrôlée du servomoteur et tout ce à quoi elle est connectée. Réussir cette interface n’exige pas d’ingénierie exotique. Cela exige de travailler l’analyse des charges, le calcul de durée de vie et les exigences de précision sans traiter aucune étape comme facultative. La plupart des problèmes de terrain dans ce domaine remontent précisément à cela.
