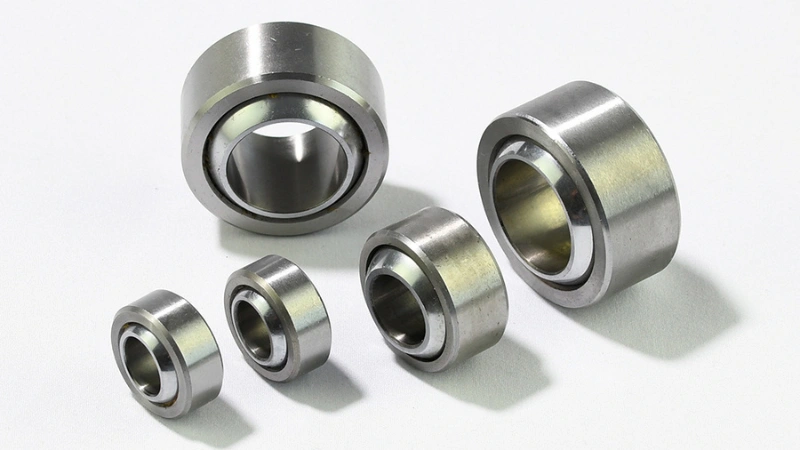

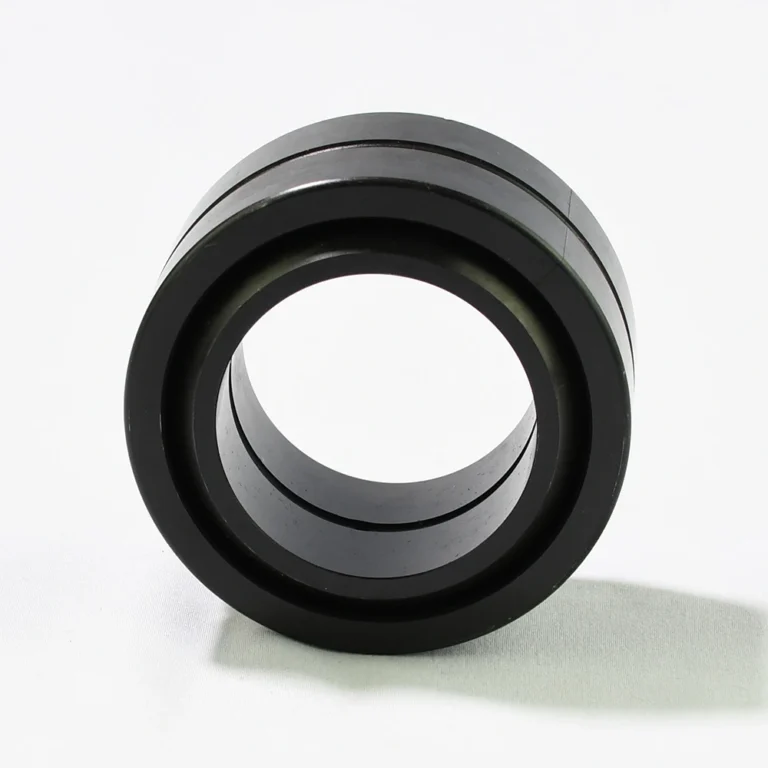

Une rotule de suspension, également appelée rotule d’articulation, bague sphérique ou rotule uniball, est conçue pour absorber les mouvements angulaires et les mouvements oscillants entre deux composants. Ces rotules sont conçues pour supporter le désalignement, les charges lourdes et les conditions extrêmes, garantissant durabilité et performance fiable. Qu’il s’agisse d’applications industrielles ou automobiles, les rotules de suspension offrent une excellente capacité de charge et une bonne résistance à la corrosion, ce qui les rend indispensables pour les machines nécessitant flexibilité et robustesse.
Dans ce blog, nous examinerons en détail ce que sont les rotules de suspension, leur structure, leurs matériaux, leurs caractéristiques et leurs applications. Enfin, nous comparerons également les différences entre les rotules de suspension et les roulements à rouleaux sphériques.
Structure d’une rotule de suspension
Une rotule de suspension se compose généralement de trois éléments clés : la bague extérieure (ou chemin de roulement), la bague intérieure (ou bille) et le revêtement de glissement. Selon leur fonction, ces rotules se répartissent en deux types, que nous détaillons ci-dessous.

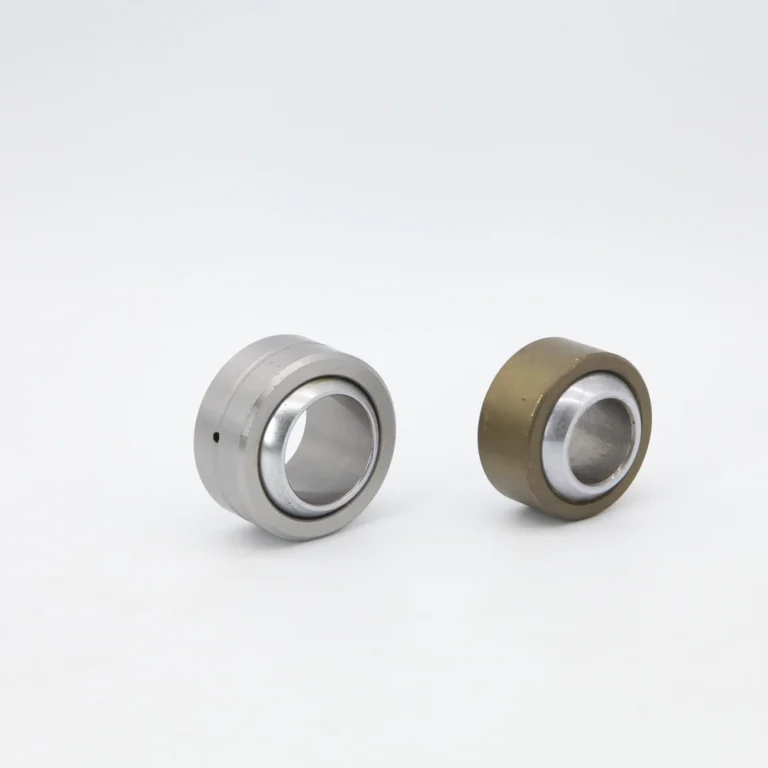

Rotule de suspension acier sur acier

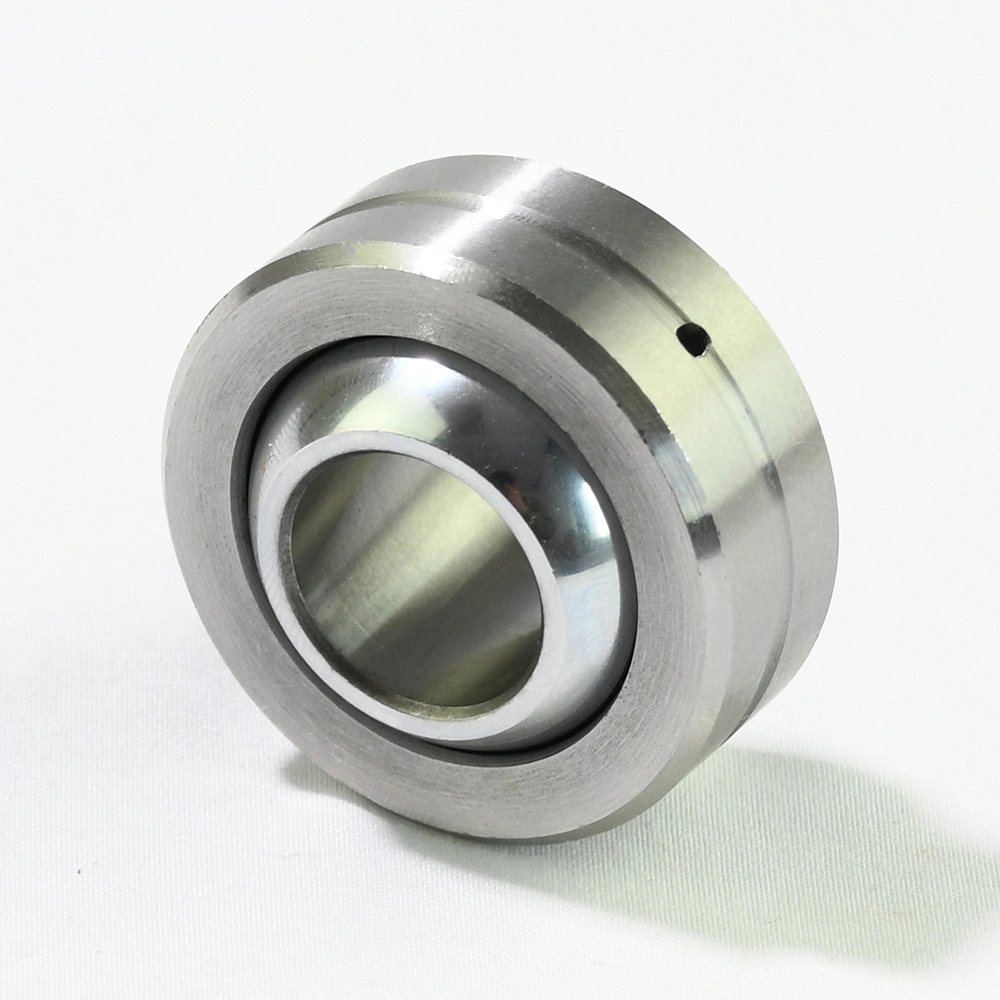

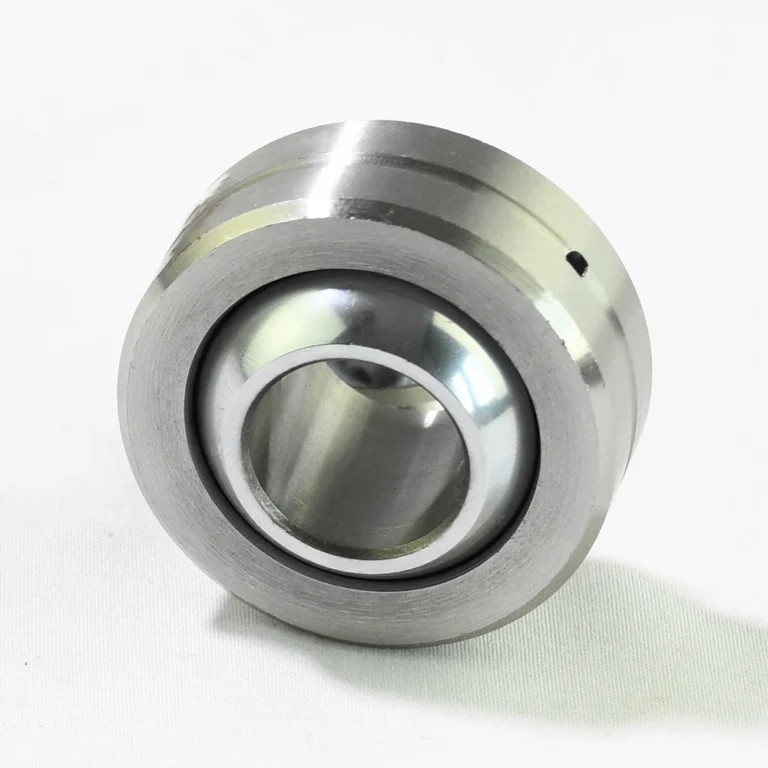

Voici une image de notre rotule acier sur acier de série COM, qui illustre le design classique de ce type de rotule.
Bague extérieure (chemin de roulement)
Surface de glissement (revêtement)
Bague intérieure (bille)
Graisseur
Cette structure représente l’un des tout premiers modèles de rotules. Vers 1840, James Nasmyth a utilisé pour la première fois la rotule d’articulation autocorrectrice pour soutenir les arbres de transmission des machines d’usine, et le modèle d’origine était basé sur une structure acier sur acier.
En raison du frottement, les rotules acier sur acier nécessitent une lubrification. Le corps est équipé d’un graisseur qui permet d’appliquer régulièrement de la graisse lubrifiante afin de maintenir un fonctionnement fluide et de réduire l’usure.
Rotule de suspension autolubrifiante

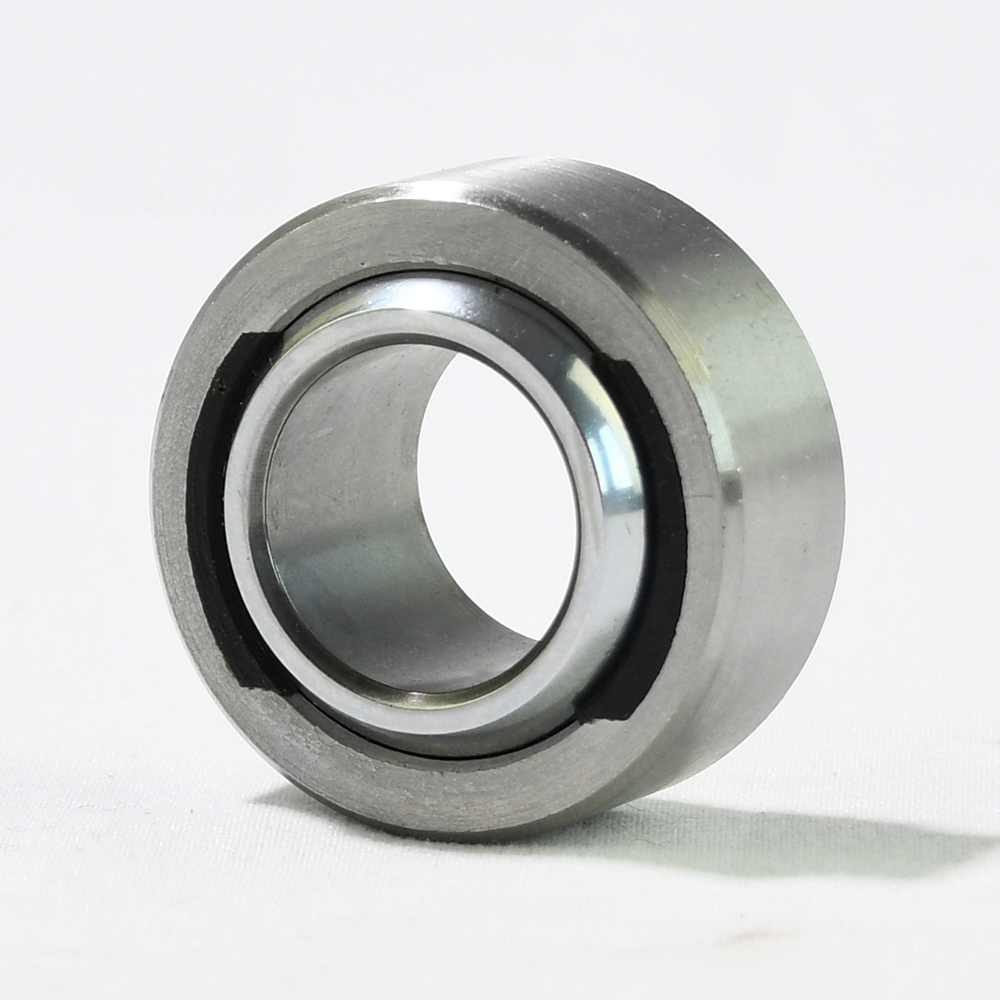

Voici une image de notre rotule autolubrifiante de série SLB, qui illustre ce type de rotule avancé.
Bague extérieure (chemin de roulement)
Surface de glissement (revêtement)
Bague intérieure (bille)
Cette rotule assure son autolubrification grâce à des matériaux spécifiques pour la surface de glissement, tels que le nylon renforcé, le PTFE (Téflon) ou le bronze. Ces matériaux réduisent le frottement et l’usure sans lubrification supplémentaire, ce qui rend la maintenance plus simple et plus efficace. Cette conception est particulièrement utile dans les applications où une lubrification régulière est difficile, voire impossible.
Matériaux des rotules de suspension
Selon l’application de la rotule, les différents composants sont fabriqués dans divers matériaux afin d’optimiser les performances. Voici les principaux matériaux utilisés pour chaque composant :
Matériaux de la bague extérieure:
Acier allié
Acier au carbone
Acier inoxydable
Acier à roulements 52100
Matériaux de la surface de glissement:
Acier sur acier (sans matériaux autolubrifiants)
Nylon renforcé
PTFE (Téflon)
Maille de bronze
Matériaux de la bague intérieure:
Acier à roulements 52100
Acier au carbone
Acier inoxydable
Ces matériaux sont choisis en fonction de critères tels que les exigences de charge, les conditions de fonctionnement et la nécessité ou non d’une autolubrification.
Caractéristiques des rotules de suspension
Compensation du désalignement angulaire: Les rotules de suspension sont conçues pour absorber le désalignement angulaire entre l’arbre et le corps, permettant un fonctionnement fluide même en cas de léger désalignement et évitant les contraintes sur les composants.
Capacité de charge élevée: Grâce à leur conception robuste, les rotules peuvent supporter des charges aussi bien radiales qu’axiales, ce qui les rend idéales pour les applications à charge élevée dans des secteurs comme l’automobile, la construction et la fabrication industrielle.
Adaptées aux mouvements oscillants/inclinables: Ces rotules sont parfaites pour les applications impliquant des mouvements oscillants ou d’inclinaison, offrant des performances fiables dans les machines nécessitant des mouvements continus ou répétitifs.
Applications des rotules de suspension
ATV / UTV
- Pivot de suspension arrière
- Points de connexion des amortisseurs
- Articulations des liaisons de direction
- Ensembles de biellettes réglables
Moto
- Pivot de bras oscillant
- Fixations à œil d’amortisseur (supérieure et inférieure)
- Articulation de la colonne de direction
- Mécanismes de liaison réglables
Automobile / sport automobile
- Système de suspension : bras de commande, bras tiré, biellette de barre stabilisatrice
- Direction : rotules de direction, articulation de la crémaillère
- Supports d’amortisseurs
- Points de connexion de la transmission et de la chaîne cinématique
- Châssis de voitures de course et composants réglables
Construction et machines lourdes
- Liaisons de flèche des excavatrices et chargeuses
- Extrémités de vérins hydrauliques
- Mécanismes de liaison pour bulldozers, grues et chargeuses sur pneus
Aérospatial / défense
- Articulations du train d’atterrissage
- Liaisons des commandes de vol
- Servomécanismes de missiles et systèmes de montage d’armes
Équipement agricole
- Liaisons de direction de tracteurs
- Liaisons de moissonneuses-batteuses et articulations de bras de suspension
- Connexions oscillantes de pulvérisateurs et de charrues
Équipements industriels
- Articulations de bras robotisés et mécanismes d’automatisation
- Composants oscillants dans les systèmes d’emballage ou de convoyage
- Liaisons de presses et d’ouverture/fermeture de moules
- Points d’appui dans les machines textiles et d’impression
Énergie et systèmes industriels
- Systèmes d’orientation (yaw) et de calage (pitch) des éoliennes
- Liaisons d’actionneurs de vannes dans les équipements pétrochimiques
- Tiges de commande de vannes de gaz naturel
- Joints sismiques dans les structures de bâtiments
Ces applications illustrent la polyvalence et la fiabilité des rotules de suspension dans un large éventail d’industries, garantissant un fonctionnement fluide dans des environnements à charge élevée et hautes performances.

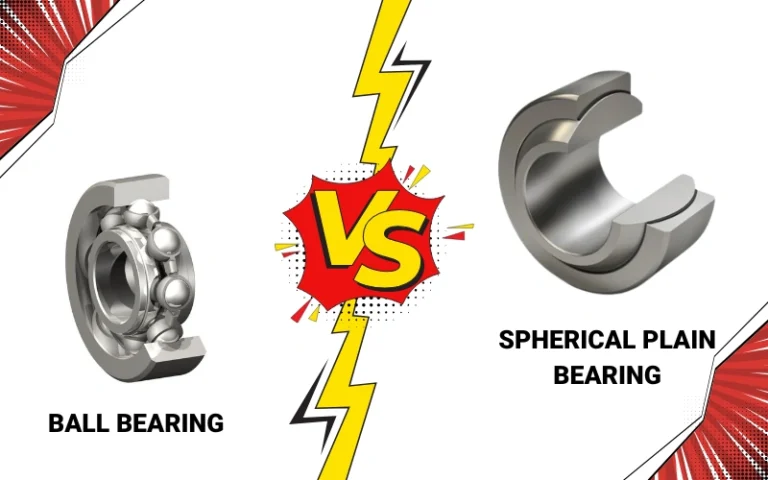

Différence entre rotule de suspension et roulement à rouleaux sphériques

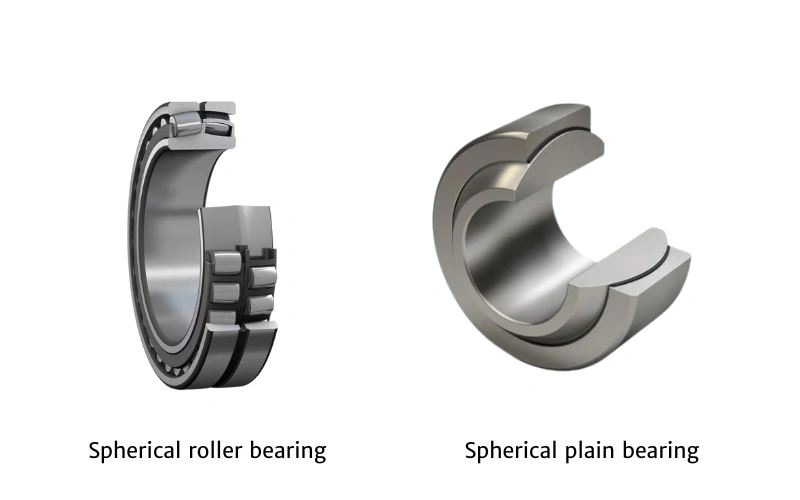

La différence fondamentale entre une rotule de suspension (également appelée rotule d’articulation) et un roulement à rouleaux sphériques réside dans leur conception. Une rotule utilise des éléments de glissement pour réduire le frottement, tandis qu’un roulement à rouleaux sphériques emploie des éléments roulants (tels que des rouleaux cylindriques) pour supporter la charge. Vous trouverez ci-dessous une comparaison en coupe des deux roulements, illustrant clairement la différence entre leurs composants.
Conclusion
En résumé, les rotules de suspension sont polyvalentes : elles offrent des solutions face au désalignement, aux charges élevées et aux mouvements oscillants. Grâce à leurs matériaux variés et à leurs applications dans de nombreux secteurs, ces rotules assurent des performances durables et fiables, tant dans l’industrie que dans l’automobile.
Si vous souhaitez connaître le détail des spécifications produits de nos rotules de suspension et de nos conditions commerciales, consultez notre guide d’achat des rotules de suspension.
