Pour choisir entre rotules de suspension et roulements à billes, il est essentiel de comprendre leurs différences de conception, de fonctionnement et d’application. Ces deux types de roulements sont largement utilisés dans les systèmes mécaniques, mais chacun excelle dans des environnements différents selon ses caractéristiques propres. Dans cet article, nous détaillons leurs différences pour vous aider à déterminer lequel convient le mieux à votre application.
Mécanisme de travail : glissement ou roulement
Les rotules de suspension fonctionnent par contact glissant entre les bagues intérieure et extérieure. Elles utilisent généralement des matériaux de revêtement spécifiques, tels que le nylon renforcé, le PTFE (Téflon) ou le bronze, et font souvent appel à la lubrification (huile ou graisse) pour réduire le frottement. Ce mécanisme de glissement permet à ces rotules d’absorber le désalignement angulaire sans nuire à leurs performances.
Les roulements à billes, quant à eux, fonctionnent par contact de roulement : les billes roulent entre les chemins de roulement intérieur et extérieur, créant un contact ponctuel. Cette conception réduit au minimum le frottement, mais n’offre pas la même tolérance au désalignement ; c’est pourquoi les roulements à billes conviennent mieux aux applications à vitesse élevée et à faible frottement.
Applications

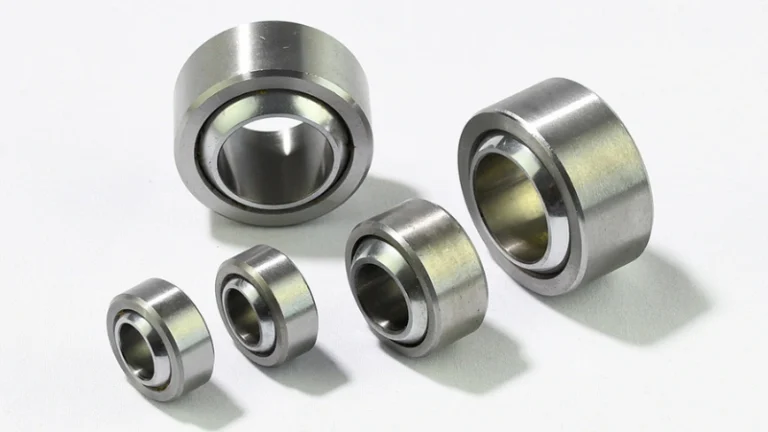

Rotules de suspension
Ces rotules de suspension sont conçues pour supporter de fortes charges radiales et axiales tout en compensant le désalignement angulaire. On les trouve généralement dans les machines lourdes, les systèmes de suspension automobile et les équipements marins — autrement dit, partout où l’alignement et la capacité de charge sont essentiels. Si vous devez gérer des charges importantes et complexes avec un désalignement occasionnel, la rotule de suspension s’impose.
Roulements à billes
Les roulements à billes sont conçus pour les applications à faible frottement et à vitesse élevée. Ils sont largement utilisés dans les moteurs électriques, les roues de vélo et les équipements de bureau, où la vitesse et la douceur de fonctionnement sont essentielles. Ils excellent dans les environnements exigeant une résistance minimale et une grande vitesse de rotation, mais s’avèrent moins performants lorsque l’alignement pose problème.
Capacité de charge
Rotules de suspension
Ces roulements supportent simultanément d’importantes charges radiales et axiales, ce qui les rend idéaux pour les applications devant porter des charges lourdes et complexes tout en tolérant le désalignement. Ils sont parfaits pour les environnements comportant des pièces à mouvement lent ou oscillant où une grande capacité de charge est requise, comme les vérins hydrauliques ou les machines lourdes.
Roulements à billes
Par conception, les roulements à billes sont bien adaptés aux charges radiales, mais ils peuvent aussi supporter de légères charges axiales (selon le modèle). Comme leur surface de contact se limite au contact ponctuel entre les billes et les chemins de roulement, leur capacité de charge est généralement inférieure à celle des rotules de suspension. Ils sont idéaux pour les charges légères et les applications à grande vitesse, comme les moteurs et les équipements de précision.
Différences clés
| Caractéristique | Roulement à billes | Rotule de suspension |
|---|---|---|
| Mécanisme de contact | Roulement (contact ponctuel) | Glissement (sans éléments roulants) |
| Capacité de charge | Charges légères à moyennes | Charges lourdes, charges complexes |
| Types de charge principaux | Principalement radiale, axiale limitée | Radiale et axiale, tolère le désalignement |
| Capacité d’auto-alignement | Faible (sensible au désalignement) | Excellente (conçu pour l’alignement angulaire) |
| Adaptation à la vitesse | Grande vitesse | Faible vitesse ou mouvement oscillant |
| Applications types | Moteurs, machines de précision | Suspension automobile, machines lourdes |
Principaux avantages des rotules de suspension

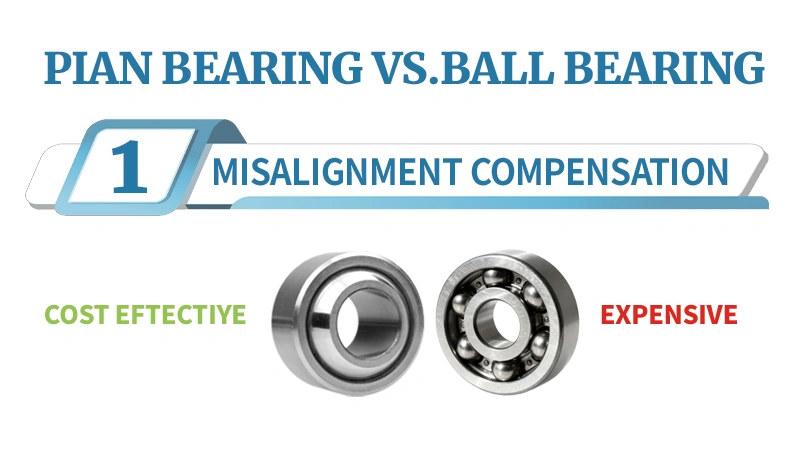

1. Compensation économique du désalignement
Contrairement aux roulements à billes à fonction auto-alignante, les rotules de suspension compensent facilement le désalignement sans surcoût. Ces roulements s’ajustent automatiquement lors du montage, ce qui élimine le besoin de réglages coûteux ou de reprises d’usinage.

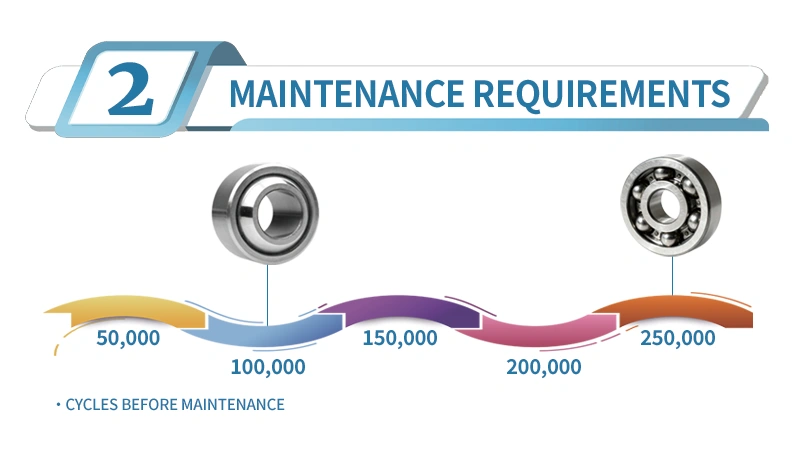

2. Exigences d’entretien minimales
Les rotules de suspension sont fabriquées par frittage, un procédé incorporant une poudre métallique imprégnée d’huile. Cette lubrification permanente réduit la fréquence de l’entretien, ce qui rend ces roulements bien plus économiques à long terme que les roulements à billes classiques.

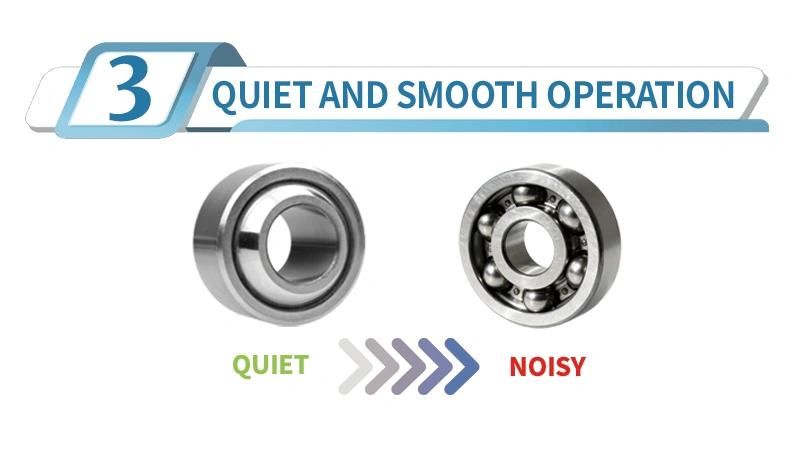

3. Fonctionnement silencieux et souple
Grâce à leur lubrification permanente, les rotules de suspension fonctionnent silencieusement et en douceur. Elles constituent ainsi un excellent choix pour les applications sensibles au bruit, garantissant un environnement plus calme dans les systèmes industriels ou automobiles.

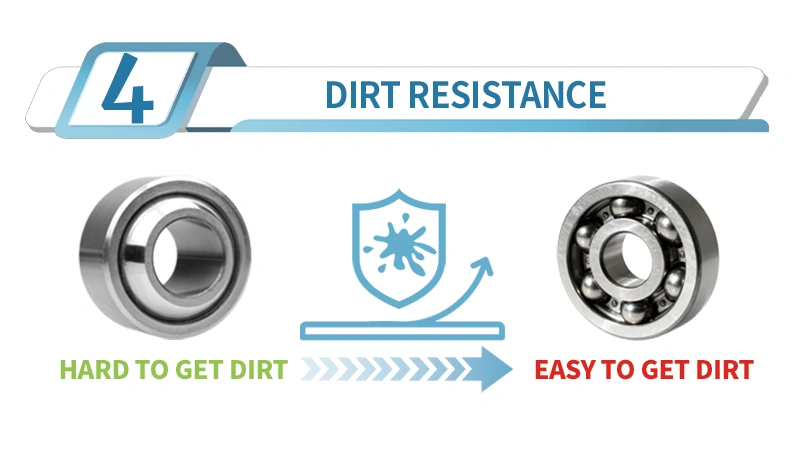

4. Meilleure résistance à la saleté
La conception des rotules de suspension aide à expulser la saleté et les débris, en particulier dans les environnements poussiéreux. Lors du fonctionnement, la chaleur fait suinter l’huile des pores, chassant les contaminants et réduisant l’accumulation de saletés.

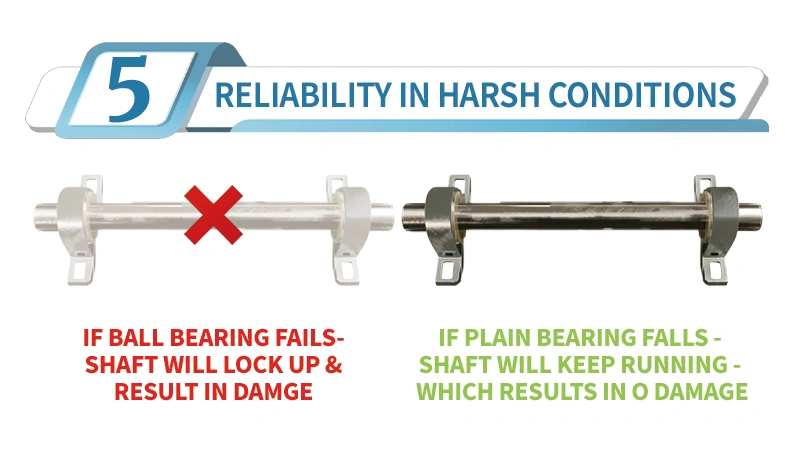

5. Fiabilité accrue en conditions difficiles
Lorsqu’une rotule de suspension arrive en fin de vie, elle émet généralement un grincement, mais le système continue de fonctionner. À l’inverse, la défaillance d’un roulement à billes peut bloquer l’arbre et endommager le moteur et d’autres composants. Cela rend les rotules de suspension plus fiables dans les applications critiques.

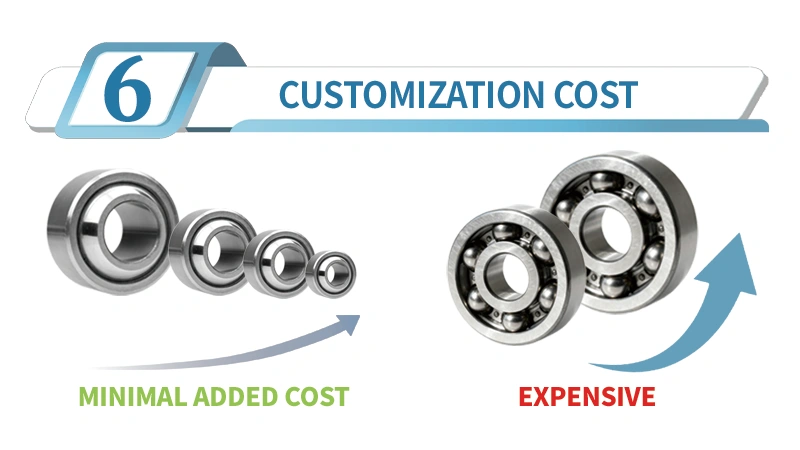

6. Personnalisation à faible coût
Grâce à leur procédé de fabrication par frittage, les rotules de suspension peuvent être fabriquées sur mesure à un surcoût minime, notamment en quantités OEM. En comparaison, les roulements à billes exigent des procédés plus complexes pour être personnalisés, ce qui rend toute modification plus coûteuse.

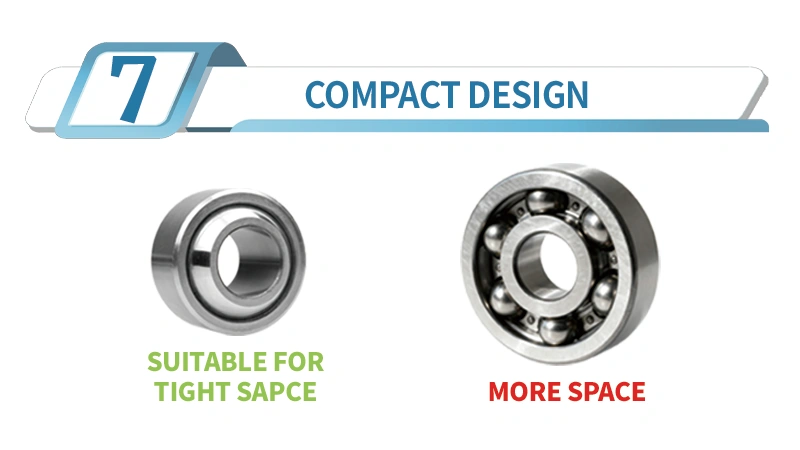

7. Conception compacte pour les espaces restreints
Les rotules de suspension affichent une conception compacte qui les rend adaptées aux applications où l’espace est limité. Leur petite taille permet de les installer dans des zones où un roulement à billes ne tiendrait pas, offrant plus de flexibilité de conception.
Conclusion
Le choix entre rotules de suspension et roulements à billes dépend avant tout de l’application. Les rotules de suspension sont idéales pour les applications lourdes exigeant une grande capacité de charge et une tolérance au désalignement, tandis que les roulements à billes excellent dans les environnements à grande vitesse et faible frottement, où les charges sont plus légères. En comprenant les différences clés de conception, de gestion des charges et d’adéquation aux différentes applications, vous pourrez prendre une décision éclairée garantissant les performances optimales de votre équipement.
