Pourquoi la chemise en PTFE est importante
Une chemise en PTFE dans un roulement sphérique ou une rotule est le composant qui rend l’ensemble autolubrifiant. Les roulements métal sur métal nécessitent une lubrification, mais dans certaines applications, il est difficile de la maintenir. La graisse attire la saleté, ce qui peut accélérer l’usure des surfaces métalliques en contact. Une usure excessive augmente la fatigue et peut finir en pannes coûteuses.
Comment fonctionne la chemise en PTFE

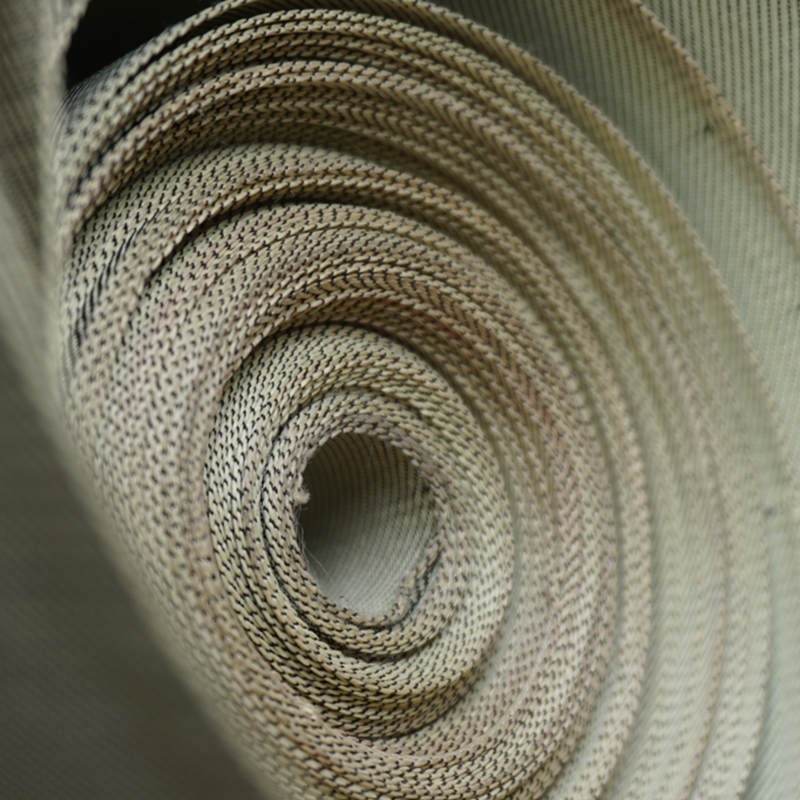

La chemise en PTFE supprime le besoin de lubrification externe des rotules de suspension et des rotules. Elle se compose généralement d’un tissu de base imprégné de PTFE, lié à une surface métallique au moyen d’une résine. La chemise est appliquée sur la partie intérieure de la bague extérieure du roulement (corps), de sorte que la bille roule directement dessus. Lorsque la bille bouge, elle glisse contre la chemise, qui assure une lubrification constante.
Avantages mécaniques des chemises en PTFE
Une chemise en PTFE de haute qualité présentera généralement une résistance minimale à la compression de 40 000 psi. Ce type de chemise réduit considérablement le jeu interne entre la bille et la bague, permettant un ajustement bien plus précis. Les avancées récentes dans la technologie des chemises autolubrifiantes ont permis aux fabricants de proposer des produits dont la durée de vie est jusqu’à quatre fois plus longue que les versions antérieures.
L’importance d’un bon collage
Lors du choix d’un roulement sphérique ou d’une rotule chemisée de PTFE, il est crucial de choisir un fabricant doté d’une expertise éprouvée. Le collage des chemises en PTFE est techniquement délicat en raison de la faible énergie de surface du matériau, qui rend l’adhésion difficile. Si le procédé de collage est incorrect, la chemise peut se détacher de la bague, compromettant les performances et l’intégrité du roulement.
Conséquences d’une chemise de mauvaise qualité
La séparation de la chemise entraîne une dégradation rapide de la chemise comme de la bille. Dans les cas graves, la défaillance d’une rotule de suspension ou d’une rotule peut être catastrophique. Les normes de chemisage en PTFE varient considérablement d’un fabricant à l’autre, il est donc essentiel d’évaluer soigneusement la qualité du produit lors du choix d’un fournisseur.
Pour finir
Les rotules de suspension et rotules chemisées de PTFE offrent des avantages significatifs dans les applications où la lubrification traditionnelle est impraticable ou indésirable. En réduisant le frottement, l’usure et les besoins de maintenance, les chemises en PTFE améliorent la fiabilité et la durée de vie de ces composants critiques. Cependant, les variations de qualité des chemises et de méthodes de collage font que tous les roulements chemisés de PTFE ne fonctionnent pas de la même manière. Les ingénieurs et les acheteurs doivent évaluer attentivement les spécifications et les normes de fabrication lorsqu’ils sélectionnent ces composants pour des applications exigeantes.
Une chemise en PTFE dans un roulement sphérique ou une rotule est le composant qui permet à l’ensemble d’être « autolubrifiant ». Les roulements métal sur métal ont besoin d’être lubrifiés. Dans certaines applications, cela peut être difficile à réaliser. La lubrification à la graisse attire la saleté et peut user prématurément les surfaces métalliques en contact. Une usure excessive produira une fatigue accrue et conduit finalement à une panne coûteuse.
La chemise en PTFE supprime la nécessité de lubrifier les rotules de suspension et les rotules. Une chemise en PTFE se compose généralement d’un tissu de base contenant du PTFE, appliqué sur une surface métallique avec une résine de collage. La chemise est collée sur la partie intérieure de la bague extérieure du roulement (corps). Cela permet à la bille de rouler sur la surface de la chemise. Lorsque la bille bouge, elle frotte littéralement contre la chemise, assurant ainsi la lubrification du roulement. Il est important de comprendre qu’une chemise en PTFE exceptionnellement bonne aura une résistance minimale à la compression de 40 000 psi. Une chemise de ce type réduit énormément le jeu interne entre la bille et la bague, permettant un ajustement bien plus précis. Les récentes améliorations des systèmes de chemises autolubrifiantes ont permis à certains fabricants de proposer des produits avec des durées de vie quatre fois supérieures à celles disponibles auparavant.
Lors du choix d’un roulement sphérique ou d’une rotule chemisée de PTFE, il est important de sélectionner un fabricant possédant une expérience et un savoir-faire considérables. Le collage des chemises en PTFE peut s’avérer délicat, car la nature du matériau rend difficile son adhésion à la bague. Un procédé de collage incorrect peut finir par provoquer la séparation de la chemise d’avec la bague. La séparation de la chemise conduit rapidement à la dégradation de la chemise et de la bille. La défaillance d’une rotule de suspension ou d’une rotule peut être catastrophique. Les normes de chemisage en PTFE varient selon les fabricants et doivent être soigneusement prises en compte lors du choix d’un fournisseur. La prochaine fois que vous rechercherez un roulement sphérique ou une rotule chemisée de PTFE, laissez National Precision Bearing vous aider à trouver le fabricant et la chemise appropriés pour votre application.
