Lorsque vous travaillez avec des rotules, que ce soit en suspension de compétition, dans les machines agricoles ou dans l’automatisation industrielle, vous vous heurtez vite à un défi simple mais crucial : faire en sorte que tout s’emboîte correctement. C’est là qu’interviennent les entretoises pour rotules. Ces petits composants peuvent sembler banals au premier regard, mais ils résolvent des problèmes d’alignement, de jeu et de mouvement qui, sinon, se transformeraient en maux de tête coûteux.
Que sont les entretoises pour rotules ?
Au niveau le plus simple, les entretoises pour rotules sont des bagues ou manchons usinés avec précision qui se placent entre la rotule et sa surface de montage. Leur rôle ne se limite pas à « combler un vide ». Elles créent en réalité le jeu adapté, réduisent le diamètre du boulon quand c’est nécessaire et, dans certains cas, permettent une articulation plus importante que ce que la rotule pourrait obtenir seule. Sans les bonnes entretoises, vous risquez le blocage, le désalignement ou l’usure prématurée de vos articulations et de vos supports. Pour une pièce qui ressemble à un simple petit tube métallique, le rôle des entretoises dans la géométrie de suspension et la conception des liaisons est bien plus important qu’il n’y paraît.
Ce qui les rend intéressantes, c’est que chaque conception résout un problème différent.
A entretoise standard pour rotule maintient le matériel aligné sans réduire la taille du boulon.
A entretoise étagée (step down) adapte un matériel surdimensionné à des boulons plus petits tout en maintenant l’articulation centrée.
Et a l’entretoise à fort désalignement va encore plus loin : elle remodele littéralement l’angle d’articulation de la liaison pour absorber les mouvements extrêmes des suspensions à 4 barres ou des systèmes de biellette de direction.
Ainsi, lorsque nous parlons d’« entretoises pour rotules », nous ne parlons pas d’une seule pièce, mais d’une famille de solutions qui ajustent finement le comportement des rotules dans des assemblages réels.
Pourquoi les utilisons-nous ?
Si vous avez déjà essayé de boulonner une rotule directement dans un support ou un bras de direction, vous savez que l’ajustement n’est pas toujours parfait. Les tailles du matériel ne correspondent pas toujours, les largeurs de montage varient et, parfois, l’articulation ne peut tout simplement pas pivoter autant que votre système le nécessite. C’est précisément là qu’interviennent les entretoises pour rotules : elles résolvent ces petits décalages mais critiques. Par exemple, une entretoise étagée vous permet de réduire la taille du boulon lorsque votre matériel est surdimensionné, ce qui fait gagner du poids et de la place. Sur des montages comme les barres Panhard ou les biellettes de direction, où le désalignement est quasi nul, les entretoises étagées garantissent que tout se verrouille proprement sans contraindre la rotule. C’est une petite pièce, mais elle évite le genre de problèmes de tolérance qui peuvent entraîner blocage ou usure irrégulière.
Au-delà du simple « ajustement », les entretoises optimisent aussi la performance des rotules en conditions réelles. Une entretoise standard offre plus de distance par rapport aux supports ou bras de direction sans réduire la taille du boulon — un atout majeur lorsque vous avez besoin de toute la résistance de votre matériel. Les entretoises à fort désalignement, elles, sont le choix privilégié quand la géométrie de suspension exige une articulation extrême. En réduisant le diamètre du trou de boulon et en allongeant le rayon de la bille, elles permettent aux rotules de dépasser largement leur limite naturelle. C’est pourquoi on les trouve dans les biellettes de direction, les bras de suspension et les systèmes à 4 barres, où d’importants mouvements axiaux et radiaux sont indispensables. En résumé, nous utilisons des entretoises pour rotules non seulement par commodité, mais parce qu’elles garantissent des systèmes fiables, sûrs et performants exactement comme les ingénieurs et les constructeurs l’ont prévu.
3 types d’entretoises pour rotules et comparaison
Entretoise étagée (Step Down)
Une entretoise étagée fait exactement ce que son nom indique : elle « réduit par paliers » l’exigence du matériel en diminuant la taille du trou de boulon. En pratique, cela signifie que vous pouvez utiliser un boulon plus petit tout en gardant l’articulation correctement centrée dans le support. L’avantage est double. D’abord, elle évite qu’un matériel surdimensionné n’ajoute du poids inutile ou n’occupe plus de place que nécessaire. Ensuite, elle permet aux constructeurs d’adapter les rotules à des supports existants sans reconcevoir tout l’assemblage. Les entretoises étagées n’ajoutent que peu de largeur de montage, ce qui les rend idéales pour les barres Trac, les barres Panhard et les biellettes de direction — des applications où le désalignement est quasi nul mais les charges élevées. Voyez-les comme les « adaptateurs » du monde des entretoises : elles ne modifient pas radicalement le mouvement de la rotule, mais elles garantissent que tout s’emboîte comme il se doit.
Entretoise standard pour rotule
L’entretoise standard est l’option la plus simple, mais ne confondez pas simplicité et manque d’importance. Contrairement aux entretoises étagées, celles-ci ne réduisent pas la taille du boulon. Elles fournissent à la place un jeu entre la rotule et sa surface de montage, comme un support ou un bras de direction. Ce jeu est essentiel pour éviter le frottement, le blocage ou l’usure prématurée lors de l’articulation. Imaginez monter une rotule affleurante contre un support : chaque mouvement raclerait le corps. En interposant une entretoise standard, vous donnez à l’articulation la place de « respirer », ce qui se traduit directement par un fonctionnement plus fluide et une durée de vie plus longue. Les acheteurs et constructeurs qui veulent préserver toute la résistance de leur matériel (en gardant la taille du boulon inchangée) se tournent généralement vers ces modèles. Ce sont les héros discrets des assemblages où la durabilité compte plus qu’une géométrie sophistiquée.

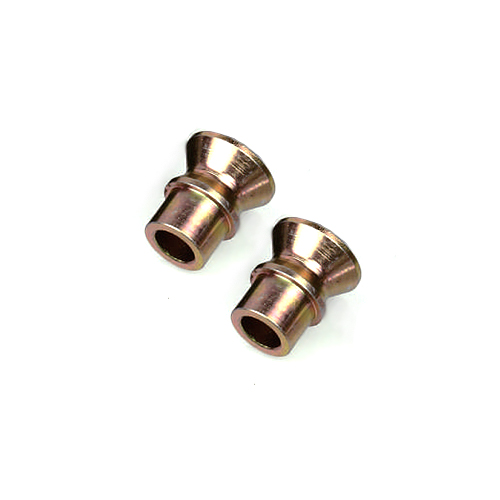

Entretoise à fort désalignement
Si les entretoises étagées sont des adaptateurs et les entretoises standard des protecteurs, les entretoises à fort désalignement sont celles qui rendent tout possible. Elles sont conçues pour porter les angles d’articulation à leur maximum en allongeant le rayon de la bille et en réduisant le diamètre du trou de boulon. Le résultat ? Une rotule capable d’osciller bien au-delà de ce qu’elle pourrait faire normalement. C’est inestimable dans les montages de suspension à grand débattement comme les systèmes à 3 et 4 barres, les biellettes de direction et les bras de suspension, où les mouvements axiaux comme radiaux sont indispensables. Sans entretoises à fort désalignement, l’articulation se bloquerait sous des angles extrêmes, sollicitant le corps et risquant la casse. Avec elles, vous libérez toute l’amplitude de mouvement tout en maintenant la liaison sécurisée. Oui, elles réduisent légèrement la taille du boulon, mais le compromis en vaut la peine quand l’articulation est la priorité. Pour les constructeurs tout-terrain et les ingénieurs de course, ce sont souvent le premier choix quand la géométrie se complexifie.
Comparaison
Chaque type d’entretoise résout un problème différent : il n’existe donc pas de solution « universelle ».
Les entretoises étagées servent à adapter le matériel, alléger l’ensemble et centrer l’articulation sans modifier le support.
Les entretoises standard préservent la taille du boulon tout en apportant le jeu indispensable, ce qui les rend essentielles quand la résistance est prioritaire.
Les entretoises à fort désalignement échangent la taille du boulon contre de l’articulation, ouvrant des angles de suspension que les rotules ne peuvent pas gérer seules.
Mises côte à côte, le choix se résume aux priorités de votre projet : réduction de poids, durabilité ou mouvement maximal ? En réalité, la plupart des constructeurs et ingénieurs combinent les trois selon les systèmes. C’est pourquoi les entretoises pour rotules ne sont pas de simples accessoires : ce sont des outils de précision qui font travailler les rotules comme prévu en conditions réelles.
Au final, les entretoises pour rotules sont de petites pièces qui font une grande différence. Qu’il s’agisse d’une entretoise étagée adaptant un matériel surdimensionné, d’une entretoise standard protégeant contre le blocage ou d’une entretoise à fort désalignement libérant une articulation extrême, chacune contribue à garder des assemblages sûrs et efficaces. Des suspensions de compétition aux machines agricoles, partout où des rotules sont utilisées, les entretoises sont à proximité pour garantir que tout fonctionne comme conçu. La prochaine fois que vous spécifierez une liaison ou une direction, ne négligez pas ces petits composants : ils sont souvent la raison cachée pour laquelle votre système fonctionne de manière fiable.
