Vous avez passé des heures à contempler une interférence de suspension ? Essayé trois longueurs de liaison différentes ? Ajusté les angles jusqu’à en perdre la tête ? Voici la vérité frustrante : le problème ne vient probablement ni de la longueur ni de l’angle. Il vient du déport (offset), un détail que la plupart des constructeurs négligent jusqu’à ce qu’il soit trop tard.
Qu’est-ce qu’une rotule déportée ?
Les rotules (aussi appelées rotules Heim ou rotules à bille) sont les chevaux de trait des systèmes de suspension et de direction. Le design standard est assez simple : un joint sphérique dans un corps, une tige filetée associée, le centre de la bille parfaitement aligné sur l’axe de la tige. Cela fonctionne très bien dans la plupart des applications, jusqu’à ce que l’espace vienne à manquer.

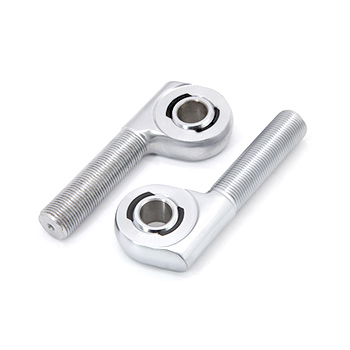

Les rotules déportées rompent cet alignement : le centre de la bille est déplacé latéralement par rapport à l’axe de la tige. Cela paraît mineur, mais dans un châssis exigu, ce déport fait la différence entre « ça s’ajuste parfaitement » et « ça ne s’ajuste pas du tout ». L’offre du marché va généralement de 5-15mm de déport, calibrée selon l’alésage et l’application.

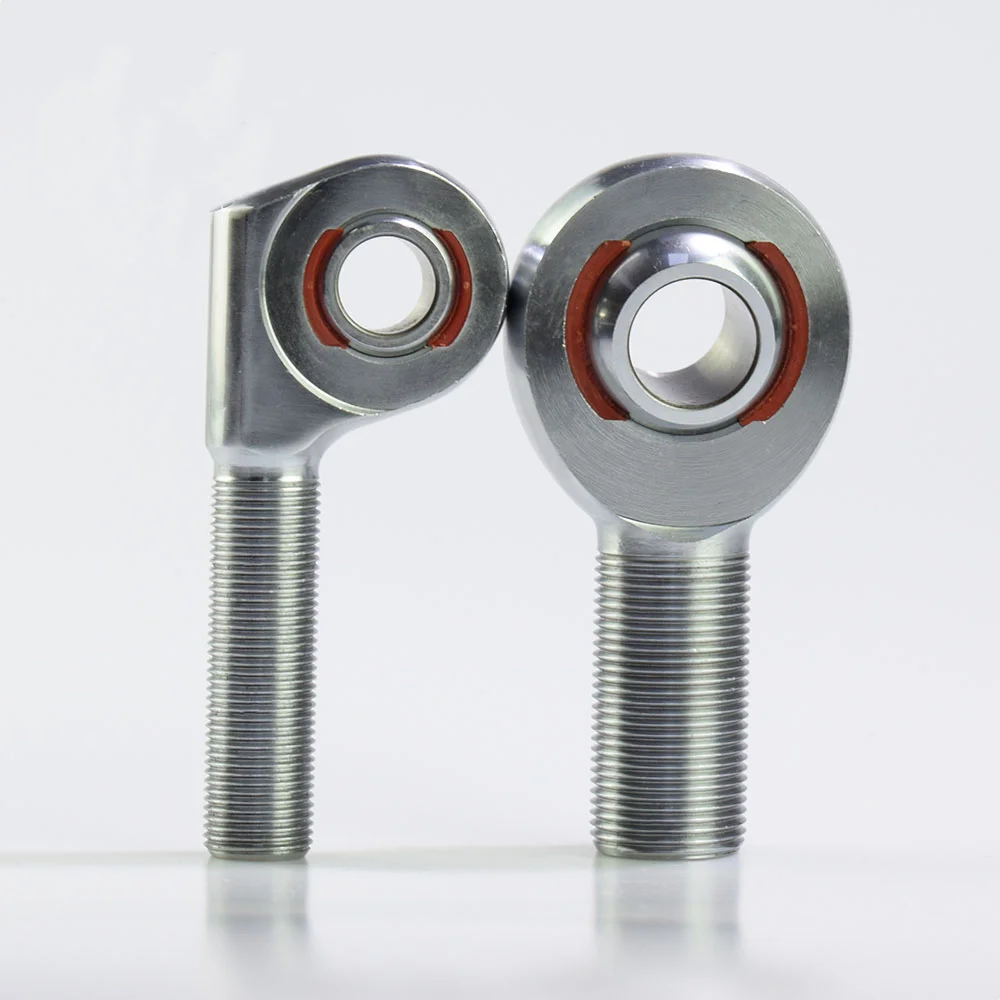

La différence visuelle est immédiate. Rotule standard : le centre de la bille s’aligne avec la tige quel que soit l’angle. Rotule déportée : le centre de la bille est visiblement décalé de 5-15mm hors de l’axe. Un déplacement minime, un impact énorme quand on se bat pour chaque millimètre de dégagement.
La géométrie derrière le gain de dégagement
Comprendre le déport demande un peu de raisonnement géométrique. Quand votre liaison gêne le réservoir de carburant ou le longeron avec une rotule standard, où est le vrai problème ? Le centre de la bille est verrouillé sur le prolongement de l’axe de la tige, exactement là où vous ne le voulez pas.
Comment fonctionne le décalage latéral
Le design déporté décale le point de charge (centre de la bille) latéralement par rapport au plan de montage. Traduction directe : gain de dégagement. Quand la liaison est parallèle à un obstacle (réservoir, longeron, boîtier de direction), le déport se traduit à peu près intégralement en dégagement. Montage en angle ? Le gain réel diminue selon la géométrie triangulaire : plus l’angle est marqué, plus le gain effectif est faible.
Exemple concret : avec une rotule standard, la rotule de direction se trouve à 5mm du réservoir de carburant. Remplacez-la par une rotule de direction déportée de 10mm. En montage parallèle, vous gagnez presque les 10mm entiers, portant le dégagement total de 5mm à 13-15mm : de quoi passer du « contact par frottement » à la « marge de sécurité ». Le gain réel varie légèrement selon l’angle de montage et le cheminement, mais l’amélioration est substantielle. Les montages de rock crawler le confirment sans cesse : 10mm de déport dans une géométrie avant typique transforment « ça frôle » en « ça passe net ».
La compensation angulaire ajoute une couche supplémentaire
Le déport ne se limite pas au dégagement physique. Sur les suspensions 4 bras (4-link), il améliore aussi la géométrie aux angles extrêmes.
Pensez à un 4-link en pleine compression. Les angles des liaisons deviennent raides. Avec des rotules standard, la surface de contact du joint sphérique peut toucher le bord et créer un blocage qui ruine la douceur de la suspension. Les rotules déportées modifient la position de la bille et conservent une meilleure géométrie triangulée même à la limite de compression.
Les ressources de Ridetech sur la géométrie de suspension le soulignent : une bonne géométrie 4-link évite le blocage aussi bien en pleine compression qu’en pleine extension (droop). L’expérience de terrain le confirme : des rotules Heim déportées bien spécifiées préviennent le blocage en maintenant la bille dans sa plage d’articulation sûre, évitant ce moment où la géométrie force le roulement au-delà de sa limite. Résultat : un fonctionnement plus fluide sur toute la course.
Là où les rotules déportées excellent
Les applications dépassent de loin ce que l’on imagine : des véhicules tout-terrain à l’hydraulique industrielle.
Tout-terrain et course
- Les rock crawlers sont le territoire naturel de la rotule de direction déportée. Passage à un réservoir grande capacité pour l’autonomie ? Installation d’un carter d’huile d’après-marché ? Le cheminement d’origine de la direction entre désormais en conflit avec ces ajouts. De nombreux montages montrent la même solution : rotules de direction déportées à l’avant. Pas de refonte de la géométrie de direction. Pas de déplacement du réservoir. On échange les pièces, on gagne du dégagement.
- Les suspensions 4-link prospèrent grâce à la flexibilité géométrique qu’offrent les rotules Heim déportées. Bras supérieurs, bras inférieurs… peu importe. Le déport permet aux fabricants d’atteindre les valeurs idéales d’anti-squat et d’anti-plongée dans un châssis très compact. Demandez aux constructeurs professionnels de buggies et de rock bouncers sur mesure : le déport n’est pas une option. C’est la norme.
- Buggies et UTV entassent tout dans un volume de châssis minimal. Les rotules déportées sont souvent la seule voie pour résoudre l’interférence sans redessiner le cadre. Surtout là où la direction croise les bras de suspension : le déport crée des agencements physiquement impossibles avec des composants standards.
⚙️ Vérification rapide : la liaison passe à moins de 1-2 pouces des longerons, du réservoir ou d’organes de direction ? Vous aurez probablement besoin de rotules déportées.
Machines industrielles et agricoles
Les rotules déportées travaillent bien au-delà de l’automobile. Les systèmes hydrauliques industriels utilisent le déport pour esquiver les conflits entre la liaison du vérin, la tuyauterie et les vannes de contrôle. Les fabricants d’équipements rapportent une réduction significative des supports : dans les circuits hydrauliques compacts, les solutions déportées peuvent éliminer 20-30% des supports spécifiques. Conception plus simple, coûts réduits, livraison plus rapide.
Les équipements agricoles à mécanismes repliables (moissonneuses, semoirs) ont besoin de grands mouvements dans un petit espace. Les rotules déportées apportent le dégagement nécessaire aux points d’articulation sans sacrifier la résistance ni la fiabilité.
Les machines de construction en profitent aussi. La liaison du balancier d’une excavatrice, par exemple : des zones saturées de flexibles hydrauliques, de câbles et d’accessoires. Les rotules déportées dégagent un espace précieux pour ces composants critiques.
Fabrication sur mesure
Données de branche auprès des fabricants professionnels : 20-30% des projets sur mesure se heurtent à des situations exigeant des solutions déportées. Les voitures de course et les véhicules d’exposition hautement personnalisés poussent ce pourcentage plus haut. Quand on construit de zéro ou qu’on modifie fortement une structure existante, les hypothèses « standard » du catalogue ne tiennent plus. Le déport devient l’outil qui rend la géométrie idéale physiquement réalisable.
Rotule déportée ou rotule standard ?
Le déport n’est pas toujours la réponse. Une sélection intelligente équilibre besoins géométriques, coûts et réalités de montage.
Quand la rotule déportée est nécessaire
- L’interférence physique envoie le signal le plus clair. Moins de 20mm de dégagement mesuré entre la liaison et l’obstacle ? Une rotule standard ne conviendra pas. Soit on repositionne les supports, soit on passe au déport — généralement la solution la plus simple.
- Le blocage géométrique est un autre signal d’alerte. Rotule standard installée et la direction devient dure ou saccadée ? La suspension ne travaille pas souplement ? Le blocage peut en être la cause. Le déport améliore les angles de travail du joint sphérique et résout souvent le problème immédiatement.
- Les applications à angles extrêmes rendent le déport presque obligatoire. Quand la course totale de la suspension (compression + extension) dépasse 12 pouces ou que la course unidirectionnelle dépasse 6-8 pouces (150-200mm), les rotules standard approchent de leur limite angulaire en position extrême. Le dégagement angulaire supplémentaire du déport maintient le roulement dans sa zone de fonctionnement optimale même à pleine course.
Quand la rotule standard suffit
- Les configurations ouvertes avec beaucoup d’espace (dégagement supérieur à 50mm) n’ont pas besoin de déport. Payer 20-30% plus cher pour une fonction inutilisée ? Mauvais rapport valeur/prix.
- Les liaisons rectilignes à faible variation d’angle fonctionnent très bien avec des rotules standard. La capacité angulaire est déjà suffisante. Les avantages géométriques du déport deviennent théoriques.
- Les projets sensibles au coût méritent une évaluation attentive. Le déport coûte généralement 20-30% de plus que le modèle standard équivalent. Budget serré ? Commencez par ajuster les positions de supports ou le cheminement des liaisons. Ne passez au déport que lorsque les ajustements ne suffisent pas.
Cadre de décision
Mesurer le dégagement
Distance entre la liaison et l’obstacle le plus proche
Évaluer les angles
Variation de l’angle de liaison sur toute la course
Vérifier le budget
Pouvez-vous absorber le surcoût du déport ?
Décider
Peser les trois facteurs
| Facteur | Rotule standard | Rotule déportée |
|---|---|---|
| Dégagement | >50mm | <20mm |
| Angles | <15° | >20° ou course extrême |
| Budget | Axé sur les coûts | Axé sur la performance |
| Flexibilité | Supports redessinables | Impossible de modifier le châssis |
**Le tableau donne des repères généraux. Les applications réelles exigent des mesures et une analyse géométrique. Les cas limites (dégagement de 25-45mm, angles de 15-20°) nécessitent une évaluation au cas par cas.
Caractéristiques techniques et guide de sélection
Choisir la bonne rotule déportée suppose d’en maîtriser les paramètres clés.
Spécifications essentielles
Amplitude du déport : typiquement 5-15mm, calibrée sur l’alésage. Les grands alésages admettent généralement plus de déport. L’enquête de marché montre que les rotules déportées à alésage de 5/8″ offrent en général 6-8mm de déport, tandis que les alésages de 3/4″ et 7/8″ atteignent 10-15mm.
Les filetages doivent correspondre à votre liaison :
– 5/8″-18 (applications légères)
– 3/4″-16 (service moyen)
– 7/8″-14 (service lourd, domaine de la direction d’un véhicule d’une tonne)
L’alésage suit les exigences de charge. Le 5/8″ convient aux charges légères à moyennes, le 3/4″ domine en rock crawler et buggy, le 7/8″ et au-delà prennent en charge le travail lourd.
Le standard de matériau détermine performance et longévité. Configuration haute performance : corps en acier chromoly + bille en acier à roulement 52100 + bague PTFE. Cette combinaison équilibre résistance, tenue à l’usure et faible frottement.
Points obligatoires de l’installation
Montage en double cisaillement (types rotule Heim) : maintien des deux côtés, obligatoire. Le simple cisaillement (en porte-à-faux) surcharge le boulon en flexion. Desserrage puis défaillance suivent.
Classe des fixations : classe 8 minimum. Quincaillerie AN (Air Force-Navy) recommandée. Les fixations de haute qualité encaissent vibrations et chocs sans se desserrer.
Vérification du dégagement : après l’installation, parcourez manuellement toute la course de la suspension. Contrôlez le contact dans chaque position. Ne sautez pas l’extension complète (suspension totalement déployée) — souvent négligée et sujette aux interférences. Le déport résout une direction ; un angle de montage mal choisi peut créer de nouveaux problèmes ailleurs.
Prendre la bonne décision
Les rotules déportées ne sont pas une solution universelle. Mais dans la bonne application, elles constituent une réponse élégante aux défis de géométrie et de dégagement.
L’essentiel:
- Le déport crée du dégagement en déplaçant latéralement le centre de la bille hors de l’axe de la tige
- Au-delà du dégagement physique, le déport optimise la géométrie aux angles extrêmes
- Applications clés : suspensions à l’espace limité, systèmes de direction, machines industrielles et agricoles
Votre prochaine étape:
- Constructeur de rock crawler ou de tout-terrain ? Rotules de direction déportées à l’avant après remplacement du réservoir ou du carter d’huile. La solution d’interférence la plus simple et la plus fiable.
- Fabricant de châssis ? Intégrez la capacité de déport dès les plans initiaux. Même en montant du standard au départ, prévoyez une marge d’ajustage dans les supports de liaison. La flexibilité au montage n’a pas de prix.
- Ingénieur équipements industriels ? Évaluez le déport pour les vérins hydrauliques et les points d’articulation. Les données de terrain montrent une réduction significative des supports spécifiques, une conception simplifiée, des livraisons plus rapides.
- Constructeur DIY attentif au budget ? Épuisez d’abord les options d’ajustage. Retouchez les angles, repositionnez les supports, mesurez tout deux fois. Le déport est la solution quand la géométrie ne laisse aucune autre issue.
SYZ Machine propose une gamme complète de rotules déportées, de 5/8″ à 1″ d’alésage. Corps en acier chromoly, bagues PTFE, amplitudes de déport et filetages personnalisés. Des buggies légers aux équipements industriels lourds — nous couvrons tous les besoins.
Vous démarrez votre montage ? Mesurez deux fois, choisissez une fois. Cette rotule déportée est peut-être exactement la solution de dégagement que vous cherchiez — elle ne change pas votre philosophie de conception, elle la rend simplement physiquement possible.
