Si vous achetez ou travaillez avec des rotules depuis un certain temps, vous avez probablement déjà rencontré des types de rotules Heim à deux pièces, trois pièces ou moulées par injection. Cela semble simple, n’est-ce pas ? Mais quand on creuse, il n’est pas toujours évident de savoir ce qui les distingue — ni quand utiliser laquelle.
C’est exactement à cela que sert cet article. Nous éliminons le bruit et vous offrons une analyse pratique des trois types de rotules Heim les plus courants. Pas de remplissage, pas de leçons de théorie — seulement ce qui compte pour les applications réelles.
Qu’est-ce qu’une rotule Heim à deux pièces ?
Si vous avez déjà manipulé une rotule Heim qui semblait n’être qu’une bille enfoncée dans un corps métallique, vous regardiez probablement une rotule à deux pièces. C’est la version la plus épurée et la plus économique du marché, conçue pour la simplicité avant tout.
Bille sphérique
Corps

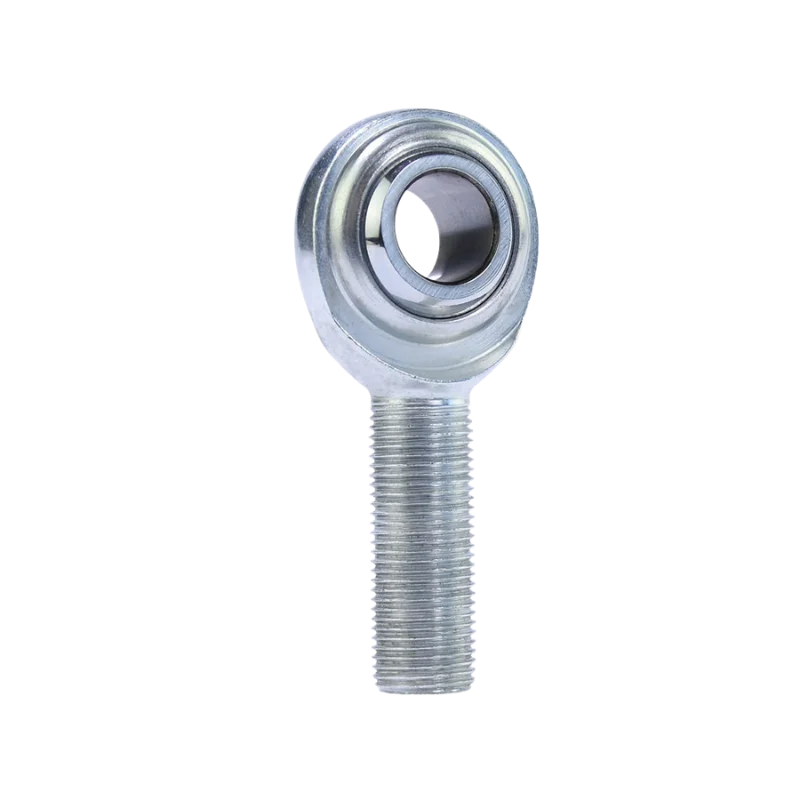

Comme le montre l’image « Rotule à deux pièces à filetage mâle » ci-dessus, une rotule Heim à deux pièces ne se compose que de deux éléments :
- Une bille sphérique (généralement en acier à roulements 52100 ou en acier inoxydable, traitée thermiquement et rectifiée avec précision)
- Un corps qui fait également office de chemin de roulement (généralement en acier au carbone, chromoly ou acier inoxydable, parfois zingé)
Il n’y a ni revêtement séparé ni chemin de roulement interne. La bille repose directement dans une cavité sphérique usinée dans le corps. Cette simplicité est à la fois sa force et sa limite.
En termes de conception, les rotules à deux pièces relèvent de ce qu’on appelle une solution à contact métal-métal, sans matériau intermédiaire pour réduire le frottement ou absorber les chocs. Cela les rend plus vulnérables à l’usure en mouvement continu, mais leur confère aussi une sensation ferme et réactive dans les applications statiques ou basse fréquence.
- Économique pour les tâches à faible charge — Idéal quand le volume prime sur la performance finement réglée.
- Léger et compact — Moins de pièces, masse réduite, intégration facile dans les conceptions compactes.
- Installation sans complications — Ni orientation du revêtement ni précharge en couple à gérer.
- Tolère un léger désalignement — Permet tout de même le mouvement angulaire dans les liaisons de commande.
- Pas de couche résistante à l’usure — Le contact métal-métal implique une dégradation plus rapide en conditions oscillantes ou fortement chargées.
- Non adapté aux chocs violents — Peut se déformer ou se desserrer sous charge lourde ou de choc.
- Sans retour en arrière — Non révisable. Une fois usée, la rotule doit être entièrement remplacée.
- Tendance au jeu avec le temps — Surtout si utilisée sans protection anti-poussière en environnement sale.
En résumé, si vous concevez pour des charges légères et des environnements propres — tout en maîtrisant le budget — la rotule à deux pièces est un choix solide. Connaissez simplement ses limites : n’attendez pas d’elle qu’elle supporte des charges de suspension de course ou des vibrations industrielles sévères.
Qu’est-ce qu’une rotule Heim à trois pièces ?
Quand l’application devient sérieuse — pensez motorsport, suspension tout-terrain ou mouvements industriels lourds — les rotules Heim à trois pièces entrent en jeu. Elles sont conçues pour la robustesse, la longévité et une articulation plus fluide sous contrainte réelle.
Bille sphérique
Corps
Chemin de roulement

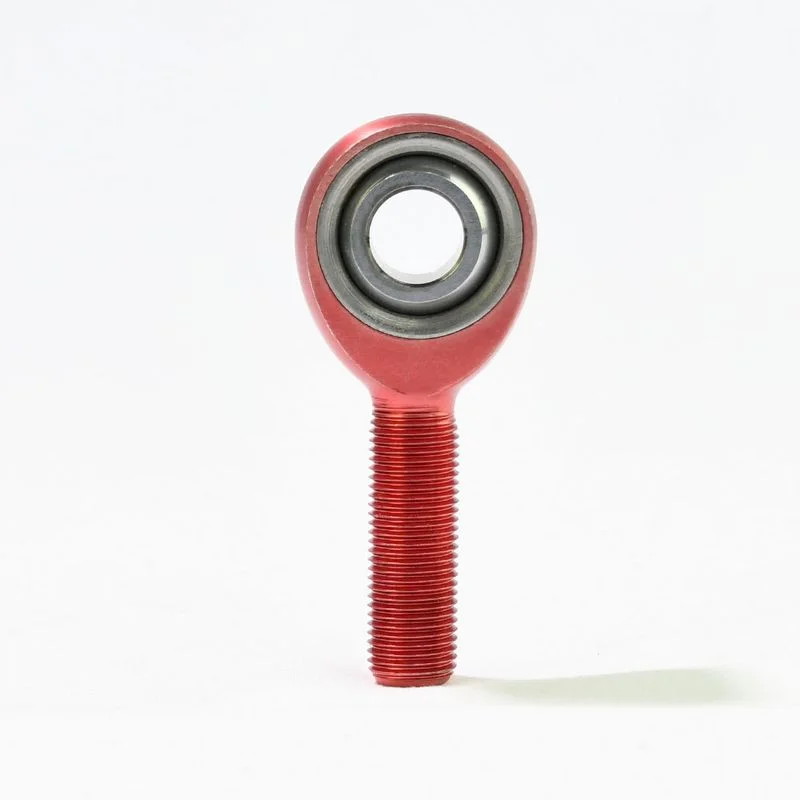

Comme le montre l’image « Rotule Heim à trois pièces en aluminium anodisé rouge » ci-dessus, contrairement à la version à deux pièces, une rotule Heim à trois pièces se compose de :
- Une bille sphérique, généralement en acier à roulements 52100 traité thermiquement et rectifié de précision, ou en acier inoxydable
- Un chemin de roulement intérieur (ou revêtement), placé entre la bille et le corps
- Un corps, généralement en acier allié, acier inoxydable ou chromoly — souvent zingé ou traité par oxydation noire
Le matériau du chemin de roulement peut varier : il peut s’agir de PTFE pour l’autolubrification (voici pourquoi le PTFE est couramment utilisé dans les rotules), de bronze (pour la rétention d’huile) ou de nylon moulé par injection (pour moins de frottement et de bruit). Cette couche intermédiaire agit à la fois comme répartiteur de charge et barrière d’usure — offrant une durabilité bien supérieure à la structure à contact direct d’une rotule à deux pièces
De plus, ces rotules sont souvent préchargées pour respecter des tolérances serrées, et certaines permettent même un réglage du couple au montage.
- Capacité de charge élevée — conçues pour des efforts axiaux et radiaux importants
- Durables — meilleure résistance à l’usure, surtout avec des chemins en PTFE ou en bronze
- Articulation fluide — idéale pour les mouvements fréquents ou à grande vitesse
- Réglabilité optionnelle — précharge et contrôle du couple disponibles sur certaines conceptions
- Coût plus élevé — plus de composants, plus d’usinage, matériaux de qualité supérieure
- Légèrement plus lourdes — les couches de matériaux supplémentaires ajoutent du poids
- Surdimensionnées pour un usage léger — peuvent être excessives si cette performance n’est pas nécessaire
Donc, si vous avez besoin d’une performance qui dure — surtout dans des systèmes qui fléchissent, pivotent ou transmettent des vibrations — les rotules à trois pièces s’imposent. Elles sont construites pour encaisser sans se désosser, et c’est précisément pourquoi elles sont la référence pour les systèmes de suspension, les véhicules de course et les machines industrielles.
Qu’est-ce qu’une rotule Heim moulée par injection ?
Si vous travaillez sur des conceptions où le bon fonctionnement, l’amortissement des vibrations et l’efficacité des coûts priment sur la force brute, vous avez probablement rencontré la rotule Heim moulée par injection. Ces rotules passent souvent inaperçues, mais elles sont largement utilisées dans les équipements d’automatisation, les liaisons légères et même des ensembles OEM où le rapport prix-performance est déterminant.
Bille sphérique
Corps
Chemin de roulement

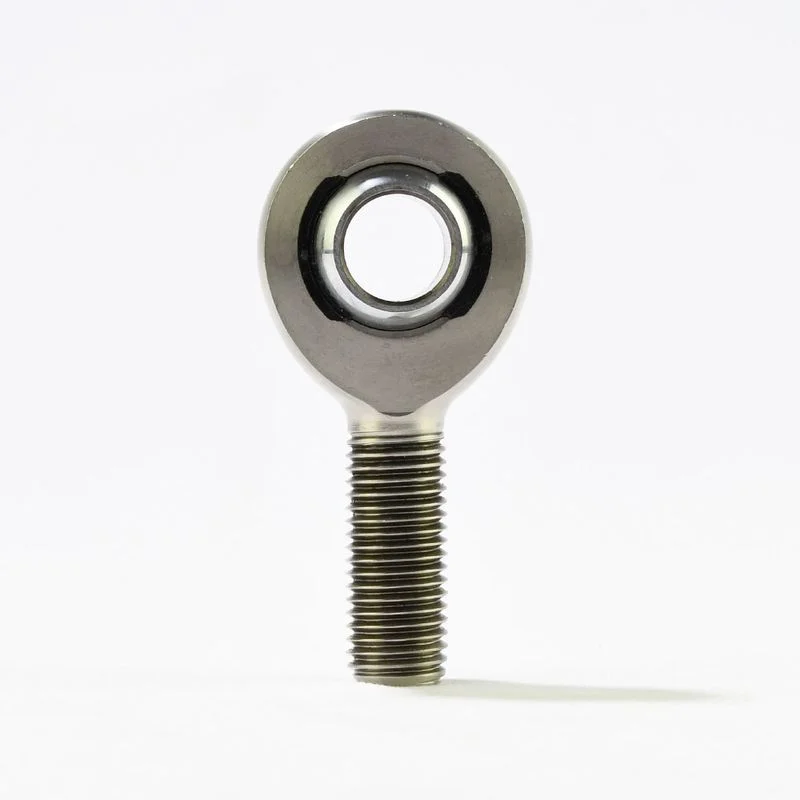

Comme le montre l’image « Rotule Heim à trois pièces en aluminium anodisé rouge » ci-dessus, structurellement, une rotule Heim moulée par injection suit toujours le format en trois parties :
- Une bille sphérique, généralement en acier ou acier inoxydable, comme pour les autres types de rotules
- Un revêtement ou chemin de roulement en polymère injecté, généralement du nylon renforcé au PTFE.
- Un corps, structurellement similaire à celui de la rotule Heim à trois pièces.
Alors oui — techniquement, c’est un type de rotule Heim à trois pièces. Toutefois, en raison de son procédé de fabrication et de ses usages, la plupart des ingénieurs la considèrent comme une catégorie à part. L’essentiel tient moins aux revêtements interchangeables qu’au processus d’injection automatisé, qui crée un ajustement sans jeu et un excellent amortissement des vibrations.
- Amortissement des vibrations — Le revêtement injecté absorbe les vibrations et le bruit de roulis, idéal pour les suspensions automobiles.
- Ajustement sans jeu — Le moulage crée un joint serré qui résiste naturellement à l’intrusion de saleté et d’humidité.
- Sans maintenance — Les revêtements polymères avancés (comme PTFE/nylon) sont autolubrifiants et ne demandent aucun graissage.
- Rentable — Le moulage par injection automatisé réduit fortement les coûts de production en grandes séries.
- Limites de température — Le revêtement polymère ne supporte pas la chaleur extrôme qu’une rotule métal-métal tolère.
- Déformation du revêtement — Sous charges extrêmes, le revêtement plastique peut se compresser ou se déformer plus tôt qu’un chemin en acier massif.
- Non révisable — L’ensemble est scellé ; une fois usée, il faut la remplacer entièrement.
- Sensibilité chimique — Le matériau du revêtement peut réagir à certains solvants industriels agressifs.
En résumé, les rotules moulées par injection sont une solution intelligente quand vous ne poussez pas les limites — mais que vous voulez toujours une articulation propre, un faible frottement et une montée en volume abordable. Et bien qu’elles partagent l’architecture de base des conceptions à trois pièces, elles méritent leur propre catégorie en raison de leurs matériaux, procédés de moulage et profil de performance singuliers.

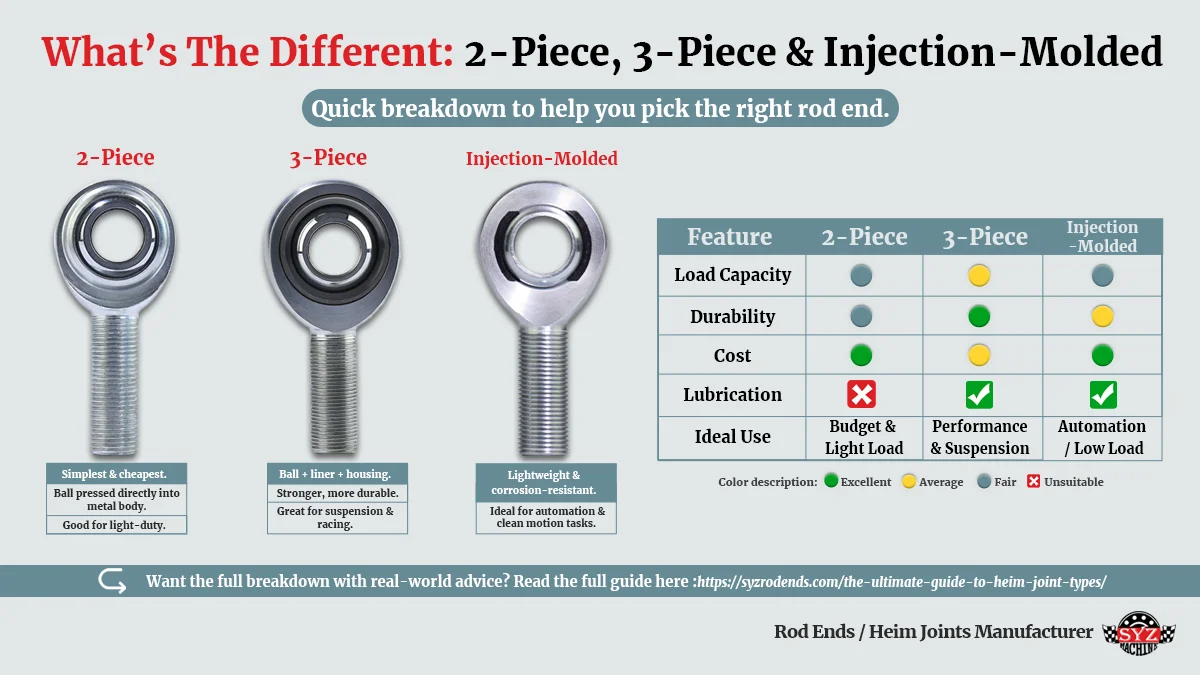

Comparaison détaillée : structure, performance et fabrication
Structure
À première vue, tous les types de rotules Heim peuvent sembler similaires — mais leur constitution interne raconte une autre histoire.
| Type | Structure principale | Revêtement/Chemin de roulement | Corps |
|---|---|---|---|
| Deux pièces | Bille + corps | Aucun | Le corps métallique sert de chemin de roulement |
| Trois pièces | Bille + chemin de roulement + corps | PTFE, bronze ou nylon | Acier chromoly, acier au carbone, acier inoxydable, aluminium |
| Moulée par injection | Bille + chemin injecté + corps | Nylon renforcé au PTFE | Acier chromoly, acier au carbone, acier inoxydable, aluminium |
- Pour commencer, les rotules à deux pièces sont les plus simples — simplement une bille enfoncée directement dans un corps métallique.
- En comparaison, les rotules à trois pièces insèrent un revêtement dédié (chemin de roulement) entre la bille et le corps, améliorant le mouvement et la durée de vie.
- Quant aux rotules moulées par injection, elles suivent la même architecture mais forment le revêtement à partir de matériaux moulés.
Alors oui, la version moulée par injection est techniquement une rotule à trois pièces — mais comme elle est fabriquée si différemment, la plupart des ingénieurs la traitent comme une classe à part.
Performance
Côté performance, les différences vont bien au-delà de la structure.
| Type | Capacité de charge | Frottement | Durée de vie | Bruit/Vibration |
|---|---|---|---|---|
| Deux pièces | Faible à moyenne | Élevé (métal-métal) | Plus courte | Modéré à élevé |
| Trois pièces | Moyenne à élevée | Faible (avec revêtement) | Longue | Bruit réduit |
| Moulée par injection | Faible à moyenne | Faible | Modérée | Silencieuse, mais moins stable sous contrainte |
- Les rotules à deux pièces sont parfaites pour les montages statiques ou à faible mouvement, mais le frottement et l’usure s’accumulent rapidement.
- En revanche, les conceptions à trois pièces excellent en charge — ce sont les plus durables et stables lors des articulations à haute fréquence.
- Pour les mouvements moins contraignants, les versions moulées par injection gèrent bien l’articulation, mais elles ne sont pas faites pour les travaux à fort impact.
Si vous cherchez un mouvement silencieux, fluide et propre — choisissez le moulage. Si vous cherchez robustesse et longévité — choisissez le trois pièces.
Fabrication
Comprendre comment chaque type de rotule Heim est fabriqué éclaire son prix, sa performance et ses limites.
| Type | Procédé de fabrication | Coût | Personnalisabilité |
|---|---|---|---|
| Deux pièces | Usinage + emmanchement à façon | Faible | Faible |
| Trois pièces | Usinage de précision + insertion du chemin de roulement | Moyen à élevé | Élevée |
| Moulée par injection | Polymère injecté dans un corps métallique | Faible (production de masse) | Moyenne (selon l’outillage) |
- Pour le dire simplement, les rotules à deux pièces sont bon marché et faciles à produire en grande quantité, mais elles manquent de flexibilité de conception.
- En comparaison, les rotules à trois pièces exigent plus de temps et de précision, mais vous gardez un contrôle total sur la précharge, le matériau du revêtement et l’ajustement.
- En conséquence, les rotules moulées par injection gagnent sur le coût unitaire—surtout quand vous augmentez la production — mais l’outillage représente un investissement initial plus lourd.
Comment sélectionner les types de rotules Heim selon les applications ?
Tout-terrain et motos
Les montages tout-terrain subissent des articulations brutales, des impacts soudains et des environnements sales. Les liaisons de suspension et les bras de commande exigent absolument des rotules Heim à trois pièces, idéalement à revêtement PTFE ou même étanches. Évitez tout ce qui est plastique ou sans revêtement — le gravier et les vibrations les détruiront en un rien de temps.
Automobile et course
Pour les châssis de course, les liaisons de direction et les barres stabilisatrices, la précision et le jeu minimal sont essentiels. Utilisez des rotules à trois pièces préchargées avec des corps haute résistance comme la chromoly. Sur des points non critiques (ex. supports de câbles), des rotules à deux pièces peuvent suffire — mais jamais dans des trajectoires de charge à haute vitesse.
Machines agricoles
Les rotules en applications agricoles affrontent la boue, les vibrations et une maintenance irrégulière. Utilisez des rotules à trois pièces pour les bras mobiles ou pivotants, idéalement avec graisseurs ou chemins en bronze. Les rotules Heim à deux pièces peuvent servir sur des tiges d’accélérateur ou de réglage, mais pas sur des pivots structurels.
Automatisation industrielle
L’automatisation offre aux bras et montages d’importants atouts sous forme de rotules moulées par injection : silence, souplesse et résistance à la corrosion. Mais pour les axes à fort cycle ou lorsque la précharge précise compte, les rotules Heim à trois pièces à chemins en PTFE offrent une meilleure répétabilité et stabilité dans le temps.
Engins lourds
Pensez aux pelles hydrauliques et grues : charges de choc élevées, articulations fréquentes et conditions rudes. Les rotules Heim à trois pièces à chemins métal-métal (comme le cuivre ou le PTFE) résistent le mieux. Les rotules à deux pièces se déformeront ou se desserreront sous les chocs répétés — à éviter ici.
Aérospatial
Dans les applications aérospatiales, le poids compte, mais la précision aussi. Les rotules Heim à trois pièces à corps légers et chemins en PTFE y dominent. Dans les zones hors charge, des versions moulées par injection voire des rotules composites peuvent être acceptables, mais validez toujours selon les normes applicables.
Robotique et équipements de précision
Dans le domaine de la robotique, l’articulation haute fréquence à faible charge est le terrain où brillent les rotules moulées par injection. Leur mouvement silencieux et leur faible poids conviennent aux effecteurs terminaux, cardans de capteurs et tendeurs. Quand le mouvement répétable est critique, optez pour des rotules à trois pièces à faible frottement.
Marin et offshore
En milieu marin, le sel est l’ennemi. Utilisez des rotules à trois pièces en acier inoxydable avec revêtements étanches ou autolubrifiants. Évitez les rotules à deux pièces en acier au carbone — elles gripperont ou rouilleront vite. Sur les liaisons non structurelles, les rotules moulées par injection avec plastiques résistants aux UV peuvent bien convenir.
Mines et énergie
Attendez-vous à des poussières abrasives, des pics de charge lourds et des fenêtres de maintenance minimales. Choisissez des rotules à trois pièces à chemins renforcés, orifices de graissage et revêtements protecteurs. Les environnements miniers et énergétiques broient les rotules plastiques — les types moulés par injection ne conviennent pas ici.
Autres façons de classer les rotules Heim
Bien que les catégories deux pièces, trois pièces et moulées par injection couvrent la plupart des cas, l’ingénierie réelle exige souvent des caractéristiques plus spécifiques. Selon votre application, des facteurs comme la maintenabilité, la résistance à la corrosion, la capacité de charge angulaire ou le gain de poids peuvent peser.
Voici neuf autres façons de classer les rotules Heim — chacune avec ses propres avantages dans le bon contexte.
| Type | Structure et matériaux | Caractéristiques clés | Applications typiques |
|---|---|---|---|
| Monobloc (rotule massive) | Bille et corps usinés ou forgés d’une seule pièce | Extrêmement robuste, sans joint, rigidité élevée | Aérospatial, militaire, mécanismes crash-safe |
| Quatre pièces | Bille + 2 chemins + corps | Mieux répartit la charge, adapté aux chocs lourds | Bras industriels, articulations minières |
| Autolubrifiante | Trois pièces avec chemin en PTFE ou imprégné d’huile | Sans maintenance, mouvement fluide | Robotique, agroalimentaire |
| Contact oblique | Chemin ou bille excentrés pour supporter des charges angulaires | Supporte charges radiales et axiales | Arbres de direction, pivots de suspension |
| Rotule révisable | Corps, bille sphérique, bagues, rondelle et anneau élastique séparés. | Totalement réparable et personnalisable ; on remplace les pièces usées au lieu de toute la rotule ; durée de vie allongée. | Course tout-terrain, suspensions haute performance, liaisons de direction lourdes |
| Rotule à roulement à billes | Bille intégrant un roulement de précision | Rotation à haute vitesse, sensation ultra-fluide | Liaisons d’accélérateur, bras de commande en motorsport |
| Rotule Heim étanche | Rotule standard avec joint anti-poussière/eau intégré | Protège de la saleté et de l’eau, durée de vie allongée | Véhicules tout-terrain, applications marines |
| Rotule graissable | Corps avec orifice et canal de graissage | Adaptée aux environnements sales/lourds | Agriculture, construction, mines |
| Métal-métal | Bille et chemin métalliques, sans revêtement | Rigidité maximale, moins de jeu, peut être reserrée | Course, bras pivotants fortement chargés |
| Rotule Heim soudable | Corps à base prête à souder, sans filetage | Se soude directement à la structure | Fabrication sur mesure, pattes de suspension |
| Rotule Heim composite | Réalisée en fibre de carbone ou polymère haute résistance | Légère, résistante à la corrosion | Drones, robotique légère, salles blanches |
Bien choisir : sélectionner la rotule Heim parfaite
Vous l’avez désormais compris : tous les types de rotules Heim ne se valent pas. Que vous optiez pour une rotule basique à deux pièces pour une liaison d’accélérateur, une rotule Heim à trois pièces renforcée pour la suspension ou une rotule légère moulée par injection pour un bras robotisé — chaque type a un rôle clair à jouer.
Au bout du compte, comprendre la structure, la performance et l’adéquation à l’application ne se résume pas aux fiches techniques : il s’agit de faire le bon choix pour votre réalisation précise. Ainsi, la prochaine fois que vous parcourrez des catalogues ou parlerez à un fournisseur, vous saurez exactement quoi rechercher — et pourquoi c’est important.
Si vous ne savez toujours pas quels types de rotules Heim correspondent à vos cas d’usage, n’hésitez pas à nous contacter. La bonne rotule n’améliore pas seulement la performance — elle fait gagner du temps, de l’argent et bien des soucis.
Choisir entre deux pièces, trois pièces ou moulé par injection n’est qu’une étape. Pour découvrir le processus complet de sélection des rotules Heim, explorez notre Guide d’achat pour grossistes.
