Lorsque l’on travaille avec des rotules, un paramètre est souvent négligé : le couple. Il définit l’effort nécessaire pour faire pivoter la bille sphérique dans le logement — et cela impacte directement la capacité de charge, la durée de vie et la précision de manipulation. Dans ce guide, nous expliquons ce qu’est réellement le couple d’une rotule, détaillons les trois classes de couple (F1, F2, F3), montrons comment le couple est mesuré et ajusté, et discutons de pourquoi il évolue avec le temps en usage réel.

Qu’est-ce exactement que le couple de rotation d’une rotule ?

Rod end bearing showing the ball that can rotate inside the housing to illustrate rotational torque

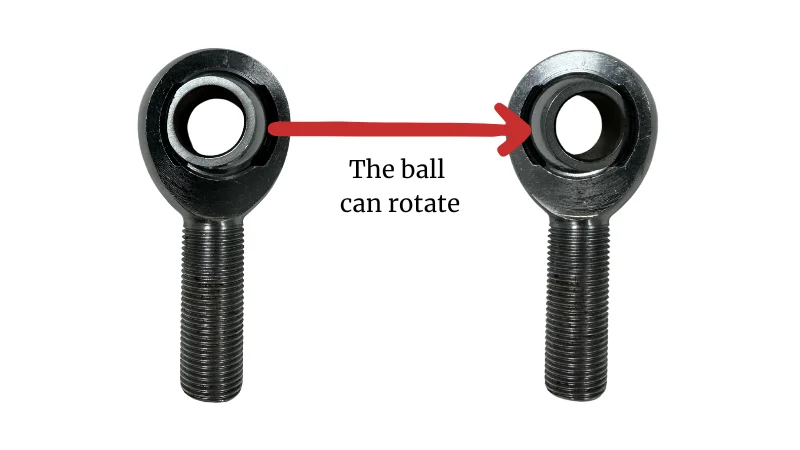

La bille à lintérieur dune rotule peut tourner et la résistance à ce mouvement est ce que nous appelons le couple

À la base, le couple d’une rotule — également appelé couple de décollement ou de démarrage — est la force nécessaire pour faire bouger la bille dans son siège sphérique. La bille doit pivoter en douceur tout en étant fermement maintenue par le logement, et cette résistance est ce que nous mesurons.

Pourquoi est-ce important ?

Parce que le couple détermine le comportement d’une rotule :

  • Couple élevé les articulations résistent au mouvement, maintiennent l’alignement sous charge mais rendent le réglage plus difficile.
  • Couple faible les articulations bougent librement, améliorant la réactivité mais s’usant plus vite.

Le couple d’usine est défini par la précontrainte entre la bille et la piste, le choix des matériaux (acier contre revêtements PTFE) et la lubrification. Une fois définie, la classe de couple (F1, F2 ou F3) offre aux ingénieurs une référence claire pour la sélection.

Considérez cela comme la « sensation » de l’articulation : certaines sont volontairement rigides, d’autres tournent avec facilité. Le bon choix dépend de l’application — les suspensions de course peuvent avoir besoin de stabilité, tandis que l’automatisation préfère un mouvement fluide.

Trois niveaux de couple courants dans les rotules

Si vous avez déjà essayé de faire tourner la bille d’une rotule à mains nues, vous avez peut-être remarqué qu’elle semble parfois complètement bloquée et qu’elle tourne librement à d’autres moments. Cette différence n’est pas due au hasard : elle est liée à la classe de couple de la pièce. La plupart des rotules se répartissent en trois niveaux pratiques : F1, F2 et F3. Chaque niveau correspond à une plage différente de couple de démarrage (ou de couple de décollement), et chacun a sa place dans la conception mécanique.

Couple de classe F1 (6–24 lbf)

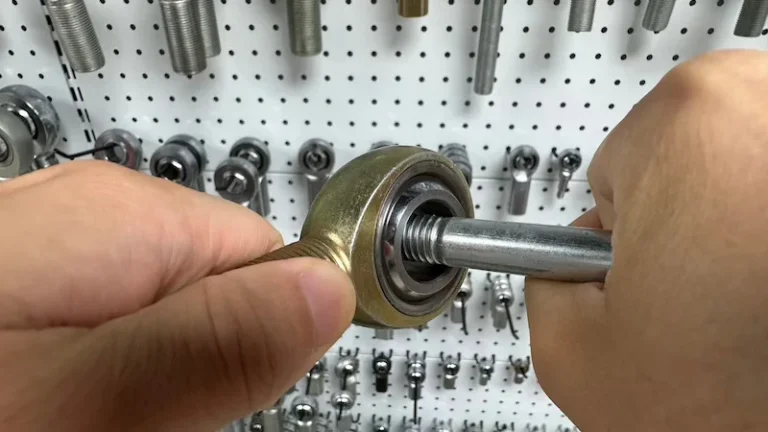

Demonstration of F1 torque rod end where a person uses a lever bar to rotate the ball due to very high resistance
Classe de couple F1 la bille ne peut pas être tournée à la main et nécessite un levier pour bouger

F1 est le poids lourd du groupe. Avec un couple de démarrage compris entre 6 et 24 livres, ces rotules sont extrêmement rigides. En fait, on ne peut généralement pas tourner la bille à la main ; il vous faudra un levier ou une barre pour vous aider.

Pourquoi faire une articulation aussi serrée ?

Parce que le couple F1 est idéal pour les environnements à fortes charges et fortes contraintes. Pensez aux voitures de course qui ont besoin d’un contrôle maximal de la géométrie de suspension, ou aux machines lourdes où tout jeu pourrait provoquer une usure catastrophique. La résistance plus élevée aide à maintenir l’alignement dans des conditions extrêmes, même si elle sacrifie une certaine facilité de réglage.

En résumé : le couple F1 rime avec stabilité et durabilité sous charge, mais n’espérez pas un mouvement sans effort.

Couple de classe F2 (2–6 lbf)

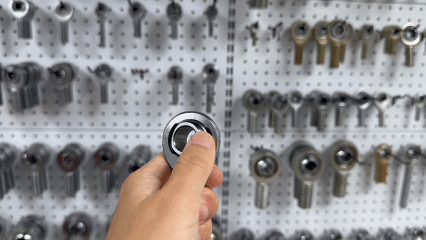

GIF of a rod end where the ball is rotated with the thumb, showing noticeable resistance typical of F2 torque level
Classe de couple F2 la bille peut être déplacée à la main mais vous sentez une nette résistance

Le F2 se situe confortablement au milieu. Avec environ 2 à 6 livres de couple de démarrage, on peut tourner la bille à la main — mais on sent clairement la résistance. Cet équilibre fait des rotules F2 l’une des catégories les plus utilisées, aussi bien en machines légères qu’en installations industrielles.

Pourquoi ? Parce qu’elles réalisent le compromis parfait :

  • Assez de couple pour rester stable sous des charges modérées.
  • Résistance assez faible pour une manipulation plus facile et des réglages plus rapides.

Si vous travaillez en automatisation générale, en équipements légers ou en systèmes mécaniques modérés, le couple F2 atteint souvent le point optimal.

Couple de classe F3 (0–1 lbf)

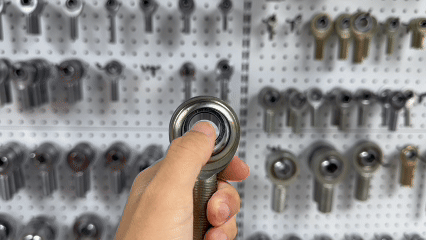

GIF of a rod end where the ball rotates very smoothly with the thumb, showing minimal resistance typical of F3 torque level
Classe de couple F3 la bille tourne librement avec presque aucune résistance

À l’extrémité opposée du spectre se trouve le F3. Avec presque aucune résistance (0 à 1 livre), ces rotules tournent sans effort. Vous pouvez faire pivoter la bille d’un seul doigt, et cela semble presque sans friction.

Cela ne les rend pas faibles — cela signifie simplement qu’elles sont conçues pour la sensibilité et la réactivité plutôt que pour la force brute. Applications : appareils légers, instruments de précision et situations où l’articulation doit bouger librement avec un minimum d’effort.

Bien sûr, la contrepartie est la durabilité sous fortes contraintes. Une rotule F3 ne durera pas longtemps dans une suspension de course à forte charge, mais dans son environnement approprié, elle est imbattable pour un mouvement fluide.

Comparaison rapide des classes de couple

Éditer
Classe de couplePlage de couple de démarrageRessentiApplications typiques
F16–24 lbfImpossible de tourner à la main ; nécessite un levierVoitures modifiées, suspensions de course, équipements lourds
F22–6 lbfPivoter à la main avec une résistance notableÉquipements légers, machines industrielles, systèmes d’automatisation
F30–1 lbfTourne librement avec presque aucune résistanceInstruments de précision, appareils légers, mécanismes réactifs

Comment mesurer le couple ?

Ici, nous utilisons un palier sphérique muni d’un dispositif d’essai de couple pour illustrer le principe. Les mêmes étapes s’appliquent pour tester les rotules.

Étape 1 — Fixer la configuration

Mounting a spherical bearing onto a steel rod fixed in a vise for torque measurement

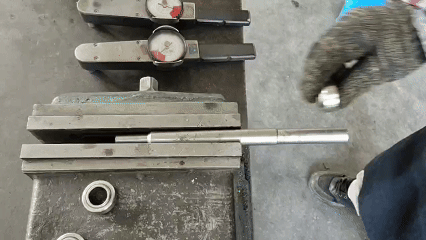

Étape 1 Monter le palier sphérique sur une tige serrée dans un étau

Serrez une tige en acier dans un étau et montez le palier dessus. Ainsi, l’ensemble reste bien stable.

Étape 2 — Fixer le dispositif

Placing a torque testing fixture with hex head on the outer race of a spherical bearing
Étape 2 Fixer le dispositif dessai de couple sur la bague extérieure

Un dispositif d’essai de couple est placé sur la bague extérieure du palier. Ce dispositif comporte une tête hexagonale qui sert de point d’entraînement.

Étape 3 — Engager l’appareil de mesure

Engaging a dial torque gauge by sliding its hex socket onto the fixture’s hex head
Étape 3 Engager la clé dynamométrique à cadran sur la tête hexagonale du dispositif

La clé dynamométrique à cadran possède une douille hexagonale. Faites-la glisser sur la tête hexagonale du dispositif jusqu’à ce qu’elle s’emboîte parfaitement.

Étape 4 — Appliquer le couple

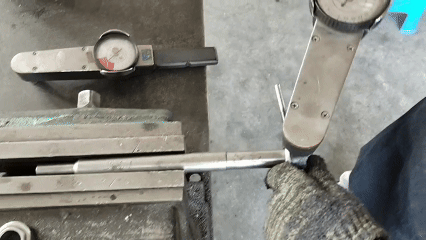

Turning the torque gauge handle to one side while the dial shows the breakaway torque
Étape 4 Tourner la clé dynamométrique en douceur dun côté

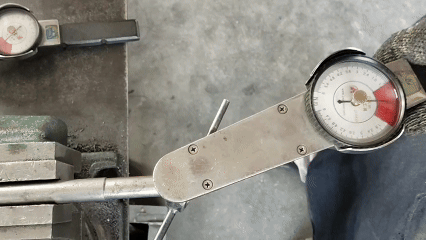

Turning the torque gauge handle to the opposite side to measure torque in reverse direction
Tournez la clé dynamométrique de lautre côté

Tournez la poignée de la clé en douceur. Gardez un mouvement régulier et évitez les à-coups.

Étape 5 — Lire la valeur

Quand la bille commence à tourner, notez la lecture. C’est le couple de décollement. Comparez-le aux plages F1, F2 ou F3.

Comment régler les niveaux de couple ?

Factory press machine adjusting rod end torque levels to F1, F2, and F3 by applying controlled pressure on the outer ring
Presse dusine réglant des rotules sur les niveaux de couple F1 F2 ou F3

En usine, les rotules sont réglées sur leur classe de couple — F1, F2 ou F3 — à l’aide d’une presse spéciale. Le procédé applique une pression contrôlée sur la bague extérieure de l’articulation, en augmentant ou en réduisant la précontrainte de la bille jusqu’à ce que le couple corresponde à la plage requise.

Ce réglage garantit que chaque rotule expédiée respecte son niveau de couple spécifié, offrant aux acheteurs une performance F1, F2 ou F3 constante dès la sortie du carton.

Les niveaux de couple évoluent-ils avec le temps ?

Soyons honnêtes : oui !

Aussi soigneusement fabriquées soient-elles, les rotules ne gardent pas leur couple indéfiniment. Avec le temps, les pièces se rodent, la graisse sèche et les charges laissent leur marque. Résultat ? Le couple que vous ressentiez quand la pièce était neuve peut se décaler — parfois un peu, parfois beaucoup.

La lubrification s’estompe

La graisse et les revêtements ne durent pas éternellement. La chaleur, la poussière ou l’humidité peuvent les diluer ou les encrasser. Quand cela arrive, la bille glisse moins facilement et vous sentez l’articulation plus serrée. Si la lubrification disparaît complètement, le frottement peut vite grimper en flèche.

Les surfaces s’usent

À chaque mouvement, la bille et le logement se frottent l’un contre l’autre. Au début, elles peuvent même se « roder » légèrement à mesure que les surfaces se polissent. Mais après un long usage, rayures, bosses ou même une légère rouille peuvent apparaître. Ces petits changements augmentent la résistance et donnent à l’articulation une rigidité supérieure à celle d’une pièce neuve.

Désalignement et charge

Si la rotule n’est pas parfaitement alignée ou si l’arbre se plie sous une lourde charge, la bille ne suit plus sa trajectoire fluide. Cette pression inégale crée une résistance supplémentaire. C’est un peu comme rouler avec un parallélisme déréglé : tout semble plus dur que nécessaire.

Variations de température

Le froid peut rendre une articulation collante ; une forte chaleur peut fluidifier la graisse et modifier la façon dont la bille se loge dans le boîtier. Dans les deux cas, le couple n’aura plus la même sensation qu’à température ambiante.

La précontrainte se tasse

Les rotules doivent leur classe de couple (F1, F2 ou F3) à la façon dont la bille est serrée dans le logement. Avec le temps, ce serrage peut se relâcher un peu. Une rotule F1 garde peut-être son « couple élevé », mais après un long usage, elle peut sembler plus proche d’une F2.

Les ingénieurs relient souvent cette évolution au comportement de la précontrainte, qui peut dans certains cas être estimée via le couple de frottement. La NASA décrit même des méthodes indirectes d’évaluation de la précontrainte via le couple de frottement dans ses normes de fixation.

Les niveaux de couple évoluent avec l’usage, mais pas comme un interrupteur qu’on bascule. C’est une dérive lente causée par l’usure, la lubrification et les conditions réelles. Si la précision du couple est critique dans votre application, le mieux est de contrôler régulièrement vos rotules et de les remplacer avant que cette évolution ne devienne un problème.

Structure spéciale : les rotules combinées réglables

Jusqu’ici, nous avons considéré les classes de couple (F1, F2, F3) comme figées en usine — et pour la plupart des rotules, c’est le cas. Mais un concept fait exception : la rotule reconstructible.

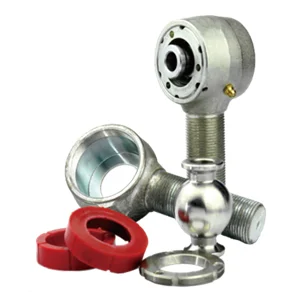

Exploded view of a rebuildable heim joint showing separated components including housing, spherical bearing, liner, snap ring, and dust shield

Au lieu de vous imposer un niveau de couple fixe, ce type vous permet d’ajuster finement la résistance en serrant ou en desserrant le logement extérieur. Avec le bon outil, vous pouvez ajouter de la précontrainte pour une sensation plus ferme (proche de F1) ou la réduire pour un mouvement plus souple et plus libre (plutôt F3). Autrement dit, une seule pièce peut couvrir toute la plage de couple.

En quoi est-ce utile ?

  • Flexibilité sur le terrain : pilotes, préparateurs et mécaniciens peuvent ajuster le couple sur place au lieu de changer de pièces.
  • Prototypage : les ingénieurs peuvent tester différents réglages de couple pendant le développement sans commander plusieurs échantillons.
  • Durée de vie prolongée : le couple dérive naturellement avec le temps ; il suffit de resserrer ou de desserrer l’articulation pour la ramener dans sa plage.

L’inconvénient ?

Les rotules réglables sont généralement plus chères et exigent une manipulation soigneuse. Serrez-les trop fort et vous userez l’articulation prématurément. Laissez-les trop libres et vous risquez de perdre en stabilité. Mais pour les projets où le couple compte vraiment, disposer de cette molette de réglage est un énorme avantage. Cet équilibre entre serrage et usure rappelle celui des assemblages boulonnés, où le couple joue un rôle clé pour la sécurité et la longévité. Pour référence, voir les critères de conception du couple de serrage des fixations.

Conclusion

Le couple n’est peut-être pas la caractéristique la plus spectaculaire d’une fiche technique, mais c’est l’une des plus importantes. Savoir comment fonctionne le couple d’une rotule — et comment il varie entre F1, F2 et F3 — vous aide à choisir la bonne pièce pour votre montage, que vous vous approvisionniez pour des machines industrielles ou que vous régliez une suspension de course. Et si vous avez besoin de plus de flexibilité, les conceptions réglables vous donnent le contrôle du couple au lieu de le laisser décidé en usine.

En résumé : ne négligez pas le couple. Le juste équilibre entre résistance et liberté fait d’une rotule une pièce fiable, réactive et durable.
