Une tête de préhension fonctionnant à pleine vitesse de production ne ménage pas les rotules. À 50 000 composants par heure — un débit moyen standard pour les équipements modernes d’assemblage SMT — les biellettes reliant les actionneurs aux têtes de buse, les bras de préhenseurs aux sorties de servomoteurs et les aiguillages de convoyeur aux arbres d’entraînement oscillent des milliers de fois par poste. Les rotules de ces biellettes changent de direction, absorbent les charges d’inertie et maintiennent la précision de positionnement à chaque fraction de seconde. La plupart des rotules standard de catalogue ne sont pas conçues pour ce régime. Celles qui le sont présentent des caractéristiques spécifiques — et savoir quelles caractéristiques comptent, et pourquoi, est ce qui distingue une biellette qui fonctionne proprement pendant deux ans d’une qui développe du jeu en trois mois et commence à coûter des cartes rebutées et des arrêts non planifiés.
Pourquoi le pick-and-place est l’un des cycles de service les plus difficiles pour une rotule
On qualifie volontiers le pick-and-place d’application « légère » parce que les charges paraissent faibles. Une buse qui saisit une résistance 0402 ne déplace pas un essieu de voiture. Mais l’amplitude de charge n’est qu’une variable — et dans cette application, c’est celle qui compte le moins. Ce qui rend le pick-and-place haute vitesse réellement difficile pour une rotule, c’est la combinaison de trois facteurs qui apparaissent rarement ensemble.
Fréquence de cycle élevée
Une machine fonctionnant à 50 000 CPH exécute près de 14 cycles de pick-and-place par seconde. De nombreuses biellettes oscillent à chaque cycle, soit plus de 800 changements de direction par minute. Sur une journée de production à trois postes, cela représente plus de 1,2 million d’événements d’oscillation. Les rotules lisses acier sur acier conventionnelles dépendent d’un film lubrifiant qui a besoin de temps pour se reconstituer après chaque oscillation. À ces fréquences, ce temps n’existe pas.
Accélération élevée, pas seulement vitesse élevée
Les têtes de pick-and-place se déplacent à des vitesses supérieures à 2 m/s, mais ce sont les phases d’accélération et de décélération qui produisent les vraies charges. Les données publiées sur les actionneurs linéaires à entraînement direct de SMAC Corporation pour l’assemblage de PCB montrent des masses mobiles de seulement 95 grammes (contre 320 grammes dans les conceptions anciennes), précisément pour réduire les forces d’inertie sur les composants mécaniques connectés. À 2G–5G d’accélération — courant dans les portiques rapides — une tête complète de 0,5 à 2 kg génère des charges instantanées de 10 à 100 N par cycle. Ces chiffres se répètent plus d’un million de fois par poste. Les forces ne sont pas énormes en soi. C’est l’accumulation qui l’est.
Jeu admissible quasi nul
Une buse SMT doit placer des composants avec une répétabilité de ±0,05 mm ou mieux. Tout jeu dû à l’usure dans une rotule se traduit directement par une erreur de placement. Un roulement qui développe ne serait-ce que 0,1 mm de jeu interne par usure n’est plus acceptable, et remplacer une rotule enfouie dans une tête assemblée en pleine production n’est jamais rapide.
Cette combinaison — haute fréquence, charge d’accélération élevée et tolérance quasi nulle à l’augmentation du jeu — définit ce que la rotule doit être.
Matériau de la bague : là où se joue réellement le choix
La bague de la rotule lisse — le matériau situé entre la bille et la piste — est le choix le plus déterminant dans une rotule pour cette application. Il détermine le niveau de frottement, l’intervalle de maintenance, la vitesse d’usure et la capacité du roulement à survivre à l’oscillation haute fréquence.
Acier sur acier (lubrifié)
La configuration par défaut de la plupart des rotules de catalogue. Elles exigent une relubrification périodique pour maintenir le film protecteur entre les surfaces de glissement. À haute fréquence d’oscillation, le film lubrifiant est déplacé en permanence et a besoin de temps et de mouvement pour se redistribuer. En régime à cycles élevés, le film se dégrade plus vite qu’il ne se reconstitue — contact métal-métal accéléré, usure accélérée. L’acier sur acier convient aux applications à oscillation lente et aux articulations en rotation. Ce n’est pas le bon choix pour des biellettes de pick-and-place oscillant à 10 Hz et plus.
Bague composite PTFE.
Le bon choix pour la plupart des applications de pick-and-place haute vitesse. Les bagues composites PTFE (polytétrafluoroéthylène) — généralement une couche tissée ou collée contenant des fibres de PTFE — sont autolubrifiantes. Elles ne dépendent pas d’un film fluide. Le PTFE transfère un microscopique film sec sur la surface de la bille à chaque cycle d’oscillation, et ce film persiste quelle que soit la fréquence. Des fabricants comme Aurora Bearing (désormais partie de Timken) et ASKUBAL produisent des rotules à bague PTFE homologuées pour un service d’oscillation continue et un fonctionnement sans maintenance, avec des plages de température d’environ −54 °C à +163 °C (−65 °F à +325 °F).
Le compromis : les bagues composites PTFE ont une capacité de charge inférieure à celle de l’acier sur acier sous charges lourdes. Pour des biellettes de pick-and-place — charges modérées, haute fréquence — ce n’est pas un facteur limitant. La rotule lisse IKO GE10EC (alésage de 10 mm, bague composite PTFE) constitue une référence utile : le suffixe « EC » désigne précisément la version sans maintenance. À noter, car la GE10E sans suffixe est en acier sur acier et exige un graissage manuel — une erreur de catalogue facile quand on commande des pièces de rechange sous pression.
Bagues en bronze ou en métal fritté.
Un compromis intermédiaire pour les applications où les charges dépassent ce que le PTFE supporte mais où les fréquences d’oscillation sont trop élevées pour l’acier sur acier. Moins courant spécifiquement en pick-and-place haute vitesse.
Sélection de la bague pour le pick-and-place, en simplifié :
- Oscillation haute fréquence (au-dessus de ~5 Hz), charge légère à modérée : bague composite PTFE
- Basse fréquence, charge de choc lourde : bague en bronze ou acier sur acier avec un programme de lubrification
- Rotation et oscillation mixtes : type de rotule à rouleaux à aiguilles ou à roulement à billes
- Salle blanche ou environnement alimentaire : corps en acier inoxydable à bague PTFE
Matériau du corps et poids : le problème de l’inertie

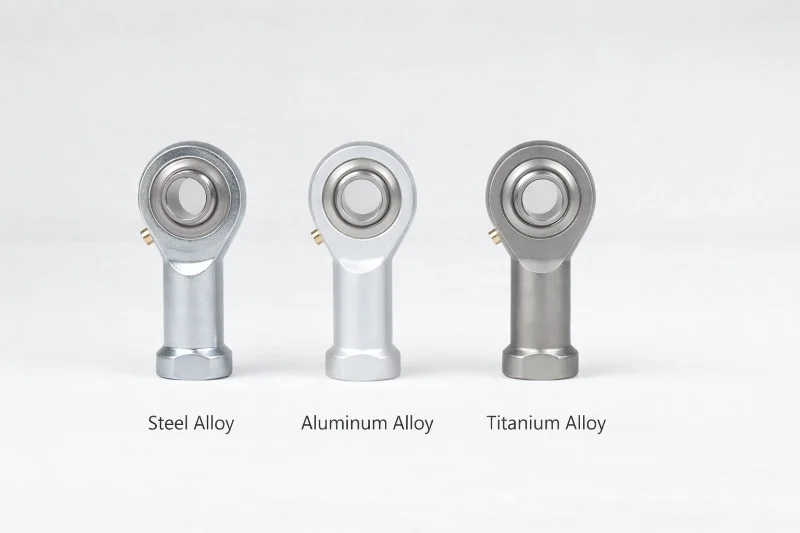

Dans un système rapide, chaque gramme dans une biellette en mouvement est un gramme accéléré et décéléré des milliers de fois par poste. Le matériau du corps d’une rotule n’est pas qu’une décision structurelle — il conditionne directement l’effort du servomoteur et la charge d’inertie que l’articulation absorbe à chaque changement de direction.
Les rotules en acier conviennent aux applications à fortes charges où le poids n’est pas une contrainte. Les corps en acier chrome-molybdène (4130 ou 4140) offrent des limites d’élasticité de 415 à 655 MPa selon la trempe, avec une bonne résistance à la fatigue. En pick-and-place, on trouve des rotules acier dans les systèmes plus lents et dans les biellettes structurelles de châssis, où les cadences sont plus faibles et les charges plus importantes.
Les rotules en aluminium — généralement 6061-T6 ou 7075-T6 — sont le choix courant des biellettes d’automatisation rapide, car le poids compte. Le 6061-T6 a une densité de 2,70 g/cm³ contre environ 7,85 g/cm³ pour l’acier, soit une réduction de poids d’environ 65 %. Une rotule acier de 45 grammes remplacée par un équivalent 6061-T6 de 16 grammes économise 29 grammes. À 5G d’accélération, cette différence de 29 grammes réduit la charge d’inertie sur l’actionneur amont d’environ 1,4 N. À chaque cycle, à chaque biellette de la tête, à chaque poste — ces chiffres s’accumulent en différences réelles de dimensionnement moteur, d’échauffement et de plafond de débit du système.
Le 7075-T6 offre une limite d’élasticité supérieure (503 MPa contre 276 MPa pour le 6061-T6) moyennant un léger surpoids. Pour les biellettes dont le corps subit des moments de flexion importants — et pas seulement des charges axiales et radiales sur la rotule lisse — le 7075-T6 s’impose. Pour des biellettes plus légères avec des chemins de charge bien guidés, le 6061-T6 suffit et s’usine plus facilement.
Les corps en titane apparaissent dans le pick-and-place aérospatial et la manutention de semi-conducteurs, où la réduction extrême de poids et la résistance à la corrosion sont toutes deux non négociables. Le coût matière est de 3 à 5 fois celui de l’aluminium. La plupart des applications d’automatisation industrielle n’en ont pas besoin.
Classe de précision et jeu interne : la question de la chaîne de tolérances
Les rotules existent en qualité standard et en classe de précision. En application statique ou à faible cyclicité, la différence est rarement déterminante. En pick-and-place haute vitesse, elle l’est presque toujours.
Les rotules de qualité standard présentent des jeux radiaux internes qui autorisent un jeu mesurable entre bille et piste. Pour une rotule lisse d’alésage 10 mm à jeu normal, on parle typiquement de 0,032 à 0,068 mm selon l’ISO 12240-1 — faible à l’échelle courante, mais significatif dans une biellette qui inverse sa direction un million de fois par mois. Dans une biellette oscillante, chaque changement de direction transforme le jeu en événement de contact à l’impact. À haute fréquence, ces micro-impacts accélèrent l’usure de la bague et créent une erreur de positionnement qui s’accumule sur la vie du roulement.
Les rotules de haute classe de précision — celles qui spécifient un jeu radial réduit ou des séries de précision désignées par le fabricant — présentent des tolérances plus serrées sur la sphéricité de la bille et la conformité de la piste, d’où un jeu initial inférieur à 0,020 mm. Certaines conceptions sont livrées précontraintes avec un jeu interne nominal nul. Cela réduit directement l’erreur de positionnement due au jeu dans la biellette.
Pour toute biellette où la répétabilité de position est une exigence de conception — ce qui est le cas de toutes les applications de pick-and-place — les rotules de classe de précision ne sont pas optionnelles. La prime de coût par rapport à la qualité standard est typiquement de 30 à 60 %. Cela paraît beaucoup jusqu’à ce qu’on chiffre un lot de cartes rebutées ou une intervention de maintenance non planifiée.
Un point à vérifier sur la fiche technique du fabricant : l’angle de désalignement. Les rotules standard admettent ±7° à ±15° de désalignement angulaire selon la conception. Les biellettes de pick-and-place dépassent rarement ±5°, ce paramètre n’est donc généralement pas un goulot — mais le confirmer évite de commander la mauvaise géométrie interne pour un support encombré.
Résistance à la corrosion et compatibilité environnementale
Les équipements de pick-and-place fonctionnent dans des environnements allant des ateliers standards aux salles blanches et aux zones de revêtement en conformité où résidus de flux, solvants et humidité sont présents. Le corps de la rotule et le matériau de la bille doivent correspondre à l’endroit où vit réellement la machine.
L’acier standard (SAE 52100 ou chromoly 4130) zingué convient aux ateliers où l’humidité est maîtrisée et la contamination minimale. Le zinc assure une protection anticorrosion modérée et constitue le défaut de la plupart des rotules de catalogue en environnement peu exigeant.
Les corps en acier inoxydable (303 ou 440C) relèvent des zones de revêtement en conformité, des environnements lavés au jet et de toute application où la rotule sera exposée aux résidus de flux, au nettoyage à l’IPA ou à une humidité périodique. L’inox 440C est trempé et sert à la bille dans les configurations porteuses ; l’inox 303 est d’usinage facile et convient aux corps où l’usinabilité prime sur la dureté. Le guide de sélection des rotules de Rollon souligne un point qui mérite d’être répété : le choix de la résistance à la corrosion doit correspondre à l’exposition environnementale réelle, et non seulement à la zone d’exploitation nominale de la machine. Le local de maintenance compte aussi.
Les rotules en acier inoxydable à bague PTFE sont la configuration utilisée en manutention de semi-conducteurs, en automatisation de salles blanches et en pick-and-place pharmaceutique. Sans maintenance (aucun lubrifiant dans le roulement susceptible de contaminer l’environnement), résistantes à la corrosion et capables d’un fonctionnement soutenu à cycles élevés.
Selon la référence d’ingénierie de sélection des roulements de NHBB, une bille en cuivre-béryllium contre une piste en inox trempé constitue une autre option pour les charges oscillantes extrêmes en conditions sensibles à la contamination — une configuration spécialisée absente des catalogues standard, mais qu’il est utile de connaître si l’application l’exige.
Configuration du filetage et montage : bien définir la géométrie
La performance fonctionnelle d’une rotule en pick-and-place découle de ses organes internes — bague, classe de jeu, matériau. La configuration du filetage et la géométrie de montage déterminent si ces organes peuvent faire leur travail sans être mécaniquement compromis par la façon dont l’articulation est installée.
Filetage mâle ou filetage femelle
Dans les biellettes de pick-and-place, les rotules femelles (alésage fileté interne) sont courantes lorsque la tige ou l’arbre d’actionneur comporte un filetage extérieur usiné — typique des tiges de vérins pneumatiques, des sorties d’actionneurs linéaires et des tubes de liaison usinés sur mesure. Les rotules mâles (filetage extérieur sur le corps) se vissent dans un tube taraudé ou un raccord. Le choix est dicté par la géométrie du composant d’accouplement. Ce qui compte réellement, c’est la longueur d’engagement du filetage et la manière dont l’ensemble est bloqué.
Engagement du filetage et blocage
À plus de 10 000 cycles par jour, le desserrage par vibration est un mode de défaillance réel. Une rotule qui se desserre toute seule de son tube modifie la longueur effective de la biellette, déplace la géométrie du mécanisme et introduit une erreur de positionnement — tout cela avant même que le roulement lui-même n’ait lâché. Un engagement de filetage minimal de 1× le diamètre du filetage est l’exigence de base ; 1,5× est préférable pour les ensembles sensibles aux vibrations. Un contre-écrou ou un frein fileté de résistance moyenne devrait être une pratique standard. Résistance moyenne, pas haute — vous voudrez pouvoir entretenir l’articulation sans pistolet thermique.
Réglage de la précontrainte
Certaines biellettes de pick and place utilisent des liaisons à longueur réglable où l’engagement du filetage est volontairement variable pour régler la géométrie. Marquez la position nominale après réglage et vérifiez périodiquement. La vibration fera migrer le filetage même avec des moyens de blocage si l’ajustement n’est pas bon.
Liste de contrôle d’installation pour les rotules de pick and place :
- Confirmez que l’engagement du filetage est d’au moins 1× le diamètre, de préférence 1,5×
- Utilisez un frein fileté de résistance moyenne ou un contre-écrou — pas haute résistance
- Vérifiez que l’angle de désalignement sur toute la plage de mouvement reste dans la limite nominale
- Serrez au couple prescrit ; un serrage excessif précontraint le roulement sphérique contre le corps
- Enregistrez la date d’installation et fixez le premier intervalle d’inspection dans le planning de maintenance
Intervalle de maintenance et planification de la durée de vie
L’attrait des rotules revêtues PTFE en automatisme, c’est le fonctionnement sans maintenance — et c’est largement exact pour le roulement lui-même. Mais « roulement sans maintenance » ne signifie pas « pas de maintenance sur l’ensemble rotule ».
Ce qui met fin à la durée de vie d’une rotule revêtue PTFE dans une application à cycles élevés, c’est l’usure de la bague, pas la panne de lubrification. Les bagues composites PTFE s’usent bel et bien. La spécification à rechercher est les cycles nominaux jusqu’à la limite d’usure ou la profondeur d’usure admissible — typiquement 0,005″ (0,127 mm) selon les données publiées de NHBB pour les composites autolubrifiants. Certains fabricants fournissent des estimations de durée de vie en cycles pour des conditions de charge précises ; d’autres fournissent des capacités de charge statique et dynamique qui alimentent un modèle de durée de vie L10 calculée.
Les machines de pick and place à haute vitesse fonctionnant en trois postes devraient suivre un programme d’inspection ou de remplacement planifié, et non conditionnel. Quand le jeu devient perceptible en fonctionnement, le roulement contribue déjà depuis un certain temps à la dérive de placement. Un premier intervalle d’inspection raisonnable pour des rotules revêtues PTFE dans une biellette typique de pick and place à charges modérées est de 12 mois ou 10 millions de cycles, le premier échéant. Les intervalles réels dépendent de la charge, de la vitesse et du produit.
Un facteur qui prolonge nettement la durée de vie : l’ajustement correct alésage-axe à l’installation. Un alésage trop petit — trop serré sur l’axe de fourchette — précontraint le roulement de manière à accélérer l’usure de la bague. Un alésage trop grand laisse l’axe se balancer pendant l’oscillation, concentrant l’usure sur les bords de contact. L’axe doit glisser avec une pression manuelle modérée : ni blocage, ni jeu latéral. Cette vérification prend trente secondes avant la mise en production et peut ajouter des mois à la vie du roulement.
Choisir et spécifier : un résumé pratique
Pour les ingénieurs qui spécifient des rotules pour des biellettes de pick and place à haute vitesse, la séquence de décision est directe une fois les paramètres d’application définis :
- Définissez d’abord le cycle de service. Cycles par minute, direction de charge, amplitude de charge, répétabilité de positionnement requise, et si l’articulation oscille ou tourne occasionnellement. Sans ces chiffres, toute sélection est un pari.
- Choisissez la bague selon la fréquence d’oscillation. Composite PTFE pour l’oscillation à haute fréquence — environ au-delà de 2–3 Hz comme seuil. Acier sur acier uniquement pour les articulations lentes avec un programme de lubrification tenable.
- Choisissez le matériau du corps selon le budget de poids et les exigences de charge. Aluminium 6061-T6 pour la plupart des biellettes de pick and place. 7075-T6 là où le corps voit des moments de flexion significatifs. Acier là où les marges de charge exigent la résistance supérieure.
- Spécifiez un grade de précision avec jeu radial réduit. Pour toute biellette où la répétabilité est une spécification de conception — et c’est le cas de toute application de pick and place — le jeu de grade commercial ne suffit pas.
- Adaptez la résistance à la corrosion à l’environnement réel. Acier zingué sur des sols d’usine propres. Inox en présence de flux, solvants ou lavages. Inox revêtu PTFE pour salles blanches et environnements semi-conducteurs.
- Planifiez l’intervalle de service. Inspection ou remplacement planifiés, pas l’attente de la panne. Utilisez les données de capacité de charge du fabricant pour estimer la durée de vie L10 en conditions réelles de fonctionnement.
SYZ Rod Ends fournit des rotules de précision en aluminium, acier et acier inoxydable avec inserts de roulement PTFE ou acier sur acier, en filetages métriques et en pouces. Pour les applications de pick and place où les dimensions de filetage standards, les diamètres d’alésage ou les géométries de corps ne correspondent pas aux contraintes de conception, l’usinage personnalisé d’après plans spécifiques à l’application est un service standard.
