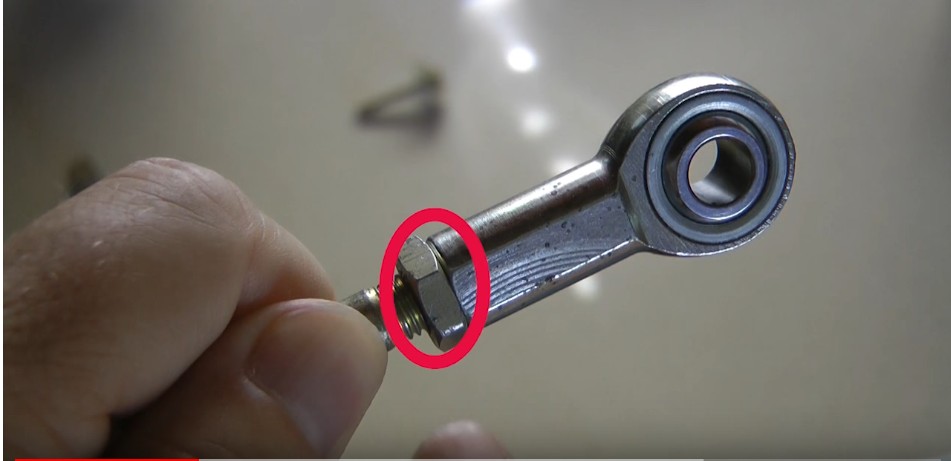

Vous êtes-vous déjà demandé pourquoi l’on trouve toujours un contre-écrou monté sur la tige filetée ? Il n’est pas là pour empêcher la tige de se dévisser du corps du roulement ; dans la plupart des montages, les points de fixation s’en chargent déjà.
Par exemple,

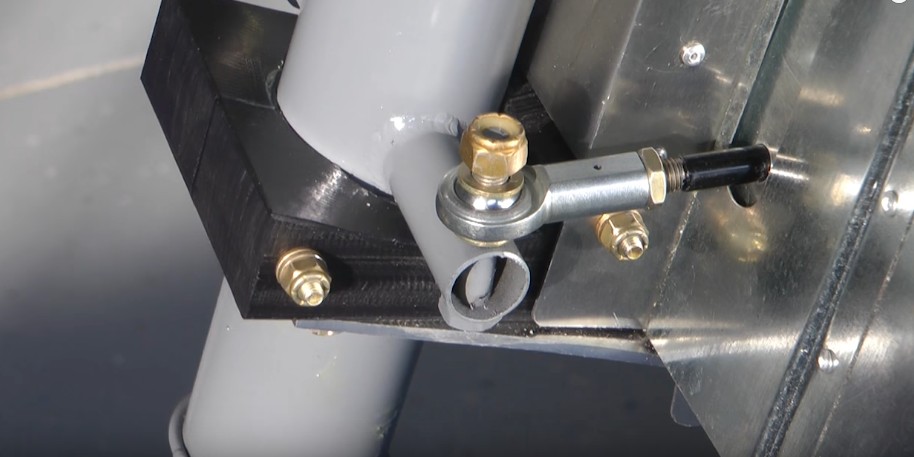

dans ce montage, le roulement et la tige ne peuvent pas tourner, car ils sont bloqués par leurs points de fixation fixes. Il y a un principe important à retenir : l’assemblage fileté de la tige dans le roulement de rotule ne peut pas supporter des efforts de poussée et de traction constants appliqués des milliers de fois.

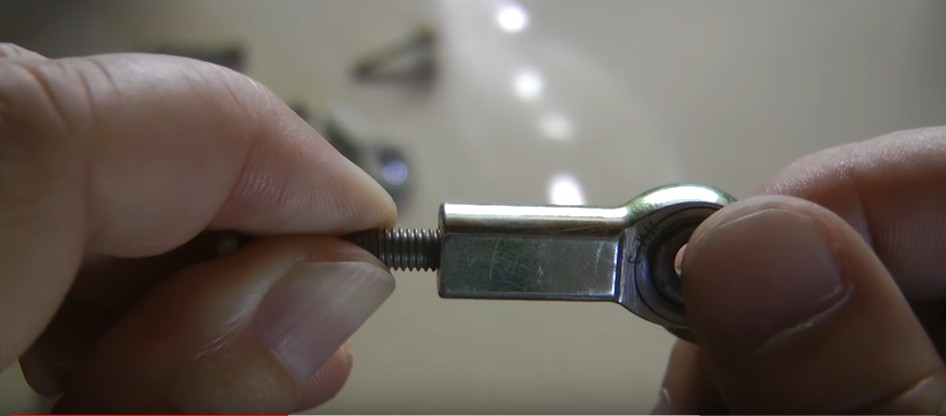

Notez que, même avec cette tige entièrement vissée dans le corps, il subsiste un jeu ou un laxisme important lorsque je pousse et tire sur le système. Les filetages ne sont pas conçus pour ce mouvement inverse constant. Il existe d’ailleurs une norme militaire qui l’énonce clairement :
MILF-F9490D 3.2.8.3.2.1
Tous les assemblages filetés soumis à des charges critiques doivent être verrouillés de façon positive en position assemblée, afin d’éviter l’inversion de la charge au niveau des filetages.
Utilisez toujours un contre-écrou pour bloquer le filetage en place : c’est indispensable.
