Choisir les bons Heim joints ou rotules pour votre application peut avoir un impact significatif sur les performances et la durabilité de votre suspension, de votre direction ou de votre système mécanique. Que vous travailliez sur un véhicule tout-terrain, une machine ou une construction personnalisée, sélectionner le bon Heim joint garantit un fonctionnement fluide et des résultats durables. Alors, comment choisir des Heim joints ? Décomposons le processus étape par étape pour vous assurer de faire le bon choix selon vos besoins spécifiques.
Déterminez si vous utilisez des mesures impériales ou métriques
Avant d’entrer dans les détails du choix des Heim joints, la première chose à décider est de savoir si vous travaillerez avec des mesures impériales ou métriques. Les unités impériales sont couramment utilisées aux États-Unis, tandis que le système métrique est plus répandu en Europe et en Asie. Le système de mesure que vous choisirez déterminera la compatibilité de vos rotules avec les autres composants et éléments, tels que les boulons et les écrous. Il est donc essentiel de choisir une norme de mesure adaptée à votre application et au reste de votre montage.
Déterminez si vous utilisez des filetages mâles ou femelles
Ensuite, vous devrez déterminer si vous avez besoin d’un filetage mâle ou d’un filetage femelle pour vos Heim joints. Les filetages mâles comportent une vis extérieure qui s’insère dans un filetage femelle correspondant, tandis que les filetages femelles disposent d’un filetage intérieur qui reçoit la contrepartie mâle. Cette distinction est essentielle pour garantir un alignement et un ajustement corrects dans votre configuration. En général, les Heim joints mâles sont utilisés aux endroits où ils se vissent dans un support ou un autre composant, tandis que les Heim joints femelles sont utilisés là où ils doivent recevoir un boulon ou un arbre.
Déterminez si vous utilisez des filetages à droite ou à gauche
La troisième considération est de savoir si vous avez besoin d’un filetage à droite ou à gauche. Les filetages à droite sont les plus courants et sont généralement utilisés dans la plupart des applications. Dans les filetages à droite, le filetage s’élève sur le côté droit, tandis que dans les filetages à gauche, il s’élève sur le côté gauche. Les filetages à gauche sont nécessaires pour les applications qui exigent un filetage inversé, comme certains systèmes de direction ou certaines configurations de suspension. Le sens du filetage est crucial pour le montage et le démontage des composants : veillez donc à le faire correspondre au bon côté de votre système.
Déterminez le type : 2 pièces, 3 pièces ou moulé par injection

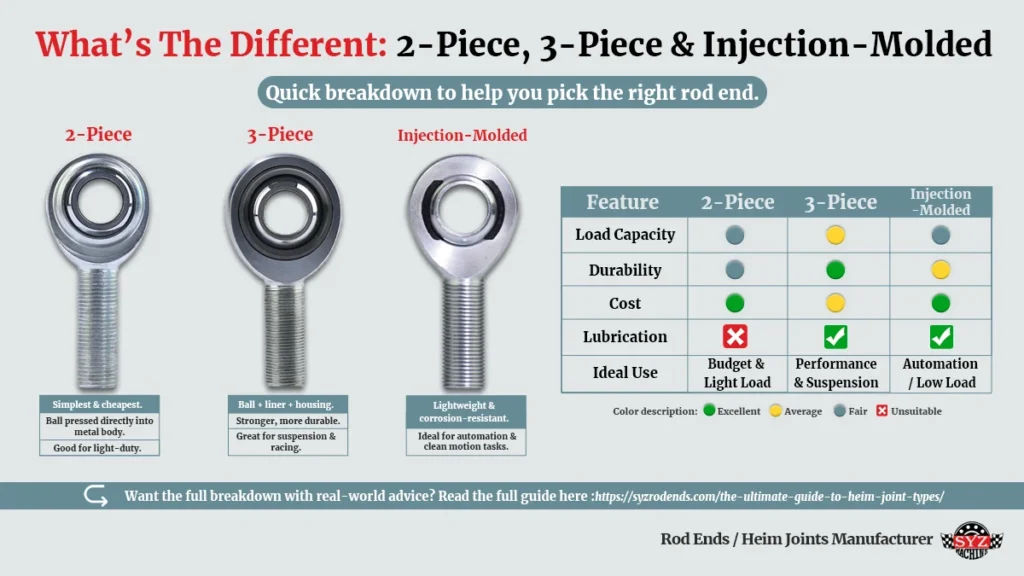

Parlons maintenant du type de Heim joint dont vous avez besoin : 2 pièces, 3 pièces ou moulé par injection. Le Heim joint 2 pièces est le plus courant : il se compose d’une bille et d’un corps. C’est une conception simple et fiable. Le Heim joint 3 pièces ajoute une bague ou une rondelle supplémentaire entre la bille et le corps, offrant plus de résistance et de durabilité, notamment dans les applications à fortes charges. Enfin, les Heim joints moulés par injection sont conçus pour les applications légères et sont souvent utilisés dans des projets automobiles ou personnalisés. Chaque type présente des avantages uniques ; comprendre votre application vous aidera à faire le meilleur choix.
Déterminez les dimensions
Choisir les bonnes dimensions est sans doute l’aspect le plus critique de la sélection des Heim joints / rotules. Voici les 13 facteurs de dimensionnement clés à prendre en compte :
- D (diamètre extérieur de la tête) – Le diamètre extérieur de la tête de l’articulation, qui détermine la taille globale du Heim joint.
- AM (distance au centre de la rotule mâle) – La distance du centre de la bille au fond du fileté côté mâle.
- CM (longueur utile du filetage) – La longueur utile du filetage utilisée pour fixer l’articulation en place.
- AF (diamètre extérieur femelle) – Le diamètre extérieur du côté femelle, qui détermine sa compatibilité avec la contrepartie mâle.
- CF (longueur utile du filetage femelle) – La longueur utile du filetage à l’extrémité femelle.
- W (largeur de la bille) – La largeur de la bille en acier, qui influence l’amplitude de mouvement.
- T (largeur du corps) – La largeur du corps de l’articulation, garantissant un bon ajustement à l’emplacement de montage.
- B (diamètre de l’alésage) – Le diamètre intérieur de la rotule, qui permet de l’adapter à des boulons ou arbres spécifiques.
- Réf. diam. bille (référence du diamètre de la bille) – Le diamètre maximal de la bille, garantissant qu’elle s’adapte correctement au corps de l’articulation.
- Filetage N UNF 3A – Le type et la spécification du filetage, indiquant l’utilisation d’un filetage unifié fin (UNF) avec un grade de précision 3A pour les filetages mâles.
- Désalignement – L’angle maximal selon lequel le Heim joint peut pivoter sans être endommagé. C’est vital pour les applications nécessitant de l’articulation, comme la suspension ou la direction.
- Charge radiale statique – La charge maximale que l’articulation peut supporter dans le sens radial en conditions statiques.
- Poids approx. – Le poids global du Heim joint, qui peut affecter les performances des systèmes de suspension ou de machinerie.
Lors de la sélection de votre Heim joint / rotule, il est crucial de bien prendre en compte toutes ces dimensions. Le bon ajustement garantit un fonctionnement fluide et minimise le risque de dommages, assurant ainsi des performances optimales de vos rotules.
Consultez notre service client
Si vous ne savez pas quel Heim joint convient à vos besoins, n’hésitez pas à contacter notre service client. Nous sommes là pour vous guider tout au long du processus de sélection et vous assurer de choisir les meilleurs composants pour votre projet. Que vous ayez besoin de conseils techniques ou d’accompagnement pour une construction personnalisée, nos experts ne sont qu’un appel ou un e-mail plus loin.
Conclusion
Choisir le bon Heim joint est essentiel pour garantir les performances et la longévité de votre système mécanique. En tenant compte de facteurs tels que les normes de mesure, les types de filetage et les dimensions, vous pourrez prendre une décision éclairée adaptée à vos besoins. N’oubliez pas : en cas de doute, consultez un professionnel pour garantir que chaque composant de votre montage s’ajuste parfaitement. Bonne construction !
Choisir le bon Heim joint est un processus étape par étape, mais les matériaux, les performances et les applications comptent également. Pour un aperçu complet, consultez notre Guide d’achat des Heim joints.
