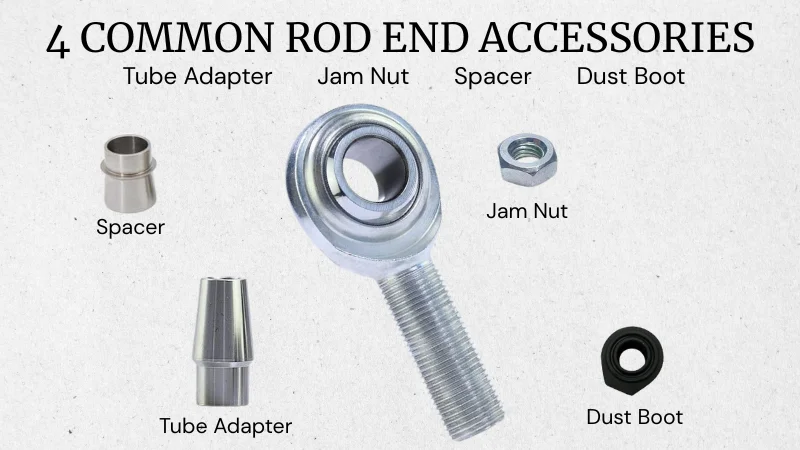

Les rotules sont largement utilisées en course automobile, dans les projets tout-terrain et dans les machines industrielles. Mais l’articulation elle-même ne fait pas tout. Pour les installer correctement et prolonger leur durée de vie, vous aurez souvent besoin de quelques accessoires pour rotules. Ce ne sont pas des extras facultatifs : ils résolvent de vrais problèmes au quotidien. Dans cet article, nous passons en revue quatre accessoires courants et expliquons pourquoi ils comptent.
Pourquoi vous avez besoin d’accessoires pour rotules
Une rotule seule peut faire le travail, mais la plupart des configurations nécessitent plus que le roulement et le corps. C’est pourquoi les kits et accessoires pour rotules sont si importants. Un adaptateur de tube facilite le soudage de la rotule dans une liaison. Un contre-écrou maintient la connexion sécurisée sous charge. Une entretoise de désalignement permet un angle plus important et un mouvement plus fluide. Et un soufflet de protection protège l’articulation de la saleté et du sable. Chaque accessoire joue un rôle simple mais essentiel. Pour les acheteurs, les constructeurs et les ingénieurs, connaître ces options aide à choisir des rotules qui fonctionnent de manière fiable sur le terrain, et pas seulement dans le catalogue.
Adaptateur de tube pour rotule
L’adaptateur de tube est probablement le premier accessoire que vous utiliserez lorsque vous travaillez avec des rotules. Il est soudé à l’extrémité d’une liaison ou d’un bras de suspension, créant une ouverture filetée dans laquelle la rotule peut se visser.
Pourquoi c’est important :
- Sans adaptateur de tube, remplacer une rotule usée implique de couper et de resouder tout le tube.
- Avec lui, il suffit de dévisser l’ancienne rotule et d’en installer une nouvelle : rapide et économique.
Caractéristiques communes :
- Matériaux : acier au carbone, acier allié, acier inoxydable
- Options de filetage : à droite ou à gauche
- Compatibilité : fonctionne avec des rotules mâles ou femelles
- Applications : suspension de course, liaisons tout-terrain, bras industriels
En résumé, l’adaptateur de tube est ce qui rend les rotules pratiques sur le terrain. Il fait gagner du temps, réduit le travail de fabrication et offre la flexibilité de concevoir ou de réparer des liaisons sans repartir de zéro.

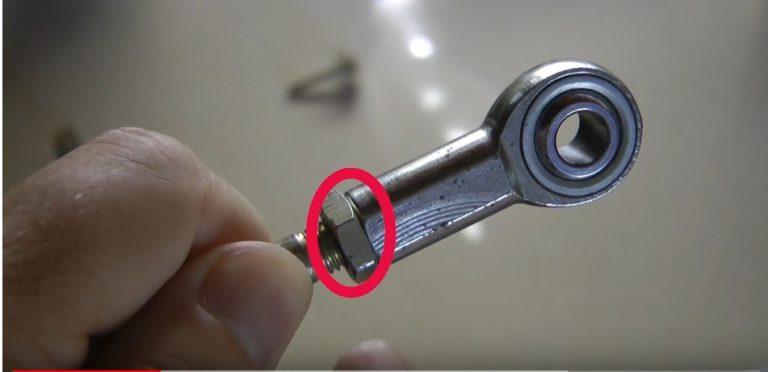

Contre-écrou pour rotule
Le contre-écrou est une petite pièce, mais il joue un grand rôle pour maintenir votre rotule bien en place. Une fois la rotule vissée dans un adaptateur de tube ou une liaison, le contre-écrou est serré contre la surface pour la bloquer en place. Sans lui, la rotule peut se desserrer sous l’effet des vibrations ou de charges lourdes.
Pourquoi c’est important :
- Empêche la rotule de se desserrer pendant le fonctionnement
- Maintient l’alignement constant, même sous chocs et vibrations
- Apporte une couche de sécurité supplémentaire dans les assemblages critiques
Caractéristiques communes :
- Matériaux : acier au carbone pour un usage standard, acier inoxydable pour environnements corrosifs ou extérieurs
- Types de filetage : disponibles à droite et à gauche pour correspondre à votre rotule
- Utilisation : en général un contre-écrou par rotule, bien que certaines configurations en utilisent deux pour plus de sécurité
Que vous construisiez un bras de suspension pour une voiture de course ou une liaison pour des machines industrielles, le contre-écrou est une pièce bon marché mais essentielle de tout kit de rotules. C’est la manière la plus simple de garantir que votre connexion reste serrée et fiable.

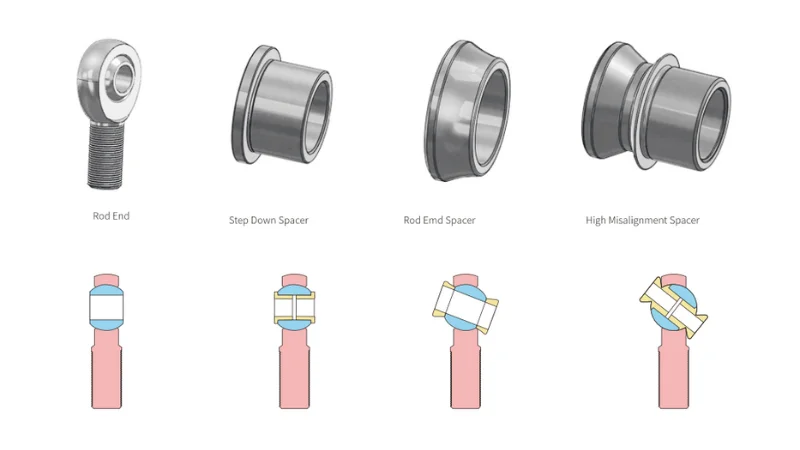

Entretoise de désalignement pour rotule
Pour une démonstration visuelle rapide, regardez la vidéo « Exploring High Misalignment Spacers » du créateur YouTube groutaone.
L’entretoise de désalignement (parfois appelée entretoise à fort désalignement) s’utilise lorsque votre rotule doit pouvoir bouger selon un angle plus grand que celui qu’elle autorise normalement. Elle se place de chaque côté de la bille dans le corps, créant un jeu supplémentaire. C’est particulièrement important dans les configurations de direction ou de suspension où l’articulation doit pivoter plus que d’habitude.
Pourquoi c’est important :
- Augmente l’angle de fonctionnement de la rotule, parfois presque du double
- Réduit le blocage dans les systèmes de direction et de suspension
- Permet un mouvement plus fluide sous charges dynamiques
- Aide à prévenir l’usure prématurée causée par un mouvement restreint
Caractéristiques communes :
- Matériaux : l’acier au carbone et l’acier inoxydable sont standards ; l’aluminium est également utilisé pour les constructions de course légères
- Ajustement : dimensionnées pour correspondre à l’alésage de la bille de la rotule
- Applications : bras de suspension tout-terrain, rotules de direction de course, arbres de direction et liaisons personnalisées
Si vous avez déjà eu une rotule qui se bloquait ou atteignait sa butée avant que votre suspension n’atteigne son débattement complet, vous saurez pourquoi ces entretoises sont essentielles. Ce sont de petites pièces, mais elles transforment la flexibilité que vos accessoires de rotules peuvent offrir dans une construction.

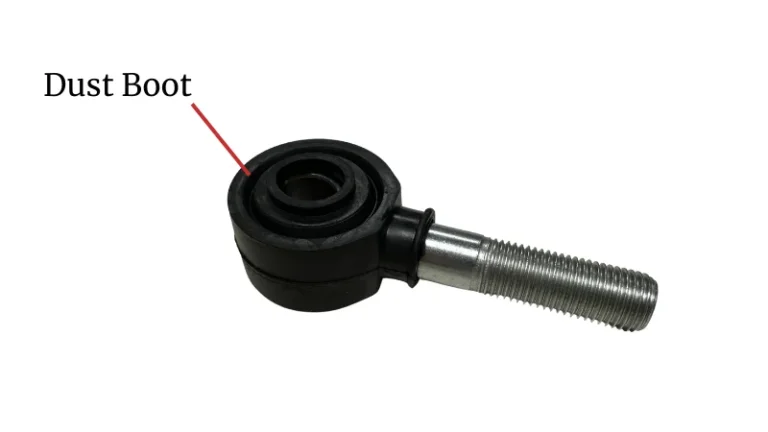

Soufflet de protection pour rotule
Le soufflet de protection est avant tout une affaire de protection. Il recouvre l’articulation de la rotule et empêche le sable, la saleté et autres débris de raccourcir sa durée de vie. Sans lui, les contaminants peuvent pénétrer dans la bille et la bague, provoquant du bruit, des mouvements irréguliers et une usure accélérée.
Pourquoi c’est important :
- Empêche la poussière, le sable et les petits débris de pénétrer
- Prolonge la durée de vie de la rotule
- Évite les bruits et vibrations indésirables causés par la contamination
- Réduit les besoins d’entretien dans les environnements sales ou extérieurs
Caractéristiques communes :
- Matériau : généralement du néoprène (caoutchouc chloroprène) pour la durabilité et la flexibilité
- Installation : s’enfile sur la rotule avec des outils simples, installation rapide
- Applications : véhicules tout-terrain, machines agricoles, équipements miniers et toute condition de travail poussiéreuse ou humide
Si vos rotules fonctionnent dans des conditions difficiles, le soufflet de protection n’est pas facultatif : c’est un indispensable. Pour le prix d’un petit accessoire, vous obtenez des intervalles d’entretien plus longs et bien moins de problèmes sur le terrain. C’est pourquoi de nombreux kits de rotules les incluent par défaut.
Remarque finale
Les rotules peuvent paraître simples, mais sans les bons accessoires, elles n’atteindront pas leur plein potentiel. Les accessoires pour rotules comme les adaptateurs de tube, les contre-écrous, les entretoises de désalignement et les soufflets de protection résolvent des problèmes concrets : ils facilitent l’installation, améliorent la fiabilité et prolongent la durée de vie. Pour les acheteurs, les ingénieurs et les constructeurs, comprendre ces pièces, c’est moins de pannes et des projets plus fluides. Que vous vous approvisionniez en kits de rotules pour un usage industriel ou que vous amélioriez une suspension de course, ne négligez pas les petites pièces. Ce sont elles qui maintiennent tout le système en état de marche.
Les accessoires complètent un assemblage, mais le choix de la bonne articulation prime. Pour le processus de sélection étape par étape, consultez notre Guide d’achat des Heim joints.
