Si vous gérez un pulvérisateur autopropulsé à 300 000 dollars, la dernière chose que vous voulez, c’est un arrêt en pleine saison haute à cause d’un roulement de 50 dollars qui lâche. Le mois dernier, un client m’a appelé en urgence : le bras de rampe de son pulvérisateur Case IH s’était grippé en plein milieu de la fenêtre de semis de printemps. Après inspection, nous avons constaté que la rotule de la liaison du vérin hydraulique s’était corrodée et avait lâché, lui coûtant deux journées complètes de pulvérisation. Pas donné quand on court après la météo.
Ce composant en apparence insignifiant, officiellement appelé rotule (ou rotule de suspension), joue le rôle des « articulations » des pulvérisateurs agricoles. Des systèmes de pliage de rampes de 30 mètres aux mécanismes de suspension de précision et aux tout derniers bras robotisés de pulvérisation pilotés par l’IA, ils sont partout — et quand ils lâchent, tout s’arrête.
Pourquoi les pulvérisateurs agricoles ont besoin de rotules

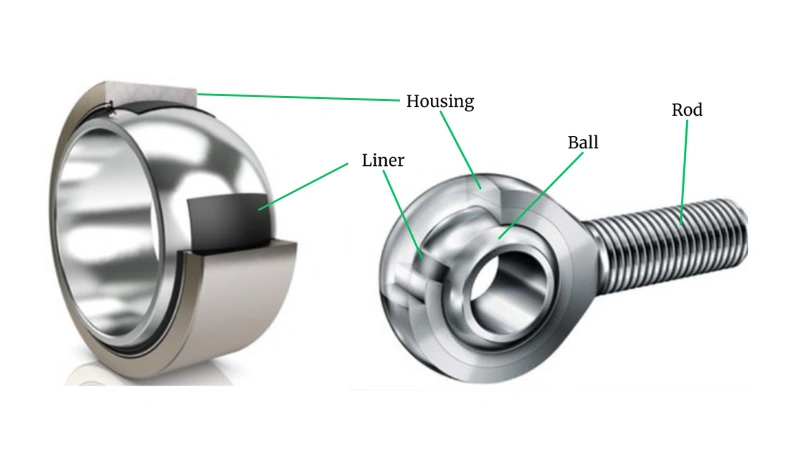

Ce qui rend les rotules spéciales, c’est leur conception sphérique. La bague intérieure est une bille rectifiée avec précision, la bague extérieure un corps sphérique assorti qui autorise une rotation multidirectionnelle et compense un désalignement angulaire de ±6° à ±15°. C’est critique pour des machines agricoles qui travaillent en terrain accidenté — et croyez-moi, les champs ne sont pas des parkings bien lisses.
J’ai vu des agriculteurs chercher à économiser en montant des bagues ordinaires à la place de rotules. En un trimestre, l’usure sévère a provoqué un écart angulaire de 3° sur le bras. Ne sous-estimez pas ces 3° : l’écart de hauteur de pulvérisation se traduit directement par une baisse de 15 % de la couverture, et le coût des produits perdus et de la reprise dépasse largement la différence de prix de rotules adaptées. Le pas cher coûte cher.
Quatre grandes familles
1. Acier sur acier lubrifié (15-40 $/unité)
Capacité de charge maximale, adaptées aux vérins hydrauliques principaux de pliage de rampe, mais avec une contrainte : il faut les graisser toutes les 50 heures de fonctionnement. Un pulvérisateur type compte 20-30 points de graissage, soit 10 séances de lubrification par saison, pour environ 1 000 dollars de main-d’œuvre. Cela s’accumule vite.
2. Autolubrifiantes PTFE (35-50 $/unité)
Elles intègrent une bague PTFE entre la bille d’acier et le corps pour un fonctionnement sans maintenance. Selon la documentation technique de GGB, leurs roulements composites bobinés GAR-MAX® atteignent 1 500-2 000 heures de fonctionnement sur les pulvérisateurs John Deere. Elles coûtent 30 à 50 % plus cher au départ, mais accrochez-vous : le coût total sur 5 ans est en réalité plus bas.
3. Matériau composite (40-60 $/unité)
La série igus igubal utilise des plastiques techniques, pesant seulement 1/4 des équivalents acier, avec un fonctionnement totalement sans lubrification. Parfait pour les applications de robotique agricole de précision où le poids compte.
4. Acier inoxydable haute température
Employées dans des cas spéciaux comme les systèmes de stérilisation à la vapeur des serres. On en voit peu sur les pulvérisateurs de champ.
Application 1 : liaisons des vérins hydrauliques de pliage de rampe
Les pulvérisateurs autopropulsés modernes portent des rampes de 25 à 40 mètres, pliées par 3 à 5 sections de vérins hydrauliques. Chaque vérin exige des rotules aux deux extrémités pour compenser le désalignement angulaire ; sinon, les charges latérales déformeront le corps du vérin — et voilà une facture de réparation que vous ne voulez pas.
Prenons le Case IH Patriot 4440 en exemple : une seule section de rampe pèse environ 1 000 kg et se plie à l’aide de 2 vérins hydrauliques. Voici ce que la plupart des gens se trompent : les vérins ne soulèvent pas la rampe verticalement — ils sont montés près du pivot, formant une structure de levier.
Comme le bras moteur (distance du pivot du vérin à l’axe de rotation) est bien plus court que le bras de résistance (distance du centre de gravité de la rampe à l’axe de rotation), le rapport de levier se situe généralement entre 1:3 et 1:5. C’est là que la physique devient intéressante : bien que la rampe pèse 1 000 kg (environ 10 000 N), le vérin hydraulique supporte en réalité une charge statique de 15-25 kN par vérin (calculée avec g=10 m/s² et un rapport de levier de 1:3-1:5).
En ajoutant le coefficient dynamique de 1,5-2x pour l’impact du pliage, les charges de pointe atteignent 22-50 kN. Ajoutez les charges latérales et le coefficient de sécurité de 2,5-3 du matériel agricole, et la sélection réelle se situe dans la plage 55-150 kN. En pratique d’ingénierie, les vérins principaux de pliage de rampe utilisent généralement des rotules renforcées classées 60-100 kN.
Comparaison des coûts sur 5 ans
Faisons le calcul de ce que cela coûte réellement (base : 20 rotules) :
Acier sur acier lubrifié traditionnel :
- Achat initial : $25 × 20 = $500
- Durée de vie : 2 ans
- Remplacements sur 5 ans : une fois en année 2, une fois en année 4
- Coût d’achat total : $500 (initial) + $500 (année 2) + $500 (année 4) = $1500
- Maintenance annuelle : 10 graissages × 2 heures × $50/h = $1000/an
- Coût total sur 5 ans : $1500 + $5000 = $6500
Autolubrifiantes PTFE :
- Achat initial : $40 × 20 = $800
- Durée de vie : 4 ans
- Remplacements sur 5 ans : une fois en année 4
- Coût d’achat total : $800 (initial) + $800 (année 4) = $1600
- Maintenance annuelle : $0 (sans maintenance)
- Coût total sur 5 ans : $1600 + $0 = $1600
La solution autolubrifiante coûte 60 % de plus à l’achat — je comprends, ce choc du prix est réel. Mais voici ce que montrent les chiffres : environ 75 % d’économie sur le coût total sur 5 ans ($1600 contre $6500). Et sans compter le coût d’opportunité de l’arrêt en pleine saison, quand vous devriez pulvériser, pas graisser des roulements.
Application 2 : compensation angulaire dans les systèmes de suspension de rampe
Les rampes exigent des systèmes de suspension pour maintenir une garde au sol constante (généralement 18-24 pouces). Un écart de hauteur de pulvérisation de ±2 pouces provoque une variation de 15-20 % de la couverture — et avec des produits chers, c’est de l’argent littéralement pulvérisé au sol. Chaque articulation de la tringlerie de suspension exige des rotules pour une articulation libre.
Les bagues traditionnelles n’autorisent qu’une rotation mono-axe, d’où des blocages quand la rampe oscille. Les rotules de suspension permettent une compensation angulaire multidirectionnelle de ±10-15°, éliminant complètement les blocages. Le document technique de GGB montre que les suspensions à roulements composites bobinés GAR-MAX® améliorent la stabilité de la rampe de 30 % par rapport aux bagues — et j’ai constaté cette amélioration de mes propres yeux au champ.
Sélection des matériaux en environnement chimiquement corrosif

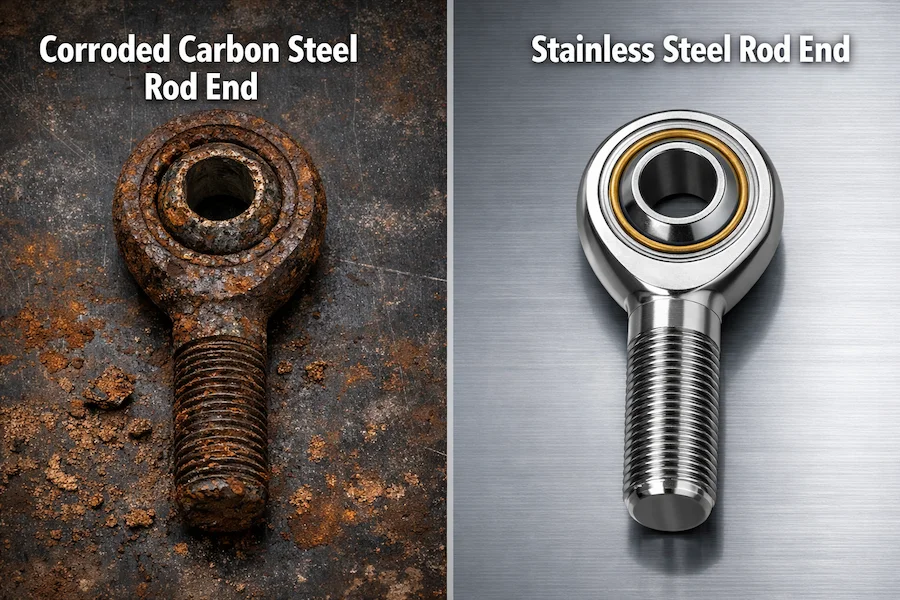

Là, ça se gâte : les rotules des suspensions de rampe sont directement exposées au produit pulvérisé. J’ai mené moi-même des essais — des rotules ordinaires en acier au carbone zingé dans une solution de glyphosate montrent une défaillance étendue du revêtement et une corrosion interne sévère après seulement 6 mois.
Les chiffres parlent d’eux-mêmes :
- Acier inoxydable + PTFE : $60, durée de vie 3-5 ans, coût annualisé $12-20
- Acier au carbone zingé : $25, durée de vie 6-12 mois, coût annualisé $25-50
Une exploitation avec laquelle je travaille est passée à la série GGB GAR-MAX® il y a trois ans et ne les a pas encore remplacées. La stabilité de la rampe s’est nettement améliorée et ils économisent environ 8 % de produits. C’est de l’argent réel qui retourne dans leur poche.
Application 3 : systèmes de pulvérisation robotisés bi-bras pour l’agriculture de précision
Les pulvérisateurs traditionnels traitent « en plein », gaspillant 90 % des produits sur les zones non cibles. La nouvelle voie de l’agriculture de précision, c’est la reconnaissance visuelle par IA associée à la pulvérisation ciblée par bras robotisés, réduisant l’usage de produits de 80 à 95 %. L’impact environnemental à lui seul est significatif, sans parler des économies.
Selon les cas d’application de robotique agricole d’igus, certains robots de pulvérisation de précision avancés sont équipés de bras robotisés à plusieurs degrés de liberté pour l’application ciblée après identification visuelle par IA. Chaque articulation de ces robots utilise des rotules en matériau composite igus igubal pour une mobilité souple.
Pourquoi choisir igus pour les bras robotisés ?
Voici ce qui en fait le choix de référence :
- Ultra-légères : 50 g contre 200 g pour l’acier, soit 75 % de poids en moins — crucial quand on déplace ces bras des centaines de fois par heure
- Zéro lubrification : La graisse contamine les terres agricoles ; les matériaux composites sont naturellement autolubrifiants. Pas de graisse, pas de contamination du sol
- Sans maintenance : Imaginez : pour 10 robots avec 160 roulements, les solutions traditionnelles exigent 160 points de graissage hebdomadaires. Totalement impraticable en exploitation commerciale
Tableau comparatif :
| Paramètre | Acier traditionnel | Composite igus |
|---|---|---|
| Poids | 200g | 50g |
| Capacité de charge | 50kN | +5-15kN |
| Maintenance | Toutes les 50 h | Zéro maintenance |
| Coût sur 5 ans (16 pièces) | $4,400 | $720 |
Guide de sélection et recommandations d’achat
Arbre de décision
Étape 1 : évaluez les exigences de charge
- >50 kN → acier sur acier lubrifié (applications lourdes comme les vérins principaux de pliage de rampe)
- 20-50 kN → type acier inoxydable PTFE
- <20 kN → tous les types conviennent, mais je privilégierais le sans-maintenance
Étape 2 : évaluez l’environnement
- Exposé au produit → il vous faut des matériaux résistants à la corrosion, point
- Protégé → l’acier au carbone est acceptable, mais honnêtement, l’inox vaut sa prime
Étape 3 : évaluez la capacité de maintenance
- Capacité de maintenance limitée → passez au sans-maintenance et épargnez-vous des soucis
- Parcs de grande taille (10 unités et plus) → recommandation forte pour le sans-maintenance — croyez-moi
Solutions pour scénarios types
Pulvérisateurs autopropulsés (Case IH, John Deere) :
- Vérins principaux de pliage de rampe (4-6 pièces) : acier inoxydable PTFE, $60-80
- Système de suspension (10-15 pièces) : composite GGB GAR-MAX®, $45-60
- Investissement total : $1500-2500
- ROI attendu : $4000-6000 d’économies de maintenance sur 5 ans
Pulvérisateurs traînés petits et moyens:
- Système de suspension : acier inoxydable PTFE, $45
- Vérins de pliage : acier au carbone lubrifié, $25 (acceptable si le budget est serré, quoique peu idéal)
- Investissement total : $600-1000
Robots agricoles de précision:
- Articulations de bras robotisé (16-24 pièces) : igus igubal, $40-60
- Investissement par unité : $800-1500
- Les déploiements à grande échelle obtiennent 15-25 % de remise en volume — cela vaut vraiment la peine de demander
Liste de contrôle d’achat
Avant de passer commande :
- Calcul des charges (statique + dynamique + coefficient de sécurité 2,5-3)
- Alésage assorti à l’axe du vérin hydraulique
- Certification des matériaux (grade d’inox, spécifications PTFE)
- Constituez votre stock 2-3 mois avant la saison haute — attendre d’en avoir besoin, c’est chercher les ennuis
- Maintenez un stock de réserve de 10-20 %
Recommandations essentielles
Retenez ces trois points :
- Calculez le coût total sur 5 ans, pas seulement le prix d’achat — Les solutions sans maintenance coûtent 60 % de plus à l’achat mais économisent 75 % sur 5 ans. Faites le calcul pour votre exploitation.
- Privilégiez le sans-maintenance sur les positions critiques — Même avec un budget serré, employez au moins des types sans maintenance dans les suspensions et les endroits difficiles d’accès. Votre futur vous vous en remerciera.
- Achetez en avance — Deux mois avant la saison des semis, c’est le pic des achats. J’ai vu des exploitations perdre des jours à attendre des pièces commandées trop tard.
