Série JMX(-T) / JFX(-T) — rotules de précision 3 pièces chrome-moly
Séries JMX(-T) et JFX(-T)
Rotules de précision 3 pièces chrome-moly
Design de précision 3 pièces · chrome-moly 4130 traité thermiquement · revêtement PTFE en option
25
Choix de rotules mâles
14
Choix de rotules femelles
Compatibilité des marques
Recherche croisée
Plage complète de spécifications
Rechercher par spécification

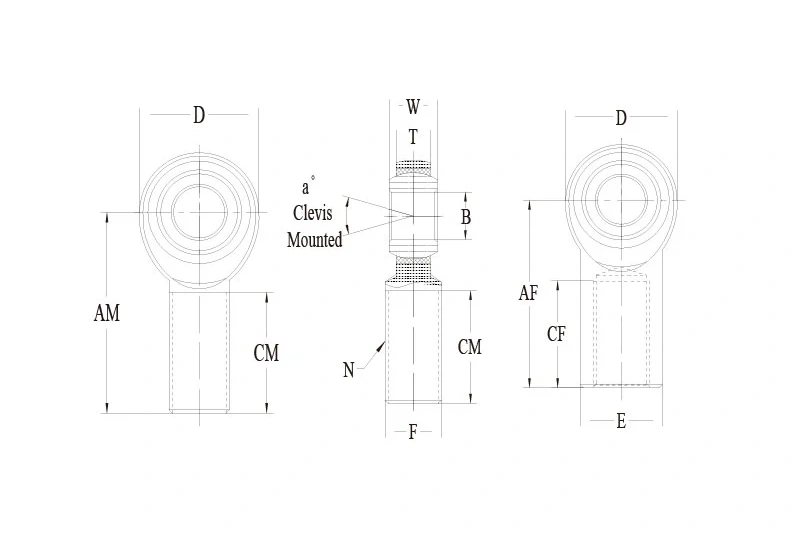

| Type | Réf. (droite) | Réf. (gauche) | B | D | N | W | T | AM | CM | A° | Statique | Poids | Qté | Action | Détails | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Mâle | JMXR3(T) | JMXL3(T) | 0.1900 | 0.625 | 10-32 | 0.312 | 0.250 | — | 1.250 | 0.750 | 13 | 2851 | 0.030 | Voir les détails | ||
| Mâle | JMXR7(T) | JMXL7(T) | 0.4375 | 1.125 | 7/16-20 | 0.562 | 0.437 | — | 2.125 | 1.375 | 14 | 10285 | 0.160 | Voir les détails | ||
| Mâle | JMXR12(T) | JMXL12(T) | 0.7500 | 1.750 | 3/4-16 | 0.875 | 0.687 | — | 2.875 | 1.750 | 14 | 28081 | 0.600 | Voir les détails | ||
| Mâle | JMXR20(T) | JMXL20(T) | 1.2500 | 2.950 | 1 1/4-12 | 1.375 | 1.000 | — | 4.500 | 2.500 | 11 | 107182 | 2.736 | Voir les détails | ||
| Femelle | JFXR3(T) | JFXL3(T) | 0.1900 | 0.625 | 10-32 | 0.312 | 0.250 | — | 1.062 | 0.562 | 13 | 3327 | 0.040 | Voir les détails | ||
| Femelle | JFXR7(T) | JFXL7(T) | 0.4375 | 1.125 | 7/16-20 | 0.562 | 0.437 | — | 1.812 | 1.062 | 14 | 10285 | 0.200 | Voir les détails | ||
| Femelle | JFXR16(T) | JFXL16(T) | 1.0000 | 2.750 | 1 1/4-12 | 1.375 | 1.000 | — | 4.125 | 2.125 | 17 | 76200 | 2.280 | Voir les détails | ||
| Femelle | JFXR24-1(T) | JFXL24-1(T) | 1.5000 | 3.500 | 1 1/2-12 | 1.312 | 1.125 | — | 5.375 | 2.625 | 6.5 | 138800 | 6.500 | Voir les détails |
Spécifications techniques
- Bille : Acier à roulement 52100, rectifié de précision, traité thermiquement et chromé dur pour charge élevée et résistance à l’usure.
- Bague : Acier allié traité thermiquement, avec options de revêtement PTFE et zingage pour longue durée de vie.
- Corps : Acier chrome-moly 4130 traité thermiquement et zingué argenté pour service de liaisons de précision.
Remarques
- Configurations de goujon disponibles : Ajoutez « S » au suffixe, exemple : JMXR12S.
- Tailles métriques disponibles : Voir la série JMX-M / JFX-M.
- Revêtement PTFE : Ajoutez « T » au suffixe, exemple : JMXR12T.
- Finition disponible : Finition chromage dur poli disponible.
