Série JM(-T) / JF(-T) — rotules de précision 3 pièces en acier au carbone
Séries JM(-T) et JF(-T)
Rotules de précision 3 pièces en acier au carbone
Design de précision 3 pièces · corps acier au carbone · revêtement PTFE en option
25
Choix de rotules mâles
14
Choix de rotules femelles
Compatibilité des marques
Recherche croisée
Plage complète de spécifications
Rechercher par spécification

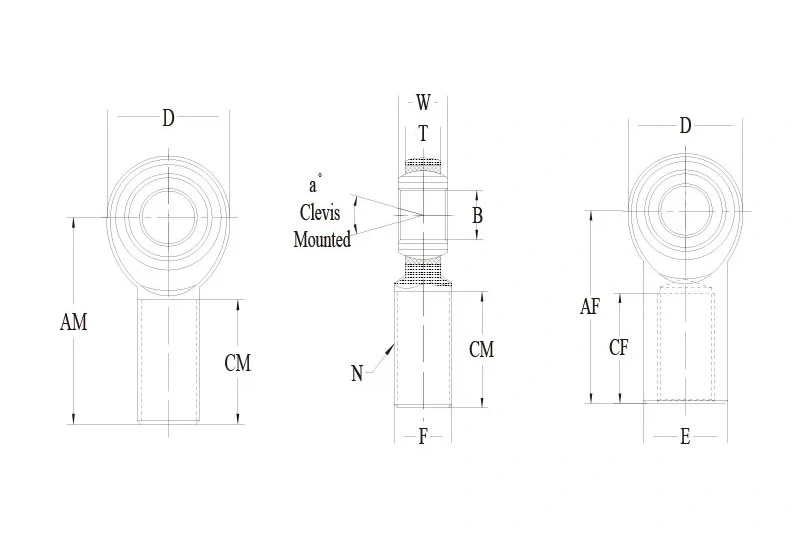

| Type | Réf. (droite) | Réf. (gauche) | B | D | N | W | T | AM | CM | A° | Statique | Poids | Qté | Action | Détails | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Mâle | JMR2(T) | JML2(T) | 0.1250 | 0.500 | 6-32 UNC | 0.250 | 0.187 | — | 0.937 | 0.562 | 16 | 500 | 0.013 | Voir les détails | ||
| Mâle | JMR6-7(T) | JML6-7(T) | 0.3750 | 1.125 | 7/16-20 | 0.500 | 0.406 | — | 2.125 | 1.375 | 10 | 7180 | 0.160 | Voir les détails | ||
| Mâle | JMR12-14(T) | JML12-14(T) | 0.7500 | 2.000 | 7/8-14 | 0.875 | 0.687 | — | 3.375 | 1.875 | 12 | 22843 | 0.920 | Voir les détails | ||
| Mâle | JMR20(T) | JML20(T) | 1.2500 | 2.950 | 1 1/4-20 | 1.375 | 1.000 | — | 4.500 | 2.500 | 11 | 43541 | 2.736 | Voir les détails | ||
| Femelle | JFR2(T) | JFL2(T) | 0.1250 | 0.500 | 6-32 UNC | 0.250 | 0.187 | — | 0.812 | 0.437 | 16 | 1210 | 0.019 | Voir les détails | ||
| Femelle | JFR6(T) | JFL6(T) | 0.3750 | 1.000 | 3/8-24 | 0.500 | 0.406 | — | 1.625 | 0.937 | 12 | 3915 | 0.150 | Voir les détails | ||
| Femelle | JFR14(T) | JFL14(T) | 0.8750 | 2.000 | 7/8-14 | 0.875 | 0.765 | — | 3.375 | 1.875 | 7 | 18476 | 1.030 | Voir les détails | ||
| Femelle | JFR20(T) | JFL20(T) | 1.2500 | 2.750 | 1 1/4-12 | 1.375 | 1.000 | — | 4.125 | 2.125 | 11 | 40893 | 2.125 | Voir les détails |
Spécifications techniques
- Bille : Acier à roulement 52100, rectifié de précision, traité thermiquement et chromé dur pour charge élevée et résistance à l’usure.
- Bague : Acier allié avec option de revêtement PTFE pour un frottement réduit et moins d’entretien.
- Corps : Acier au carbone zingué jaune pour un service fiable des liaisons industrielles et motorsport.
Remarques
- Configurations de goujon disponibles : Ajoutez « S » au suffixe, exemple : JMR12S.
- Tailles métriques disponibles : Voir la série JM-M / JF-M.
- Revêtement PTFE : Ajoutez « T » au suffixe, exemple : JMR12T.
- Finition disponible : Zingage argentée disponible.
