L’environnement de travail d’un tracteur agricole est un cauchemar mécanique. La traction lourde des outils portés, le terrain irrégulier et le chargement cyclique continu créent un désalignement complexe, des chocs et des flexions structurelles au sein des systèmes de liaison. Dans ces conditions, les liaisons rigides simples finissent souvent par céder, car elles ne peuvent pas relâcher les contraintes internes, ce qui conduit à la rupture ou à la déformation.
C’est précisément pour cette raison que les rotules — et leur composant essentiel, la rotule de suspension — sont indispensables dans les machines agricoles. Elles font bien plus que supporter des charges : elles jouent le rôle de « fusibles flexibles » au sein du système mécanique.
Dans cet article, nous examinons la logique d’application de ces composants dans quatre systèmes critiques du tracteur.
**Terminologie technique : rotule ou rotule de suspension
Pour bien comprendre les choix d’ingénierie présentés ci-dessous, nous devons distinguer deux termes souvent employés de façon interchangeable :

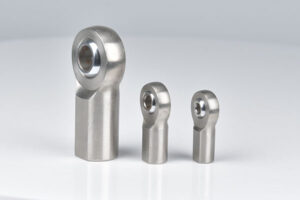

Rotule : Il s’agit d’un ensemble. Il se compose d’un corps muni d’une tige filetée mâle ou femelle renfermant une rotule de suspension. Son principal avantage réside dans la facilité d’installation et le réglage de la longueur de la liaison.

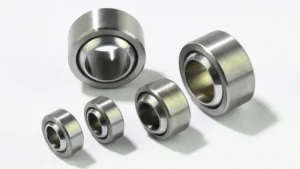

Rotule de suspension (SPB) : C’est l’unité centrale « bille et bague extérieure » sans tige. Dans les applications à charges extrêmement élevées, les ingénieurs renoncent souvent à la rotule filetée et emmanchent ce roulement directement dans un corps ou une fourche de vérin afin d’éviter une rupture potentielle au pied du filetage.
1. Le système d’attelage trois points
L’attelage trois points constitue l’interface principale entre le tracteur et l’outil. Il doit accomplir deux tâches apparemment contradictoires : supporter des charges statiques et dynamiques immenses tout en conservant une grande réglabilité et une bonne capacité à suivre le terrain. Pour y parvenir, la technologie des rotules est appliquée dans trois zones clés :

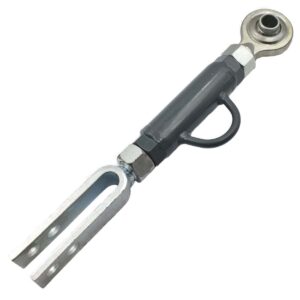

Tirant de levage réglable
Le tirant de levage relie le bras hydraulique de levage au bras inférieur et assure la mise à niveau de l’outil (par exemple, pour garantir que la charrue repose uniformément). Le mécanisme de réglage est généralement une liaison verticale filetée. Lorsque le bras de levage bouge, un mouvement angulaire complexe apparaît entre le tirant et le bras inférieur. Un axe rigide ne peut pas absorber ce désalignement multi-axial. C’est pourquoi les tirants de levage haute performance intègrent souvent en partie basse une articulation de type fourche ou une rotule, ce qui permet le réglage en longueur tout en compensant la déviation angulaire afin d’éviter la flexion.

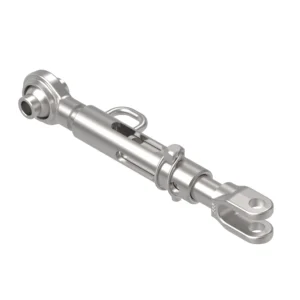

Barre stabilisatrice réglable
Positionnées sur le flanc des bras inférieurs, les barres stabilisatrices limitent le débattement latéral de l’outil. En travail, une certaine liberté est nécessaire pour que l’outil suive le rang ; pendant le transport, le stabilisateur doit être verrouillé pour empêcher l’outil de heurter les pneus. Ce chargement cyclique en traction-compression exige des points de connexion durables. Les tracteurs modernes utilisent largement ici des rotules renforcées, qui résistent aux chocs latéraux et se règlent facilement via le corps du tendeur.

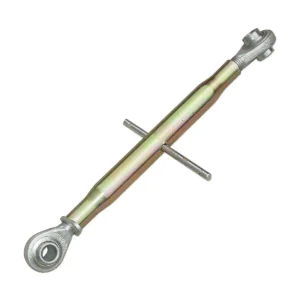

Troisième point (barre supérieure)
En tant que « troisième point », la barre supérieure règle l’assiette de l’outil (angle d’attaque). C’est l’application classique des rotules. Les deux extrémités de la barre supérieure doivent admettre un angle de désalignement important. Quand le terrain ondule et que l’outil pique du nez ou se cabre par rapport au tracteur, la rotule pivote comme un joint de cardan, garantissant une transmission de l’effort toujours axiale. Avec une liaison rigide, dès que l’outil s’incline, d’énormes efforts de flexion rompraient la tige filetée.
2. Systèmes de direction articulée
Sur les tracteurs 4 roues motrices de forte puissance, la direction articulée s’appuie sur des vérins hydrauliques qui écartent et rapprochent les châssis avant et arrière. Les conditions de travail y sont radicalement différentes, dominées par des charges radiales extrêmes.
Pourquoi les rotules de suspension dominent ici Lorsqu’un tracteur lourd s’enfonce dans la boue profonde et tente de braquer, la force d’écrasement sur les points de pivot est immense. Une rotule filetée standard peut devenir ici un point faible, car la contrainte se concentre au pied du filetage. C’est pourquoi, sur les modèles lourds, les ingénieurs spécifient généralement des rotules de suspension (SPB) emmanchées directement dans l’œil du vérin ou aux points de charnière du châssis. Bien que cette conception soit plus difficile à monter qu’une rotule filetée, elle offre une résistance structurelle supérieure. Associée à des rainures de graissage optimisées, elle empêche le chemin de roulement de subir une déformation plastique (« matage ») sous une oscillation à haute pression et basse vitesse.
3. Le système de direction (essieu avant)
Sur les tracteurs conventionnels à essieu avant, les biellettes de direction et les tringles de renvoi constituent la liaison critique pour la sécurité entre le volant et les roues. Les défis majeurs ici sont les chocs et la contamination.
Combattre l’effet « pâte abrasive » En tant que composant de précision le plus proche du sol, les rotules de direction sont constamment bombardées par la boue et les gravillons. Si l’étanchéité fait défaut, des particules abrasives pénètrent dans le corps et se mélangent à la graisse pour former le classique effet « pâte abrasive », qui accélère l’usure de la bille et de la bague.
Dans le domaine de la technique des roulements, l’impact destructeur de la contamination a été systématiquement étudié. Par exemple, dans le modèle de modification de durée de vie de l’ISO 281 pour roulements, lorsque le lubrifiant est contaminé par des particules dures sans isolation efficace, le facteur de contamination ($e_c$) se dégrade fortement, pouvant réduire la durée de vie en fatigue réelle à moins de 10 % de la valeur théorique [1].
Bien que les rotules relèvent des systèmes à contact glissant et que leur mécanisme de défaillance diffère de celui des roulements, la tendance des dommages causés par les contaminants en milieu agricole sévère est très similaire. C’est pourquoi, pour les systèmes de direction extérieurs, un soufflet en caoutchouc durable et une stratégie de maintenance incluant une purge régulière de la graisse par le graisseur sont obligatoires, pas optionnels.
[1] Référence : ISO 281:2007 Roulements — Charges dynamiques de base et durée de vie nominale (discussion du facteur de contamination).

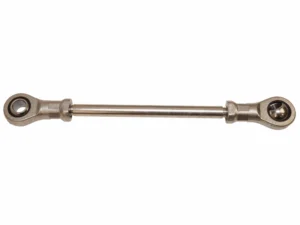

4. Tringleries de commande de cabine
À l’intérieur de la cabine, les exigences des tringleries d’accélérateur, d’embrayage et de leviers hydrauliques changent à 180 degrés. L’objectif n’est plus la force brute, mais la précision et le ressenti.
La préférence pour une conception sans maintenance Les conducteurs détestent deux choses dans la cabine : apporter le pistolet à graisse sur la sellerie et une sensation de pédale « collante » ou inconstante. C’est pourquoi le choix standard ici est une rotule à chemise en PTFE (Téflon). La chemise PTFE offre un coefficient de frottement faible et constant, éliminant le « stick-slip » métal sur métal. Cela garantit une réponse souple et linéaire pour le conducteur. Point crucial : cette conception sans maintenance ne nécessite aucune lubrification pendant toute la durée de vie du composant, préservant la propreté de la cabine.
Guide de sélection rapide
Ces quatre scénarios montrent qu’il n’existe pas de rotule « universelle » pour les machines agricoles. C’est seulement en comprenant les conditions réelles spécifiques à chaque position que l’on peut faire le bon choix d’ingénierie.
| Zone d’application | Contrainte principale | Défi majeur | Choix typique | Maintenance |
|---|---|---|---|---|
| Attelage trois points (barre supérieure, etc.) | Traction/compression axiale | Exige un grand angle de désalignement et un réglage en longueur | Rotule (filetée) – Série à grand désalignement | Graissage régulier |
| Direction articulée | Charge radiale extrême | Prévenir la déformation du chemin de roulement et la rupture du filetage | Rotule de suspension – Emmanchée, sans tige filetée | Lubrification centrale / graisse consistante |
| Direction avant (biellette de direction) | Chocs + intrusion de boue | La contamination réduit fortement la durée de vie (consensus du secteur) | Rotule avec soufflet – Étanche et renforcée | Purge de la graisse |
| Commandes de cabine | Haute fréquence / faible charge | Exige une sensation souple et l’absence de graisse | Rotule à chemise PTFE – Série autolubrifiante | Sans maintenance |
