Série ALJM(-T) / ALRSM(-T) / ALJF(-T) — rotules aluminium de précision
Séries ALJM(-T) / ALRSM(-T) / ALJF(-T)
Rotules aluminium de précision
Design de précision 3 pièces · aluminium aéronautique 7075-T6 · revêtement PTFE en option
12
Choix de rotules mâles
12
Choix de rotules femelles
Compatibilité des marques
Recherche croisée
Plage complète de spécifications
Rechercher par spécification

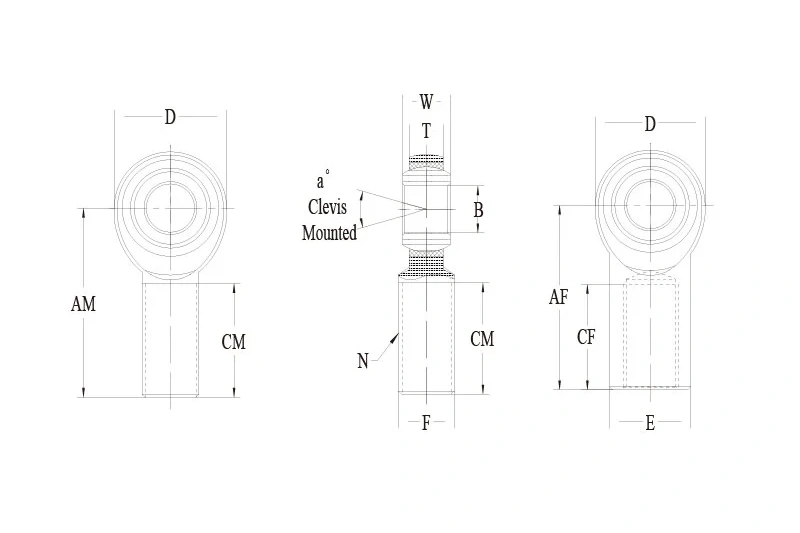

| Type | Réf. (droite) | Réf. (gauche) | B | D | N | W | T | Bille | AM / AF | CM / CF | A° | Statique | Poids | Qté | Action | Détails |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Mâle | ALJMR3(T) | ALJML3(T) | 0.1900 | 0.625 | 10-32 | 0.312 | 0.250 | 0.437 | 1.250 | 0.750 | 13 | 1360 | 0.022 | Voir les détails | ||
| Mâle | ALJMR8(T) | ALJML8(T) | 0.5000 | 1.312 | 1/2-20 | 0.625 | 0.500 | 0.937 | 2.438 | 1.500 | 12 | 7698 | 0.140 | Voir les détails | ||
| Mâle | ALJMR12(T) | ALJML12(T) | 0.7500 | 1.750 | 3/4-16 | 0.875 | 0.687 | 1.312 | 2.875 | 1.750 | 14 | 13319 | 0.300 | Voir les détails | ||
| Renforcé | ALRSM6(T) | — | 0.3750 | 1.125 | 7/16-20 | 0.500 | 0.406 | 0.719 | 2.125 | 1.375 | 10 | 7718 | 0.088 | Voir les détails | ||
| Renforcé | ALRSM10(T) | — | 0.6250 | 1.750 | 3/4-16 | 0.750 | 0.562 | 1.125 | 2.875 | 1.750 | 13 | 19240 | 0.317 | Voir les détails | ||
| Femelle | ALJFR3(T) | ALJFL3(T) | 0.1900 | 0.625 | 10-32 | 0.312 | 0.250 | 0.437 | 1.062 | 0.500 | 13 | 1360 | 0.022 | Voir les détails | ||
| Femelle | ALJFR8(T) | ALJFL8(T) | 0.5000 | 1.312 | 1/2-20 | 0.625 | 0.500 | 0.937 | 2.125 | 1.062 | 12 | 7006 | 0.186 | Voir les détails | ||
| Femelle | ALJFR12(T) | ALJFL12(T) | 0.7500 | 1.750 | 3/4-16 | 0.875 | 0.687 | 1.312 | 2.875 | 1.562 | 14 | 13319 | 0.414 | Voir les détails |
Spécifications techniques
- Bille : Acier à roulement 52100, rectifié de précision, traité thermiquement et chromé dur pour une articulation fluide et une résistance à l’usure.
- Bague : Acier allié avec options de revêtement PTFE et de zingage pour une articulation précise et à faible frottement.
- Corps : Aluminium aéronautique 7075-T6, anodisé couleur rouge ou noir. Autres couleurs sur demande.
Remarques
- Configurations de goujon disponibles : Ajoutez « S » au suffixe, exemple : ALJMR12S.
- Revêtement PTFE : Ajoutez « T » au suffixe, exemple : ALJMR12T.
- Couleurs disponibles : Rouge, noir, naturel, violet, bleu, vert et rose.
