Introduction
Dans l’agriculture moderne, les moissonneuses-batteuses sont des machines indispensables, et leur efficacité dépend de la bonne collaboration de l’ensemble des pièces. Ayant travaillé au plus près de ces machines, je peux vous affirmer que les rotules — ces roulements qui servent d’articulations et de liaisons — sont essentielles au bon fonctionnement de l’ensemble. Elles jouent un rôle central dans plusieurs systèmes de la machine et garantissent des performances efficaces dans des conditions variables. Du réglage de la rave à l’ajustement fin de l’écart du contre-batteur dans le système de battage, jusqu’au contrôle précis de la position de la grille dans le système de séparation, les rotules apportent la robustesse et la souplesse nécessaires à un fonctionnement fiable.
Dans cet article, je vous présente trois applications clés des rotules dans les moissonneuses-batteuses et vous montre comment elles contribuent à de meilleures performances et à une fiabilité accrue dans les conditions réelles de récolte.
1. Système de rave
Comprendre l’application

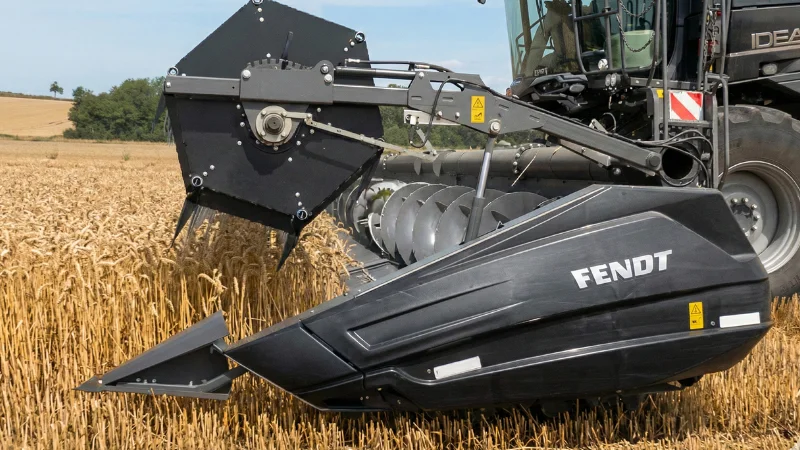

- Rôle : La rave a pour rôle de guider la récolte — qu’elle soit versée ou non — vers les couteaux de coupe et de l’acheminer vers la vis d’alimentation. C’est un élément essentiel du système d’alimentation.
- Principe de fonctionnement : Pour éviter l’enroulement du végétal et garantir le bon angle d’alimentation, les raves modernes utilisent un mécanisme excentrique pour régler l’inclinaison des dents (les barres qui repoussent le végétal).
Rôle des rotules
Où elles sont utilisées :
- La tringlerie de commande excentrique relie le disque excentrique central (araignée/came) à chaque barre à dents.
- La tige de poussée hydraulique à rotule sert à régler la position longitudinale et la hauteur de la rave.
Ce que font les rotules :
- Gestion des mouvements complexes : Pendant la rotation de la rave, la rotule permet à chaque barre à dents d’ajuster indépendamment son angle par rapport à l’arbre principal. Les dents pénètrent donc verticalement dans le végétal, puis s’inclinent vers l’arrière pour le libérer au fil de la rotation.
- Résistance à la poussière et à l’usure : La rave travaille directement dans la végétation : les rotules doivent donc encaisser la poussière, les débris et l’usure liés au contact permanent avec les plantes. Elles doivent être conçues pour affronter cet environnement sans défaillance ni grippage.
2. Système de battage
Comprendre l’application
- Rôle : Le contre-batteur est placé juste sous le cylindre de battage, et son écart par rapport au cylindre est déterminant pour le battage. Trop faible, l’écart provoque beaucoup de grains cassés ; trop important, le battage n’est plus correct.

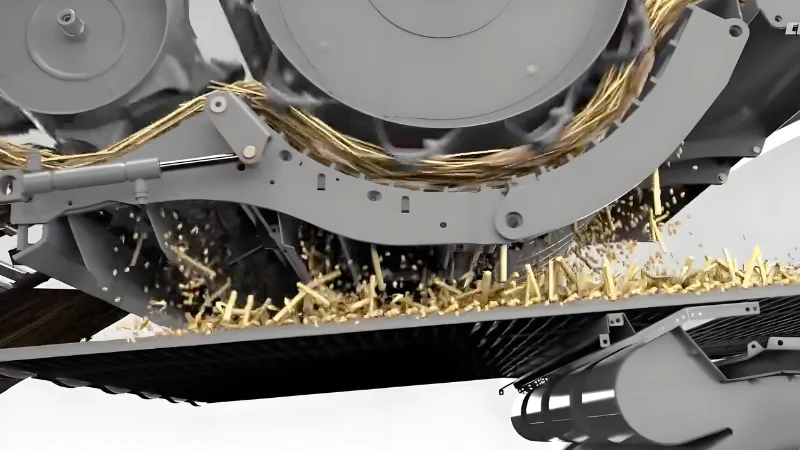

- Principe de fonctionnement : Sur l’image ci-dessous, on voit une tige de poussée hydraulique/électrique reliée à un système de tringlerie complexe servant à soulever et à régler le lourd contre-batteur.
Rôle des rotules
Où elles sont utilisées :
La rotule relie l’actionneur linéaire (vérin hydraulique) à l’arbre oscillant de support du contre-batteur.
Ce que font les rotules :
- Conversion du mouvement linéaire en mouvement circulaire : L’actionneur se déplace en ligne droite, mais le contre-batteur s’ajuste généralement selon un arc pour rester concentrique au cylindre. La rotule permet à la tige et à l’arbre oscillant de former un angle précis sans point dur, garantissant un mouvement souple.
- Résistance aux charges élevées : Pendant le battage, le contre-batteur subit une forte pression du flux de récolte. La rotule ne sert pas qu’au réglage : c’est aussi un composant porteur. Elle verrouille la position et s’oppose à la force générée par le flux de matière, garantissant que le contre-batteur reste en place sans dériver.
3. Système de séparation
Comprendre l’application
- Rôle : Le rabatteur, situé après le cylindre de battage, projette la paille battue vers le dispositif de séparation (par exemple un rotor de séparation). La grille située en dessous commande l’efficacité de la séparation.
- Principe de fonctionnement : Sur l’image ci-dessous, la zone surlignée en bleu montre un système de réglage multi-tringlerie typique. Contrairement aux anciens systèmes manuels à boulons, celui-ci se règle activement.
Rôle des rotules
Où elles sont utilisées :
La flèche rouge sur l’image ci-dessus désigne l’extrémité d’entraînement de la tringlerie, qui relie la tige de commande principale au cadre de la grille.
Ce que font les rotules :
- Tringlerie multipoint synchronisée : Pour que la grille monte et descende uniformément, la tringlerie actionne les deux extrémités de la grille simultanément. La rotule sert de pivot à la tringlerie, élimine les erreurs de montage et garantit un déplacement souple de la grille, sans désalignement ni blocage.
- Adaptabilité géométrique : Lorsque l’opérateur règle la grille depuis la cabine (pour s’adapter à des récoltes humides ou sèches), la rotule absorbe les efforts non axiaux dans la tringlerie, de sorte que l’effort ne se transmet que le long de son axe. Cela protège l’actionneur de la flexion et assure un mouvement précis.
En résumé
Au final, il est clair que les rotules sont essentielles au bon fonctionnement des moissonneuses-batteuses. Du système de rave aux systèmes de battage et de séparation, les rotules sont bien plus que de simples liaisons : ce sont des composants clés qui garantissent souplesse, précision et durabilité à chaque étape du travail de la machine. J’ai pu constater de première main à quel point ces petites pièces comptent, non seulement pour maintenir la machine en marche, mais aussi pour préserver son efficacité et sa longévité. À mesure que les machines agricoles évoluent, le rôle des rotules ne fera que grandir, et je suis convaincu que nous verrons des usages encore plus innovants des rotules dans le domaine agricole.
