XMR XML Rod Ends Heim Joints XMR XML Rotula Heim Joints XMR XML Rod Ends Rose Joints XMR XML Rod Ends rótula
ROTULES ET JOINTS HEIM

Rotules chromoly XMR XML SYZ Machine, rotules Heim

✓ Certifié ISO 9001
✓ Vérifié par SGS
✓ Plus de 26 ans d’expérience en usine
✓ OEM / ODM possible
  • Product Name: XM XF Rod Ends
  • Thread: Both Right Hand & Left Hand; Male & Female
  • Packaging Details: Individual Plastic Bag, with Thread Cover, and into Cartons.
  • Brand Name: SYZ Machine
  • Origin: Made-in-China
Demander un devis →
⚡ Réponse généralement sous 24 heures
MOQ :50 pcs / model
Délai :7–15 days
Échantillon :Gratuit (hors frais de transport)
Paiement :T/T · PayPal · L/C
Aperçu

Rotules chromoly XMR XML SYZ Machine, rotules Heim : présentation

Embouts de biellette XMR/XML en chromoly SYZ Machine et rotules Heim

Rotule Heim robuste en chromoly
Filetages à gauche et à droite disponibles en stock
Accessoires en option : contre-écrous, adaptateurs hexagonaux et coniques pour tube, rondelles de désalignement et tubes DOM.
Gamme complète de dimensions disponible

Détails de la rotule Heim :
Corps : acier chromoly 4130, traité thermiquement et chromé dur
Bille : acier à roulement 52100
Cage : nylon avec PTFE
Pour applications à faible charge : arbres de direction, barres Panhard légères ou extrémités de suspension.

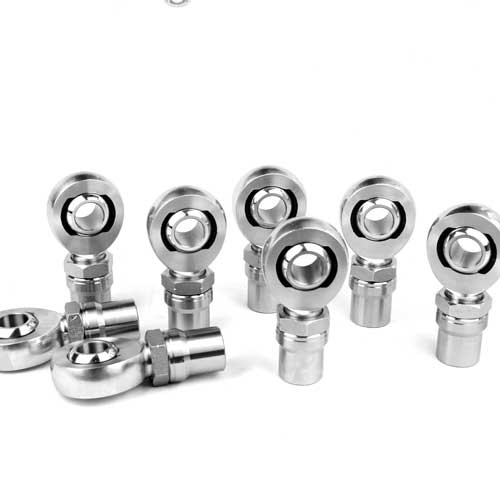

XMR XML Rod Ends Heim Joints

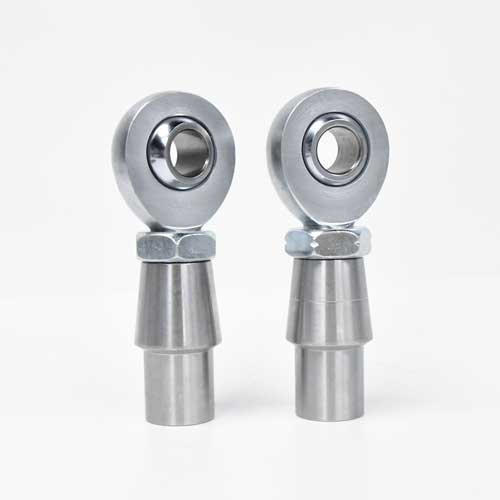

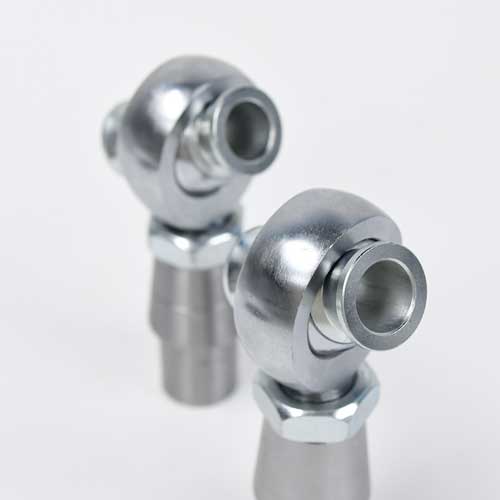

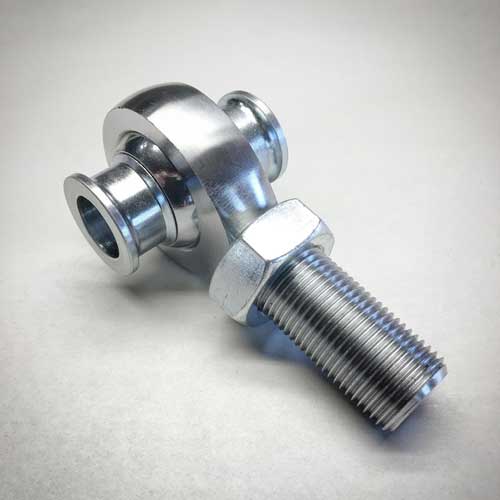

XMR XML Rotula Heim Joints  XMR XML Rod Ends Rose Joints XMR XML Rod Ends rótula

Tableau des dimensions des embouts XMR/XML

EMBOUT XM B D W T BILLE AM N CM a° STATIQUE APPROX.
DROITE GAUCHE DIAM. DIAM. LARGEUR LARGEUR DIAM. LONGUEUR FILETAGE LONGUEUR DÉSALIGN. RADIAL POIDS
FILETAGE FILETAGE 0.0025 0.01 0.005 RÉF. RÉF. 0.015 UNF 0.062 ANGLE CHARGE (LB)
RÉF. PIÈCE RÉF. PIÈCE -0.0005 -0.01 -0.005 -0.015 3A -0.031 RÉF. (LB)
XMR3 XML3 0.1900 0.625 0.312 0.250 0.437 1.250 10-32 0.750 13 2,851 0.03
XMR3-4 XML3-4 0.1900 0.750 0.312 0.250 0.437 1.562 1/4-28 1.000 10 5,260 0.04
XMR4 XML4 0.2500 0.750 0.375 0.281 0.500 1.562 1/4-28 1.000 16 5,260 0.04
XMR4-5 XML4-5 0.2500 0.875 0.375 0.281 0.500 1.875 5/16-24 1.250 13 8,452 0.07
XMR5 XML5 0.3125 0.875 0.437 0.344 0.625 1.875 5/16-24 1.250 14 7,639 0.07
XMR5-6 XML5-6 0.3125 1.000 0.437 0.344 0.625 1.938 3/8-24 1.250 12 12,978 0.11
XMR6 XML6 0.3725 1.000 0.500 0.406 0.719 1.938 3/8-24 1.250 12 9,544 0.11
XMR6-7 XML6-7 0.3725 1.125 0.500 0.406 0.719 2.125 7/16-20 1.375 10 17,508 0.15
XMR7 XML7 0.4375 1.125 0.562 0.437 0.812 2.125 7/16-20 1.375 14 10,285 0.15
XMR7-8 XML7-8 0.4375 1.312 0.562 0.437 0.812 2.438 1/2-20 1.500 12 23,452 0.24
XMR8 XML8 0.5000 1.312 0.625 0.500 0.937 2.438 1/2-20 1.500 12 16,238 0.24
XMR8-10 XML8-10 0.5000 1.500 0.625 0.500 0.937 2.625 5/8-18 1.625 10 31,390 0.36
XMR8-12 XML8-12 0.5000 1.750 0.625 0.562 1.125 2.875 3/4-16 1.750 16 40,572 0.42
XMR10 XML10 0.6250 1.500 0.750 0.562 1.125 2.625 5/8-18 1.625 16 17,955 0.36
XMR10-12 XML10-12 0.6250 1.750 0.750 0.562 1.125 2.875 3/4-16 1.750 13 40,572 0.57
XMR12 XML12 0.7500 1.750 0.875 0.687 1.312 2.875 3/4-16 1.750 14 28,081 0.57
XMR12-14 XML12-14 0.7500 2.000 0.875 0.687 1.312 3.375 7/8-14 1.875 12 55,692 0.88
XMR14 XML14 0.8750 2.000 0.875 0.765 1.375 3.375 7/8-14 2.000 7 45,051 0.88
XMR16 XML16 1.0000 2.750 1.375 1.015 1.875 4.125 1 1/4-12 2.125 17 76,200 2.41
XMR16-1 XML16-1 1.0000 2.750 1.375 1.015 1.875 4.125 1-14 2.125 17 76,200 2.13
XMR16-2 XML16-2 1.0000 2.750 1.375 1.015 1.875 4.125 1-12 2.125 17 76,200 2.13
EMBOUT XF B D W T BILLE AF N CF a° STATIQUE APPROX.
XFR3 XFL3 0.1900 0.625 0.312 0.250 0.437 1.062 10-32 0.562 13 3,733 0.04
XFR4 XFL4 0.2500 0.750 0.375 0.281 0.500 1.312 1/4-28 0.750 16 6,190 0.06
XFR5 XFL5 0.3125 0.875 0.437 0.344 0.625 1.375 5/16-24 0.750 14 7,639 0.09
XFR6 XFL6 0.3750 1.000 0.500 0.406 0.719 1.625 3/8-24 0.937 12 9,544 0.14
XFR7 XFL7 0.4375 1.125 0.562 0.437 0.812 1.812 7/16-20 1.062 14 10,285 0.19
XFR8 XFL8 0.5000 1.312 0.625 0.500 0.937 2.125 1/2-20 1.187 12 15,336 0.31
XFR10 XFL10 0.6250 1.500 0.750 0.562 1.125 2.500 5/8-18 1.500 16 17,955 0.45
XFR12 XFL12 0.7500 1.750 0.875 0.687 1.312 2.875 3/4-16 1.750 14 28,081 0.69
XFR16 XFL16 1.0000 2.750 1.375 1.015 1.875 4.125 1 1/4-12 2.125 17 76,200 2.11

À propos

EXPERTISE
Plus de 15 ans d’expérience dans les pièces de châssis de rechange
FIABILITÉ
Trade Assurance protège chaque étape, du paiement à la livraison
PERSONNALISATION
Fabrication OEM et ODM adaptée à vos besoins
SERVICE CLIENT
Assistance en ligne 7*24 h. Réponse aux e-mails sous 24 heures
SOLUTIONS
Notre équipe R&D transforme votre projet de châssis, de l’idée au produit fini



Produits les plus vendus

Main Products ROD ENDSMain Products 4 BAR ROD ENDSMain Products REBUILDABLE JOINTSMain Products ROD END KITS
Main Products HIGH MISALIGNMENT SPACERSMain Products TUBE ADAPTERSMain Products BALL JOINTSMain Products CLEVIS AND YOKE
Main Products LINKAGE ADJUSTERSMain Products SPHERICAL BALLSMain Products JAM NUTSMain Products TUBE CLAMP AND COUPLERS

Main Products COILOVER SLEEVE KITSMain Products SWAY BAR LINKSMain Products RACK ENDSMain Products RADIUS ROD

Main Products TUBESMain Products DOM/CHROMOLY TUBING



Contrôle qualité

Chaque pièce contrôlée avant expédition

🔩

Contrôle des matières premières

Certificats matière vérifiés avant le début de l’usinage et de l’assemblage.

🔍

Contrôle dimensionnel

Les cotes critiques sont contrôlées par rapport au plan ou aux exigences de l’échantillon.

🔬

Contrôle de surface

Le contrôle visuel confirme la qualité de finition, l’ébavurage et la propreté de l’ensemble.

📋

Documentation du lot

Des rapports d’inspection et la traçabilité de production peuvent être fournis sur demande.

Applications

Applications : Rotules et joints Heim

Tringleries de direction et de suspension

Les tiges de liaison et les ensembles d’articulations Heim offrent des liaisons réglables et entretenables pour les systèmes de direction, de suspension et de châssis. Adaptez le type d’articulation, le filetage, les entretoises et l’alignement à la course du mécanisme.

Fabrication pour la compétition et le tout-terrain

Ces composants sont très utilisés dans les constructions de véhicules sur mesure où la géométrie, le réglage de longueur et les articulations remplaçables comptent. Vérifiez les charges de choc, le désalignement, l’orientation des fixations et l’accès pour la maintenance.

Commandes industrielles et agricoles

Les tringleries à rotules peuvent relier leviers, actionneurs et bras de commande sur les équipements agricoles et industriels. Choisissez la matière, la bague, l’étanchéité et le traitement de surface selon la contamination et l’oscillation attendues.
