ROTULES ET JOINTS HEIM

Rotules à billes chromoly renforcées à fente de charge XM/XF

Name: Rotules à billes chromoly renforcées à fente de charge XM/XF
Brand: SYZ Rod Ends
Availability: InStock

✓ Certifié ISO 9001

✓ Vérifié par SGS

✓ Plus de 26 ans d’expérience en usine

✓ OEM / ODM possible

Loader Slot Structure, Heavy Duty, Nylon Race, Self-Lubricating, Self-Sealing Ball:52100 Bearing Steel, Precision Ground, Heat Treated, Hard Chrome Plated Race: Injection, Molded, Reinforced, Nylon with PTFE Body:4130 Chromoly Steel, Heat Treated, Hard Chrome Plated Type: Male/Female Thread: Right/Left Regular Size: Male Type from XM3-XM32/Female Type from XF3-XF16 Inch Size and Metric Size Both Available Custom Option: Material/Size/Stud Configurations

Demander un devis →

⚡ Réponse généralement sous 24 heures

MOQ :50 pcs / model

Délai :7–15 days

Échantillon :Gratuit (hors frais de transport)

Paiement :T/T · PayPal · L/C

Aperçu

Rotules à billes chromoly renforcées à fente de charge XM/XF : présentation

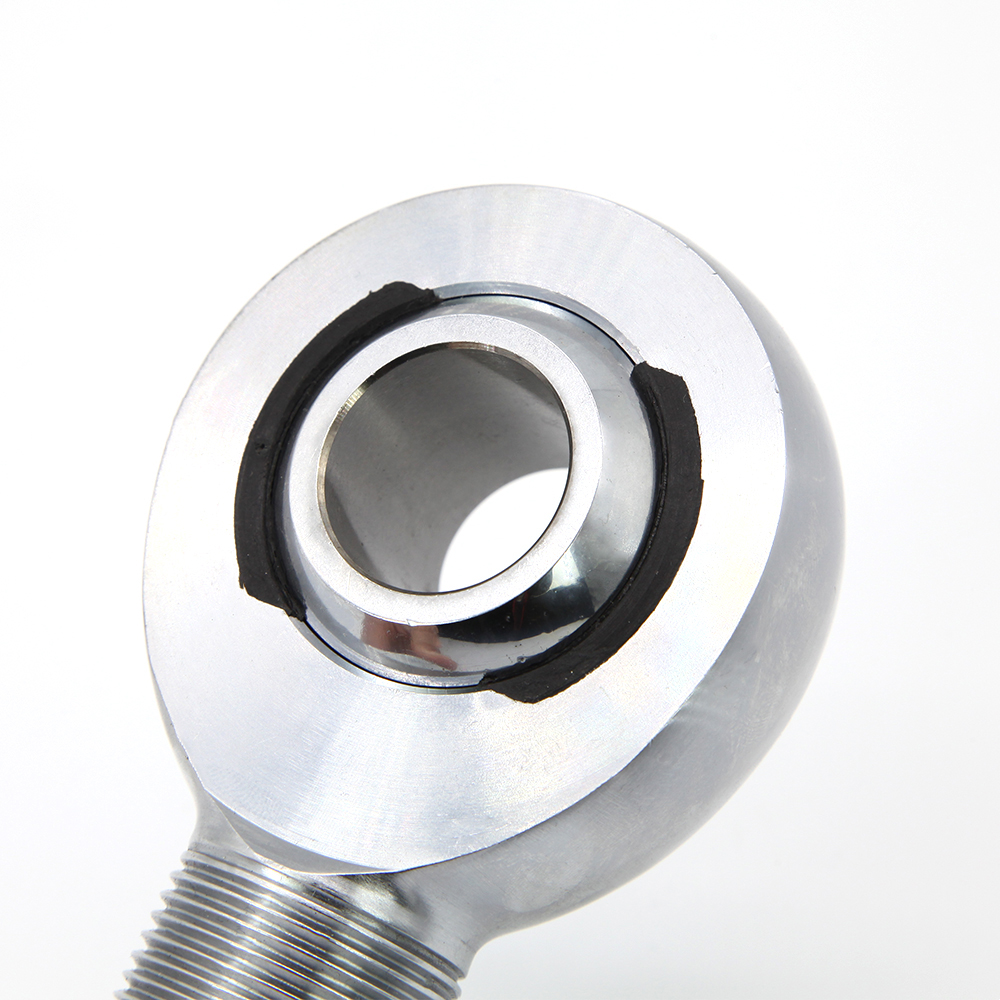

Article : embout sphérique XM/XF robuste en chromoly avec fente de chargement

BILLE	RACE	BODY
Acier à roulement 52100	INJECTION	4130 ACIER CHROMOLY
RECTIFIÉ AVEC PRÉCISION	MOLDED	TRAITÉ THERMIQUEMENT
TRAITÉ THERMIQUEMENT	REINFORCED	CHROMÉ DUR
CHROMÉ DUR	NYLON AVEC PTFE

Type : mâle/femelle
Filetage : à droite/à gauche

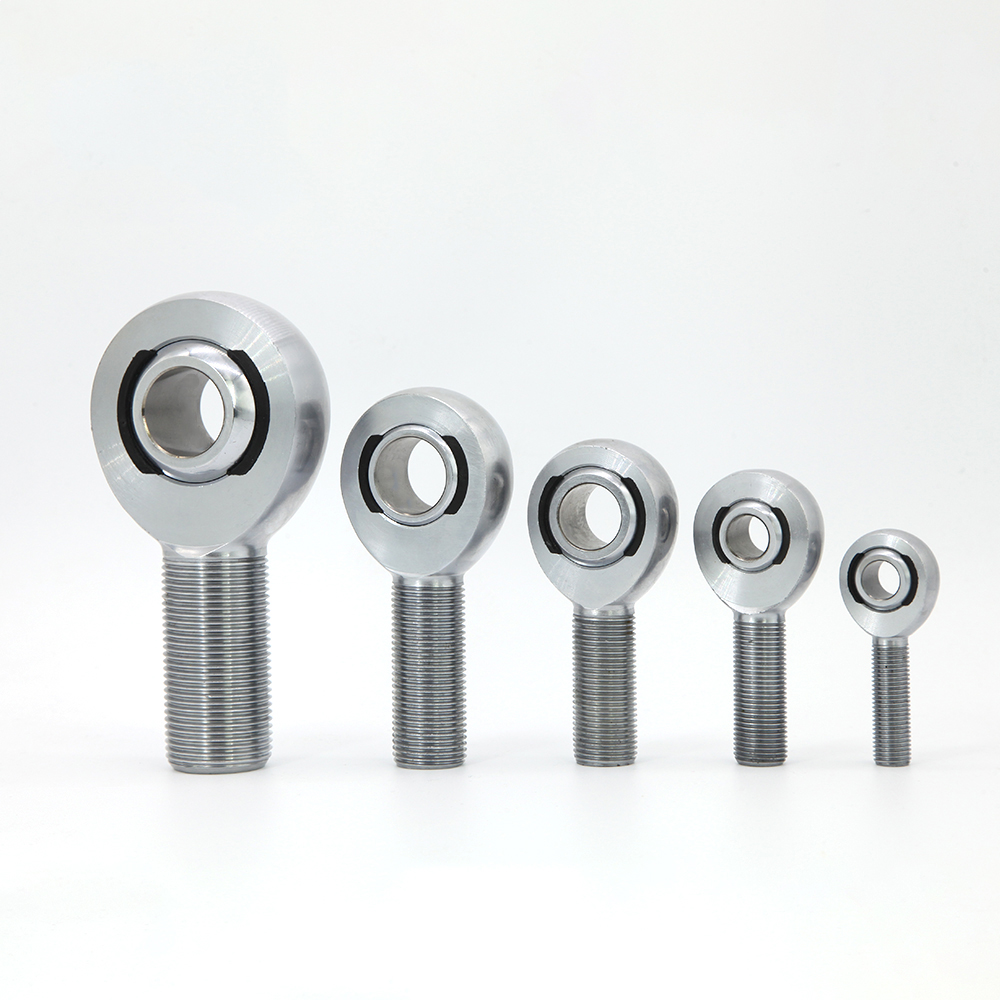

Dimensions standard : type mâle XM3-XM32 / type femelle XF3-XF16

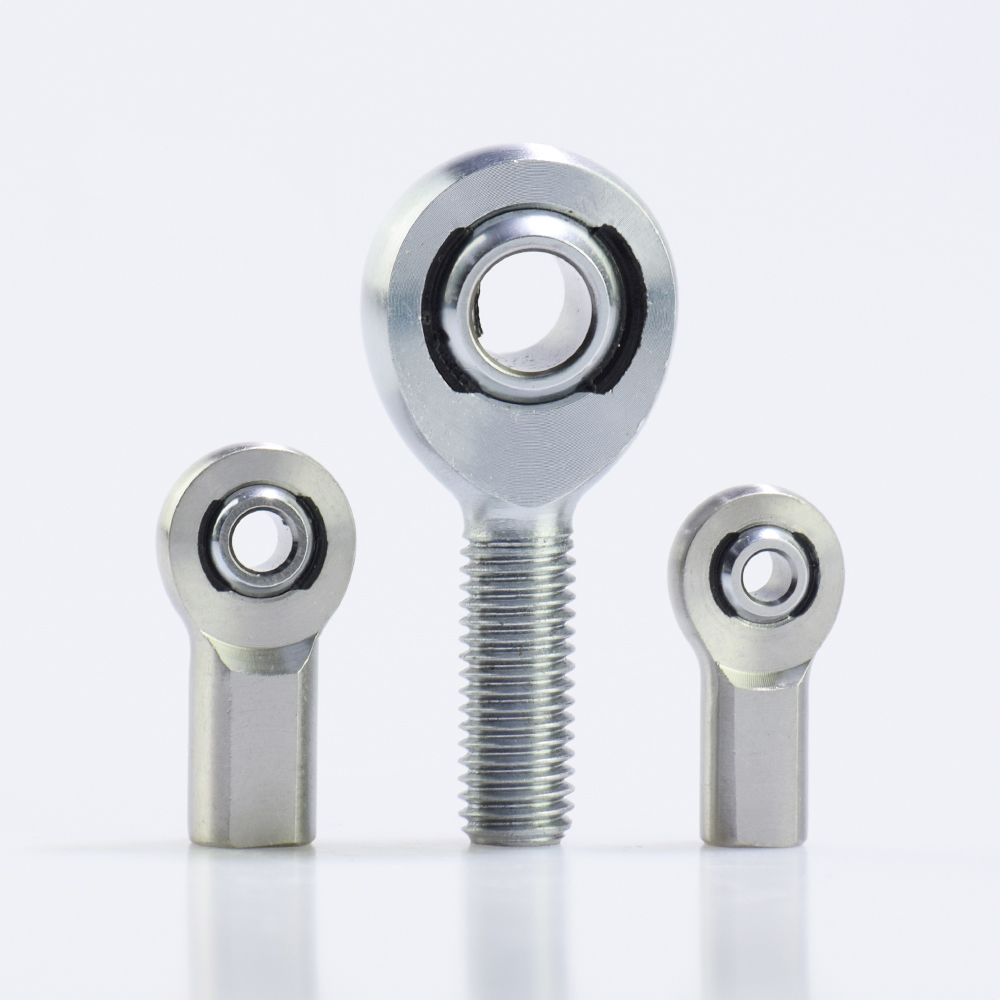

Dimensions en pouces et métriques disponibles
Options sur mesure : matériau/dimensions/configuration des goujons

xm xf rod end

Tableau des dimensions des rotules Heim XM/XF en chromoly

MALE ROD END RH.	MALE ROD END LH.	B	D	W	T	BALL	AF	N	CF	a°	STATIC	LBS
XMR3	XML3	0.19	0.625	0.312	0.25	0.437	1.25	10-32	0.75	13	2851	0.03
XMR3-4	XML3-4	0.19	0.75	0.312	0.25	0.437	1.562	1/4-28	1	10	5260	0.04
XMR4	XML4	0.25	0.75	0.375	0.281	0.5	1.562	1/4-28	1	16	5260	0.04
XMR4-5	XML4-5	0.25	0.875	0.375	0.281	0.5	1.875	5/16-24	1.25	13	8452	0.07
XMR5	XML5	0.3125	0.875	0.437	0.344	0.625	1.875	5/16-24	1.25	14	7639	0.07
XMR5-6	XML5-6	0.3125	1	0.437	0.344	0.625	1.938	3/8-24	1.25	12	12978	0.11
XMR6	XML6	0.375	1	0.5	0.406	0.719	1.938	3/8-24	1.25	12	9544	0.11
XMR6-7	XML6-7	0.375	1.125	0.5	0.406	0.719	2.125	7/16-20	1.375	10	17508	0.15
XMR7	XML7	0.4375	1.125	0.562	0.437	0.812	2.125	7/16-20	1.375	14	10285	0.15
XMR7-8	XML7-8	0.4375	1.312	0.562	0.437	0.812	2.438	1/2-20	1.5	12	23452	0.24
XMR8	XML8	0.5	1.312	0.625	0.5	0.937	2.438	1/2-20	1.5	12	16238	0.24
XMR8-10	XML8-10	0.5	1.5	0.625	0.5	0.937	2.625	5/8-18	1.625	10	31390	0.36
XMR8-12	XML8-12	0.5	1.75	0.625	0.562	1.125	2.875	3/4-16	1.75	16	40572	0.42
XMR10	XML10	0.625	1.5	0.75	0.562	1.125	2.625	5/8-18	1.625	16	17955	0.36
XMR12MM-10	XML12MM-10	12MM	1.5	0.75	0.562	1.125	2.625	5/8-18	1.625	16	31390	0.36
XMR10-12	XML10-12	0.625	1.75	0.75	0.562	1.125	2.875	3/4-16	1.75	13	40572	0.57
XMR12	XML12	0.75	1.75	0.875	0.687	1.312	2.875	3/4-16	1.75	14	28081	0.57
XMR12-14	XML12-14	0.75	2	0.875	0.687	1.312	3.375	7/8-14	1.875	12	55692	0.88
XMR14	XML14	0.875	2	0.875	0.765	1.375	3.375	7/8-14	2	7	45051	0.88
XMR16	XML16	1	2.75	1.375	1	1.875	4.125	1 1/4-12	2.125	17	76200	2.41
XMR16-1	XML16-1	1	2.75	1.375	1	1.875	4.125	1-14	2.125	17	76200	2.13
XMR16-2	XML16-2	1	2.75	1.375	1	1.875	4.125	1-12	2.125	17	76200	2.13
XMR20	XML20	1.25	2.75	1.375	1	1.795	4.125	1 1/4-12	2.125	34	46638	2.3
XMR20-24	XML20-24	1.25	2.75	1.093	0.937	1.795	4.125	1 1/2-12	2.25	14	138465	2.63
XMR24	XML24	1.5	2.75	1.093	0.937	2.155	4.125	1 1/2-12	2.25	14	79000	2.63
XMR24-28	XML24-28	1.5	3.5	1.312	1.125	2.155	5.375	1 3/4-12	3	13	119595	6.06
XMR28	XML28	1.75	3.5	1.312	1.125	-	5.375	1 3/4-12	3	13	82000	6.06
XMR32	XML32	2	5	1.75	1.5	2.875	8	2-12	4	12	-	-

FEMALE ROD END RH.	FEMALE ROD END LH.	B	D	W	T	BALL	AF	N	CF	a°	STATIC	LBS
XFR3	XFL3	0.19	0.625	0.312	0.25	0.437	1.062	10-32	0.562	13	3733	0.04
XFR4	XFL4	0.25	0.75	0.375	0.281	0.5	1.312	1/4-28	0.75	16	6190	0.06
XFR5	XFL5	0.3125	0.875	0.437	0.344	0.625	1.375	5/16-24	0.75	14	7639	0.09
XFR6	XFL6	0.375	1	0.5	0.406	0.719	1.625	3/8-24	0.937	12	9544	0.14
XFR7	XFL7	0.4375	1.125	0.562	0.437	0.812	1.812	7/16-20	1.062	14	10285	0.19
XFR8	XFL8	0.5	1.312	0.625	0.5	0.937	2.125	1/2-20	1.187	12	15336	0.31
XFR10	XFL10	0.625	1.5	0.75	0.562	1.125	2.5	5/8-18	1.5	16	17955	0.45
XFR12	XFL12	0.75	1.75	0.875	0.687	1.312	2.875	3/4-16	1.75	14	28081	0.69
XFR14	XFL14	0.875	2	0.875	0.765	1.375	3.375	7/8-14	1.875	7	45051	0.93
XFR16	XFL16	1	2.75	1.375	1	1.875	4.125	1 1/4-12	2.125	17	76200	2.58
XFR16-1	XFL16-1	1	2.75	1.375	1	1.875	4.125	1-14	2.125	17	76200	2.58
XFR16-2	XFL16-2	1	2.75	1.375	1	1.875	4.125	1-12	2.125	17	76200	2.58

Processus de personnalisation : choisissez un produit similaire — confirmez la quantité minimale — envoyez une demande — transmettez vos plans ou échantillons — personnalisation
Choisissez un produit (s’il n’est pas sur notre site, sélectionnez un modèle similaire) — confirmez que la quantité demandée atteint le minimum de commande — envoyez une demande avec vos plans ou échantillons — nous vous répondrons pour confirmer les détails — nous transmettrons les informations à l’usine pour commencer la fabrication sur mesure

Produits les plus vendus

Contrôle qualité

Chaque pièce contrôlée avant expédition

🔩

Contrôle des matières premières

Certificats matière vérifiés avant le début de l’usinage et de l’assemblage.

🔍

Contrôle dimensionnel

Les cotes critiques sont contrôlées par rapport au plan ou aux exigences de l’échantillon.

🔬

Contrôle de surface

Le contrôle visuel confirme la qualité de finition, l’ébavurage et la propreté de l’ensemble.

📋

Documentation du lot

Des rapports d’inspection et la traçabilité de production peuvent être fournis sur demande.

Applications

Applications : Rotules et joints Heim

Tringleries de direction et de suspension

Les tiges de liaison et les ensembles d’articulations Heim offrent des liaisons réglables et entretenables pour les systèmes de direction, de suspension et de châssis. Adaptez le type d’articulation, le filetage, les entretoises et l’alignement à la course du mécanisme.

Fabrication pour la compétition et le tout-terrain

Ces composants sont très utilisés dans les constructions de véhicules sur mesure où la géométrie, le réglage de longueur et les articulations remplaçables comptent. Vérifiez les charges de choc, le désalignement, l’orientation des fixations et l’accès pour la maintenance.

Commandes industrielles et agricoles

Les tringleries à rotules peuvent relier leviers, actionneurs et bras de commande sur les équipements agricoles et industriels. Choisissez la matière, la bague, l’étanchéité et le traitement de surface selon la contamination et l’oscillation attendues.
