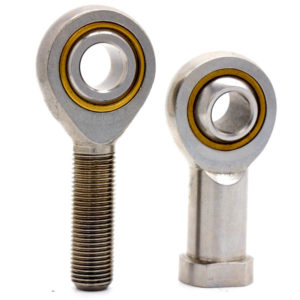

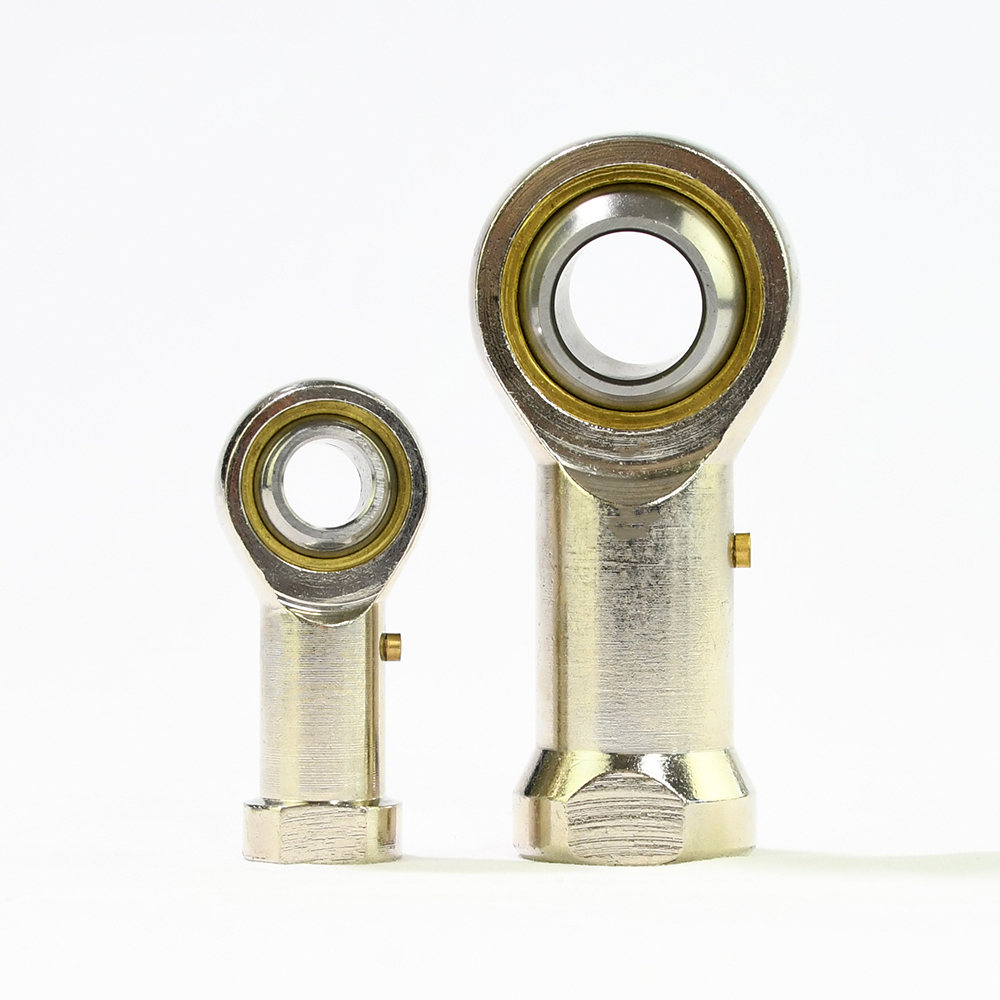

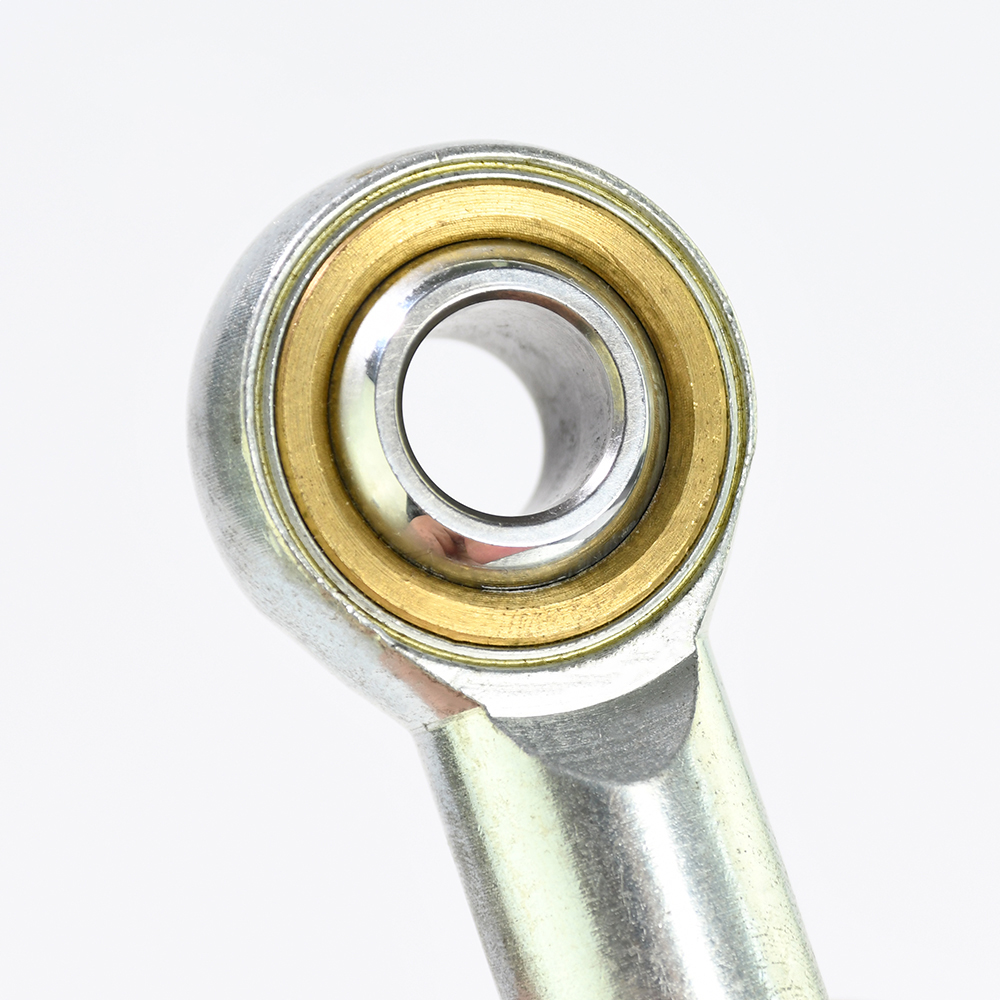

Article : roulements sphériques VM/VF sur mesure avec bague en bronze zinguée
| BILLE | RACE | BODY | |||||||
| Acier à roulement 52100 | BRONZE FRITTÉ | ACIER AU CARBONE | |||||||
| RECTIFIÉ AVEC PRÉCISION | IMPRÉGNÉ D’HUILE | ZINGUÉ ARGENTÉ | |||||||
| TRAITÉ THERMIQUEMENT | |||||||||
| CHROMÉ DUR | |||||||||
Type : mâle/femelle
Filetage : à droite/à gauche
Dimensions standard : type mâle VM3-VM12 / type femelle VF3-VF12
Dimensions en pouces et métriques disponibles
Options sur mesure : matériau/dimensions/configuration des goujons/revêtement
Tableau des dimensions des embouts VM et VF
| EMBOUT VM | B | D | W | T | BILLE | AM | N | CM | a° | STATIQUE | ENV. | |
| DROITE | GAUCHE | DIAM. | DIAM. | LARGEUR | LARGEUR | DIAM. | LONGUEUR | FILETAGE | LONGUEUR | DÉSALIGN. | RADIAL | POIDS |
| FILETAGE | FILETAGE | +0.0025 | +0.010 | +0.005 | +0.005 | Réf. | +0.015 | UNF | +0.062 | ANGLE | CHARGE | (LB) |
| RÉF. PIÈCE | RÉF. PIÈCE | -0.0005 | -0.010 | -0.005 | -0.005 | -0.015 | 3A | -0.031 | Réf. | (LB) | ||
| VMR3 | VML3 | 0.1900 | 0.625 | 0.312 | 0.250 | 0.437 | 1.250 | 10-32 | 0.750 | 13 | 1,169 | 0.03 |
| VMR4 | VML4 | 0.2500 | 0.750 | 0.375 | 0.281 | 0.500 | 1.562 | 1/4-28 | 1.000 | 16 | 2,158 | 0.04 |
| VMR5 | VML5 | 0.3125 | 0.875 | 0.437 | 0.344 | 0.625 | 1.875 | 5/16-24 | 1.250 | 12 | 2,784 | 0.07 |
| VMR6 | VML6 | 0.3750 | 1.000 | 0.500 | 0.406 | 0.719 | 1.938 | 3/8-24 | 1.250 | 12 | 3,915 | 0.11 |
| VMR7 | VML7 | 0.4375 | 1.125 | 0.562 | 0.437 | 0.812 | 2.125 | 7/16-20 | 1.375 | 14 | 4,218 | 0.16 |
| VMR8 | VML8 | 0.5000 | 1.312 | 0.625 | 0.500 | 0.937 | 2.438 | 1/2-20 | 1.500 | 12 | 6,660 | 0.25 |
| VMR10 | VML10 | 0.6250 | 1.500 | 0.750 | 0.562 | 1.125 | 2.625 | 5/8-18 | 1.625 | 16 | 7,364 | 0.38 |
| VMR12 | VML12 | 0.7500 | 1.750 | 0.875 | 0.687 | 1.312 | 2.875 | 3/4-16 | 1.750 | 14 | 11,518 | 0.60 |
| EMBOUT VF | B | D | W | T | BILLE | AF | N | CF | a° | STATIQUE | ENV. | |
| VFR3 | VFL3 | 0.1900 | 0.625 | 0.312 | 0.250 | 0.562 | 1.062 | 10-32 | 0.562 | 13 | 1,531 | 0.04 |
| VFR4 | VFL4 | 0.2500 | 0.750 | 0.375 | 0.281 | 0.750 | 1.312 | 1/4-28 | 0.750 | 16 | 2,539 | 0.06 |
| VFR5 | VFL5 | 0.3125 | 0.875 | 0.437 | 0.344 | 0.750 | 1.375 | 5/16-24 | 0.750 | 12 | 3,133 | 0.09 |
| VFR6 | VFL6 | 0.3750 | 1.000 | 0.500 | 0.406 | 0.937 | 1.625 | 3/8-24 | 0.937 | 12 | 3,915 | 0.15 |
| VFR7 | VFL7 | 0.4375 | 1.125 | 0.562 | 0.437 | 1.062 | 1.812 | 7/16-20 | 1.062 | 14 | 4,218 | 0.2 |
| VFR8 | VFL8 | 0.5000 | 1.312 | 0.625 | 0.500 | 1.189 | 2.125 | 1/2-20 | 1.187 | 12 | 6,660 | 0.33 |
| VFR10 | VFL10 | 0.6250 | 1.500 | 0.750 | 0.562 | 1.125 | 2.500 | 5/8-18 | 1.500 | 16 | 7,364 | 0.48 |
| VFR12 | VFL12 | 0.7500 | 1.750 | 0.875 | 0.687 | 1.312 | 2.875 | 3/4-16 | 1.750 | 14 | 11,518 | 0.72 |
Processus de personnalisation : choisissez un produit similaire — confirmez la quantité minimale — envoyez une demande — transmettez vos plans ou échantillons — personnalisation
Choisissez un produit (s’il n’est pas sur notre site, sélectionnez un modèle similaire) — confirmez que la quantité demandée atteint le minimum de commande — envoyez une demande avec vos plans ou échantillons — nous vous répondrons pour confirmer les détails — nous transmettrons les informations à l’usine pour commencer la fabrication sur mesure
Certificats matière vérifiés avant le début de l’usinage et de l’assemblage.
Les cotes critiques sont contrôlées par rapport au plan ou aux exigences de l’échantillon.
Le contrôle visuel confirme la qualité de finition, l’ébavurage et la propreté de l’ensemble.
Des rapports d’inspection et la traçabilité de production peuvent être fournis sur demande.
Indiquez-nous la quantité, le délai, la référence du plan ou toute exigence de personnalisation. Nous répondons sous 24 heures.
