ROTULES ET JOINTS HEIM

Rotule en acier inoxydable pour machines industrielles

✓ Certifié ISO 9001
✓ Vérifié par SGS
✓ Plus de 26 ans d’expérience en usine
✓ OEM / ODM possible

Precision-engineered stainless steel rod ends designed for industrial machinery, including egg processing and packaging equipment. High corrosion resistance, durability, and customizable specifications to meet OEM production requirements.

Email Us [email protected] to Get a Latest Price or a Sample
Demander un devis →
⚡ Réponse généralement sous 24 heures
MOQ :50 pcs / model
Délai :7–15 days
Échantillon :Gratuit (hors frais de transport)
Paiement :T/T · PayPal · L/C
Aperçu

Rotule en acier inoxydable pour machines industrielles : présentation

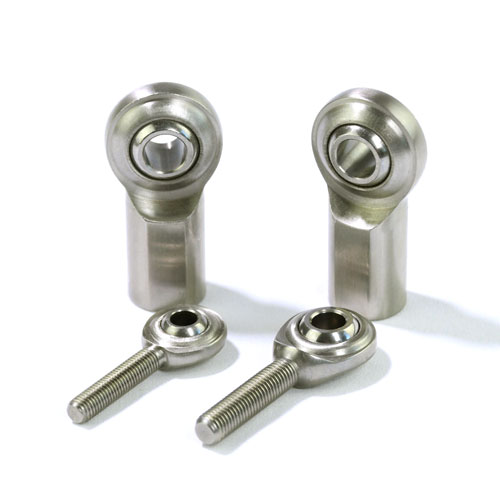

Rotule en acier inoxydable pour machines industrielles

Notre rotule en acier inoxydable est idéale pour les applications industrielles où la précision, la durabilité et la résistance à la corrosion sont essentielles. Ces pièces sont largement utilisées dans les équipements de traitement des œufs, les machines d’emballage alimentaire et d’autres systèmes d’automatisation.

Rotule en acier inoxydable pour machines industrielles

Caractéristiques

  • Matériau : acier inoxydable
  • Résistance élevée à la corrosion
  • Dimensions et filetages personnalisés
  • Adapté aux environnements à qualité alimentaire
  • Longue durée de vie et entretien réduit

Services de personnalisation

  • Usinage CNC
  • Traitement de surface (polissage, passivation)
  • Gravure de logo personnalisée
  • Échantillonnage en petite série et production en série disponibles

Applications

  • Machines de classement des œufs
  • Machines d’emballage alimentaire
  • Vérins linéaires
  • Systèmes de convoyage
ROTULE SCM-T B D W T BILLE AM N CM a° STATIQUE POIDS
DROITE GAUCHE DIAM. DIAM. LARGEUR LARGEUR DIAM. LONGUEUR FILETAGE LONGUEUR DÉSAX. RADIAL APPROX.
FILETAGE FILETAGE +0.0025 +0.010 +0.005 RÉF. RÉF. +0.015 UNF +0.062 ANGLE CHARGE (LBS)
RÉF. ARTICLE RÉF. ARTICLE -0.0005 -0.010 -0.005 -0.015 3A -0.031 RÉF. (LBS)
SCMR3T SCML3T 0.1900 0.625 0.312 0.234 0.437 1.250 10-32 0.750 20 912 0.03
SCMR4T SCML4T 0.2500 0.750 0.375 0.250 0.500 1.562 1/4-28 1.000 27 1,370 0.04
SCMR5T SCML5T 0.3125 0.875 0.437 0.312 0.625 1.875 5/16-24 1.250 22 2,050 0.07
SCMR6T SCML6T 0.3750 1.000 0.500 0.359 0.719 1.938 3/8-24 1.250 22 3,040 0.11
SCMR7T SCML7T 0.4375 1.125 0.562 0.406 0.812 2.125 7/16-20 1.375 21 3,780 0.15
SCMR8T SCML8T 0.5000 1.312 0.625 0.453 0.937 2.438 1/2-20 1.500 20 4,700 0.24
SCMR10T SCML10T 0.6250 1.500 0.750 0.484 1.125 2.625 5/8-18 1.625 26 5,860 0.36
SCMR12T SCML12T 0.7500 1.750 0.875 0.593 1.312 2.875 3/4-16 1.750 24 7,512 0.57
ROTULE SCF-T B D W T BILLE AF N CF a° STATIQUE POIDS
SCFR3T SCFL3T 0.1900 0.625 0.312 0.234 0.437 1.062 10-32 0.500 20 930 0.04
SCFR4T SCFL4T 0.2500 0.750 0.375 0.250 0.500 1.312 1/4-28 0.687 27 1,380 0.05
SCFR5T SCFL5T 0.3125 0.875 0.437 0.312 0.625 1.375 5/16-24 0.687 22 2,100 0.08
SCFR6T SCFL6T 0.3750 1.000 0.500 0.359 0.719 1.625 3/8-24 0.812 22 3,080 0.13
SCFR7T SCFL7T 0.4375 1.125 0.562 0.406 0.812 1.812 7/16-20 0.937 21 3,790 0.18
SCFR8T SCFL8T 0.5000 1.312 0.625 0.453 0.937 2.125 1/2-20 1.062 20 4,720 0.29
SCFR10T SCFL10T 0.6250 1.500 0.750 0.484 1.125 2.500 5/8-18 1.375 26 5,870 0.43
SCFR12T SCFL12T 0.7500 1.750 0.875 0.593 1.312 2.875 3/4-16 1.562 24 7,520 0.65
Contrôle qualité

Chaque pièce contrôlée avant expédition

🔩

Contrôle des matières premières

Certificats matière vérifiés avant le début de l’usinage et de l’assemblage.

🔍

Contrôle dimensionnel

Les cotes critiques sont contrôlées par rapport au plan ou aux exigences de l’échantillon.

🔬

Contrôle de surface

Le contrôle visuel confirme la qualité de finition, l’ébavurage et la propreté de l’ensemble.

📋

Documentation du lot

Des rapports d’inspection et la traçabilité de production peuvent être fournis sur demande.

Applications

Applications : Rotules et joints Heim

Tringleries de direction et de suspension

Les tiges de liaison et les ensembles d’articulations Heim offrent des liaisons réglables et entretenables pour les systèmes de direction, de suspension et de châssis. Adaptez le type d’articulation, le filetage, les entretoises et l’alignement à la course du mécanisme.

Fabrication pour la compétition et le tout-terrain

Ces composants sont très utilisés dans les constructions de véhicules sur mesure où la géométrie, le réglage de longueur et les articulations remplaçables comptent. Vérifiez les charges de choc, le désalignement, l’orientation des fixations et l’accès pour la maintenance.

Commandes industrielles et agricoles

Les tringleries à rotules peuvent relier leviers, actionneurs et bras de commande sur les équipements agricoles et industriels. Choisissez la matière, la bague, l’étanchéité et le traitement de surface selon la contamination et l’oscillation attendues.
