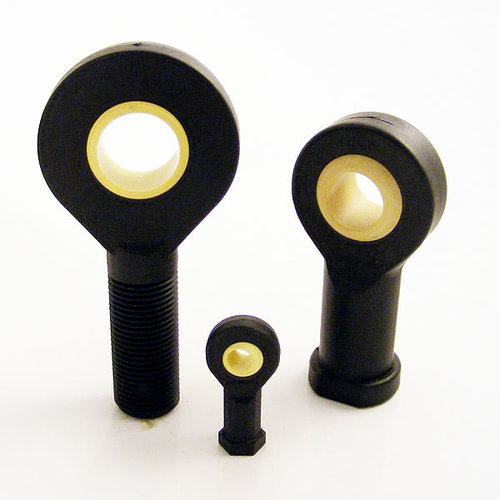

Détails des embouts de biellette en plastique mâles et femelles
Filetage : mâle/femelle, à droite/à gauche
| BILLE | BODY | ||||
| Acier à roulement 52100 | POLYMÈRE RENFORCÉ DE FIBRES | ||||
| RECTIFIÉ AVEC PRÉCISION | SELF-LUBRICATING | ||||
| TRAITÉ THERMIQUEMENT | |||||
| CHROMÉ DUR |
Tableau des dimensions des embouts de biellette en plastique (série SL)
Dimensions en mm
| DROITE | GAUCHE | B | D | W | T | AF | N | CF | a° | STATIQUE | POIDS |
| FILETAGE | FILETAGE | (g) | |||||||||
| SL-R-02 | SL-L-02 | 2 | 9 | 4 | 3 | 12.5 | M2 | 6 | 15 | 200 | 1.8 |
| SL-R-03 | SL-L-03 | 3 | 13 | 6 | 4.5 | 18.5 | M3 | 8 | 14 | 800 | 2.46 |
| SL-R-05M4 | SL-L-05M4 | 5 | 18 | 8 | 6 | 27 | M4 | 10 | 13 | 1000 | 3.64 |
| SL-R-05 | SL-L-05 | 5 | 18 | 8 | 6 | 27 | M5 | 10 | 13 | 1000 | 3.52 |
| SL-R-06 | SL-L-06 | 6 | 20 | 9 | 7 | 30 | M6 | 12 | 11 | 1400 | 5.03 |
| SL-R-10 | SL-L-10 | 10 | 30 | 14 | 10.5 | 43 | M10 | 20 | 13 | 3100 | 15.68 |
| SL-R-10 F | SL-L-10 F | 10 | 30 | 14 | 10.5 | 43 | M10X1.25 | 20 | 13 | 3100 | 15.68 |
| SL-R-12 | SL-L-12 | 12 | 34 | 16 | 12 | 50 | M12 | 22 | 13 | 3600 | 23.75 |
| SL-R-12 F | SL-L-12 F | 12 | 34 | 16 | 12 | 50 | M12x1.25 | 22 | 13 | 3600 | 23.75 |
| SL-R-14 | SL-L-14 | 14 | 38 | 19 | 13.5 | 57 | M14 | 25 | 16 | 4000 | 33.06 |
| SL-R-16 | SL-L-16 | 16 | 42 | 21 | 15 | 64 | M16 | 28 | 15 | 4200 | 41.76 |
| SL-R-16 F | SL-L-16 F | 16 | 42 | 21 | 15 | 64 | M16X1.5 | 28 | 15 | 4200 | 41.76 |
| SL-R-18 | SL-L-18 | 18 | 46 | 23 | 16.5 | 71 | M18X1.5 | 32 | 15 | 4600 | 58.92 |
| SL-R-20 | SL-L-20 | 20 | 50 | 25 | 18 | 77 | M20 | 33 | 14 | 5400 | 78.1 |
| SL-R-20 M20 | SL-L-20 M20 | 20 | 50 | 25 | 18 | 77 | M20x1.5 | 33 | 14 | 5400 | 76.95 |
| SL-R-22 | SL-L-22 | 22 | 56 | 28 | 20 | 84 | M22X1.5 | 37 | 15 | 7000 | 102.3 |
| SL-R-30 | SL-L-30 | 30 | 70 | 37 | 25 | 110 | M30x2.0 | 51 | 15 | 10500 | 197.5 |
Processus de personnalisation : choisir un produit similaire — confirmer la quantité minimale — envoyer une demande — transmettre vos plans ou échantillons — lancer la personnalisation
Choisissez un produit (s’il n’est pas sur notre site, sélectionnez un modèle similaire) — confirmez que la quantité demandée atteint le minimum de commande — envoyez une demande avec vos plans ou échantillons — nous vous répondrons pour confirmer les détails — nous transmettrons les informations à l’usine pour commencer la fabrication sur mesure
Certificats matière vérifiés avant le début de l’usinage et de l’assemblage.
Les cotes critiques sont contrôlées par rapport au plan ou aux exigences de l’échantillon.
Le contrôle visuel confirme la qualité de finition, l’ébavurage et la propreté de l’ensemble.
Des rapports d’inspection et la traçabilité de production peuvent être fournis sur demande.
Indiquez-nous la quantité, le délai, la référence du plan ou toute exigence de personnalisation. Nous répondons sous 24 heures.
