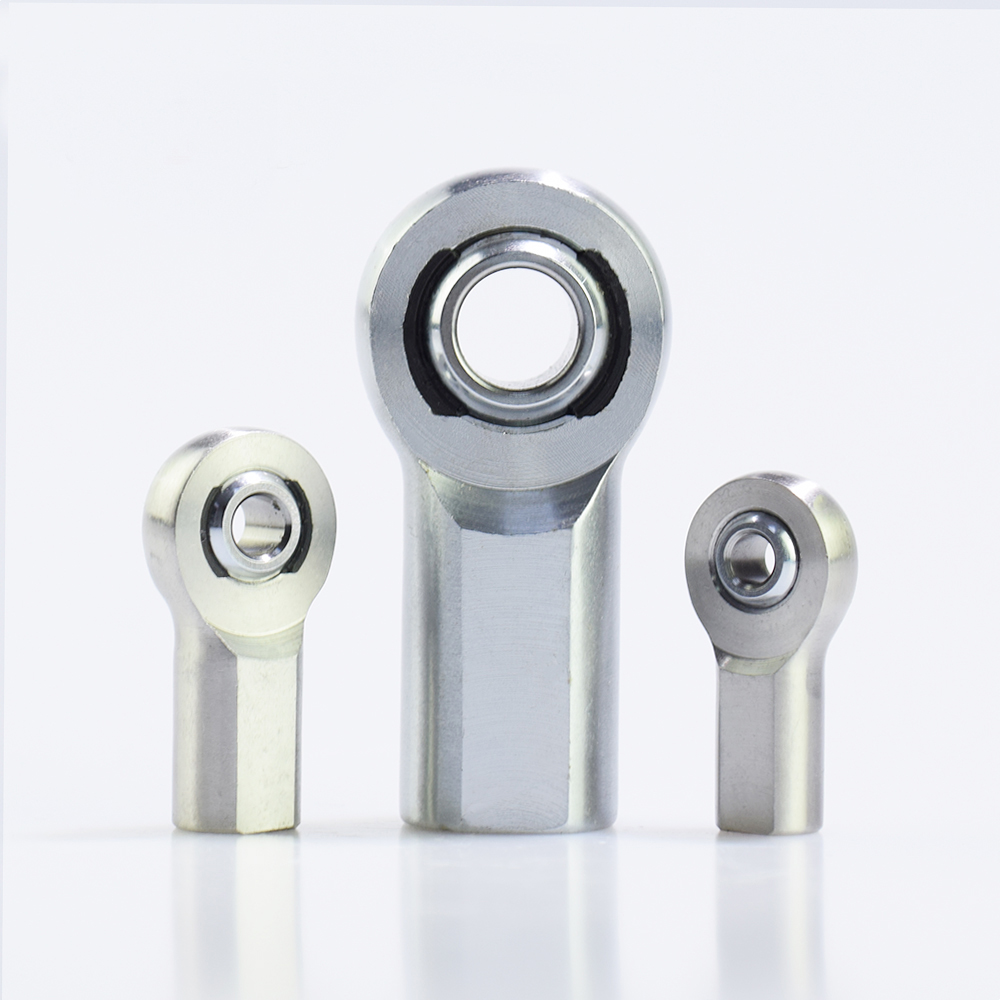

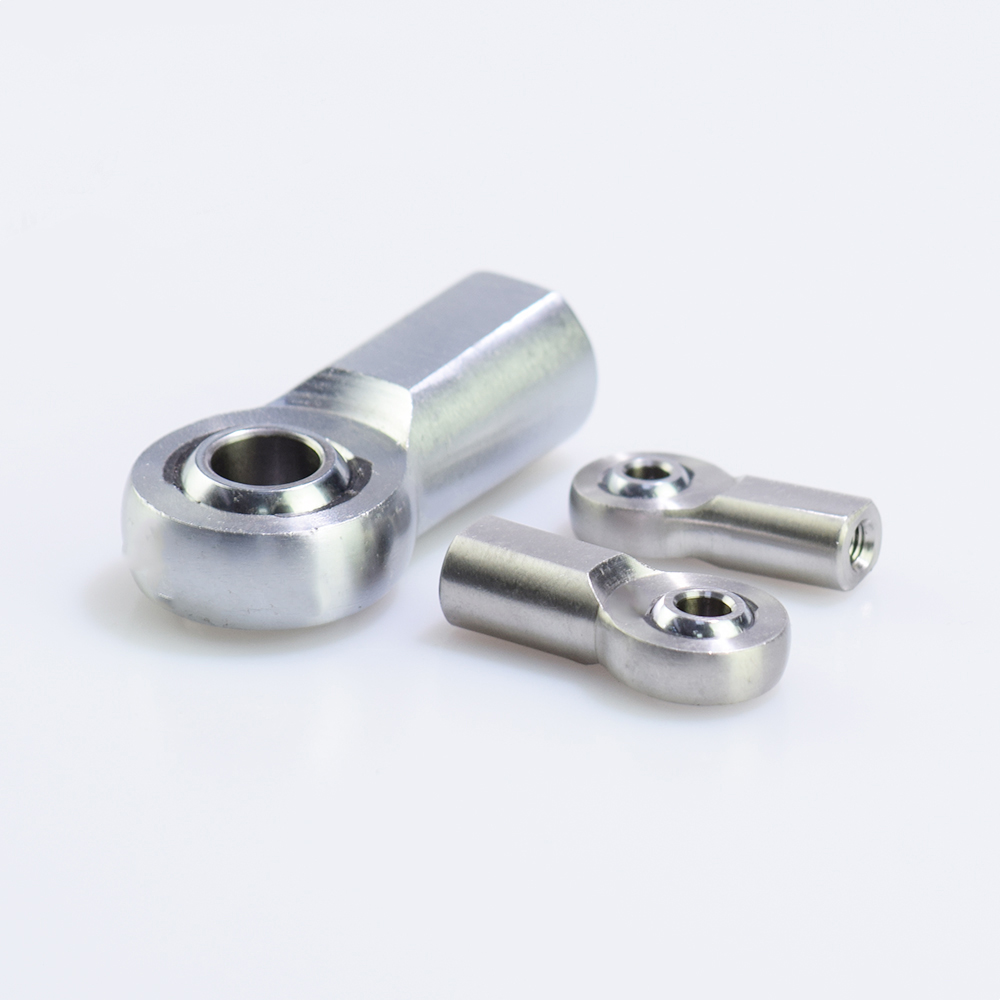

rod end set Female heim joint
ROTULES ET JOINTS HEIM

Rotules métriques MXM MXF M5 M8 M10 M12 M16 M48

✓ Certifié ISO 9001
✓ Vérifié par SGS
✓ Plus de 26 ans d’expérience en usine
✓ OEM / ODM possible
Type: Male/FemaleThread: Right/LeftRegular Size: Male and Female Type from MXMR5-MXMR50 and MXFR5-MXFR30Inch Size and Metric Size Both AvailableCustom Option: Material/Size/Stud Configurations
Demander un devis →
⚡ Réponse généralement sous 24 heures
MOQ :50 pcs / model
Délai :7–15 days
Échantillon :Gratuit (hors frais de transport)
Paiement :T/T · PayPal · L/C
Aperçu

Rotules métriques MXM MXF M5 M8 M10 M12 M16 M48 : présentation

Article : embouts de biellette métriques MXM/MXF M5 M8 M10 M12 M16 M48

BILLE RACE BODY
Acier à roulement 52100 INJECTION 4130 ACIER CHROMOLY
RECTIFIÉ AVEC PRÉCISION MOLDED TRAITÉ THERMIQUEMENT
TRAITÉ THERMIQUEMENT REINFORCED CHROMÉ DUR
CHROMÉ DUR NYLON avec PTFE

Type : mâle/femelle
Filetage : à droite/à gauche
Dimensions standard : type mâle MXMR5-MXMR50 et type femelle MXFR5-MXFR30
Dimensions en pouces et métriques disponibles
Options sur mesure : matériau/dimensions/configuration des goujons

most popular rod end

MXM MXF metric rod end



MXM et MXF Tableau des dimensions des embouts de biellette métriques

Dimensions en mm

ROTULE MXM B D W T AM N CM a° STATIQUE ENV.
DROITE GAUCHE DIAM. DIAM. LARGEUR LARGEUR LONGUEUR FILETAGE LONGUEUR DÉSALIGN. RADIAL POIDS
FILETAGE FILETAGE 0.065 0.038 0.12 Réf. 0.4 METRIC 1 ANGLE CHARGE (GRAMMES)
RÉF. PIÈCE RÉF. PIÈCE -0.012 -0.038 -0.12 -0.4 MALE -1 Réf. KN
MXMR5 MXML5 5 18 8 6 33 M5 X 0.8 19 24 7.8
MXMR6 MXML6 6 20 9 6.75 36 M6 X 1.0 21 24 11.2 20
MXMR8 MXML8 8 24 12 9 42 M8 X 1.25 25 26 19.5 30
MXMR10 MXML10 10 28 14 10.5 48 M10 X 1.5 28 24 31.7 60
MXMR10X1.25 MXML10X1.25 10 28 14 10.5 48 M10 X 1.25 28 24 31.7 60
MXMR12 MXML12 12 32 16 12 54 M12 X 1.75 32 24 48.8 80
MXMR12X1.25 MXML12X1.25 12 32 16 12 54 M12 X 1.25 32 24 48.8 80
MXMR12X1.5 MXML12X1.5 12 32 16 12 54 M12 X 1.5 32 24 48.8 80
MXMR14 MXML14 14 36 19 13.5 60 M14 X 2.0 36 30 65.8 129
MXMR14X1.5 MXML14X1.5 14 36 19 13.5 60 M14 X 1.5 36 30 65.8 129
MXMR16 MXML16 16 42 21 15 66 M16 X 2.0 37 28 80 200
MXMR16X1.5 MXML16X1.5 16 42 21 15 66 M16 X 1.5 37 28 80 200
MXMR18 MXML18 18 46 23 16.5 72 M18 X 1.5 41 32 95 280
MXMR20 MXML20 20 50 25 18 78 M20 X 1.5 45 26 107 340
MXMR22 MXML22 22 54 28 20 84 M22 X 1.5 48 28 143 280
MXMR25 MXML20 25 60 31 22 94 M24 X 2.0 55 28 153 340
MXMR30 MXML20 30 70 37 25 110 M30 X 2.0 66 32 195 340
MXMR35 MXML35 35 80 43 28 140 M36 x 2.00 85 32
MXMR40 MXML40 40 90 49 33 150 M42 x 2.00 90 34
MXMR50 MXML50 50 116 60 45 185 M48 x 2.00 105 24
ROTULE MXF B D W T AF N CF a° STATIQUE ENV.
MXFR5 MXFL5 5 18 8 6 27 M5 X 0.8 8 24 19.5
MXFR6 MXFL6 6 20 9 6.75 30 M6 X 1.0 9 24 21.2 20
MXFR8 MXFL8 8 24 12 9 36 M8 X 1.25 12 26 29.2 30
MXFR10 MXFL10 10 28 14 10.5 43 M10 X 1.5 15 24 48.8 60
MXFR10X1.25 MXFL10X1.25 10 28 14 10.5 43 M10 X 1.25 15 24 48.8 60
MXFR12 MXFL12 12 32 16 12 50 M12 X 1.75 18 24 58.5 80
MXFR12X1.25 MXFL12X1.25 12 32 16 12 50 M12 X 1.25 18 24 58.5 80
MXFR12X1.5 MXFL12X1.5 12 32 16 12 50 M12 X 1.5 18 24 58.5 80
MXFR14 MXFL14 14 36 19 13.5 57 M14 X 2.0 21 30 68.3 129
MXFR14X1.5 MXFL14X1.5 14 36 19 13.5 57 M14 X 1.5 21 30 68.3 129
MXFR16 MXFL16 16 42 21 15 64 M16 X 2.0 24 28 80 200
MXFR16X1.5 MXFL16X1.5 16 42 21 15 64 M16 X 1.5 24 28 80 200
MXFR18 MXFL18 18 46 23 16.5 71 M18 X 1.5 27 32 95 280
MXFR20 MXFL20 20 50 25 18 77 M20 X 1.5 30 26 107 340
MXFR22 MXFL22 22 54 28 20 84 M22 X 1.5 33 28 143 280
MXFR25 MXFL25 25 60 31 22 94 M24 X 2.0 36 28 153 340
MXFR30 MXFL30 30 70 37 25 110 M30 X 2.0 45 32 195 340

Processus de personnalisation : choisissez un produit similaire — confirmez la quantité minimale — envoyez une demande — transmettez vos plans ou échantillons — personnalisation
Choisissez un produit (s’il n’est pas sur notre site, sélectionnez un modèle similaire) — confirmez que la quantité demandée atteint le minimum de commande — envoyez une demande avec vos plans ou échantillons — nous vous répondrons pour confirmer les détails — nous transmettrons les informations à l’usine pour commencer la fabrication sur mesure

Produits les plus vendus

Main Products ROD ENDSMain Products 4 BAR ROD ENDSMain Products REBUILDABLE JOINTSMain Products ROD END KITS
Main Products HIGH MISALIGNMENT SPACERSMain Products TUBE ADAPTERSMain Products BALL JOINTSMain Products CLEVIS AND YOKE
Main Products LINKAGE ADJUSTERSMain Products SPHERICAL BALLSMain Products JAM NUTSMain Products TUBE CLAMP AND COUPLERS

Main Products COILOVER SLEEVE KITSMain Products SWAY BAR LINKSMain Products RACK ENDSMain Products RADIUS ROD

Main Products TUBESMain Products DOM/CHROMOLY TUBING

Contrôle qualité

Chaque pièce contrôlée avant expédition

🔩

Contrôle des matières premières

Certificats matière vérifiés avant le début de l’usinage et de l’assemblage.

🔍

Contrôle dimensionnel

Les cotes critiques sont contrôlées par rapport au plan ou aux exigences de l’échantillon.

🔬

Contrôle de surface

Le contrôle visuel confirme la qualité de finition, l’ébavurage et la propreté de l’ensemble.

📋

Documentation du lot

Des rapports d’inspection et la traçabilité de production peuvent être fournis sur demande.

Applications

Applications : Rotules et joints Heim

Tringleries de direction et de suspension

Les tiges de liaison et les ensembles d’articulations Heim offrent des liaisons réglables et entretenables pour les systèmes de direction, de suspension et de châssis. Adaptez le type d’articulation, le filetage, les entretoises et l’alignement à la course du mécanisme.

Fabrication pour la compétition et le tout-terrain

Ces composants sont très utilisés dans les constructions de véhicules sur mesure où la géométrie, le réglage de longueur et les articulations remplaçables comptent. Vérifiez les charges de choc, le désalignement, l’orientation des fixations et l’accès pour la maintenance.

Commandes industrielles et agricoles

Les tringleries à rotules peuvent relier leviers, actionneurs et bras de commande sur les équipements agricoles et industriels. Choisissez la matière, la bague, l’étanchéité et le traitement de surface selon la contamination et l’oscillation attendues.
