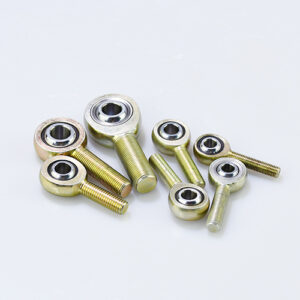

Détails des embouts Heim métriques JMX-M/JFX-M
3 pièces de précision, chromoly traité thermiquement, revêtement PTFE en option
Filetage : mâle/femelle, à droite/à gauche
Dimensions standard : type mâle JMXR5M-JMXR30M/type femelle JFXR5M-JFXR30M
Dimensions en pouces et métriques disponibles
Options sur mesure : matériau/dimensions/configuration du goujon/polissage
| BILLE | RACE | BODY | |||||||||
| Acier à roulement 52100 | ACIER ALLIÉ | ACIER ALLIÉ | |||||||||
| RECTIFIÉ AVEC PRÉCISION | TRAITÉ THERMIQUEMENT | TRAITÉ THERMIQUEMENT | |||||||||
| TRAITÉ THERMIQUEMENT | RÉSISTANT À LA CORROSION | ZINGUÉ ARGENTÉ | |||||||||
| CHROMÉ DUR | GARNITURE PTFE EN OPTION | ||||||||||
| EMBOUT JMX-M | B | D | W | T | BILLE | AM | N | CM | E | F | a° | STATIQUE | ENV. | |
| DROITE | GAUCHE | DIAM. | DIAM. | LARGEUR | LARGEUR | DIAM. | LONGUEUR | FILETAGE | LONGUEUR | DIAM. | FLAT | DÉSALIGN. | RADIAL | POIDS |
| FILETAGE | FILETAGE | +0.0015 | +0.38 | +0.12 | +0.13 | Réf. | +0.4 | UNF | +1.00 | +0.25 | +0.25 | ANGLE | CHARGE | (GRAMMES) |
| RÉF. PIÈCE | RÉF. PIÈCE | -0.0005 | -0.38 | -0.012 | -0.13 | -0.4 | 3A | -1.00 | -0.25 | -0.25 | Réf. | (LB) | ||
| JMXR6M | JMXL6M | 6 | 19 | 9 | 7.00 | 12.70 | 36 | M6 X 1.0 | 22 | – | – | 13 | 17,725 | 18 |
| JMXR8M | JMXL8M | 8 | 22 | 12 | 8.75 | 15.88 | 42 | M8 X 1.25 | 25 | – | – | 18 | 33,137 | 31 |
| JMXR10M | JMXL10M | 10 | 27 | 14 | 10.50 | 19.05 | 48 | M10 X 1.5 | 29 | – | – | 17 | 50,225 | 68 |
| JMXR12M | JMXL12M | 12 | 30 | 16 | 12.00 | 22.23 | 54 | M12X1.75 | 33 | – | – | 17 | 44,487 | 78 |
| JMXR14M | JMXL14M | 14 | 35 | 19 | 13.50 | 25.40 | 60 | M14 X 2.0 | 36 | – | – | 21 | 71,745 | 118 |
| JMXR16M | JMXL16M | 16 | 38 | 21 | 14.25 | 28.58 | 66 | M16 X 2.0 | 40 | – | – | 23 | 76,290 | 173 |
| EMBOUT JFX-M | B | D | W | T | BILLE | AF | N | CF | E | F | a° | STATIQUE | ENV. | |
| JFXR6M | JFXL6M | 6 | 19 | 9 | 7.00 | 12.70 | 30 | M6 X 1.0 | 14 | 13 | 11 | 13 | 25,785 | 25 |
| JFXR8M | JFXL8M | 8 | 22 | 12 | 8.75 | 15.88 | 36 | M8 X 1.25 | 17 | 16 | 14 | 18 | 33,215 | 40 |
| JFXR10M | JFXL10M | 10 | 27 | 14 | 10.50 | 19.05 | 43 | M10 X 1.5 | 21 | 19 | 17 | 17 | 50,230 | 80 |
| JFXR12M | JFXL12M | 12 | 30 | 16 | 12.00 | 22.23 | 54 | M12X1.75 | 24 | 22 | 19 | 17 | 44,490 | 95 |
| JFXR14M | JFXL14M | 14 | 35 | 19 | 13.50 | 25.40 | 57 | M14 X 2.0 | 27 | 25 | 22 | 21 | 71,745 | 160 |
| JFXR16M | JFXL16M | 16 | 38 | 21 | 14.25 | 28.58 | 64 | M16 X 2.0 | 33 | 27 | 22 | 23 | 76,295 | 215 |
Processus de personnalisation : choisir un produit similaire — confirmer la quantité minimale — envoyer une demande — transmettre vos plans ou échantillons — lancer la personnalisation
Choisissez un produit (s’il n’est pas sur notre site, sélectionnez un modèle similaire) — confirmez que la quantité demandée atteint le minimum de commande — envoyez une demande avec vos plans ou échantillons — nous vous répondrons pour confirmer les détails — nous transmettrons les informations à l’usine pour commencer la fabrication sur mesure
Certificats matière vérifiés avant le début de l’usinage et de l’assemblage.
Les cotes critiques sont contrôlées par rapport au plan ou aux exigences de l’échantillon.
Le contrôle visuel confirme la qualité de finition, l’ébavurage et la propreté de l’ensemble.
Des rapports d’inspection et la traçabilité de production peuvent être fournis sur demande.
Indiquez-nous la quantité, le délai, la référence du plan ou toute exigence de personnalisation. Nous répondons sous 24 heures.
