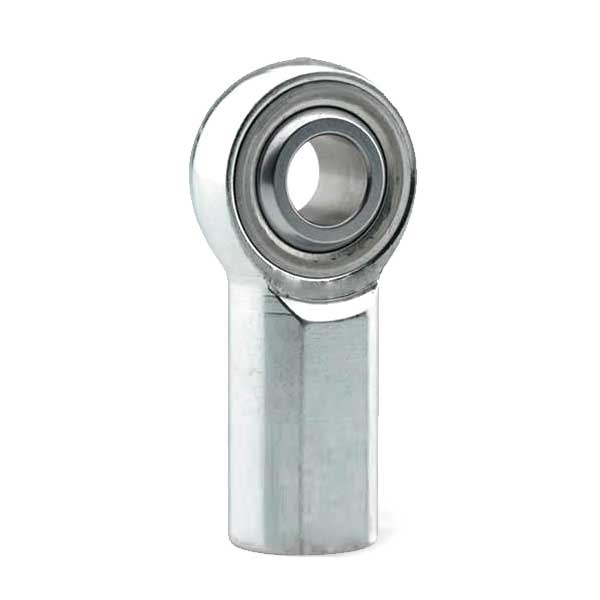

Female rod end bearing
3-Piece Rod End
Chromoly
Silver Zinc
Alloy Steel Heat Treated Race
Hard Chrome Plated Heat Treated Precision Ground 52100 Bearing Steel Ball
Article : rotule Heim femelle haute résistance en 3 pièces
Matériau du corps : acier chromoly/acier au carbone/acier inoxydable/aluminium aéronautique
Revêtement du corps : zingage argenté
Bague : acier allié traité thermiquement
Bille : acier à roulement 52100, traité thermiquement, rectifié avec précision et chromé dur
| ROTULE JFX(T) | B | D | W | T | AF | N | CF | a° | STATIQUE | ENV. | |
| JFXR3(T) | JFXL3(T) | 0.1900 | 0.625 | 0.312 | 0.250 | 1.062 | 10-32 | 0.562 | 13 | 3,327 | 0.040 |
| JFXR4(T) | JFXL4(T) | 0.2500 | 0.750 | 0.375 | 0.281 | 1.312 | 1/4-28 | 0.750 | 16 | 6,190 | 0.060 |
| JFXR5(T) | JFXL5(T) | 0.3125 | 0.875 | 0.437 | 0.344 | 1.375 | 5/16-24 | 0.750 | 14 | 7,639 | 0.090 |
| JFXR6(T) | JFXL6(T) | 0.3750 | 1.000 | 0.500 | 0.406 | 1.625 | 3/8-24 | 0.937 | 12 | 9,544 | 0.150 |
| JFXR7(T) | JFXL7(T) | 0.4375 | 1.125 | 0.562 | 0.437 | 1.812 | 7/16-20 | 1.062 | 14 | 10,285 | 0.200 |
| JFXR8(T) | JFXL8(T) | 0.5000 | 1.312 | 0.625 | 0.500 | 2.125 | 1/2-20 | 1.187 | 12 | 15,336 | 0.330 |
| JFXR10(T) | JFXL10(T) | 0.6250 | 1.500 | 0.750 | 0.562 | 2.500 | 5/8-18 | 1.500 | 16 | 17,955 | 0.480 |
| JFXR12(T) | JFXL12(T) | 0.7500 | 1.750 | 0.875 | 0.687 | 2.875 | 3/4-16 | 1.750 | 14 | 28,081 | 0.720 |
| JFXR14(T) | JFXL14(T) | 0.8750 | 2.000 | 0.875 | 0.765 | 3.375 | 7/8-14 | 1.875 | 7 | 45,051 | 1.030 |
| JFXR16(T) | JFXL16(T) | 1.0000 | 2.750 | 1.375 | 1.000 | 4.125 | 1 1/4-12 | 2.125 | 17 | 76,200 | 2.280 |
| JFXR16-1(T) | JFXL16-1(T) | 1.0000 | 2.750 | 1.375 | 1.000 | 4.125 | 1-14 | 2.125 | 17 | 76,200 | 2.580 |
| JFXR16-2(T) | JFXL16-2(T) | 1.0000 | 2.750 | 1.375 | 1.000 | 4.120 | 1-12 | 2.125 | 17 | 76,200 | 2.580 |
Processus de personnalisation : choisir un produit similaire — confirmer la quantité minimale — envoyer une demande — transmettre vos plans ou échantillons — lancer la personnalisation
Choisissez un produit (s’il n’est pas sur notre site, sélectionnez un modèle similaire) — confirmez que la quantité demandée atteint le minimum de commande — envoyez une demande avec vos plans ou échantillons — nous vous répondrons pour confirmer les détails — nous transmettrons les informations à l’usine pour commencer la fabrication sur mesure
Certificats matière vérifiés avant le début de l’usinage et de l’assemblage.
Les cotes critiques sont contrôlées par rapport au plan ou aux exigences de l’échantillon.
Le contrôle visuel confirme la qualité de finition, l’ébavurage et la propreté de l’ensemble.
Des rapports d’inspection et la traçabilité de production peuvent être fournis sur demande.
Indiquez-nous la quantité, le délai, la référence du plan ou toute exigence de personnalisation. Nous répondons sous 24 heures.
