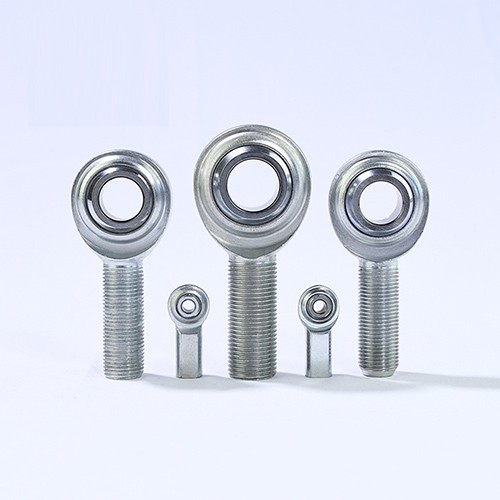

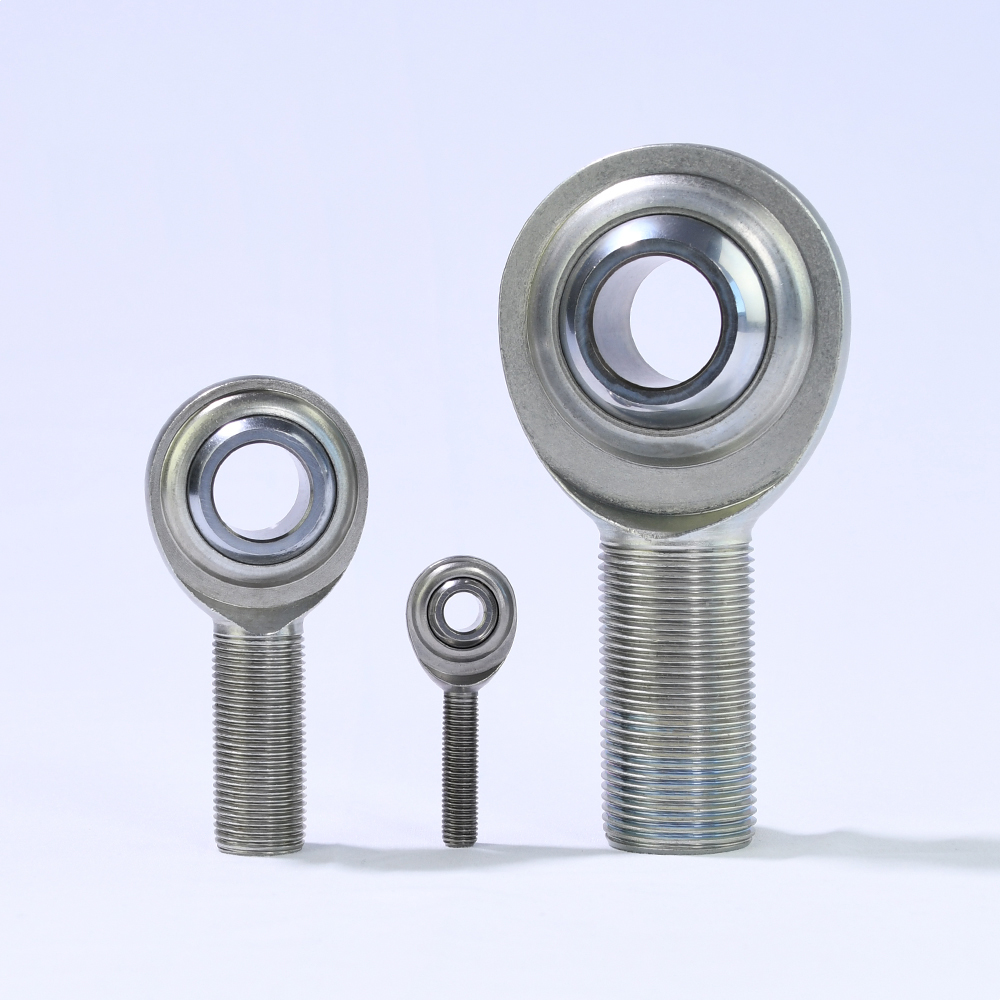

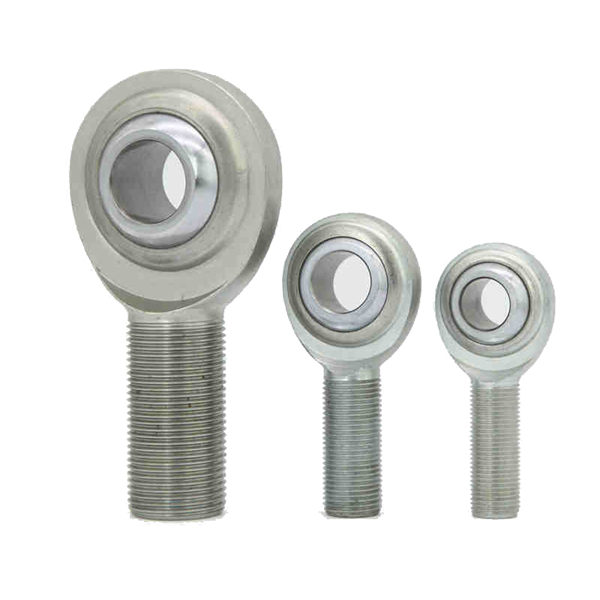

Détails des embouts CM-M/CF-M en acier au carbone, dimensions métriques
2 pièces, contact métal-métal pour usage industriel, revêtement Teflon en option
| BILLE | BODY | |||||
| Acier à roulement 52100 | ACIER AU CARBONE | |||||
| RECTIFIÉ AVEC PRÉCISION | TRAITÉ THERMIQUEMENT | |||||
| TRAITÉ THERMIQUEMENT | ZINGUÉ BLANC OU JAUNE | |||||
| CHROMÉ DUR | REVÊTEMENT PTFE EN OPTION | |||||
Filetage : droite/gauche, mâle/femelle
Dimensions standard : type mâle CMR3M-CMR20M/type femelle CFR3M-CFR20M
Dimensions en pouces et métriques disponibles
Options sur mesure : matériau/dimensions/revêtement/configuration du goujon
Tableau des embouts de biellette métriques CM-M/CF-M
| EMBOUT CM-M | B | D | W | T | BILLE | AM | N | CM | a° | STATIQUE | ENV. | |
| DROITE | GAUCHE | DIAM. | DIAM. | LARGEUR | LARGEUR | DIAM. | LONGUEUR | FILETAGE | LONGUEUR | DÉSALIGN. | RADIAL | POIDS |
| FILETAGE | FILETAGE | +0.065 | +0.038 | +0.12 | Réf. | Réf. | +0.40 | METRIC | +1.00 | ANGLE | CHARGE | (GRAMMES) |
| RÉF. PIÈCE | RÉF. PIÈCE | -0.012 | -0.038 | -0.12 | -0.40 | MALE | -1.00 | Réf. | NEWTONS | |||
| CMR3M | CML3M | 3 | 12.50 | 6 | 4.25 | 7.93 | 27 | M3 X0.5 | 15 | 23 | 1,775 | 7 |
| CMR5M | CML5M | 5 | 16.00 | 8 | 5.75 | 11.10 | 33 | M5 X0.8 | 20 | 22 | 5,168 | 12 |
| CMR6M | CML6M | 6 | 19.00 | 9 | 6.25 | 12.70 | 36 | M6 X 1.0 | 22 | 23 | 7,296 | 18 |
| CMR8M | CML8M | 8 | 22.25 | 12 | 8.00 | 15.88 | 42 | M8 X 1.25 | 25 | 28 | 13,591 | 31 |
| CMR10M | CML10M | 10 | 27.00 | 14 | 9.50 | 19.05 | 48 | M10 X 1.5 | 29 | 26 | 21,024 | 68 |
| CMR12M | CML12M | 12 | 30.00 | 16 | 10.75 | 22.23 | 54 | M12 X 1.75 | 33 | 27 | 25,819 | 78 |
| CMR14M | CML14M | 14 | 34.75 | 19 | 12.25 | 25.40 | 60 | M14 X 2.0 | 36 | 30 | 35,214 | 118 |
| CMR16M | CML16M | 16 | 38.00 | 21 | 12.75 | 28.58 | 66 | M16 X 2.0 | 40 | 33 | 37,391 | 173 |
| CMR18M | CML18M | 18 | 42.00 | 23 | 14.75 | 31.75 | 72 | M18 X 1.5 | 44 | 30 | 47,903 | 260 |
| CMR20M | CML20M | 20 | 46.00 | 25 | 16.25 | 34.93 | 78 | M20 X 1.5 | 47 | 29 | 57,101 | 290 |
| EMBOUT CF-M | B | D | W | T | BILLE | AF | N | CF | a° | STATIQUE | ENV. | |
| CFR3M | CFL3M | 3 | 12.50 | 6 | 4.25 | 7.93 | 21 | M3 X0.5 | 10 | 23 | 5,746 | 10 |
| CFR5M | CFL5M | 5 | 16.00 | 8 | 5.75 | 11.10 | 27 | M5 X0.8 | 14 | 22 | 8,247 | 18 |
| CFR6M | CFL6M | 6 | 19.00 | 9 | 6.25 | 12.70 | 30 | M6 X 1.0 | 14 | 23 | 11,895 | 25 |
| CFR8M | CFL8M | 8 | 22.25 | 12 | 8.00 | 15.88 | 36 | M8 X 1.25 | 17 | 28 | 15,190 | 40 |
| CFR10M | CFL10M | 10 | 27.00 | 14 | 9.50 | 19.05 | 43 | M10 X 1.5 | 21 | 26 | 22,750 | 80 |
| CFR12M | CFL12M | 12 | 30.00 | 16 | 10.75 | 22.23 | 50 | M12 X 1.75 | 24 | 27 | 25,819 | 95 |
| CFR14M | CFL14M | 14 | 34.75 | 19 | 12.25 | 25.40 | 57 | M14 X 2.0 | 27 | 30 | 35,214 | 160 |
| CFR16M | CFL16M | 16 | 38.00 | 21 | 12.75 | 28.58 | 64 | M16 X 2.0 | 33 | 33 | 37,391 | 215 |
| CFR18M | CFL18M | 18 | 42.00 | 23 | 14.75 | 31.75 | 71 | M18 X 1.5 | 36 | 30 | 47,903 | 300 |
| CFR20M | CFL20M | 20 | 46.00 | 25 | 16.25 | 34.93 | 77 | M20 X 1.5 | 40 | 29 | 57,101 | 350 |
Processus de personnalisation : choisissez un produit similaire — confirmez la quantité minimale — envoyez une demande — transmettez vos plans ou échantillons — personnalisation
Choisissez un produit (s’il n’est pas sur notre site, sélectionnez un modèle similaire) — confirmez que la quantité demandée atteint le minimum de commande — envoyez une demande avec vos plans ou échantillons — nous vous répondrons pour confirmer les détails — nous transmettrons les informations à l’usine pour commencer la fabrication sur mesure
Certificats matière vérifiés avant le début de l’usinage et de l’assemblage.
Les cotes critiques sont contrôlées par rapport au plan ou aux exigences de l’échantillon.
Le contrôle visuel confirme la qualité de finition, l’ébavurage et la propreté de l’ensemble.
Des rapports d’inspection et la traçabilité de production peuvent être fournis sur demande.
Indiquez-nous la quantité, le délai, la référence du plan ou toute exigence de personnalisation. Nous répondons sous 24 heures.
